芯片生产流程

芯片生产流程

一、IC 设计

  • 规格制定
    • 确定IC的目的、效能
    • 符合具体哪些协定
    • 确立IC实作方法:将不同功能分配成不同的单元,并确立不同单元间连结的方法
  • 设计芯片
    • 使用硬体描述语言(HDL)将电路描写出来
    • 检查程式功能的正确性并持续修改,直到它满足期望的功能
    • 形成HDL code
  • 逻辑电路

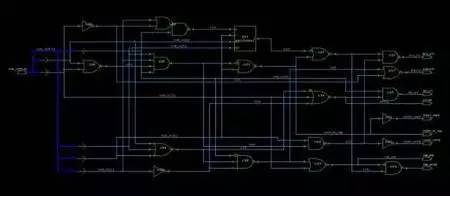

    • 将确定无误的 HDL code,放入电子设计自动化工具(EDA),让电脑将 HDL code 转换成逻辑电路,产生如下的电路图。之后,反覆的确定此逻辑闸设计图是否符合规格并修改,直到功能正确为止。
      逻辑电路
  • 电路布局与绕线

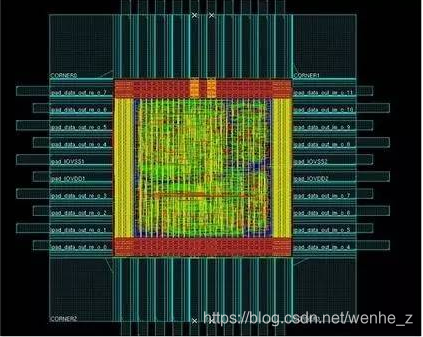

    • 将合成完的程式码再放入另一套 EDA,进行电路布局与绕线(Place And Route)。在经过不断的检测后,便会形成如下的电路图。图中可以看到蓝、红、绿、黄等不同颜色,每种不同的颜色就代表着一张光罩(layout-光罩布局)
      光罩

二、IC制造

  • 单晶硅
  • DIFF(扩散)
    • FURNACE(炉管)
    • WET(湿刻)
    • IMP(离子注入)
    • RTP(快速热处理)
  • TF(薄膜)
    • PVD(物理气相淀积)
    • CVD(化学气相淀积)
    • CMP(化学机械研磨)
  • PHOTO(光刻)
  • ETCH(刻蚀)

三、IC封装

四、IC测试
