2个I/O 口检测6个按键

今天看到了用2个I/O口来检测6个按键的方法，确实很霸道，特传上来和大家一起分享。

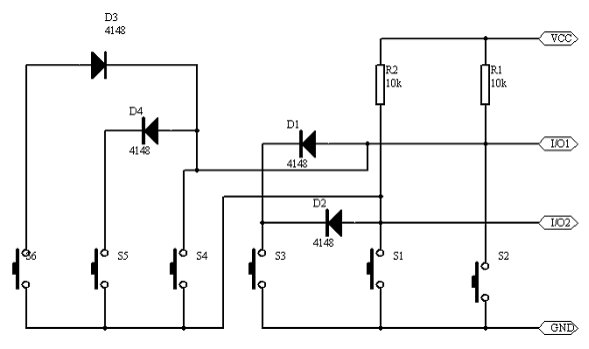

    原理图如下：



分析：

首先：IO1，IO2输出高电平

S1按下，IO2为低电平

S2按下，IO1为低电平

S3按下，IO1，IO2为0.7V（1N4148导通电压），还是低电平。

现在开始判别其他几个按键了：

1、IO1输出低电平，读IO2电平

① 如果IO2为低电平，此时应该是S4或者S6按下（S6按下时，IO2为0.7V，依旧是低电平）。

② 此时IO1输出高电平，IO2输出低电平，读IO1电平

   当S4按下时，IO1为低电平。剩余的就只能是S6了。

2、IO1输出高电平，IO2输出低电平

   读IO1，S5按下时，IO1为低电平。若IO1依旧为高电平，则是S6按下了。



按键扫描程序：

unsigned char scan_key(void)

{

unsigned char keyval = 0;//无键,有键1~6



KEY_IO1 = 1;//释放总线

KEY_IO2 = 1;//释放总线



if (!KEY_IO1 && !KEY_IO2)

keyval = 3;//S3

else if (!KEY_IO1)

keyval = 2;//S2

else if (!KEY_IO2)

keyval = 1;//S1

else

{

//开始扫描,也要考虑小毛贼的问题~~~

KEY_IO1 = 0;//扫描

if (!KEY_IO2)

{

//这时不能立即判定S4/S6

KEY_IO1 = 1;//释放总线

KEY_IO2 = 0;//反向扫描

if (!KEY_IO1)

keyval = 4;//S4~~~

else

keyval = 6;//S6

}

else

{

//只能是S5了

KEY_IO1 = 1;//释放总线

KEY_IO2 = 0;//反向扫描



if (!KEY_IO1)

keyval = 5;//S5

//else keyval = 6;//S6//上面已判出了S6,这句是废话

}

KEY_IO1 = 1;//释放总线//已经释放~~~

KEY_IO2 = 1;//释放总线

}

return keyval;//返回键值0-无键,1~6-S1~S6键

}

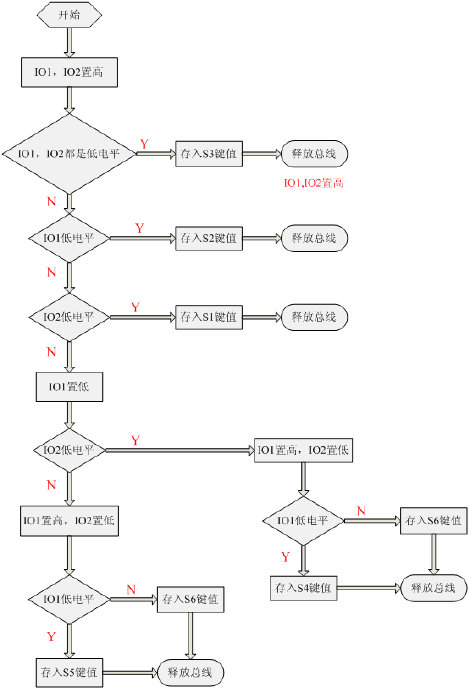

程序流程图：

    由于演示图片是动态的，此处无法进行演示。
