DLT645电表转换成modbus的协议转换方案

1 项目背景
在一些能源监控项目或者抄表项目中，需要实时采集电能表的数据进行电量分析和远程监控。但是在一些场合，现场的电表是645的电力规约，这些规约还分成1997和2007两个版本。而监控中心的通信协议一般使用工业modbus通信。645协议远比modbus要复杂的多，需要多帧数据的通信才能完成数据采集，面对这种应用场景，使用协议转换网关可以快速的完成两个协议之间的数据交互。
2 工作原理

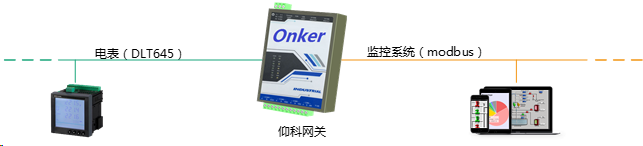

如下图所示，网关设备作为一个桥梁连接在电表和监控系统（上位机）之间。工作原理是网关分别和两边进行通信。用户可以在网关里进行配置，建立电表和监控系统之间的数据交换。

3 设备连接
网关通过485接口和电表连接。网关通过网线或者485总线和上位机连接。
4 数据交换
以采集电表电压为例说明方案的实现原理。

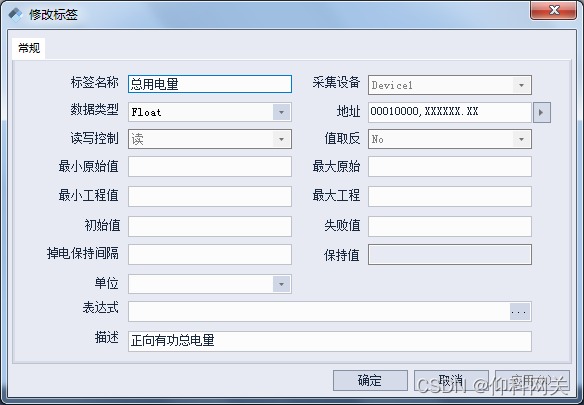

1. 在网关里建立一个电表设备，并建立一个标签采集电表上的总用电量。

2.

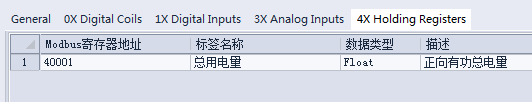

4. 配置modbus服务，把总用电量这个数据以modbus的40001的地址发送出去。

5.

7. 这样上位机就可以通过modbus协议读取总用电量这个数据了。
   5 方案的优点
   使用协议转换网关可以很方便的实现电表和上位机之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。网关产品一般都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

8. 不需要修改上位机里的程序。

9. 不用调整上位机的参数。

10. 不影响上位机原有的工作方式和功能。

11. 只需要简单的配置就可以实现功能需求。
