OFDMA
OFDM用于802.11n和11ac以及以前的传统wifi系统。在 OFDM 中,整个 20 MHz 已用于客户端和 AP(接入点)之间的通信。这个概念的缺点是使用了整个频率空间。为了避免这种情况并有效地利用可用频率空间,在WLAN 802.11ax系统中使用了OFDMA。
什么是 WLAN 802.11ax 中的 RU(资源单元)?
• 使用OFDMA 技术,由256 个子载波组成的信道被分组为更小的子信道。 该子通道称为 RU(资源单元)。

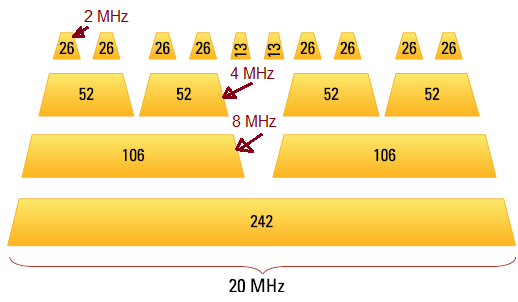

• WLAN 802.11ax AP 将 20 MHz 信道根据子载波的数量划分为不同大小的 RU。 26、52、106 和 242 个子载波。 26 个子载波大约可以。 占用2 MHz,52个子载波可以占用4 MHz,106个子载波可以占用8 MHz,242个子载波可以占用20 MHz。
• WLAN 11ax AP 要求在 20 MHz 信道和不同组合内使用 RU。
• 基于这些 RU 分配,AP 可以使用整个 20 MHz 带宽与一个客户端通信,或者它可以与一个 8 MHz 客户端和三个 4 MHz 客户端通信。
• 使用 26 个子载波 RU(即 RU-26),802.11ax AP 在每个传输机会的 MU-OFDMA 传输中最多可以与九个客户端通信。
• 使用上述 RU 概念,802.11ax AP 可以将下行链路传输到多个客户端。 此外,多个客户端可以同时传输到 AP。
• 802.11ax 使用其他带宽,即。 40 MHz、80 MHz 和 160 MHz,如上所述的 20 MHz 除外。
• 下表提到了具有 20 MHz 信道带宽的 OFDMA 的可用子信道、导频和数据子载波。
Channel BW (MHz) | Sub Channel | BW of largest Sub-Channel | Data Sub-carriers with pilots | Data Sub-carriers w/o pilots | Lower and guard sub carriers | Higher and guard sub carriers | DC sub carriers | Pilot sub carriers | Null sub carriers | Total sub carriers |
20MHz | 9 x 26 | 1.88MHz | 234 | 216 | 6 | 5 | 7 | 18 | 4 | 256 |
4 x 52 1 x 26 | 3.91MHz | 234 | 216 | 6 | 5 | 7 | 18 | 4 | 256 | |
2 x 106 1 x 26 | 7.97MHz | 238 | 228 | 6 | 5 | 7 | 10 | 0 | 256 | |
1 x 242 | 18.3MHz | 242 | 234 | 6 | 5 | 3 | 8 | 0 | 256 |
什么是 802.11ax 中的 RU-26、RU-52、RU-106、RU-242、RU-484、RU-996
下表提到了 RU-26、RU-52、RU-106、RU-242、RU-484、RU-996 及其各自的子载波和对不同带宽的客户端的支持。
Resource Unit with subcarriers | 20 MHz channel | 40 MHz channel | 80 MHz channel | 160 MHz channel | 80+80 MHz channel |
---|---|---|---|---|---|
RU-996 (2x),(1992 subcarriers) | N/A | N/A | N/A | 1 client | 1 client |
RU-996,(996 subcarriers) | N/A | N/A | 1 client | 2 clients | 2 clients |
RU-484,(484 subcarriers) | N/A | 1 client | 2 clients | 4 clients | 4 clients |
RU-242,(242 subcarriers) | 1 client | 2 clients | 4 clients | 8 clients | 8 clients |
RU-106,(106 subcarriers) | 2 clients | 4 clients | 8 clients | 16 clients | 16 clients |
RU-52,(52 subcarriers) | 4 clients | 8 clients | 16 clients | 32 clients | 32 clients |
RU-26,(26 subcarriers) | 9 clients | 18 clients | 37 clients | 74 clients | 74 clients |
