802.11ax RU - 传输的最小单元

子载波

无线信号是加载在某个固定频率上进行传输的，这个频率被称为载波。802.11标准中，对传输频率有更新的划分，而这些划分的频率被称为子载波。Wi-Fi 6中，以20Mhz信道为例，20Mhz信道被划分成256个子载波，Wi-Fi 6的子载波间隔为78.125kHz。其中用于数据传输的数据子载波（Data Tones）数量为234，在中心位置作为标识的直流子载波（DC Tones）数量为7，用于信道估计等功能的导频子载波（pilot Tones）数量为4，用于保护间隔的边带保护子载波（Guard Tones）数量为11。

RU的划分

Wi-Fi 6只定义了7种RU类型。分别是：26-tone RU、52-tone RU、106-tone RU、242-tone RU、484-tone RU、996-tone RU 和2x996-tone RU。其中26-tone RU代表着该RU包含26个子载波，其他类型的RU含义以此类推。20MHz信道带宽的RU划分如下所示：

如下图所示，在某个时刻，Wi-Fi 5信道是被单个用户独占的，而Wi-Fi 6信道是被划分给不同的用户的。

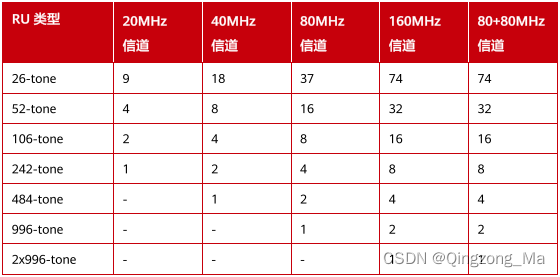

除了20MHz信道外，40MHz，80MHz，甚至160MHz信道也可以划分成各种RU的组合，如下图所示。其中，如果将160MHz信道都划分成26-tone的RU，那么理论上可同时跟74个终端同时通信。
