运放放大电路概念:

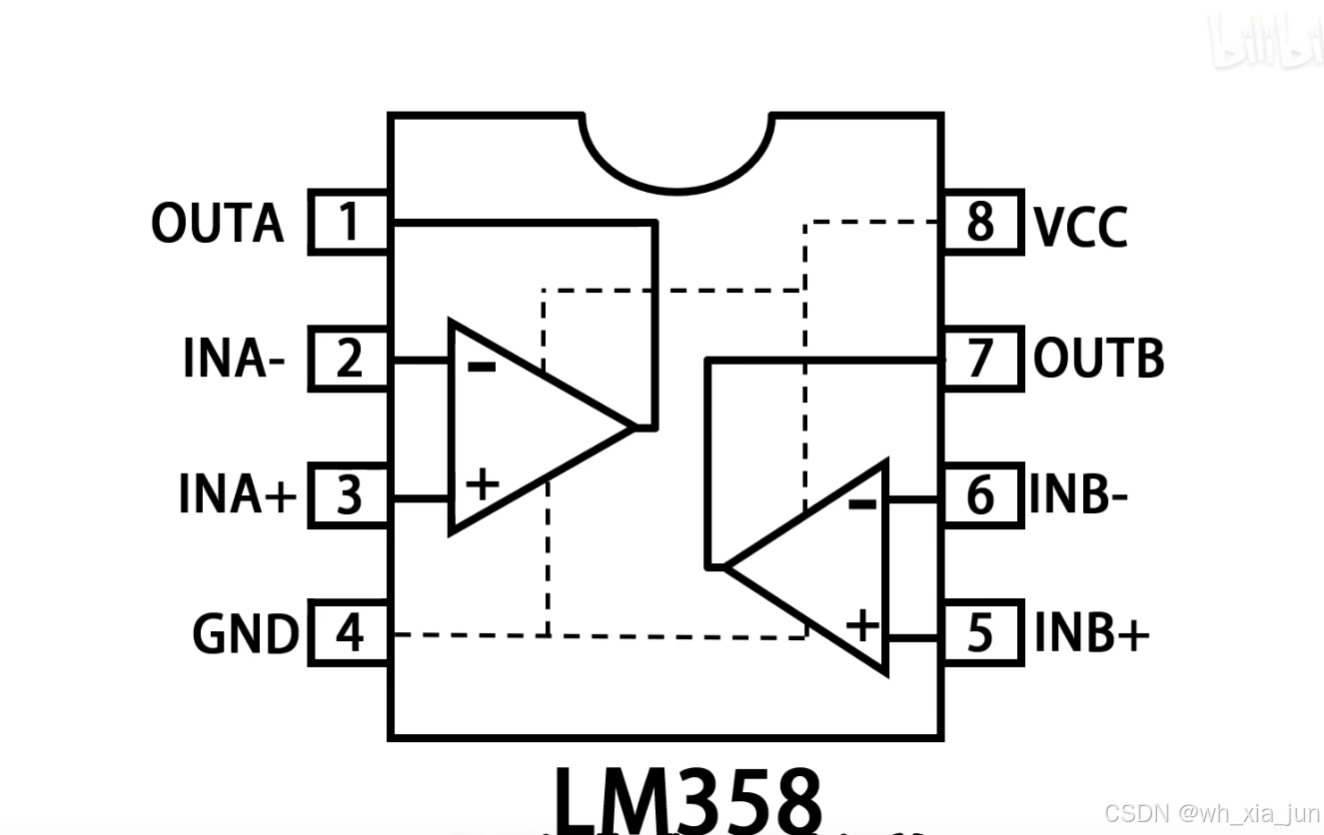

(LM358集成了2个运放)

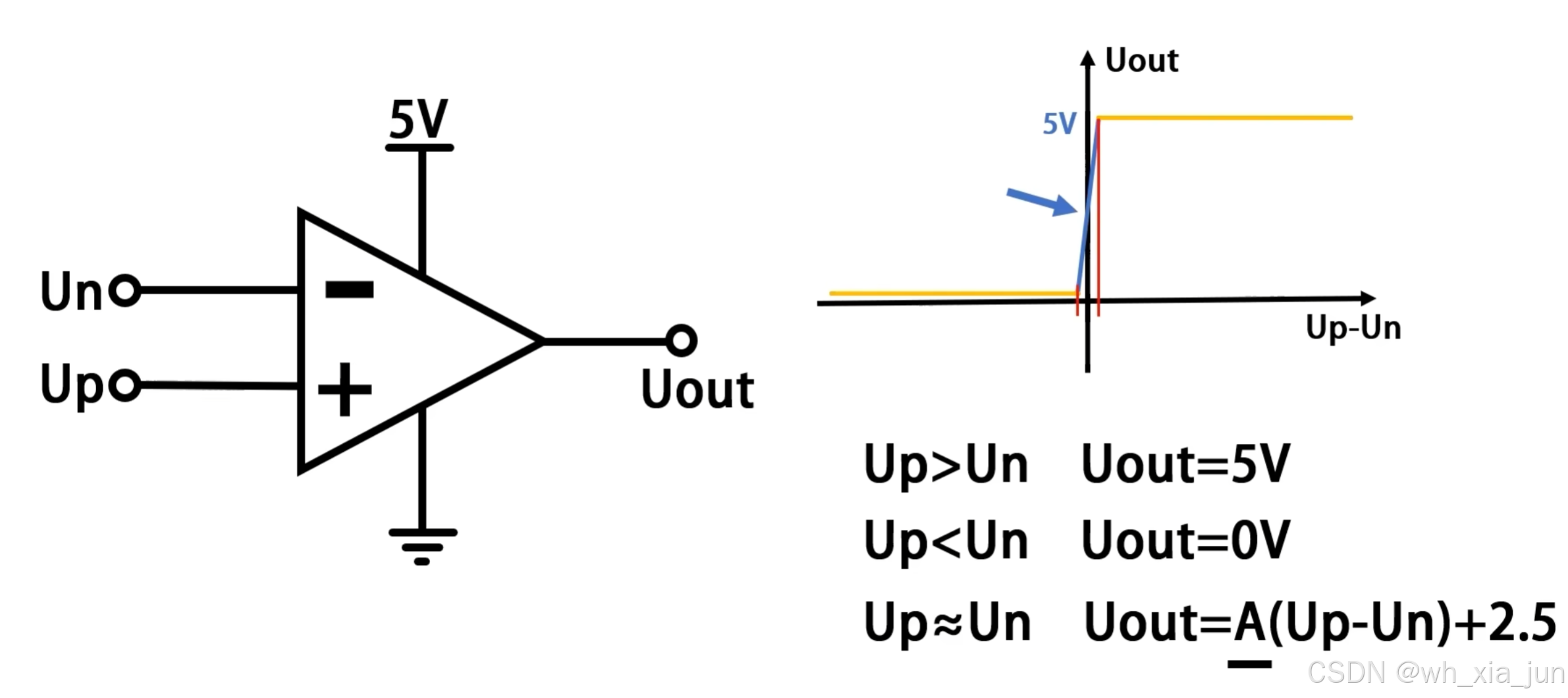

运算放大器是这样一种电路:当正输入端(Up)电影大于负输入端(Un)电压的时候,运算放大器尽可能抬高自己的数据 直到正输入端与正负输入端电压相等 或者不能太抬高输出为止。
当正输入端(Up)电影小于负输入端(Un)电压的时候,运算放大器尽可能压低自己的输出 直到正输入端与正负输入端电压相等 或者不能太压低输出为止。
虚拟短路:
输出电压反馈到输入端,使得正、负输入端电压相等,就是所谓的虚拟短路状态.
为什么起个虚短的名字呢,看看下图:
(Up 与Un电压相等,是不是可以看成Un、Up间短路呢) ,玩笑了。

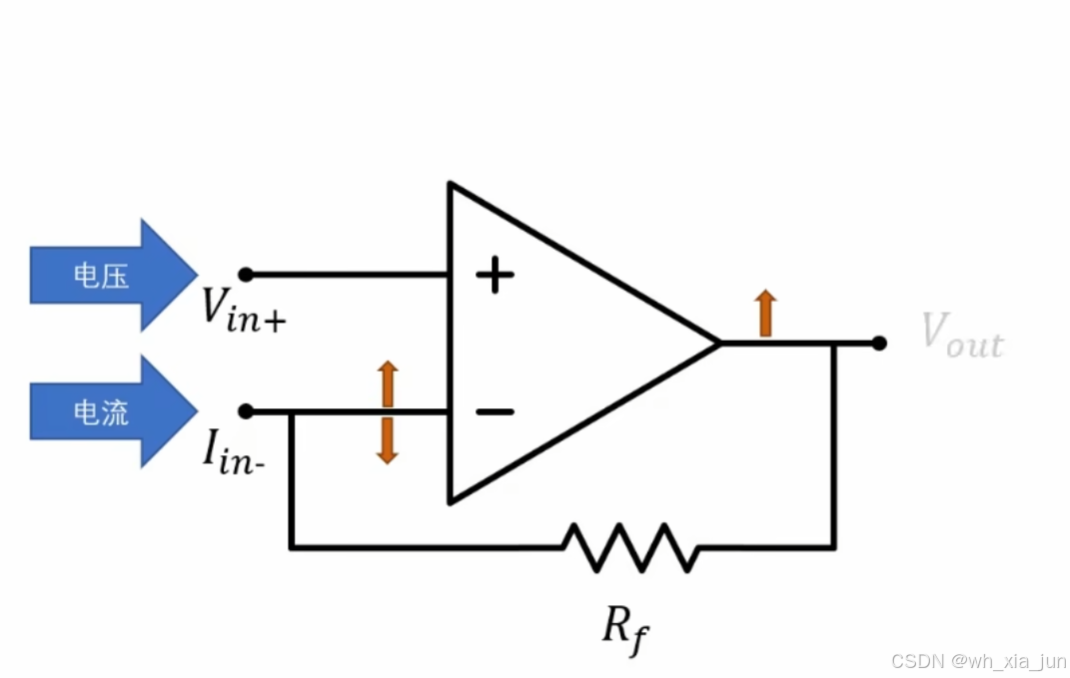

此时,把负输入端看成电流输入端,把正输入端看成电压输入端,

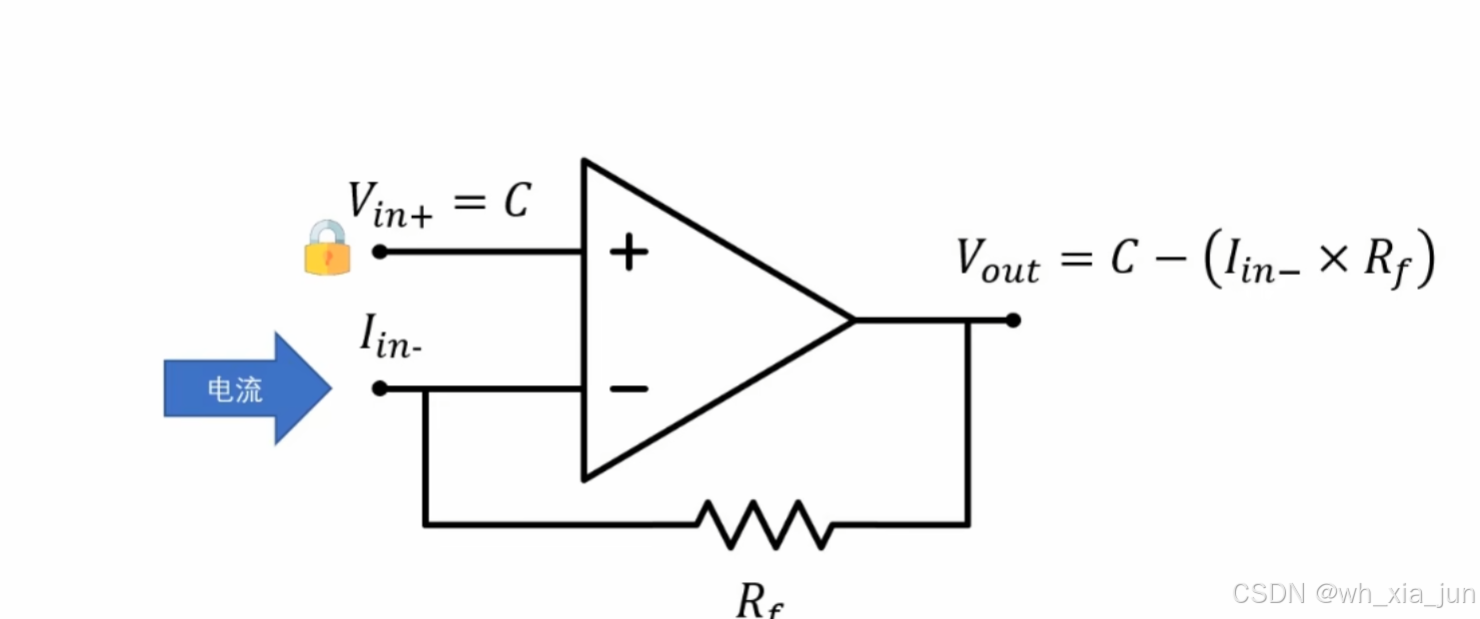

输入端电流=(输出电压-输入电压)*反馈电阻Rf
另外,因为反馈电路存会补偿电流输入端电压变化,因此可把电流输入端阻抗视为0。这样 电流输入端电流变化不会引起电流输入端电压变化
(跨阻放大电路)
虚断:
运算放大电路设计的时候,目标就是让输入端阻抗非常大,输出端阻抗非常小。
输入端阻抗非常大就是所谓的虚断。

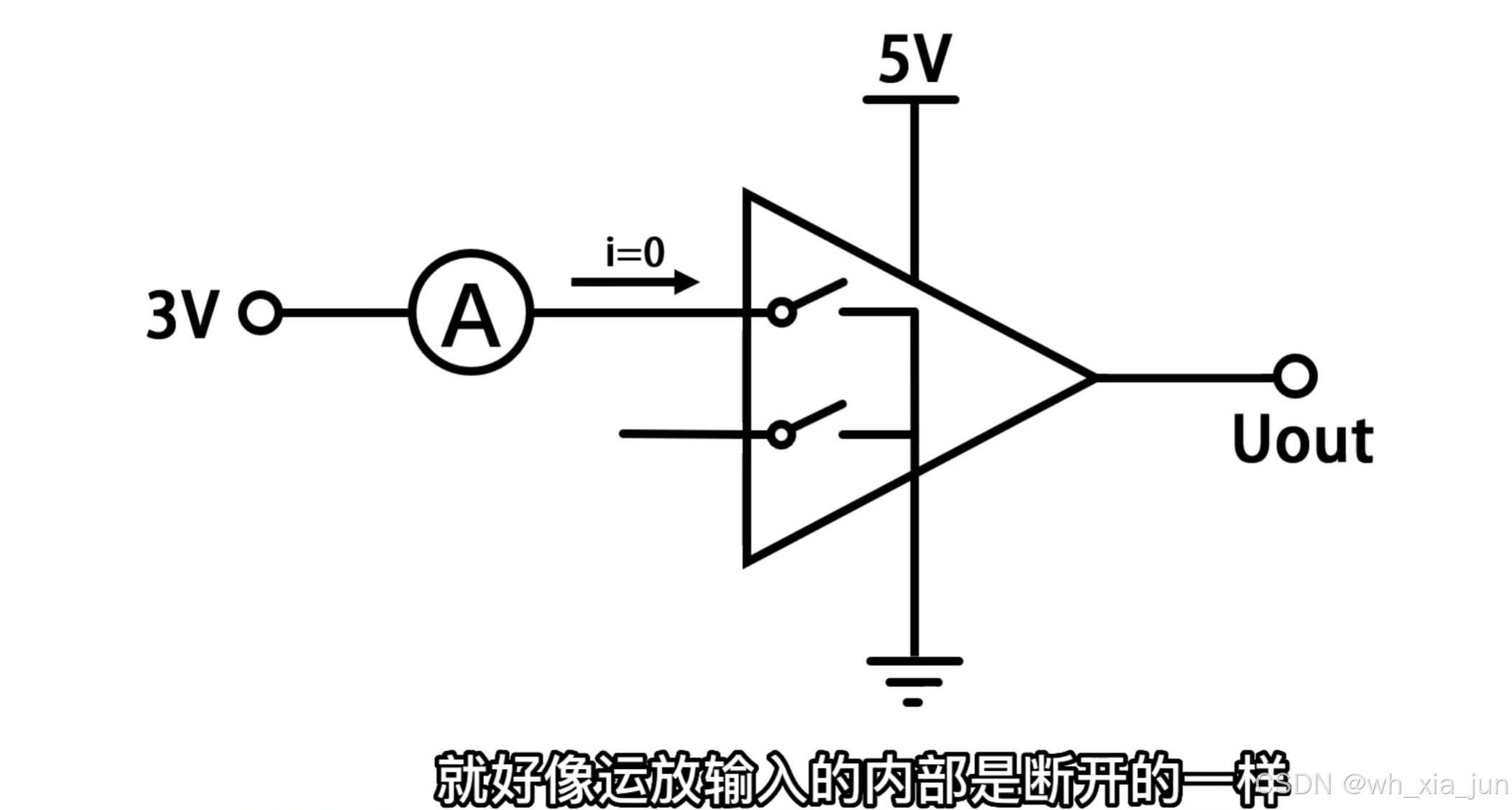

可以把放大器内部想象成下图的模样,注意,是想象:

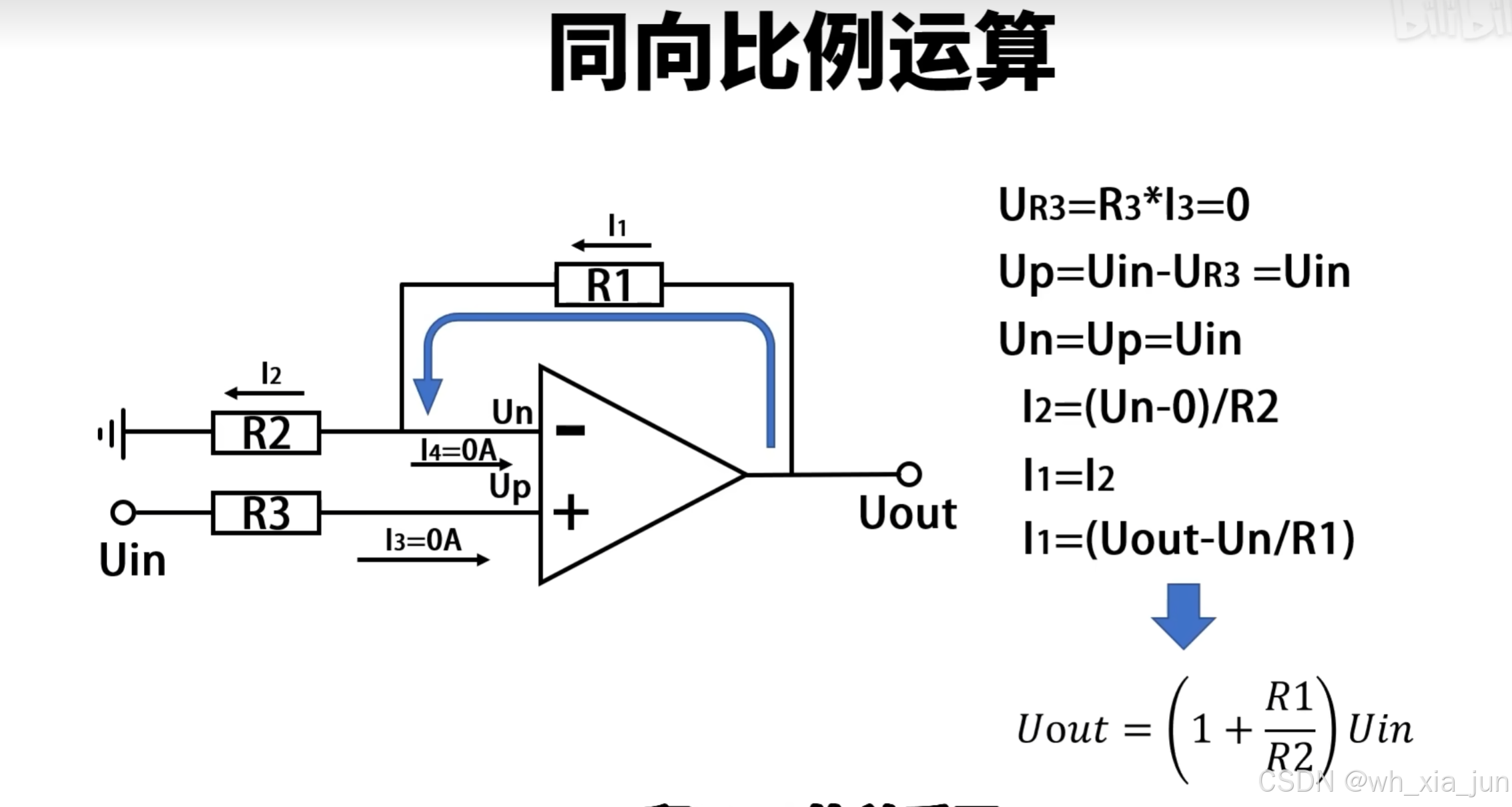

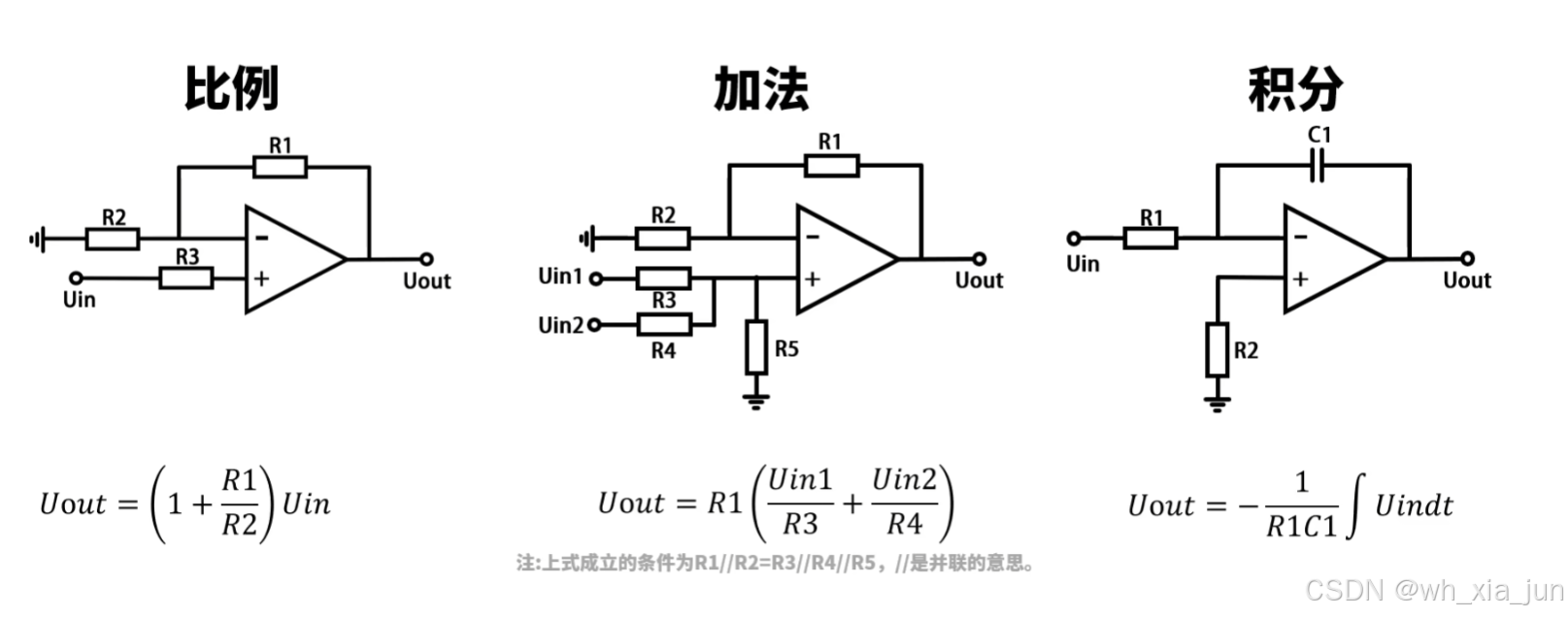

同向比例运算电路:

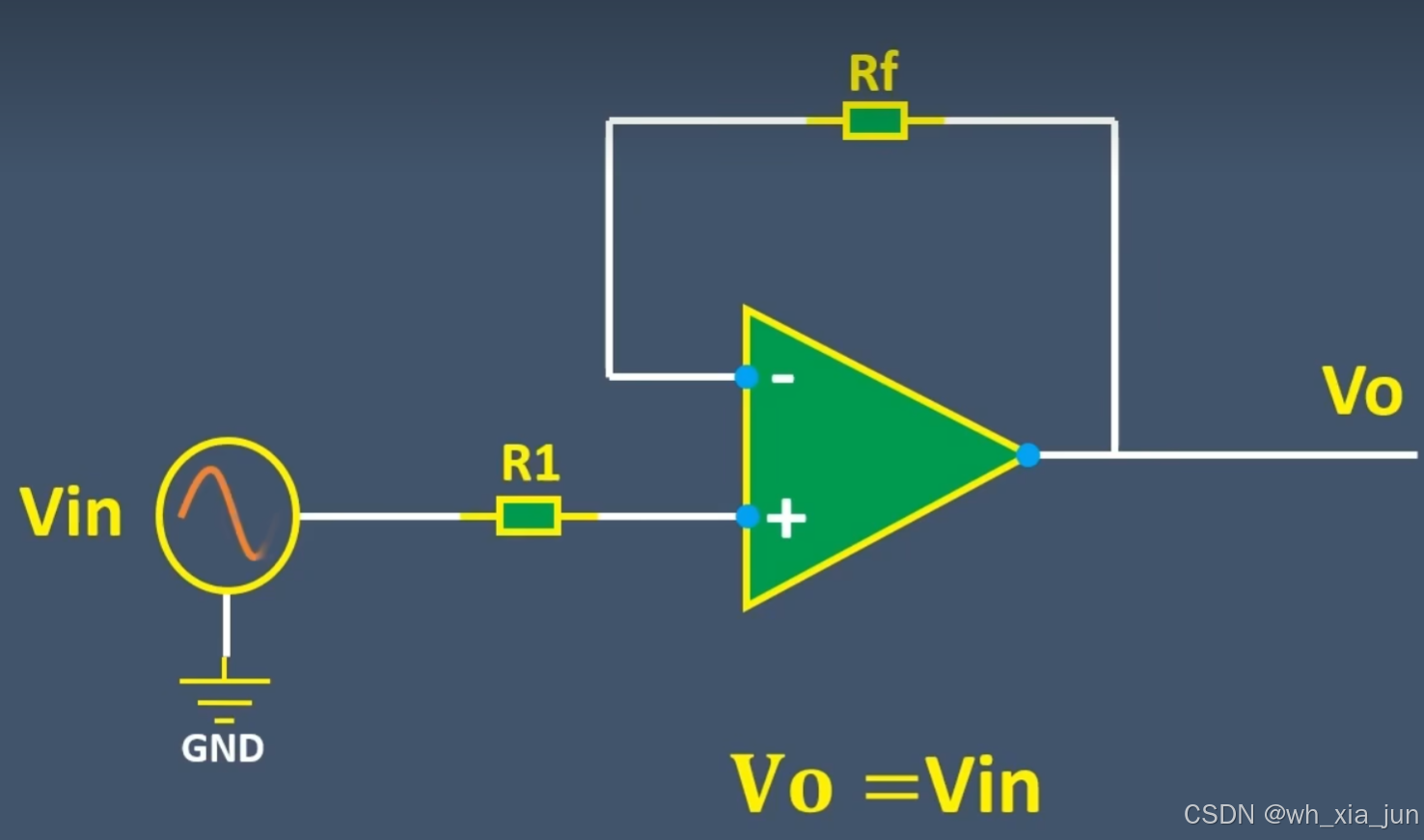

电压跟随器:

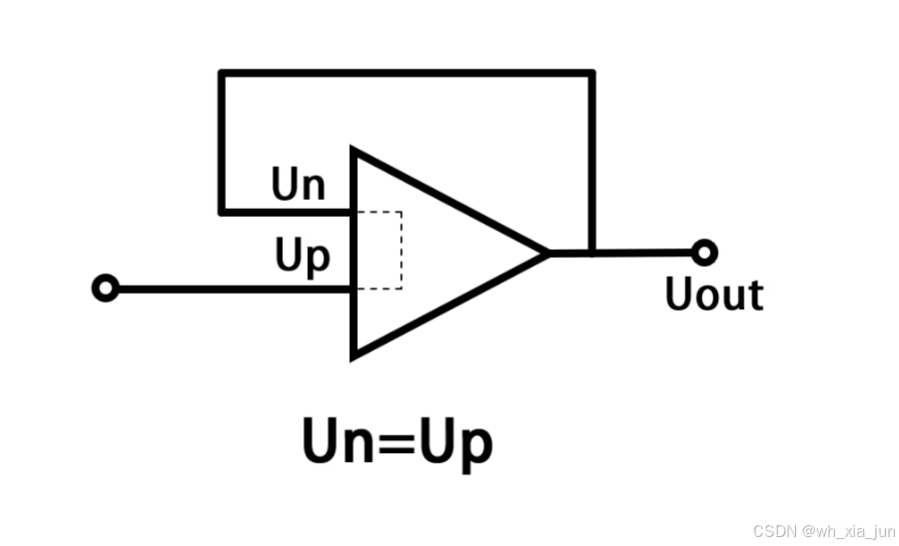

如果把上图R2 设为无穷大(断路),则变为下图的样子,这就是电压跟随器。
电压跟随器跟同相比例运算放大电路一样,输入阻抗高,一般为兆欧级别,输出阻抗低,一般为几十欧姆,电压跟随器在信号处理的前后端用的非常多,主要是用来缓冲和隔离信号用

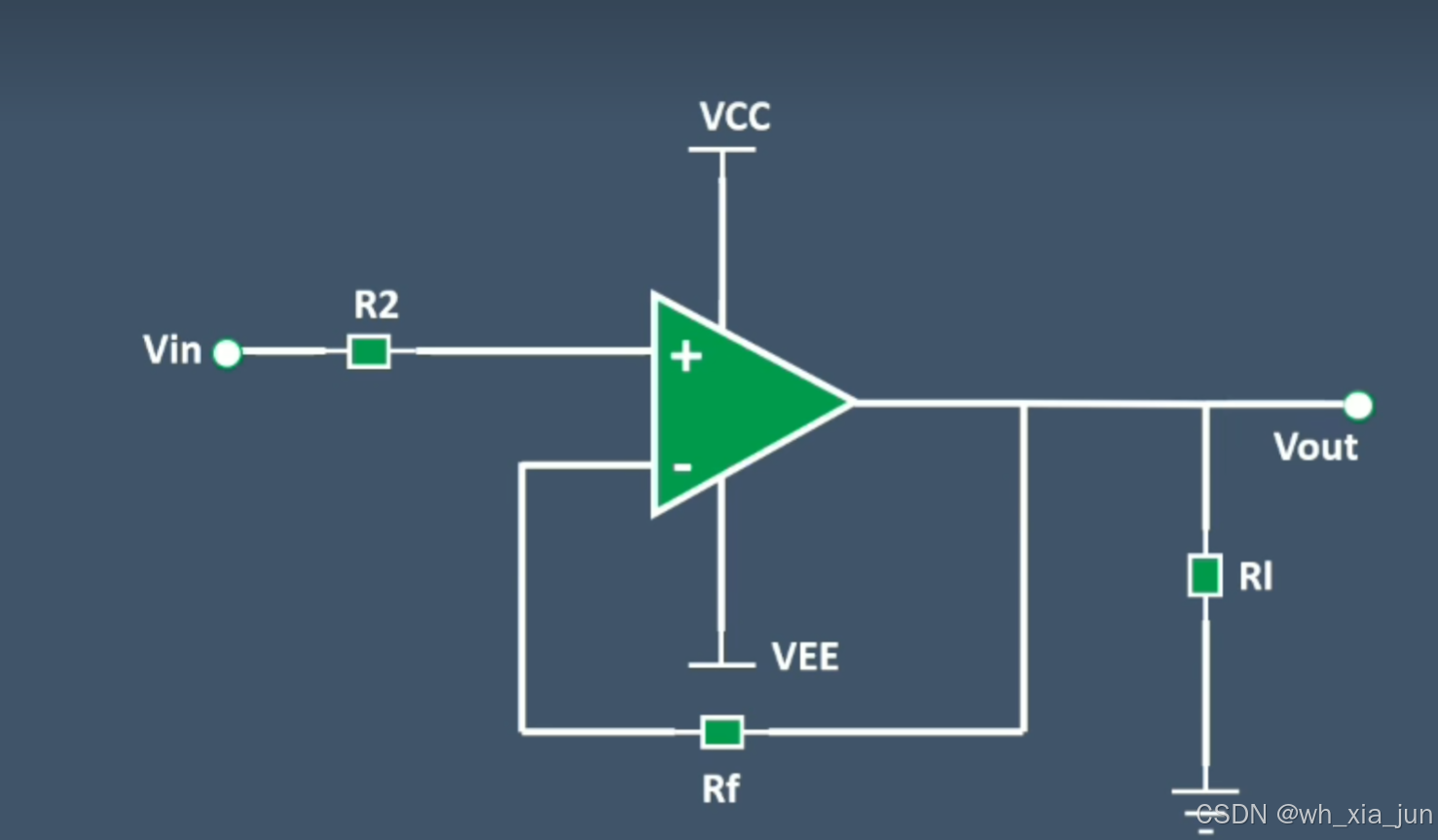

运放电压跟随器经常加2个电阻:
上图中R1主要是通过限流起到保护作用。这个和放大器内部电路有关系,总之,是为了保护放大器,免得过载。
但这2个电阻是否放,如何放,还要看具体情况的。

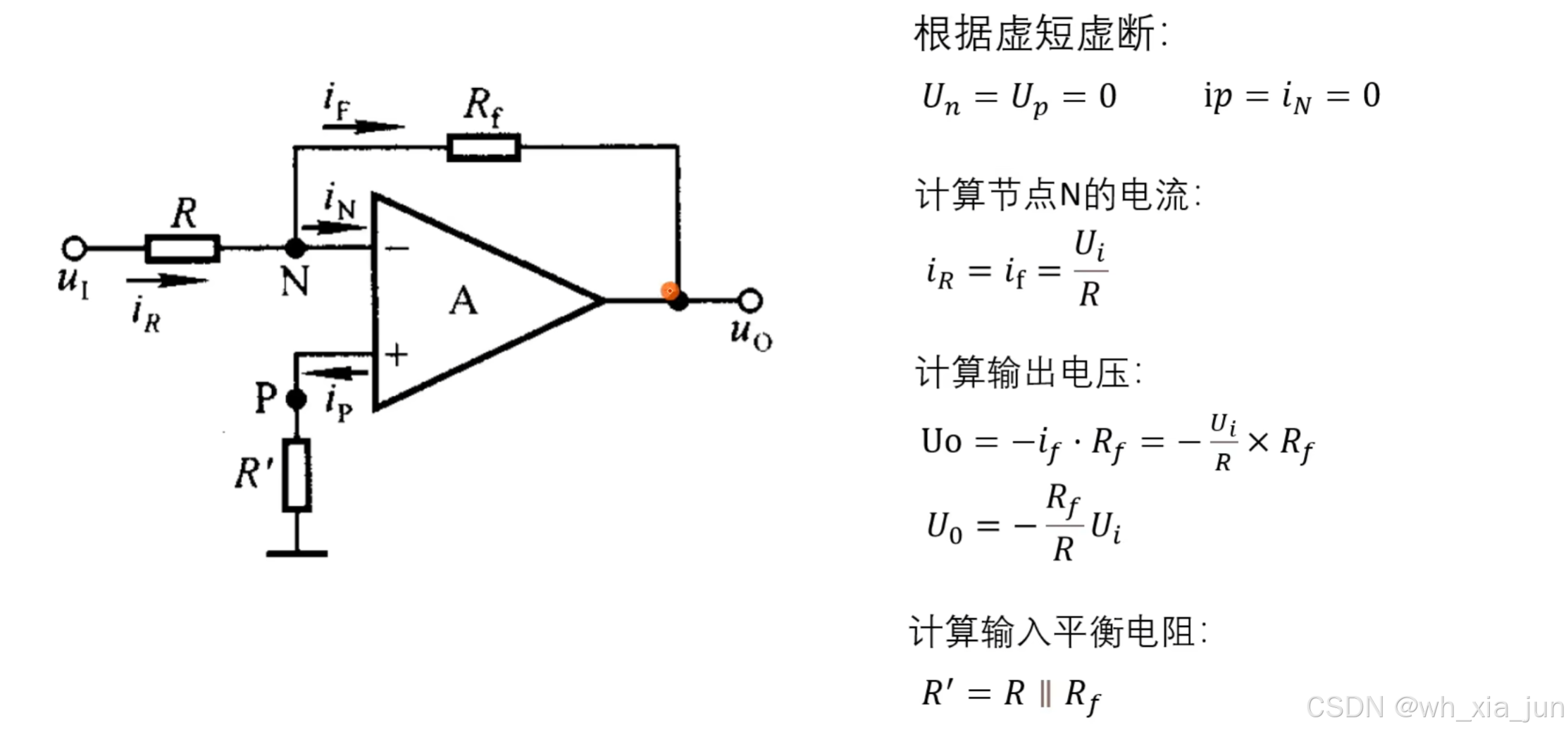

反向比例运算电路(传感器测量电路中应用的更多!)
加法等
差分比例运算(略):
应用例子:

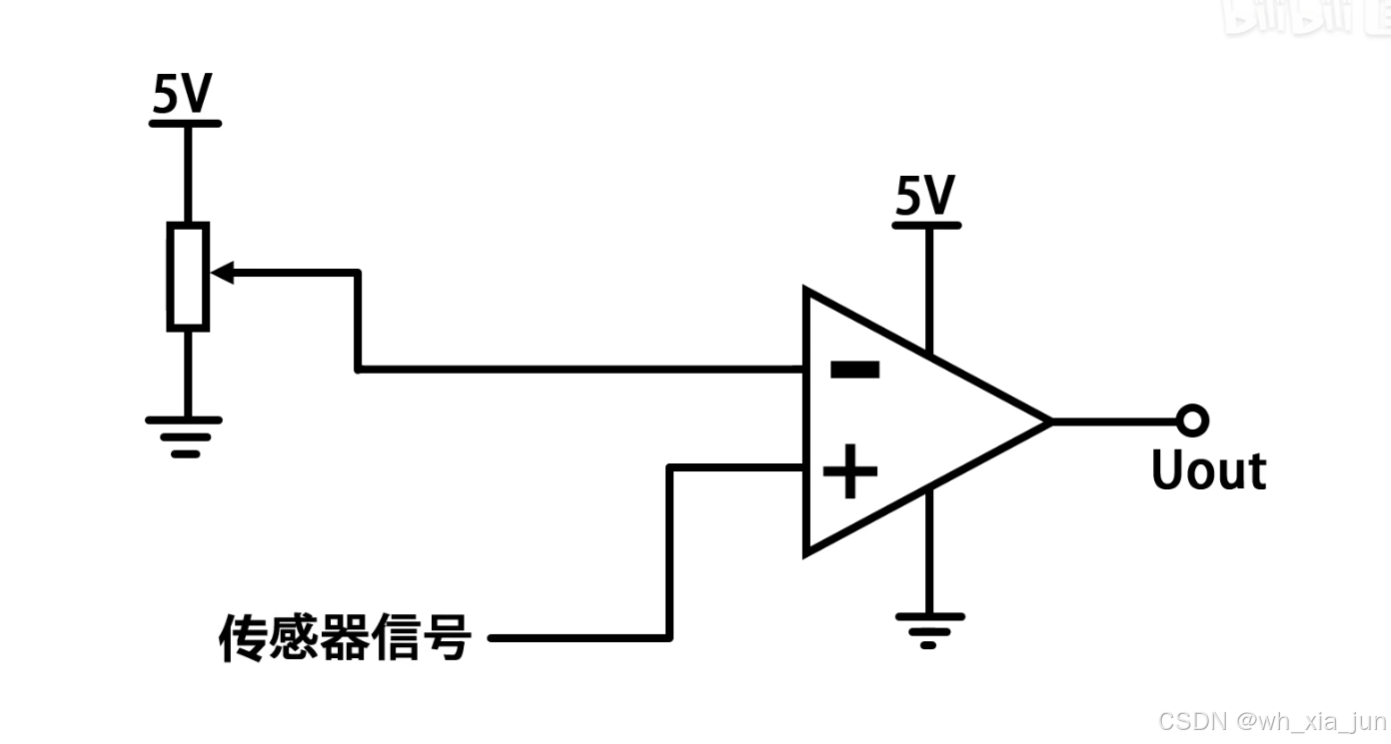

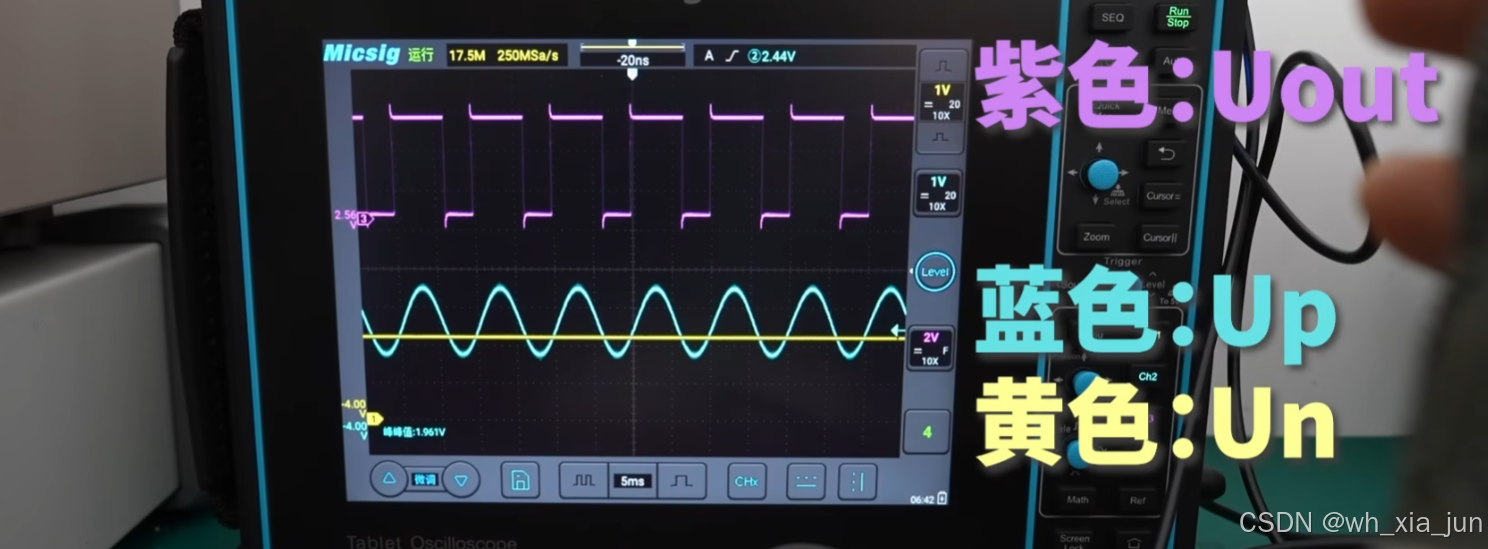

1、可做电压比较器使用:

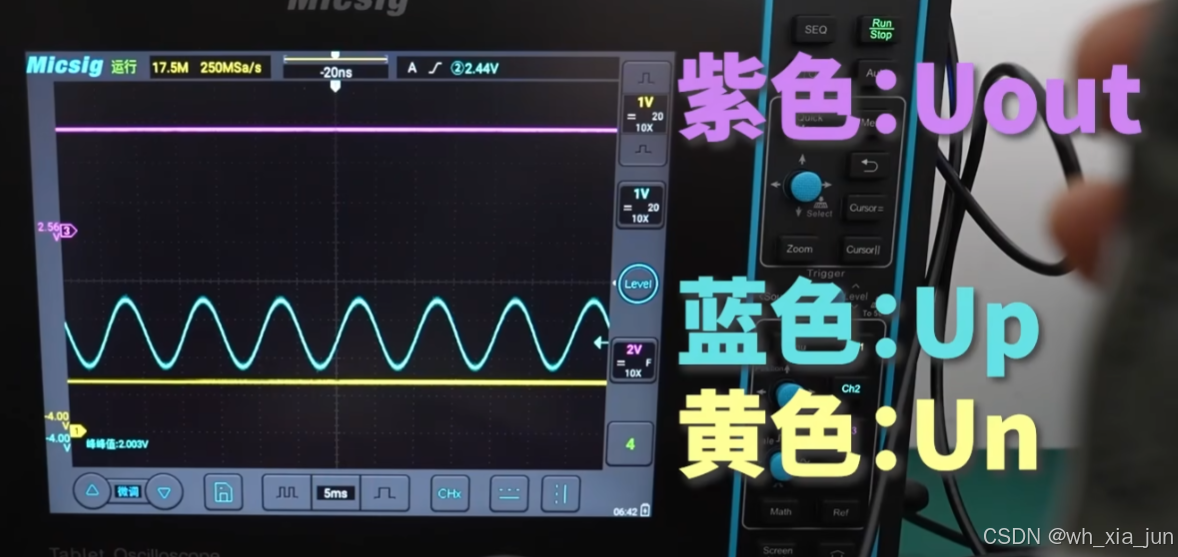

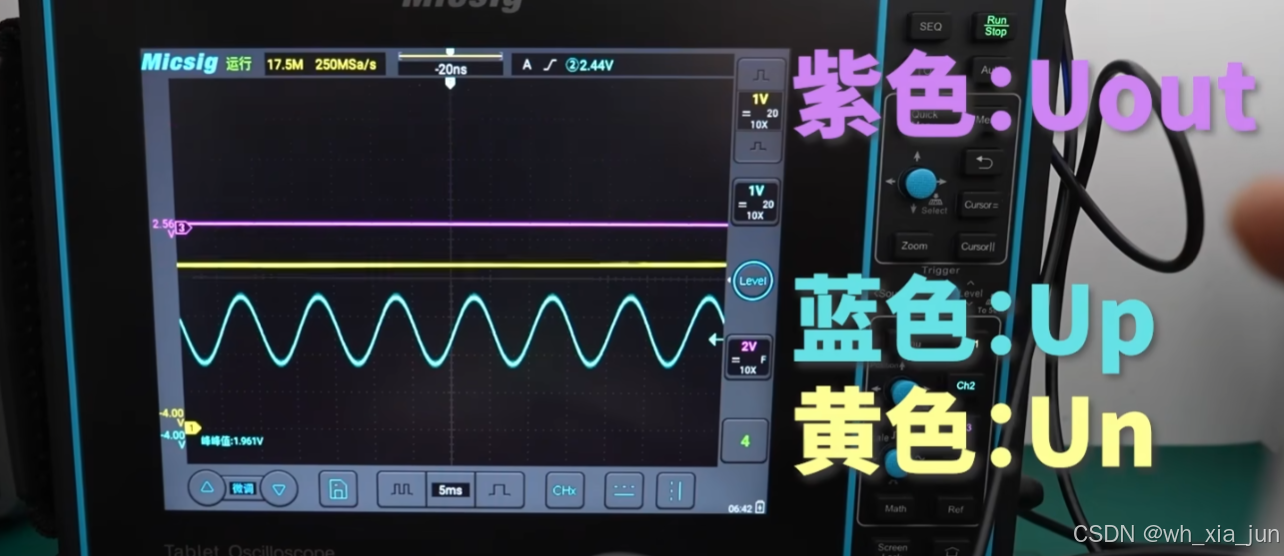

(Up>Un的情况)
((Up<Un的情况)
(中间状态时)
、

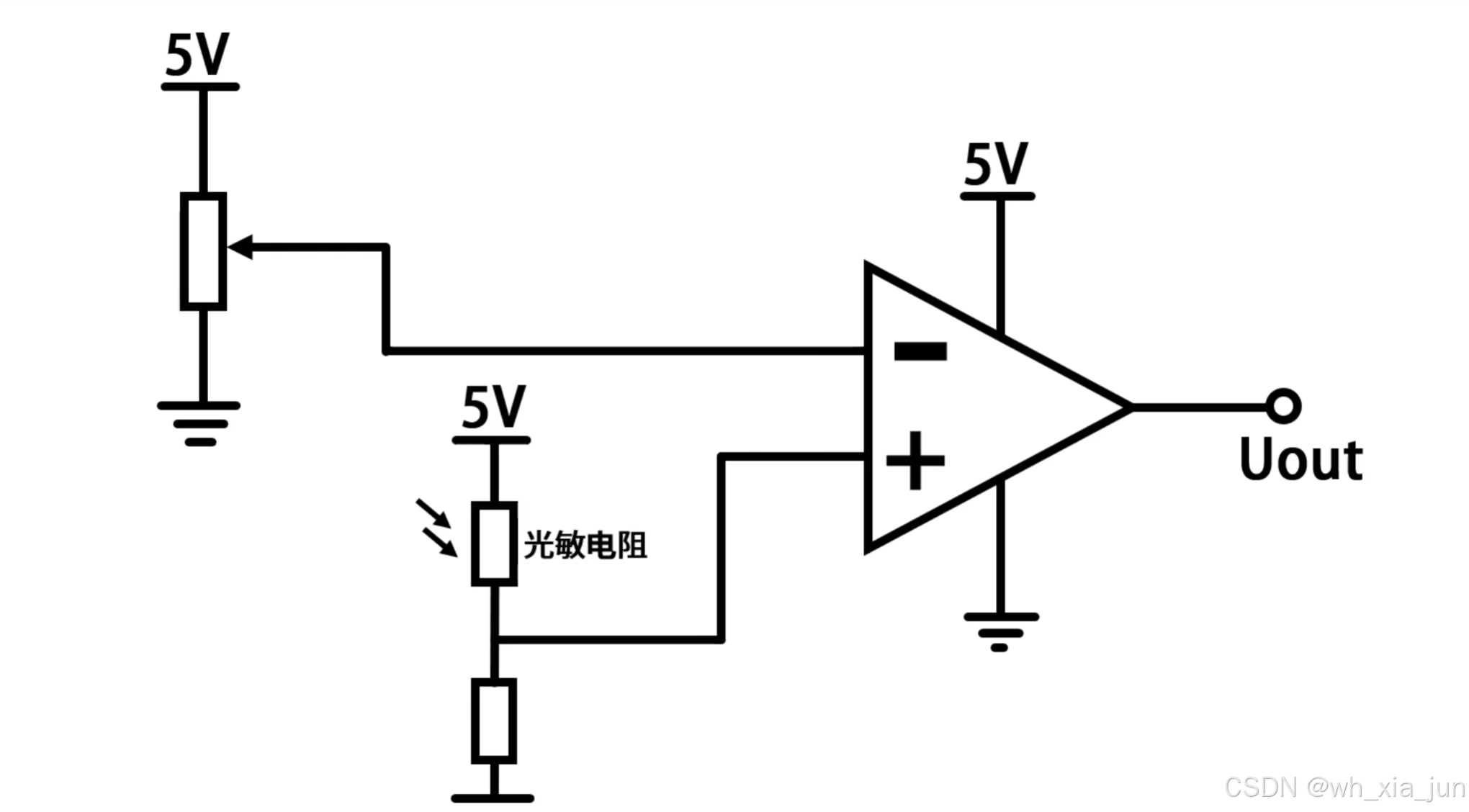

2、作为运算放大器放大小信号:
(同向比例运算见前图)
同向比例运算电路与反向比例运算电路的对比
同向比例运算电路与反向比例运算电路是两种常见的模拟电路,它们在信号处理中具有不同的特性和应用。以下是两者的主要区别:
一、输入信号端的不同
- 同向比例运算电路:输入信号从运算放大器的同相端输入。
- 反向比例运算电路:输入信号从运算放大器的反相端输入。
二、输出电压与输入电压的关系
-
同向比例运算电路:
- 输出电压与输入电压同相,即相位差为0度。
- 输出信号等于输入信号乘以一个固定的增益(放大倍数),即输出信号与输入信号之间存在正比例关系。
- 公式表示为:输出信号 = 输入信号 × 增益。
-
反向比例运算电路:
- 输出电压与输入电压反相,即相位差为180度。
- 输出信号等于输入信号乘以一个固定的增益和一个负号,即输出信号与输入信号之间存在反比例关系。
- 公式表示为:输出信号 = -输入信号 × 增益。
三、电路特性和应用
-
同向比例运算电路:
- 输入电阻较大,共模输入电压较大,对集成运放的共模抑制比要求较高。
- 可以实现信号的直流耦合和交流耦合,具有滤波功能,能够过滤掉不需要的频率成分。
- 常用于需要保持信号相位一致性的应用,如放大音频信号或测量传感器信号。
-
反向比例运算电路:
- 输入电阻较小,共模输入信号约为零,因此具有较好的抗干扰能力。
- 通常具有高放大倍数、高精度和稳定性、宽频带等特性。
- 可用于自动控制系统、仪器仪表、音频放大器、传感器信号处理以及通信系统中的信号处理等领域。
四、其他区别
- 相位关系:同向比例运算电路中输入信号和输出信号具有相同的相位(相位差为0度),而反向比例运算电路中输入信号和输出信号具有相反的相位(相位差为180度)。
- 响应方向:在同向比例运算电路中,输入信号的变化与输出信号的变化方向相同;而在反向比例运算电路中,输入信号的变化与输出信号的变化方向相反。
同向比例运算电路与反向比例运算电路应用场景的对比
同向比例运算电路与反向比例运算电路在电子电路中各自具有独特的应用场景和用途。以下是对这两种电路的具体应用分析:
一、同向比例运算电路的应用
-
信号放大:
- 同向比例运算电路能够放大输入信号,并保持信号的相位不变。这使得它在需要保持信号相位一致性的放大应用中非常有用,如音频信号的放大。
-
滤波:
- 该电路还可以实现滤波功能,通过调整电路参数,可以过滤掉不需要的频率成分,从而保留有用的信号。
-
直流耦合与交流耦合:
- 同向比例运算电路能够实现信号的直流耦合和交流耦合,这使得它在需要处理直流和交流信号的混合电路中非常有用。
-
传感器信号处理:
- 在传感器信号处理中,同向比例运算电路常用于将传感器的微弱信号放大到适合后续电路处理的水平。
-
控制系统:
- 在某些控制系统中,如温度控制系统,同向比例运算电路可用于调节加热器的输出功率,从而实现对温度的精确控制。
二、反向比例运算电路的应用
-
信号校正与放大:
- 反向比例运算电路常用于校正和放大信号。当输入信号强度较小或具有一定的偏移时,该电路可以有效地对这些信号进行校正和放大,以便后续的处理。
-
电压控制器:
- 在自动控制系统中,反向比例运算电路常用于实现电压控制器。它可以根据输入信号的大小来控制输出信号的大小,从而实现自动控制和调节。
-
音频混音:
- 在音频混音器中,反向比例运算电路可用于控制音频信号的混合比例和平衡,从而实现音频信号的混音和调节。
-
功率放大器:
- 在功率放大器中,反向比例运算电路可用于控制功率输出和保护系统。它可以根据输入信号的大小来调整功率放大器的输出,从而实现对功率的精确控制。
-
传感器读取:
- 在传感器读取应用中,反向比例运算电路可用于将传感器的输出信号转换为适合后续电路处理的信号。
-
其他应用:
- 反向比例运算电路还可用于温度测量、光电检测、压力传感和液位测量等领域。在这些应用中,它起到了关键的作用,使得设备和系统的性能得到了显著的提升。
电容式传感器采用放大器作为测量电路:
运算放大器式电路由于运算放大器的放大倍数非常大,而且输入阻抗Z很高,这一特点使运算放大器可以作为电容式传感器的比较理想的测量电路。

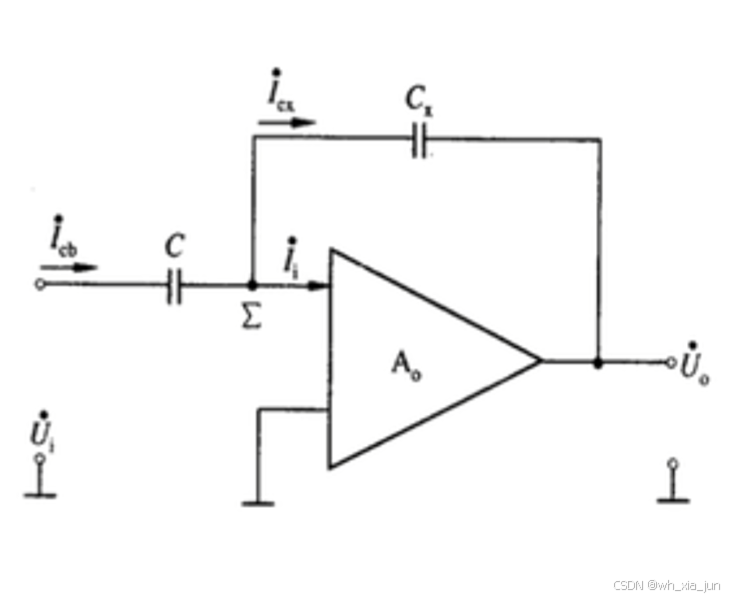

下 图中:C为电容式传感器电容;Ui是交流电源电压;Uo是输出信号电压;Σ是虚地点。
根据反向放大电路,有下面公式:
阻抗与电容的关系如下:

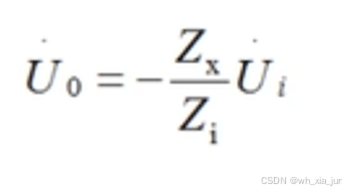

根据上面2个算式,可以得到如下的算式:

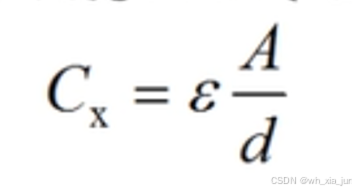

对于平板极间电容:

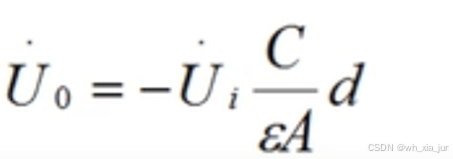

则:
放大电路在压电传感器测量电路中的应用:
压电传感器的前置放大器有两个作用:一是将传感器的高阻抗输出变换为低阻抗输出;二是放大传感器输出的微弱电信号。
压电式传感器的输出可以是电压信号,也可以是电荷信号,因此前置放大器也有两种形式:电压放大器和电荷放大器。电压放大器采用电阻反馈,其输出电压与输入电压(即传感器的输出)成正比;电荷放大器用电容板反馈,其输出电压与输入电荷成正比。

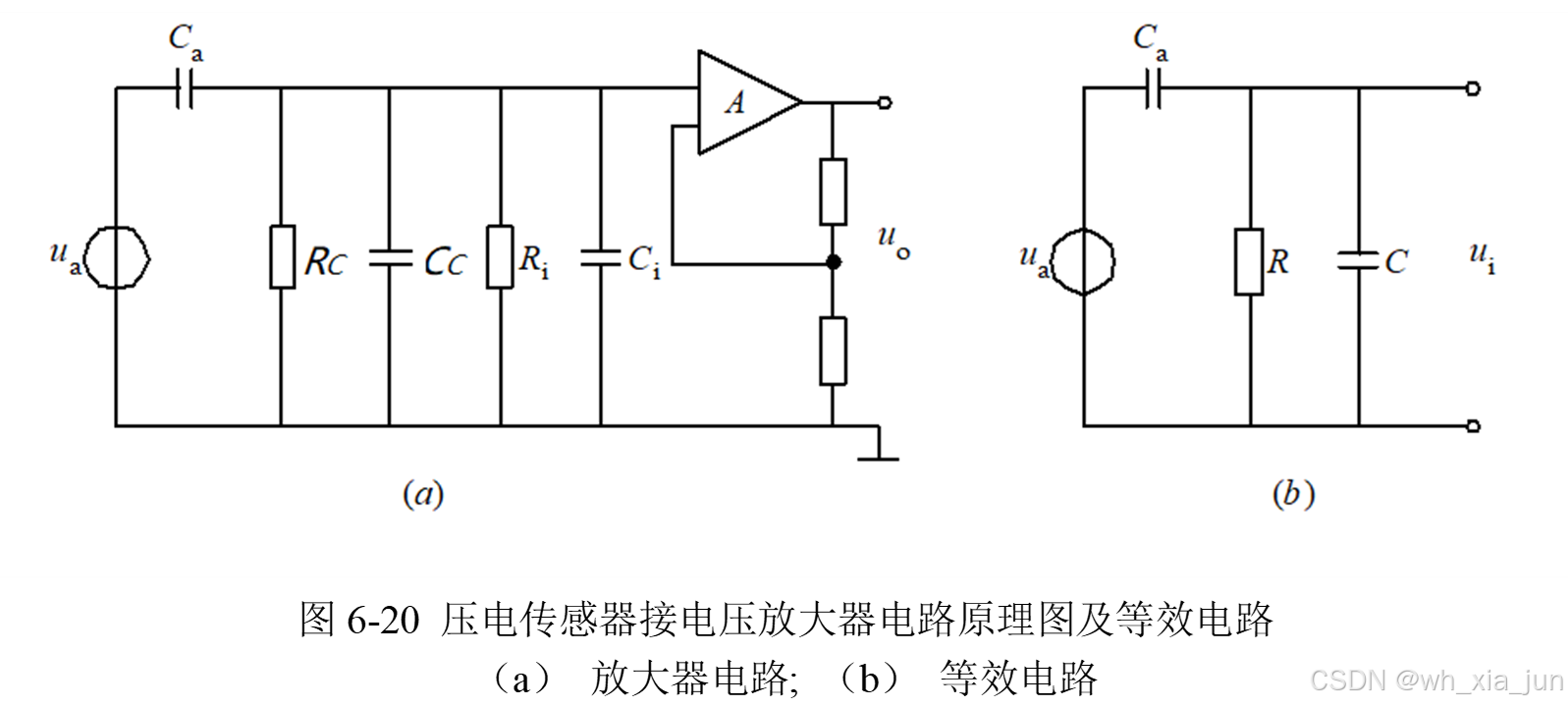

压电传感器接电压放大器的等效电路如图6-20(a)所示。图中:Ca —传感器的固有电容, RC—传感器的漏电阻,Cc —电缆电容,Ci —前置放大器输入电容 ,Ri—前置放大器输入电阻。图(b)是简化后的等效电路, 图中,电阻R = Ra//Ri,电容C = Cc+Ci,而Ua = q/Ca,若压电元件受正弦力f=Fm sinωt的作用,则其电压为:
式中: Um——压电元件输出电压幅值,
Um=dFm/Ca;
d——压电系数。
而在放大器输入端形成的电压为:
Ui的幅值Uim为:
当作用于压电元件的力为静态力(ω=0)时, 前置放大器的输出电压等于零, 因为电荷会通过放大器输入电阻和传感器本身漏电阻漏掉, 所以压电传感器不能用于静态力的测量。理想情况下输入电压幅值Uim为:
电荷放大器测量电路 (更常用):
电荷放大器是一种输出电压与输入电荷量成正比的前置放大器。它实际上是一个具有反馈电容的高增益运算放大器。下图是压电传感器与电荷放大器连接的等效电路。图中Cf,为放大器的反馈电容,Ca —传感器的固有电容, RC—传感器的漏电阻,Cc —电缆电容,Ci —前置放大器输入电容 ,Ri—前置放大器输入电阻。
电荷放大器常作为压电传感器的输入电路,由一个反馈电容Cf和高增益运算放大器构成。由于运算放大器输入阻抗极高, 放大器输入端几乎没有分流,故可略去Ra和Ri并联电阻。化简后的等效电路如图6-22所示。
由运算放大器基本特性,可求出电荷放大器的输出电压:

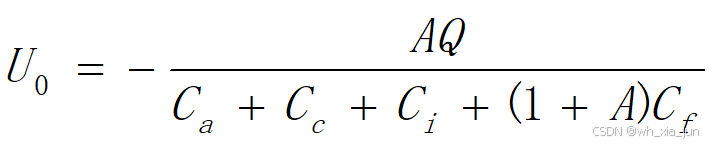

当A>>1,而(1+A)Cf>>Ci+Ca+Cc时,放大器输出电压可以表示为:

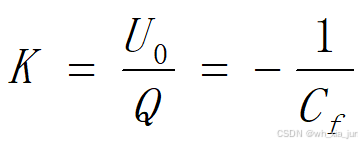

电荷放大器的灵敏度为:
放大器的输出灵敏度取决于Cf。在实际电路中,是采用切换运算放大器负反馈电容Cf的办法来调节灵敏度的。Cf越小则放大器的灵敏度越高。为了放大器的工作稳定,减小零漂,在反馈电容Cf两端并联了一反馈电阻,如图6-21所示。形成直流负反馈,用以稳定放大器的直流工作点。
