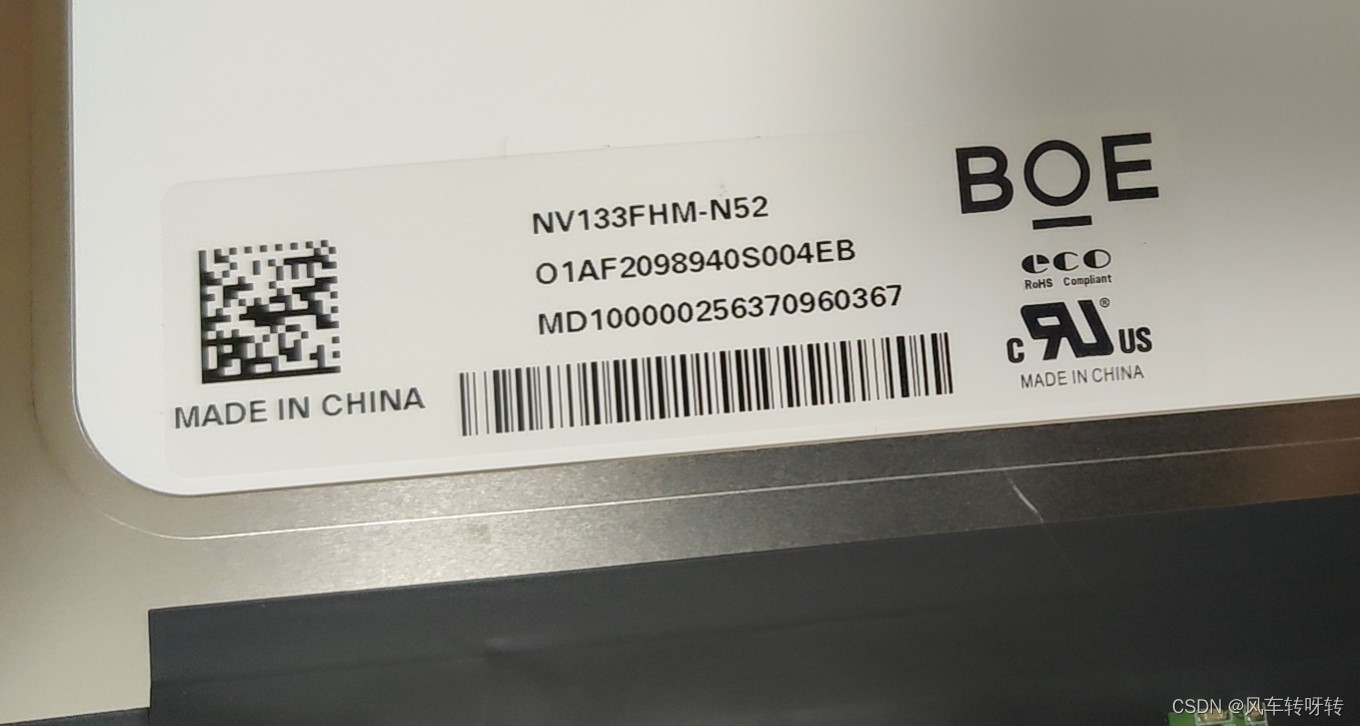

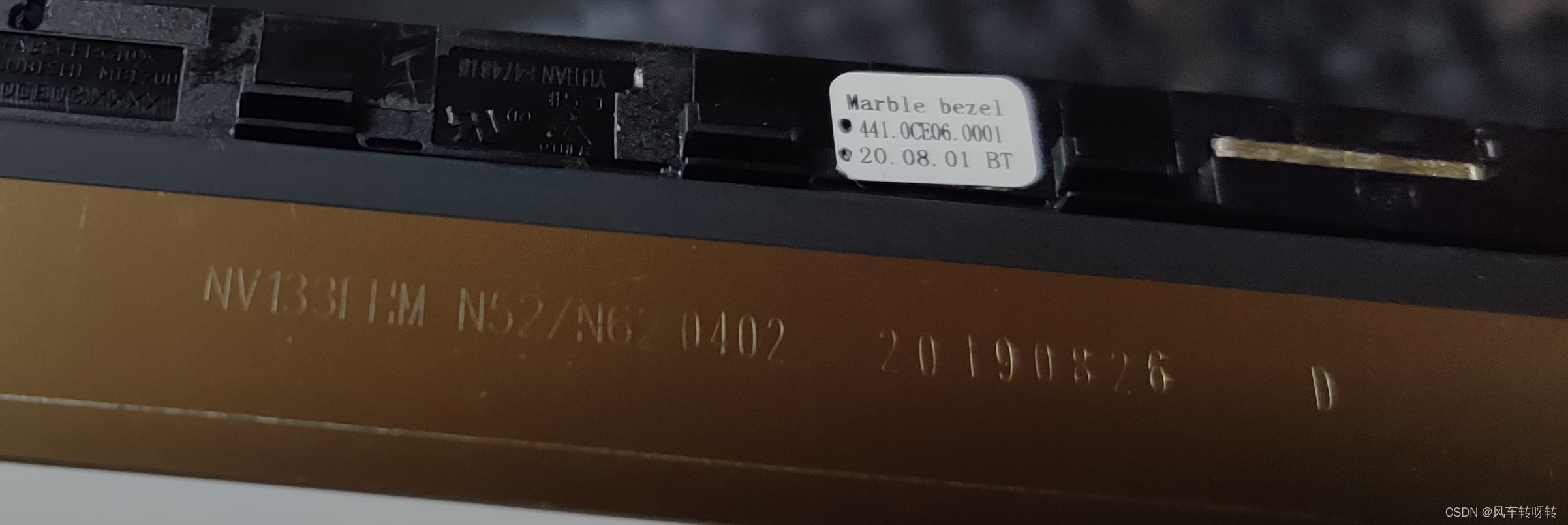

现在淘宝上air13的屏幕,问了有销量的几家全都只有 京东方(BOE)的屏幕了
屏库网对比下来,京东方的屏幕寿命1W5小时,比原装的夏普屏1W小时要长,但其他参数都比夏普要差一点点。不过想到夏普屏存在的出线问题,选择购买京东方(其实也没得选)
购买

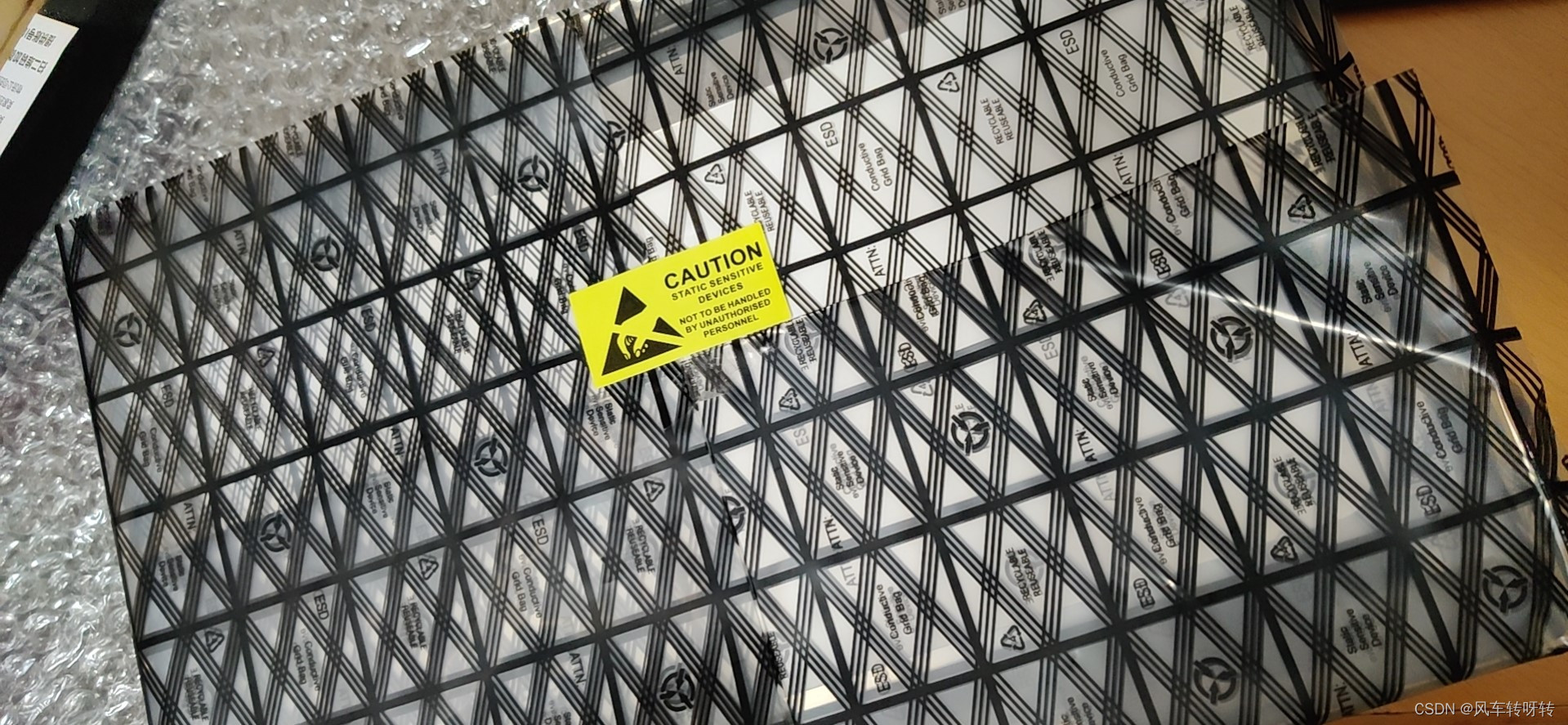

屏幕总成 淘宝300出头一点,附带两把螺丝刀 和 塑料拨片

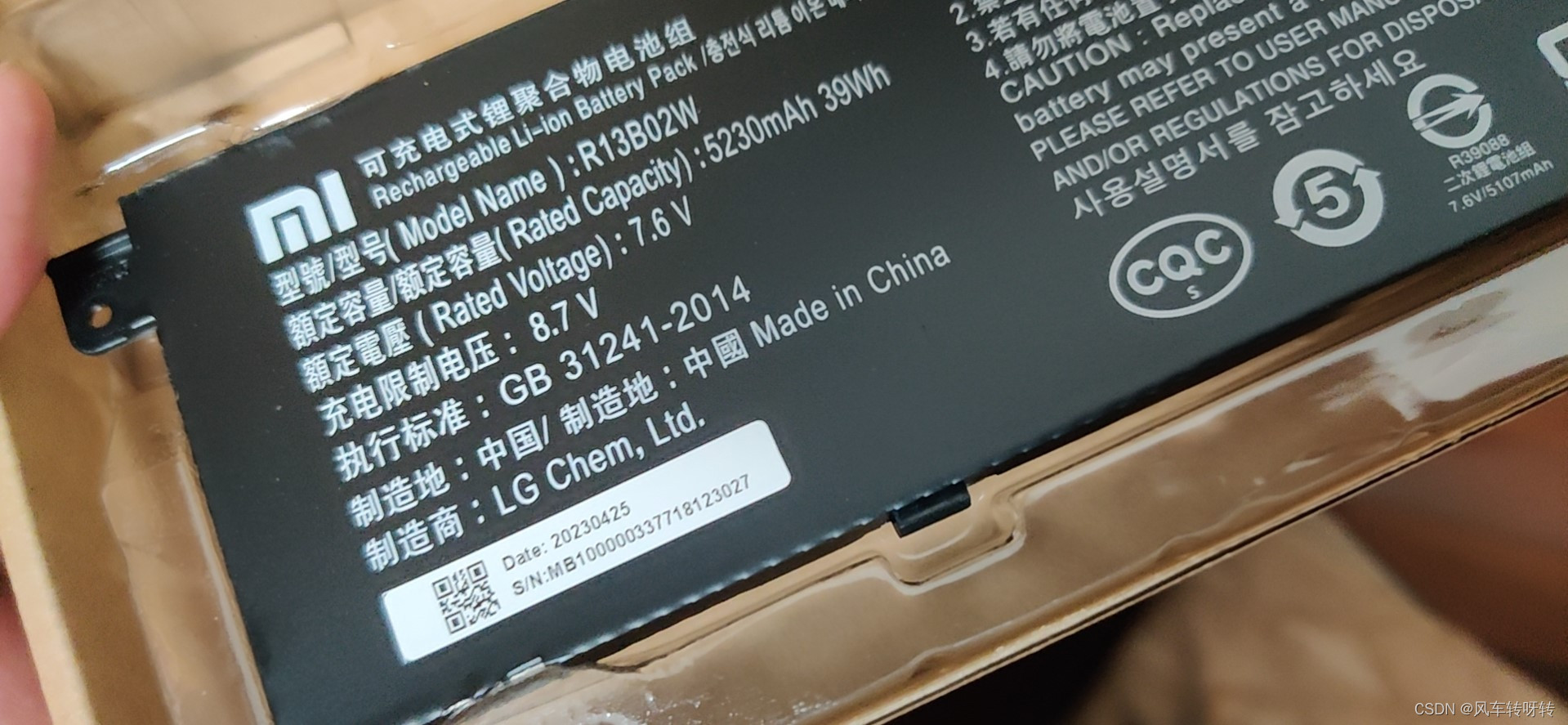

顺便把只能维持20分钟的电池也换掉
拆机
请配合开头的参考文一起使用

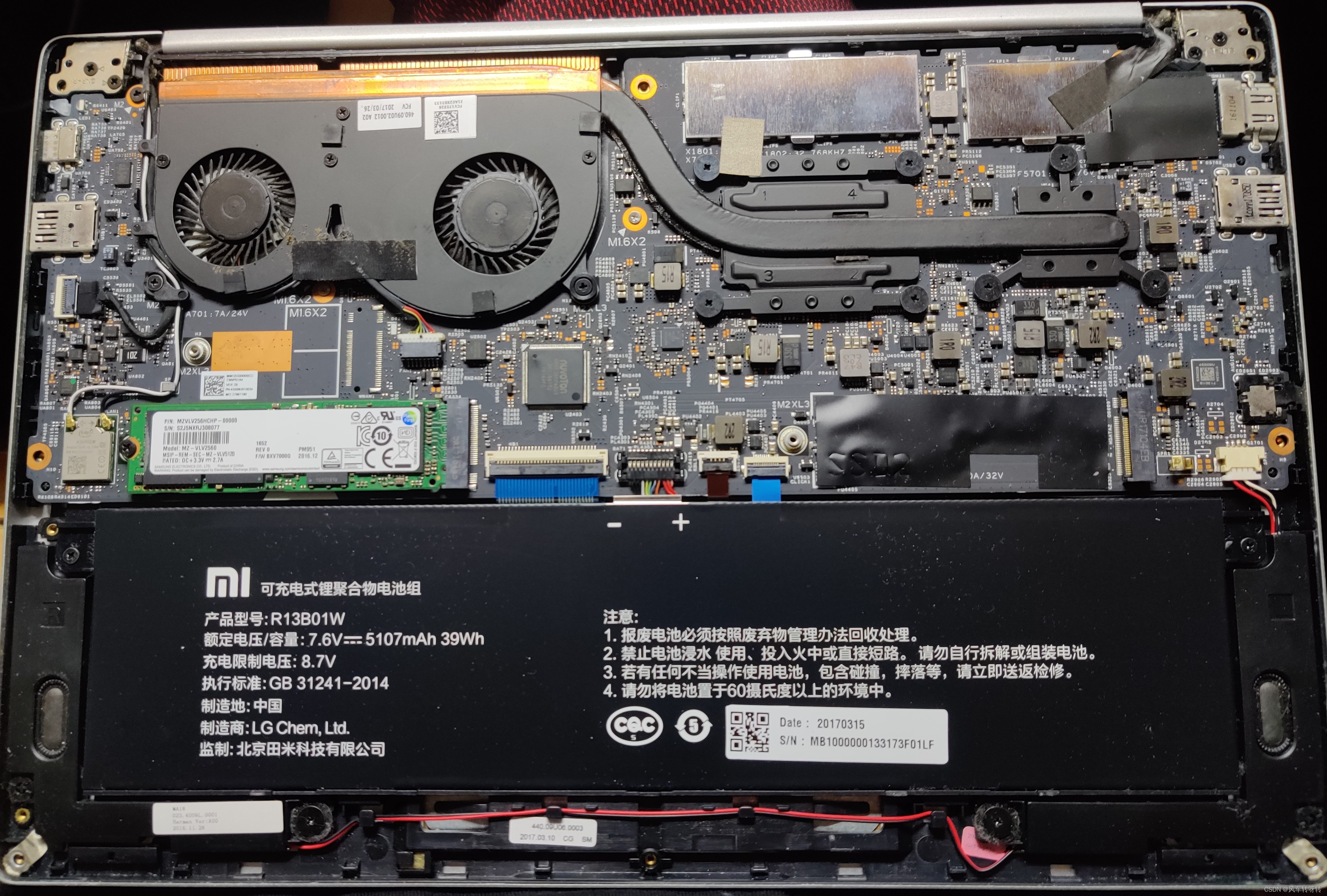

底板共8颗螺丝,其中1颗要打开中间的垫片才能看到。
中间的垫片整体都是软胶,指甲从宽边挤进去,两只手指夹住一拔就出来了。
靠近转轴的地方容易找到缝隙,用拨片插入缝隙一点点即可,沿着缝隙划一周。

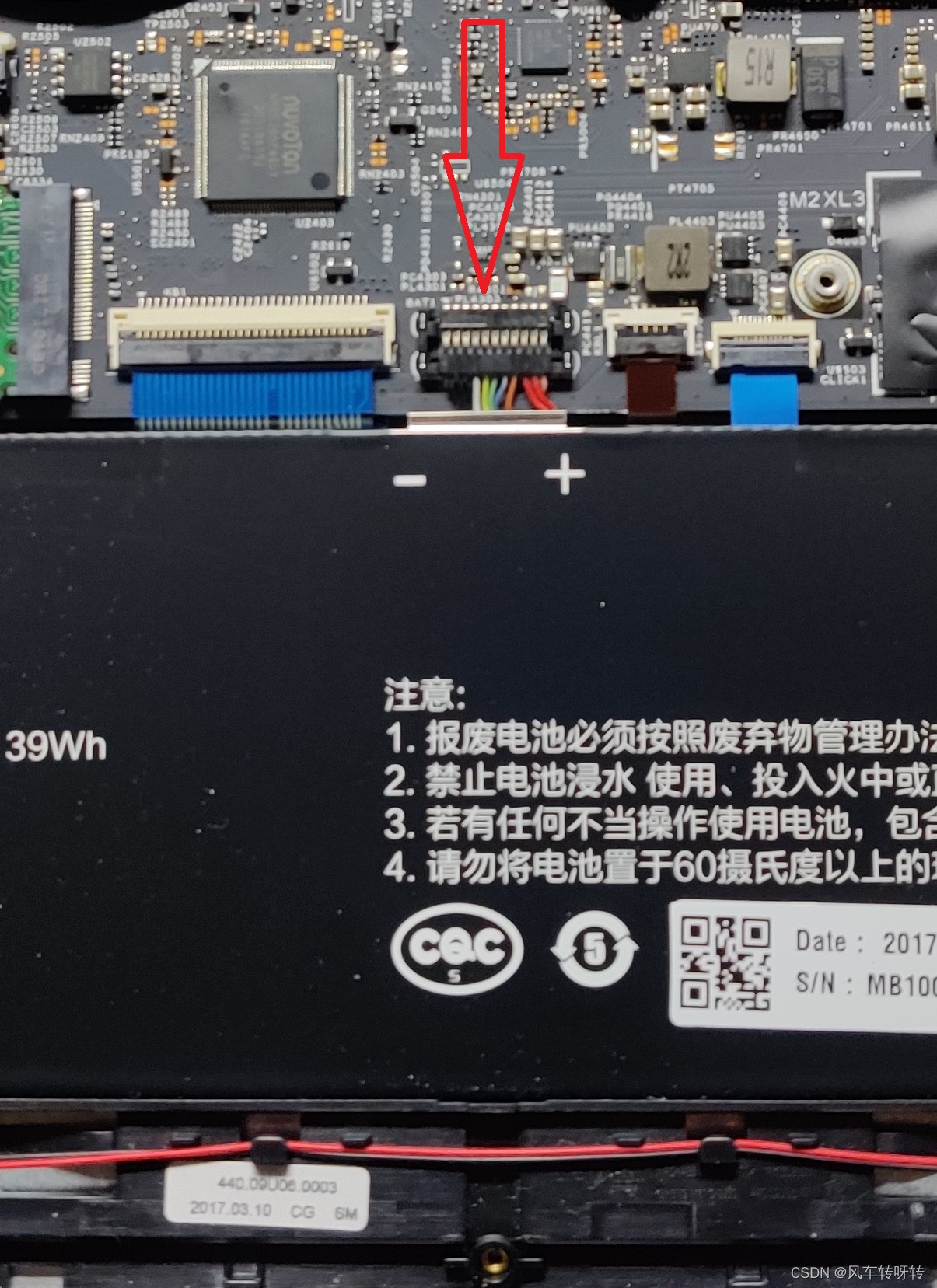

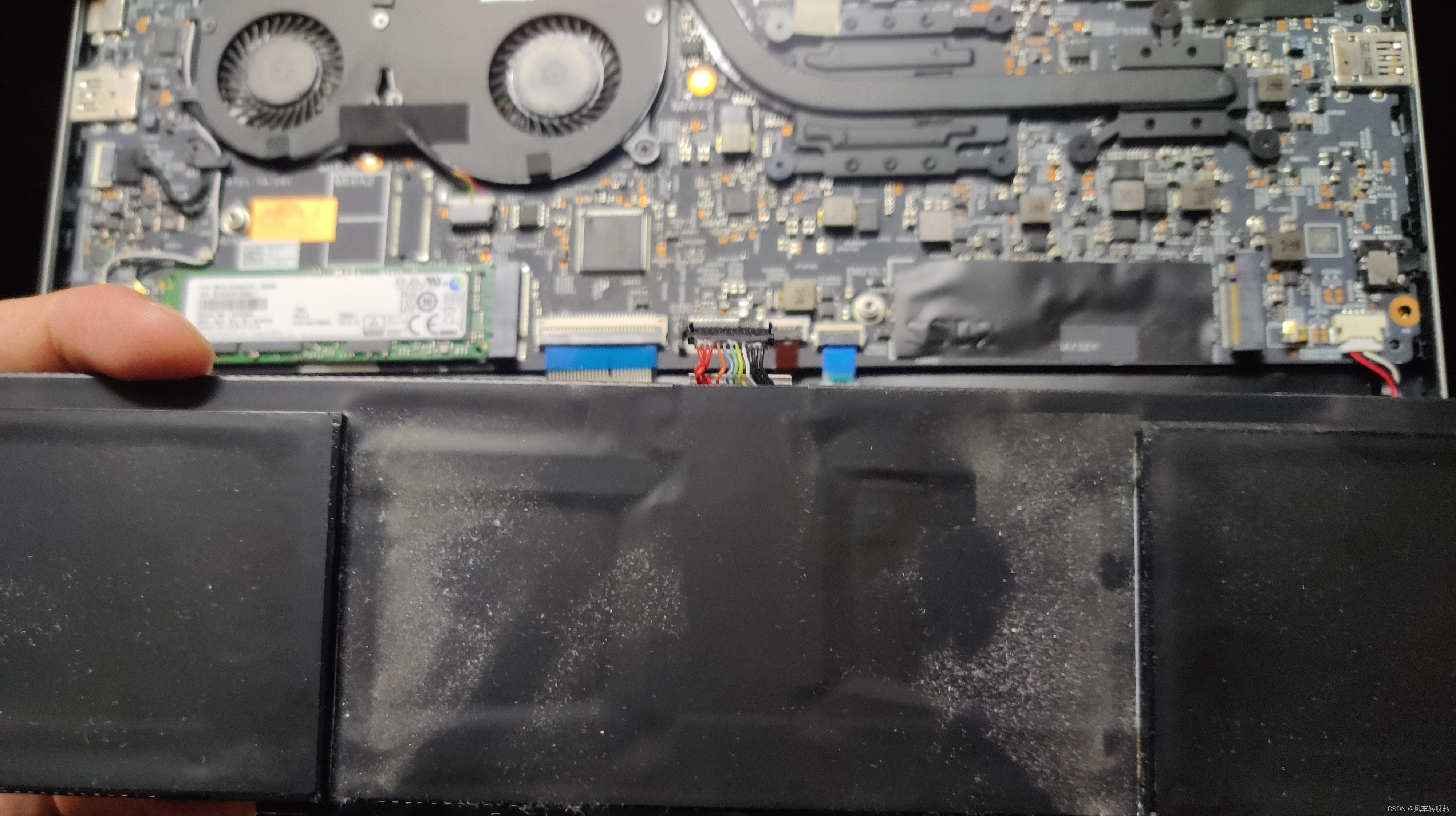

先拔电源线。(避免意外) 在箭头位置用指甲向上挑起
电池两边还有两颗螺丝固定,要卸掉

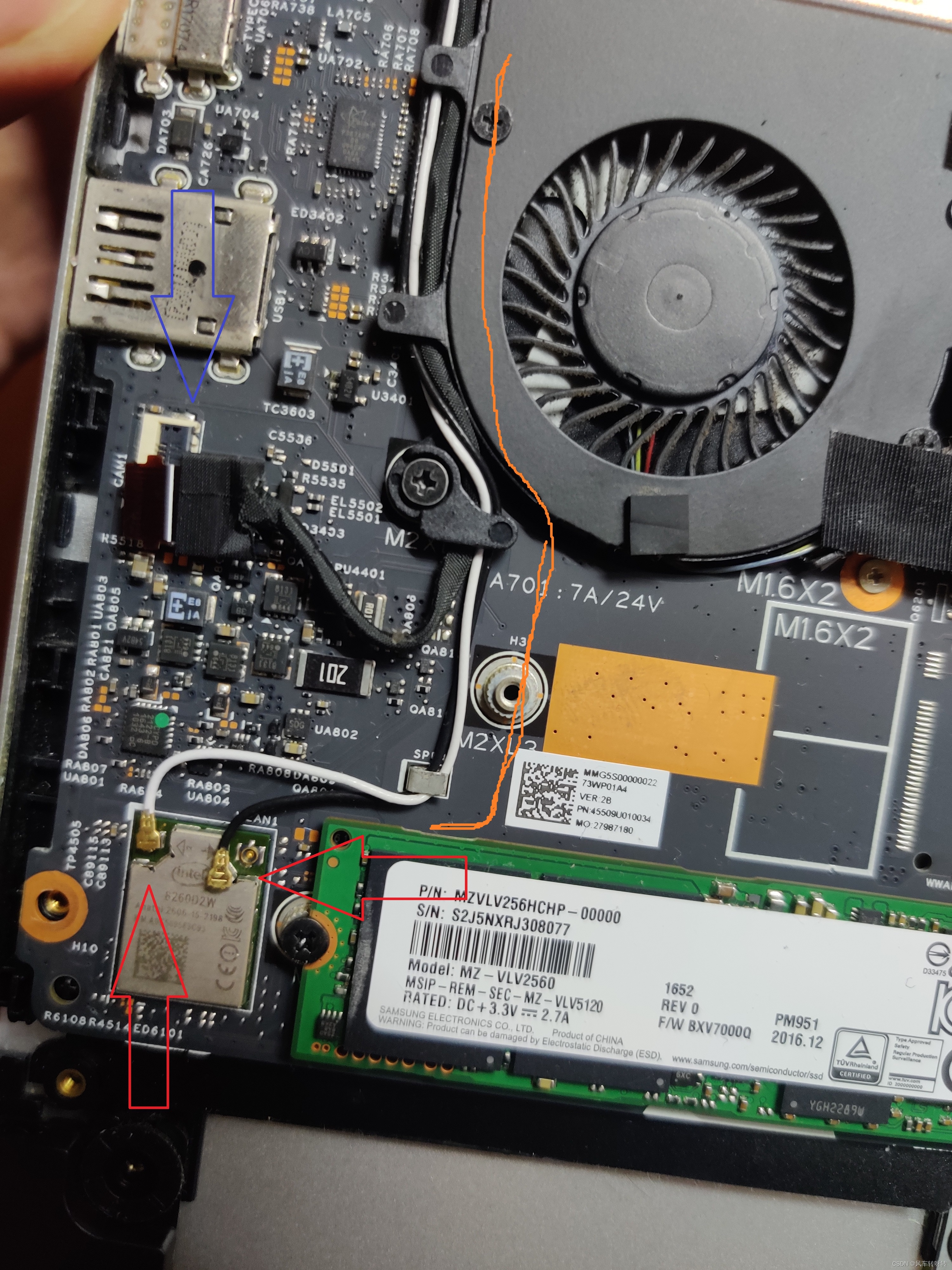

拔 摄像头线 和 wifi天线
摄像头线(蓝色箭头)有翻盖锁扣,先挑开锁扣再拔排线
wifi天线(红色箭头)有两条,直接拔

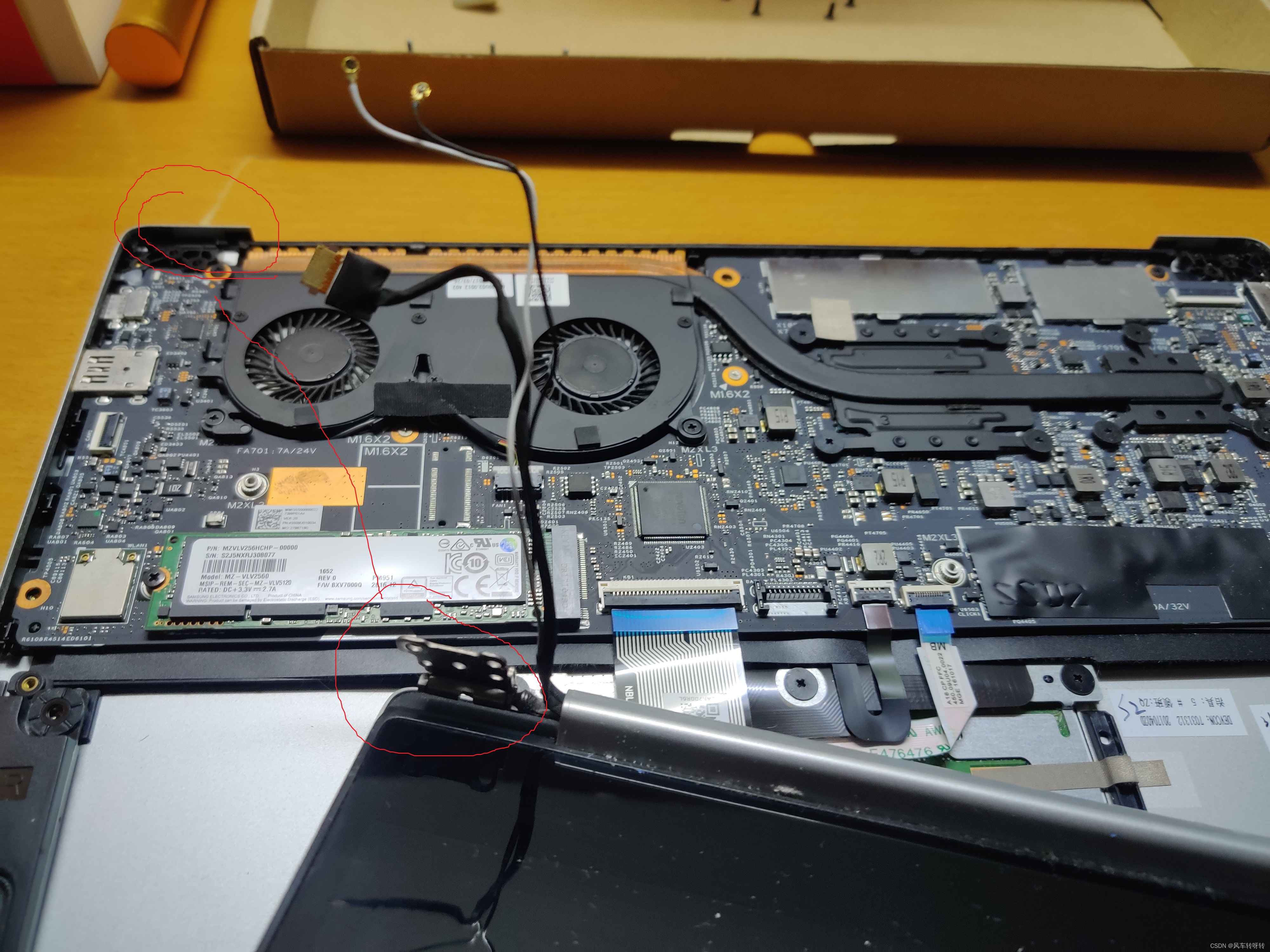

拍照记录一下 走线位置(橙色),方便后面还原。

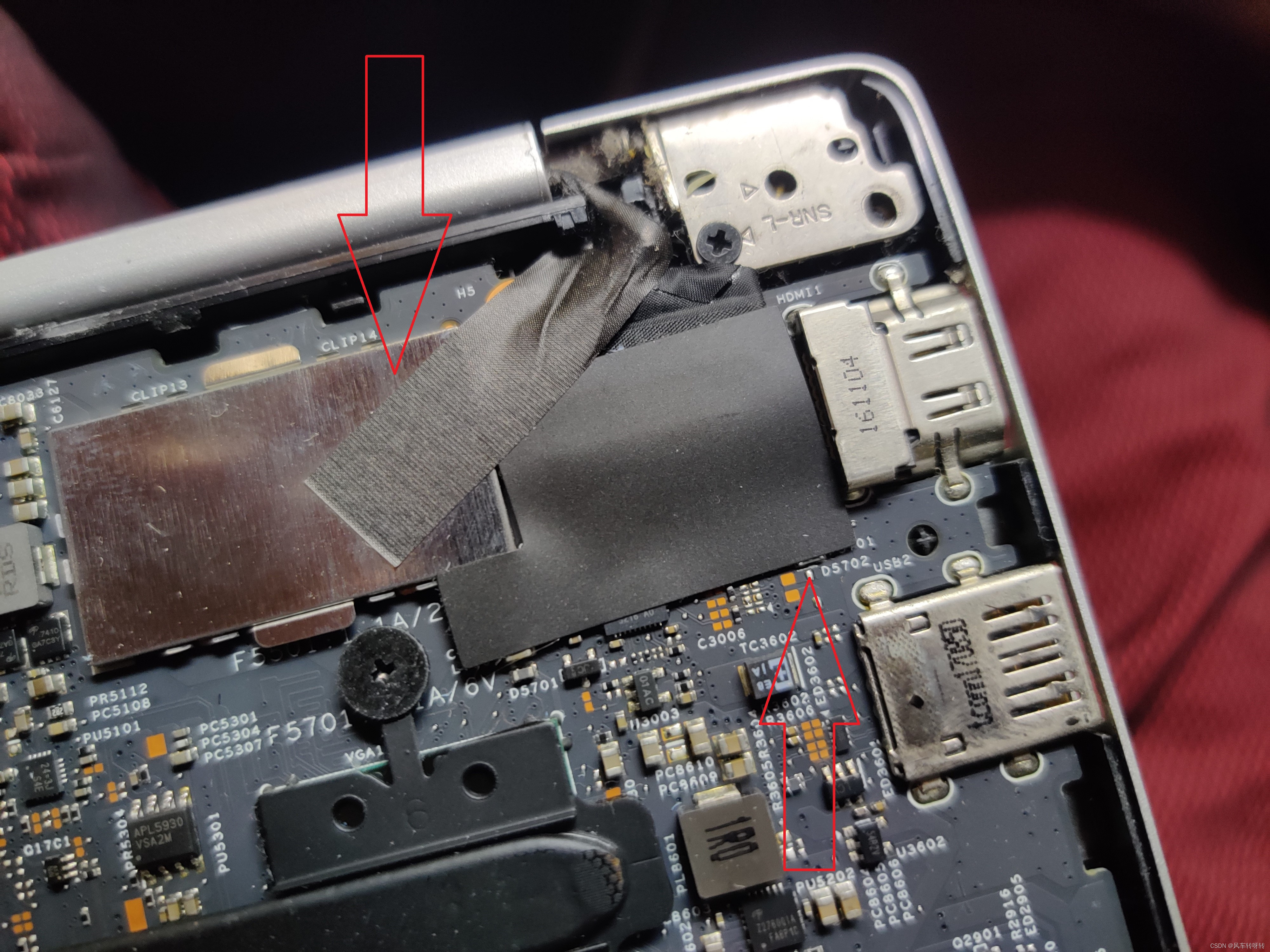

拔 显示屏排线。先撕开 贴纸和胶布,注意胶布黏住的屏蔽板很薄,别把屏蔽板弄变型了。不用完全撕下来,就留在线上等复原时用。
排线 也有一个翻盖锁扣,先挑开锁扣再拔排线。

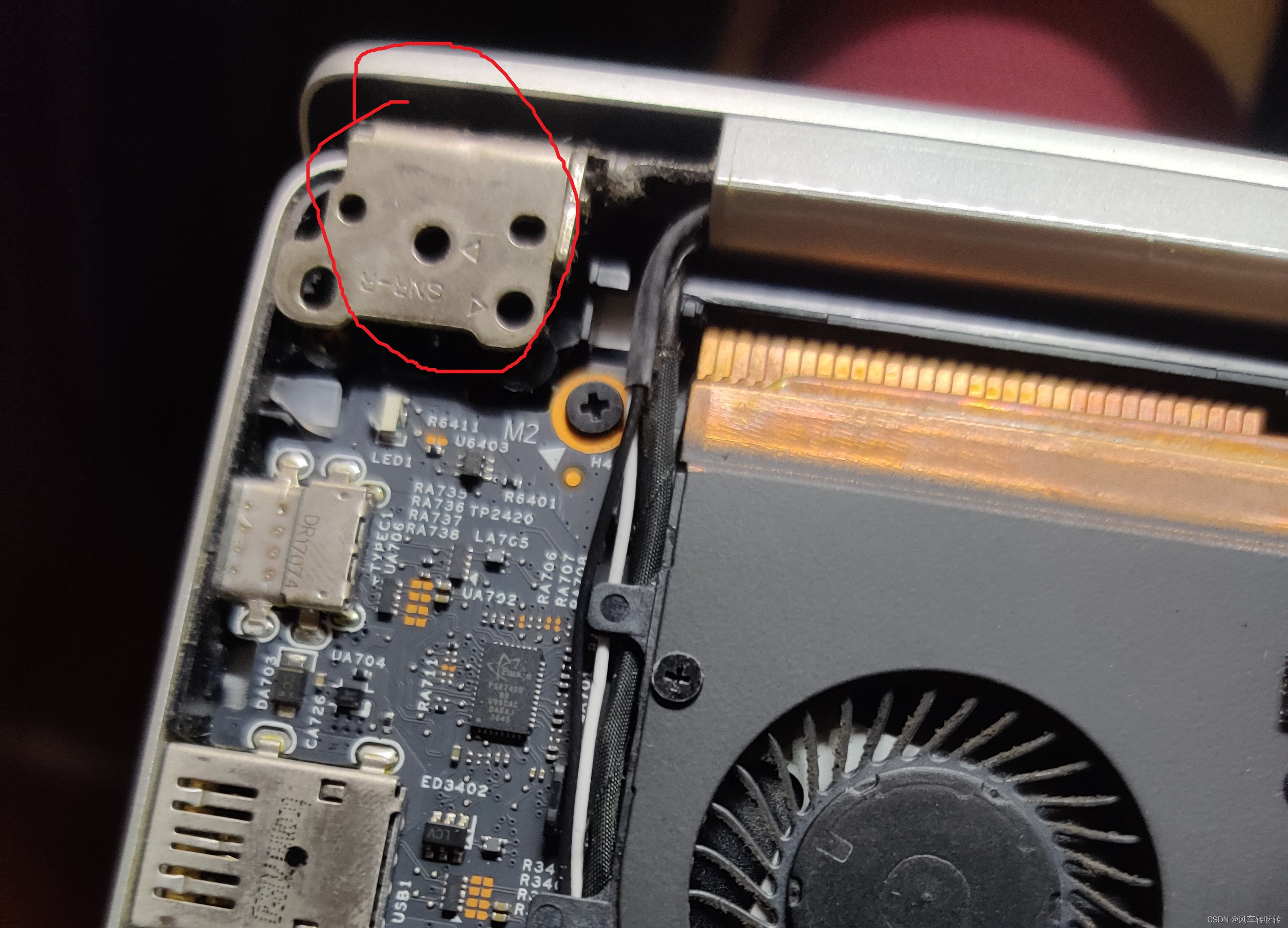

拆掉主板两侧轴承上的螺丝,每侧各有2颗黑色的螺丝
旋转屏幕,旋转到一定角度 整个屏幕即会与 主板分离。 两边的铰链保持原状就行。

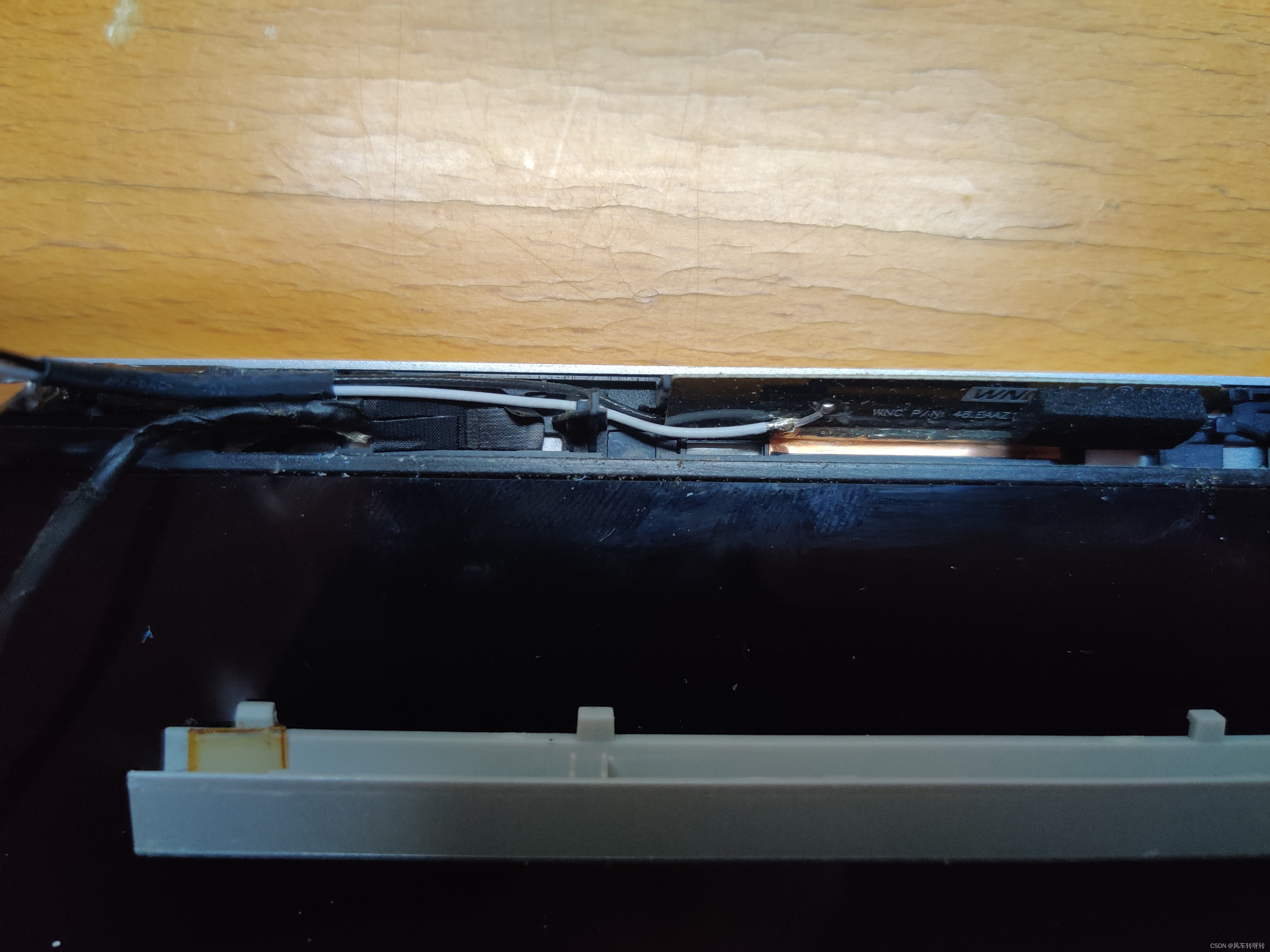

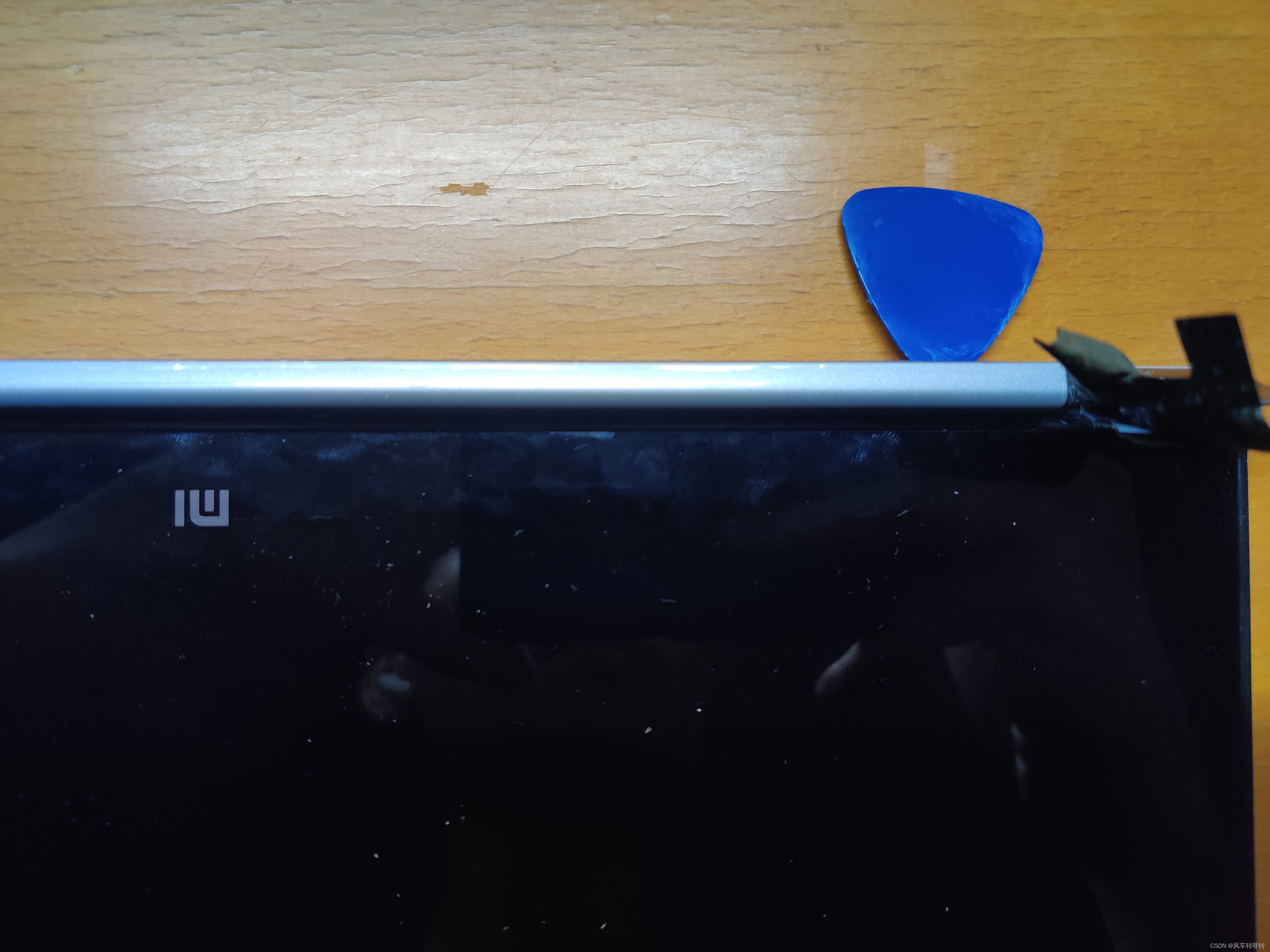

拆屏幕底部的塑料盖板。 拨片划下里面卡扣就开了。

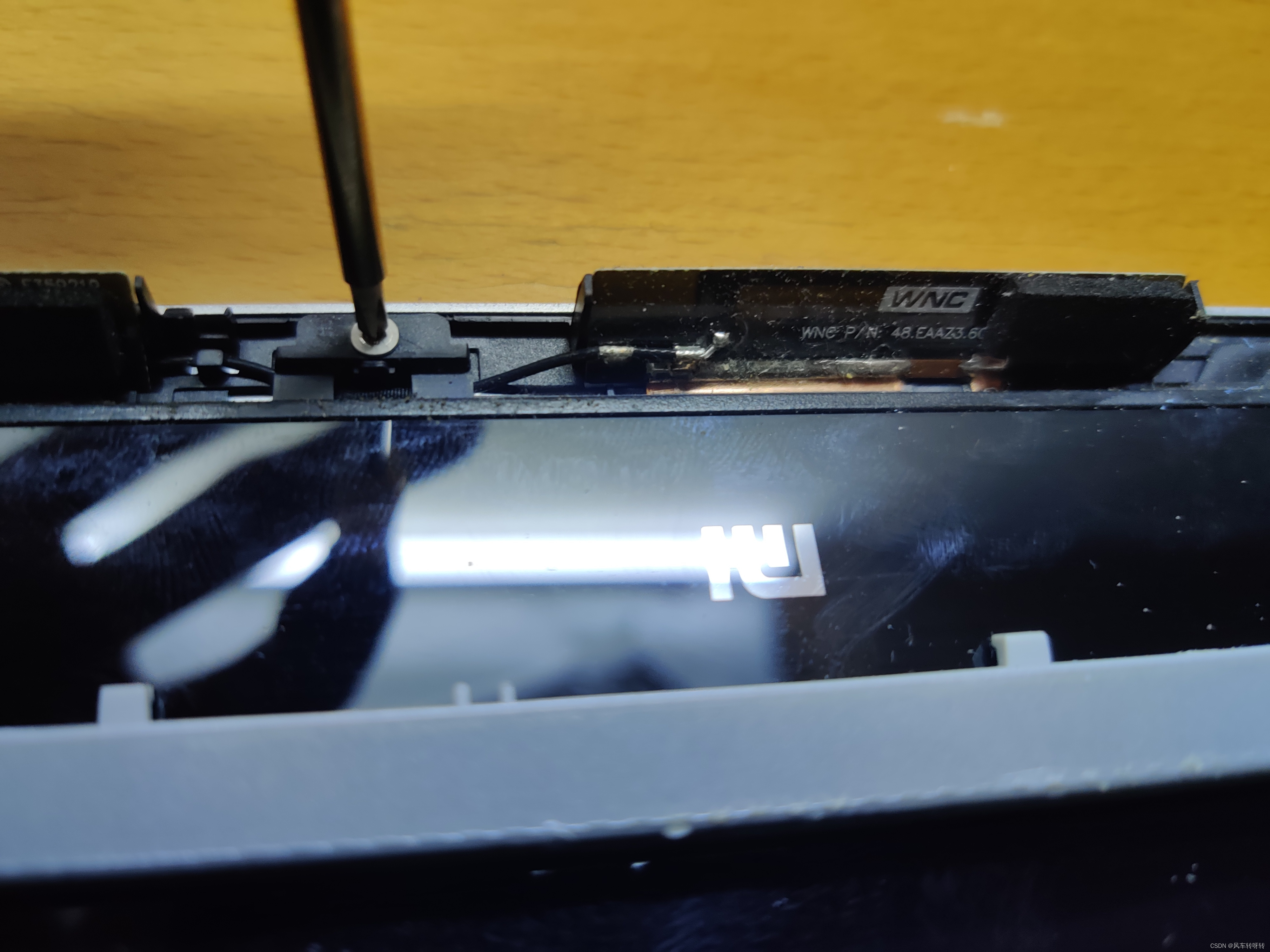

拍照记录一下走线,然后拆两颗固定显示屏的螺丝。

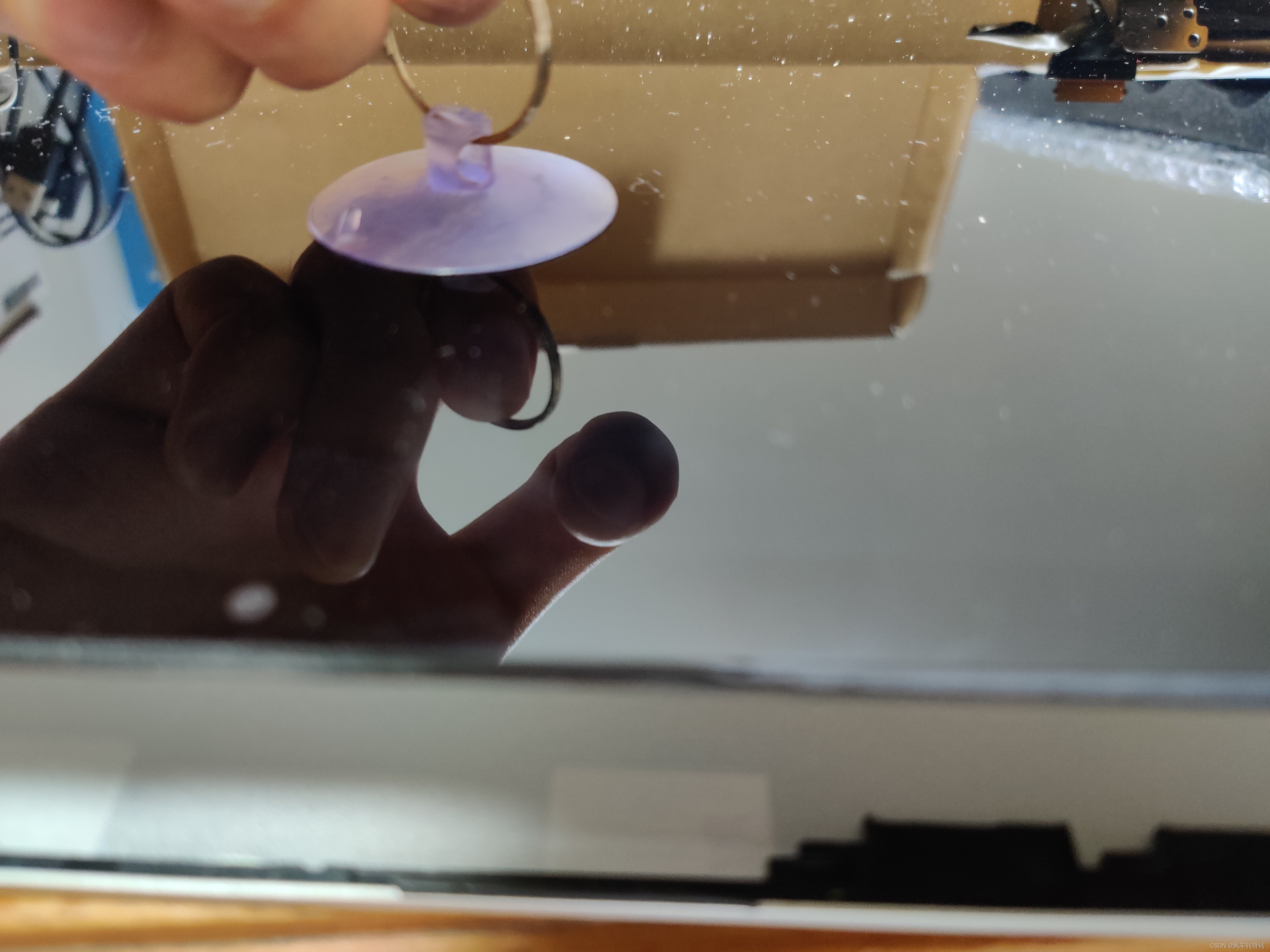

大拇指按住显示屏两边 往底部推,用吸盘一提就出来了。

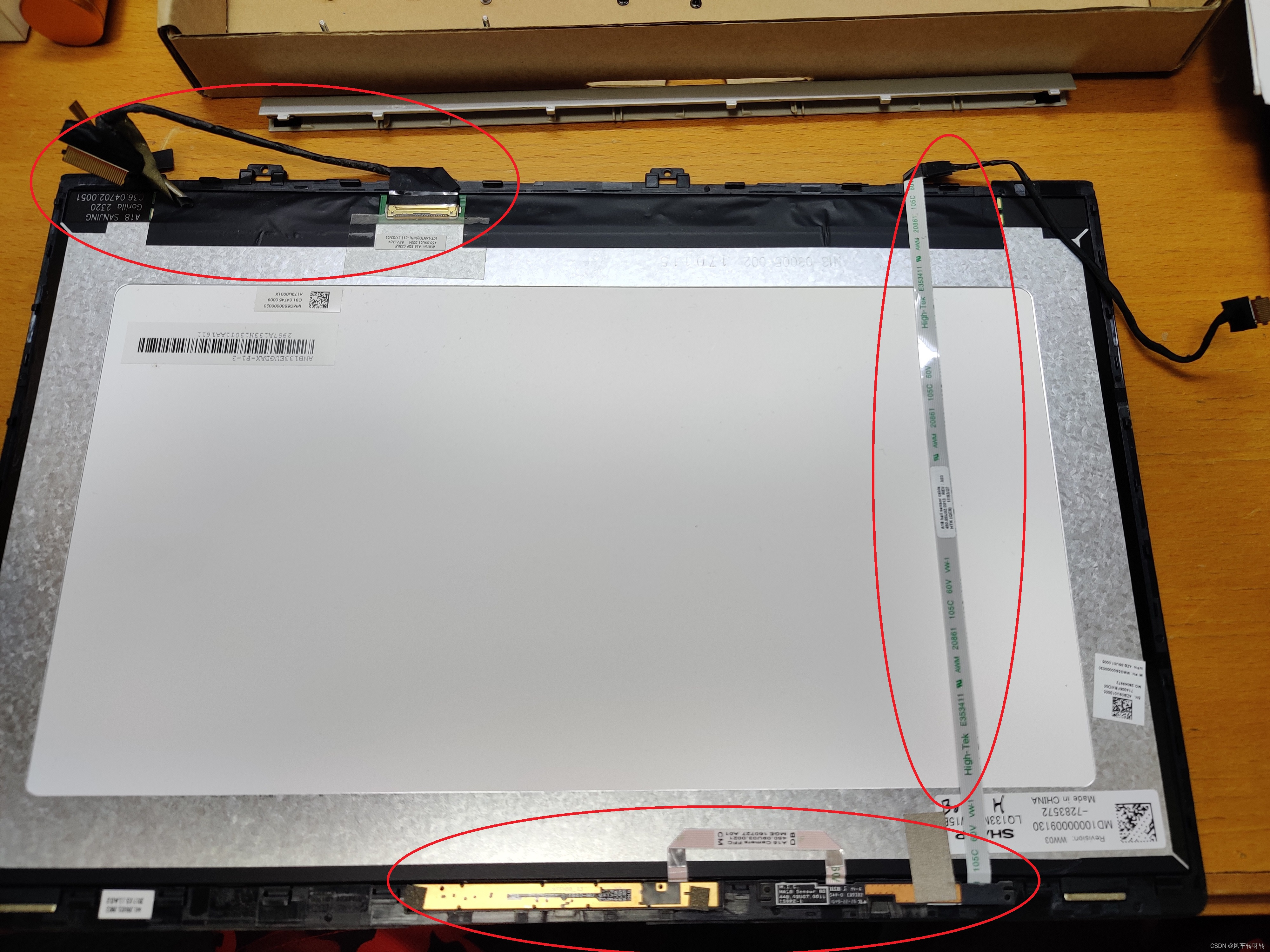

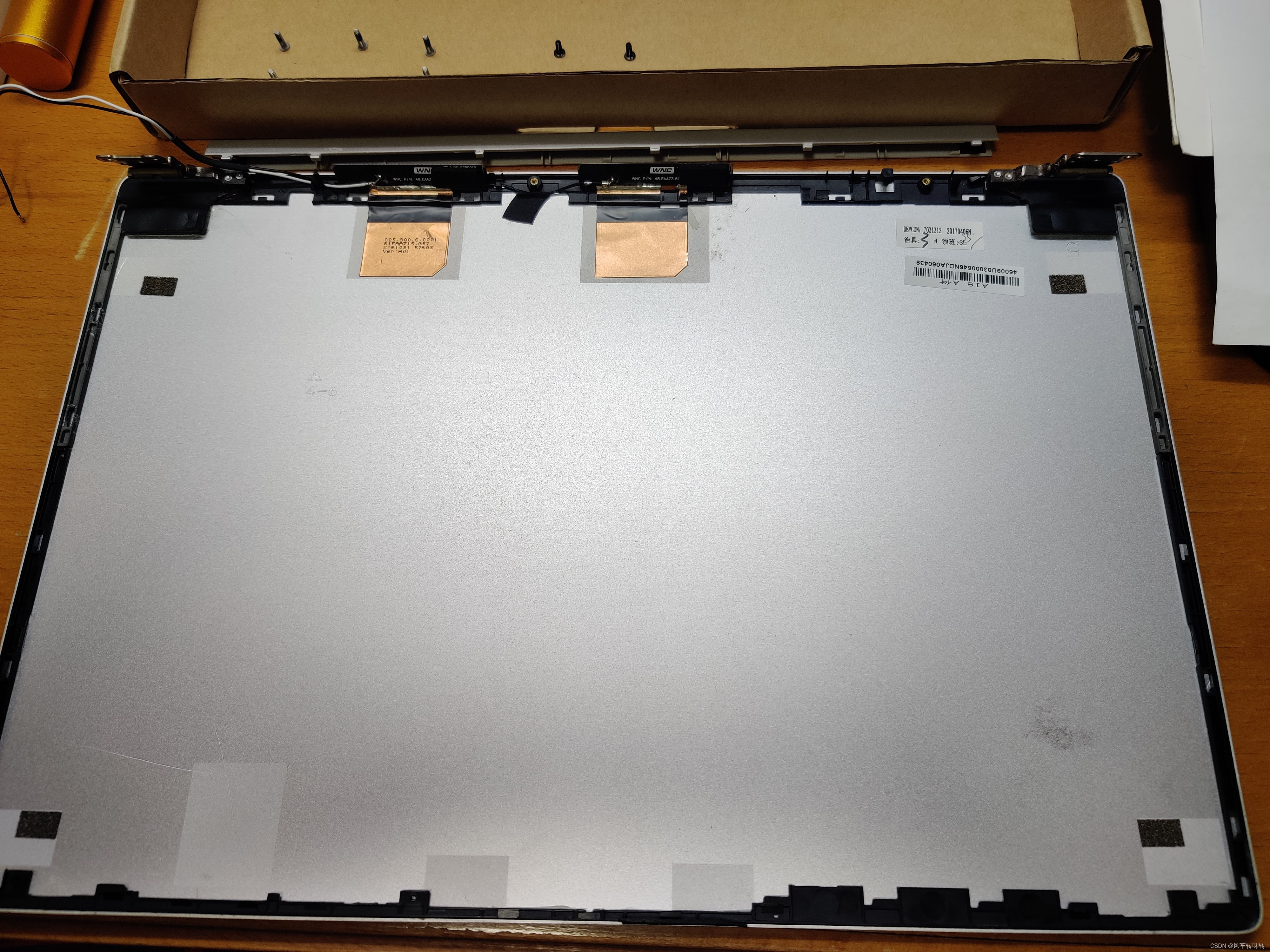

屏幕背板如图。 只有天线
摄像头排线 和 显示屏排线 需要从旧屏移装到新屏。

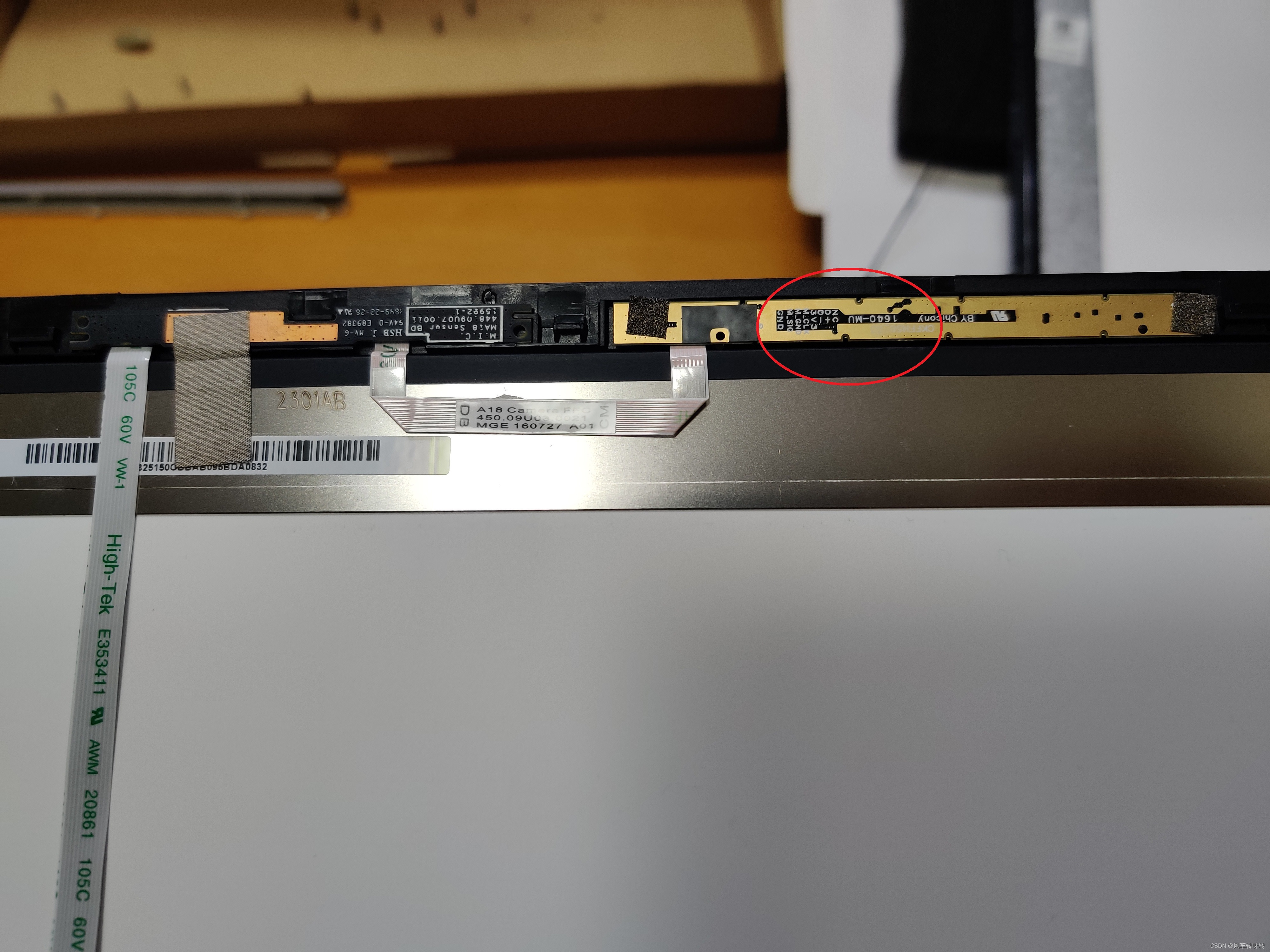

摄像头排线。 摄像头的PCB板是长条形的很薄,拆的时候小心,注意红圈位置底下还有厚双面胶黏住。
移装的时候可以适当补点双面胶来固定排线。

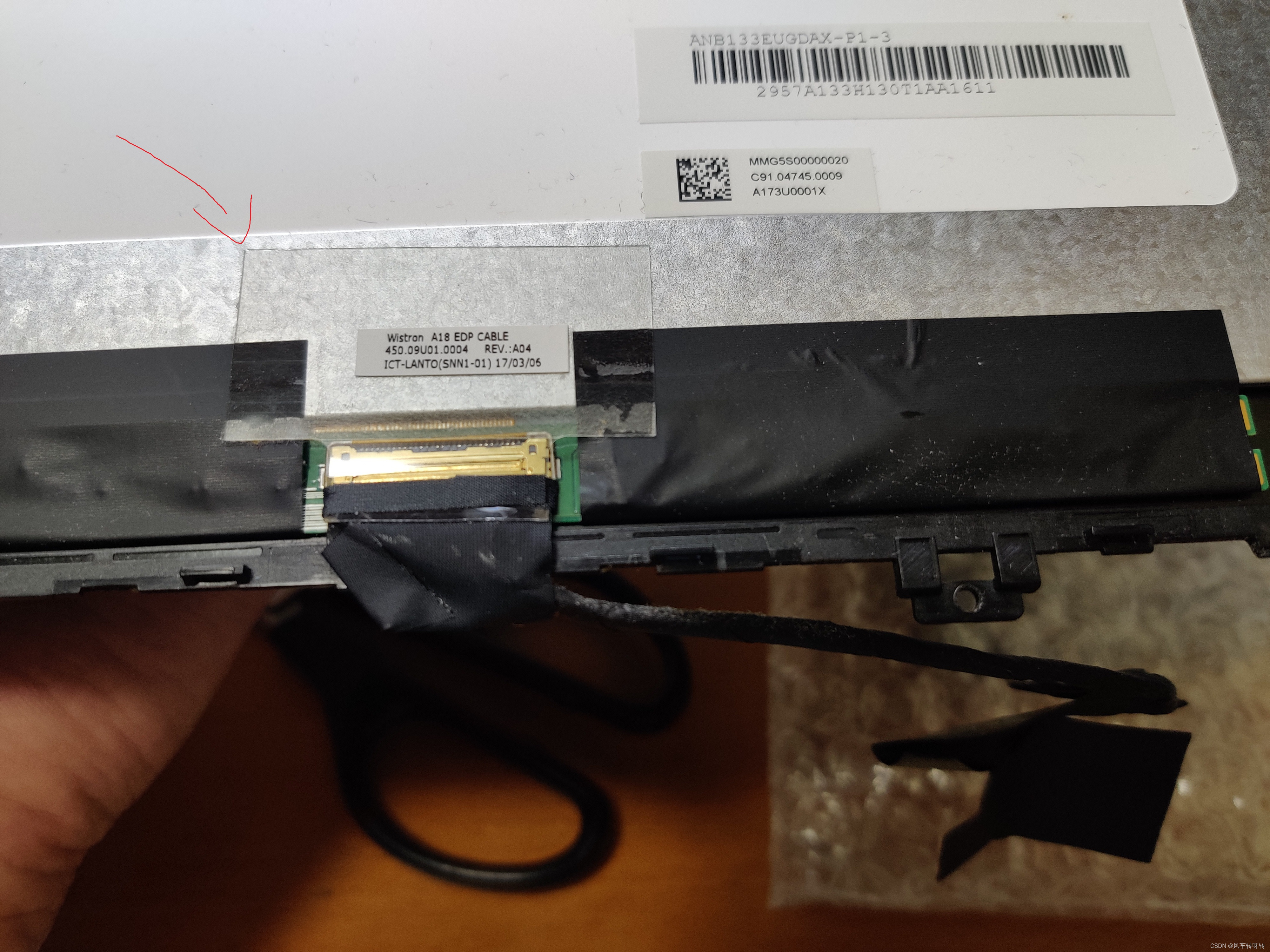

显示屏排线。 先撕开部分透明胶

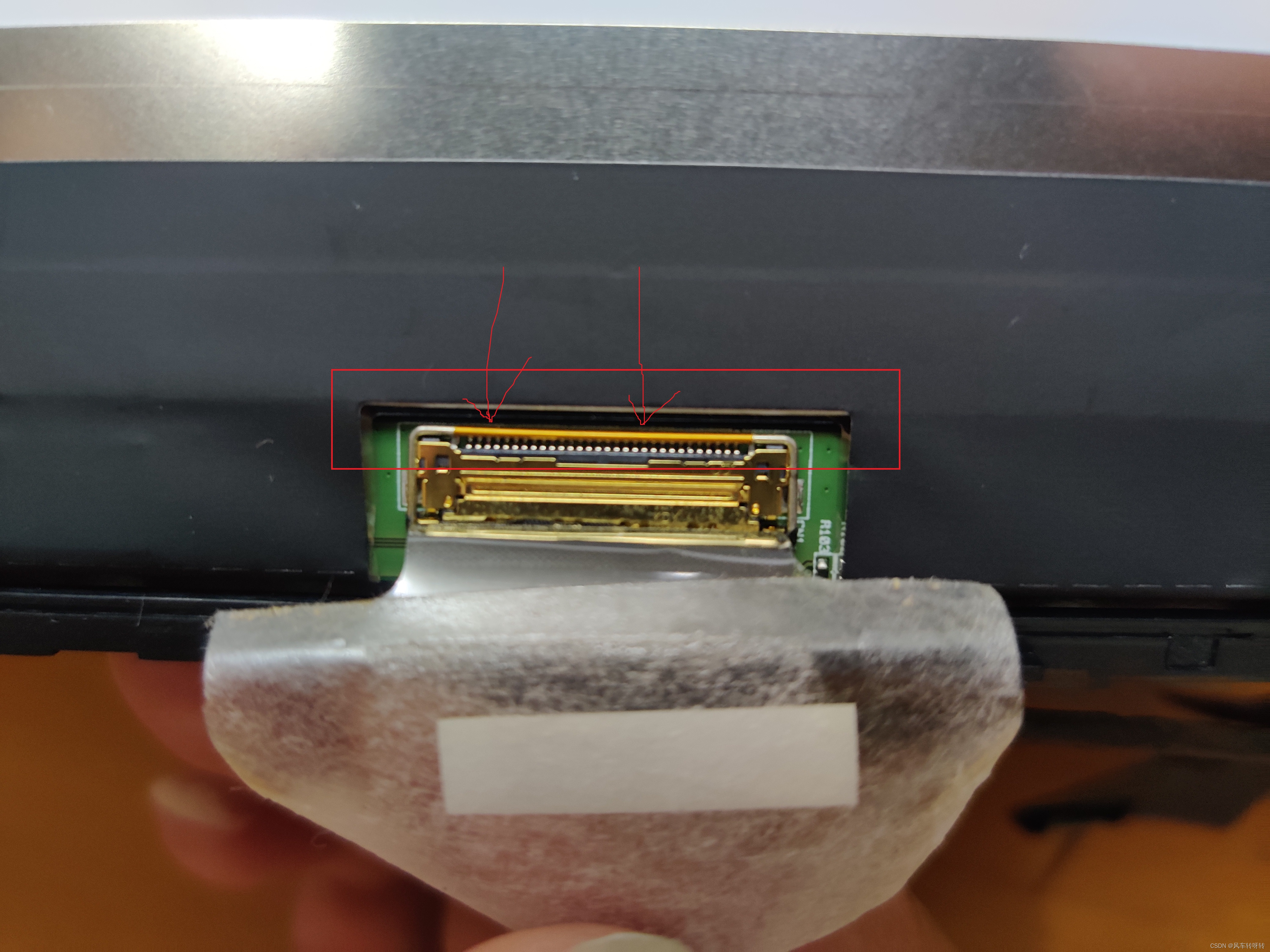

用指甲将 下图的卡扣金属丝往外挑,然后才能拆排线。
由于排线根部比较软,移装进新显示屏时不太好使劲,可以用指甲挑着卡口金属丝慢慢送进去,最后锁死卡扣。
还原过程中
简单步骤省略
组装完新屏幕,要把屏幕和主板装一起时,先把屏幕两边的铰链,对准主板的相应位置按下去(要找对位置,按下去会有固定的感觉),然后上紧铰链的4颗螺丝,然后才能旋转屏幕。
屏蔽板上的胶布粘力不够可以自己补点双面胶
装电池时先接排线
