bmc关于intel CPU的相关问题(i2c,MCTP)

最新推荐文章于 2024-10-17 16:43:26 发布
原创 最新推荐文章于 2024-10-17 16:43:26 发布 · 5.7k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #服务器

本文详细解读了CPU相关技术，包括SMLink（等同于SMBus）在BMC和ME间的数据传输，MCTP协议的应用，以及EID分配。特别提到ast2500的MCTP限制，即BMC只能作为MCTP主控而不能作为endpoint。还涉及到了Gethandle命令和ME在MCTP中的作用。

1.CPU相关内容解释

1.1 参考内容

如下内容是来自文档:560168 Intel SPS 4p0 Purley-Bakerville-Whitley PIG Rv1p3.pdf.

  • 1.smlink

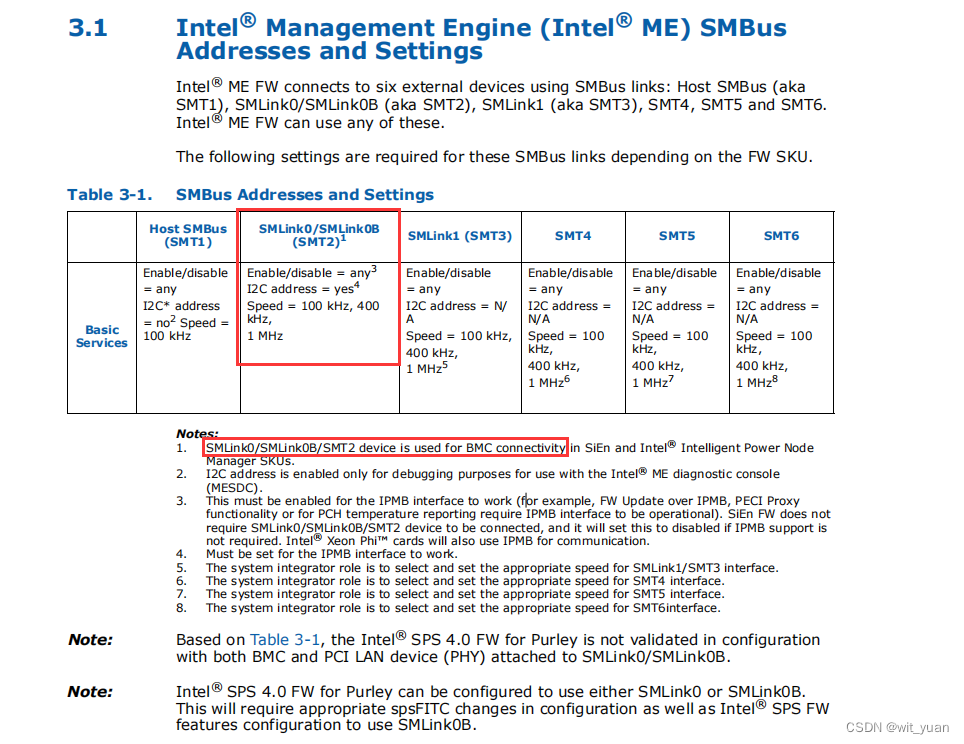

    smlink其实等价于smbus(i2c),名称完整描述为:SMBus links. 截图如下:

在这里插入图片描述
注意:

  • a.BMC与ME之间的连接是SMLink0
  • b.BMC与ME之间的的速率可以为:100khz,400khz和1Mhz

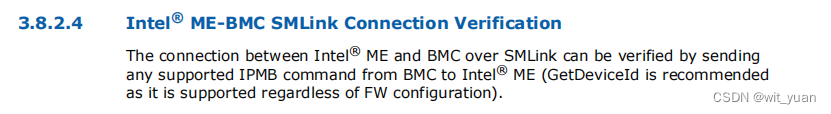

  • 2.SMLink验证方法
    在这里插入图片描述

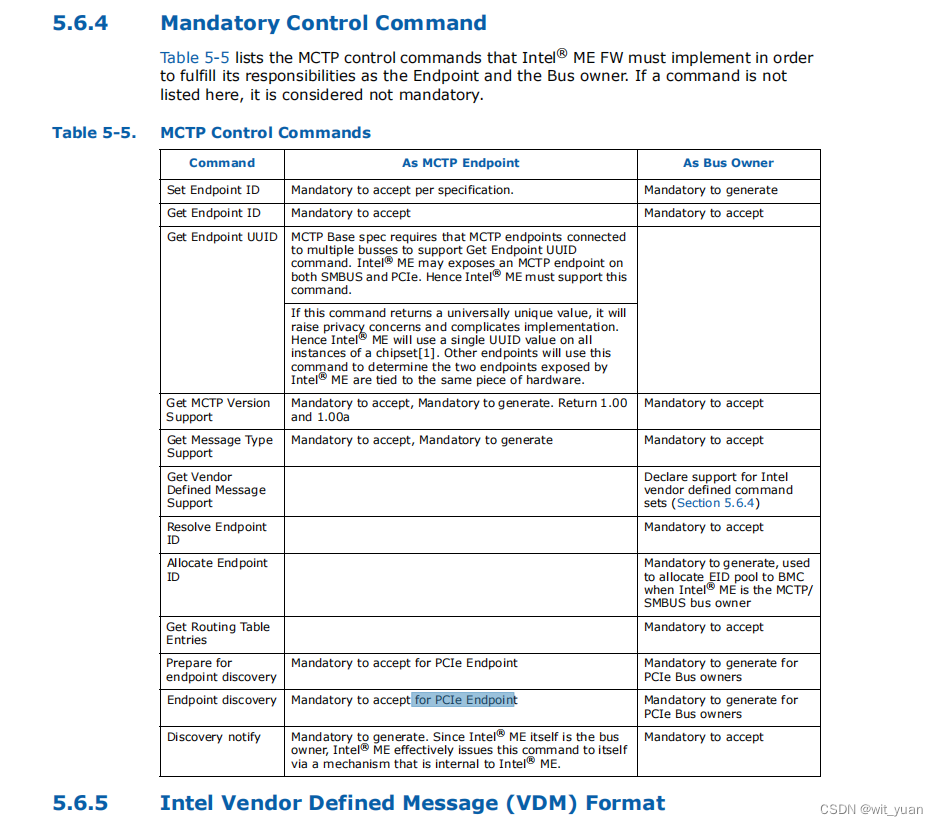

  • 3.MCTP内容

在这里插入图片描述
在这里插入图片描述

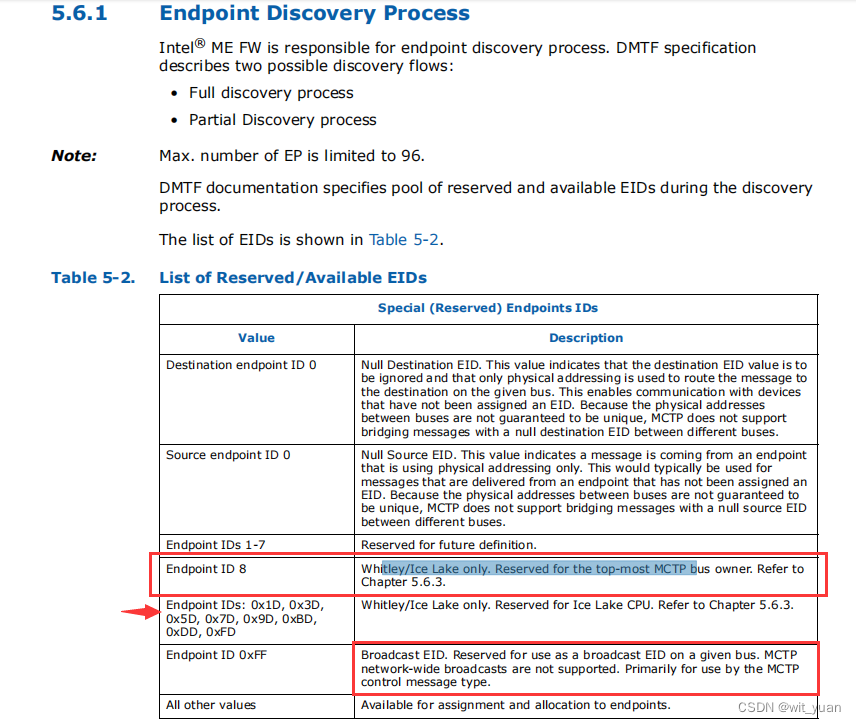

  • 4.EID分配
    在这里插入图片描述

在这里插入图片描述

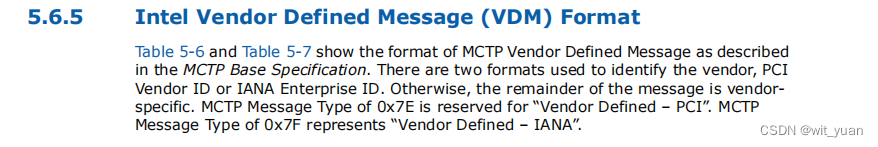

  • 5.MCTP VDM信息

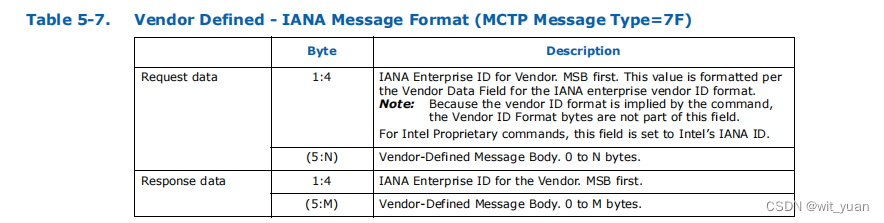

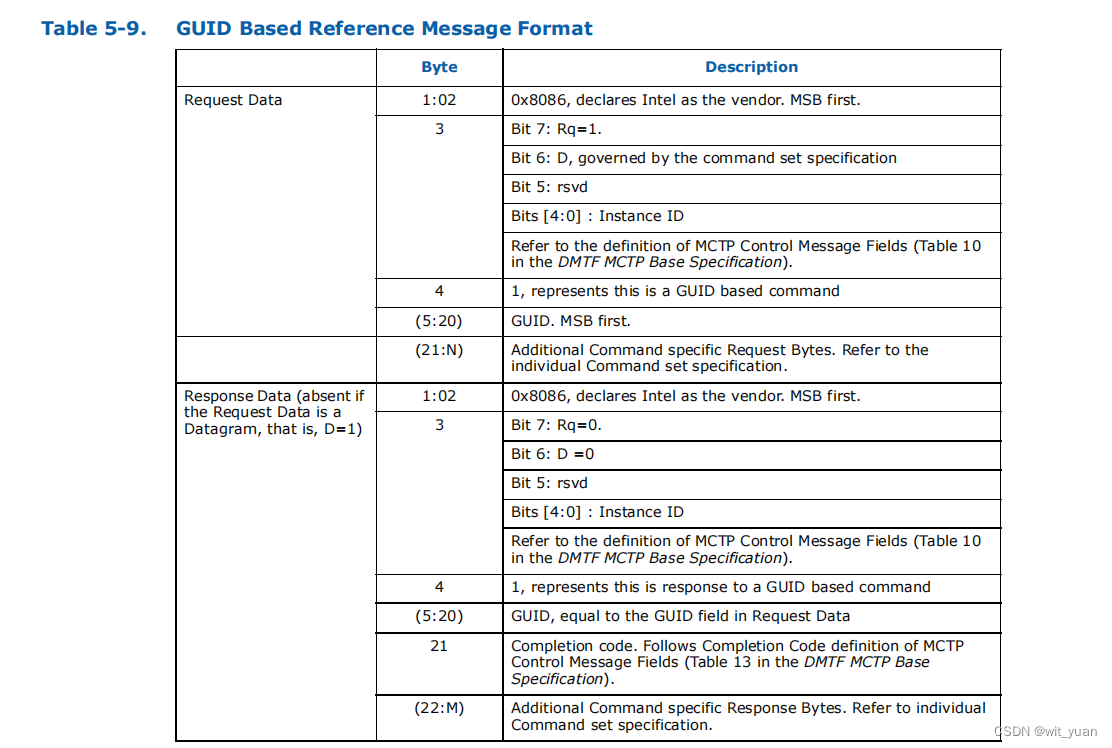

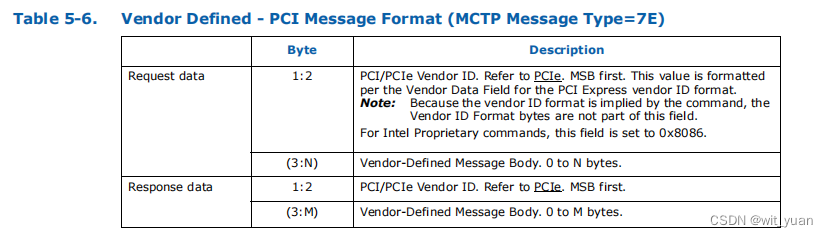

    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

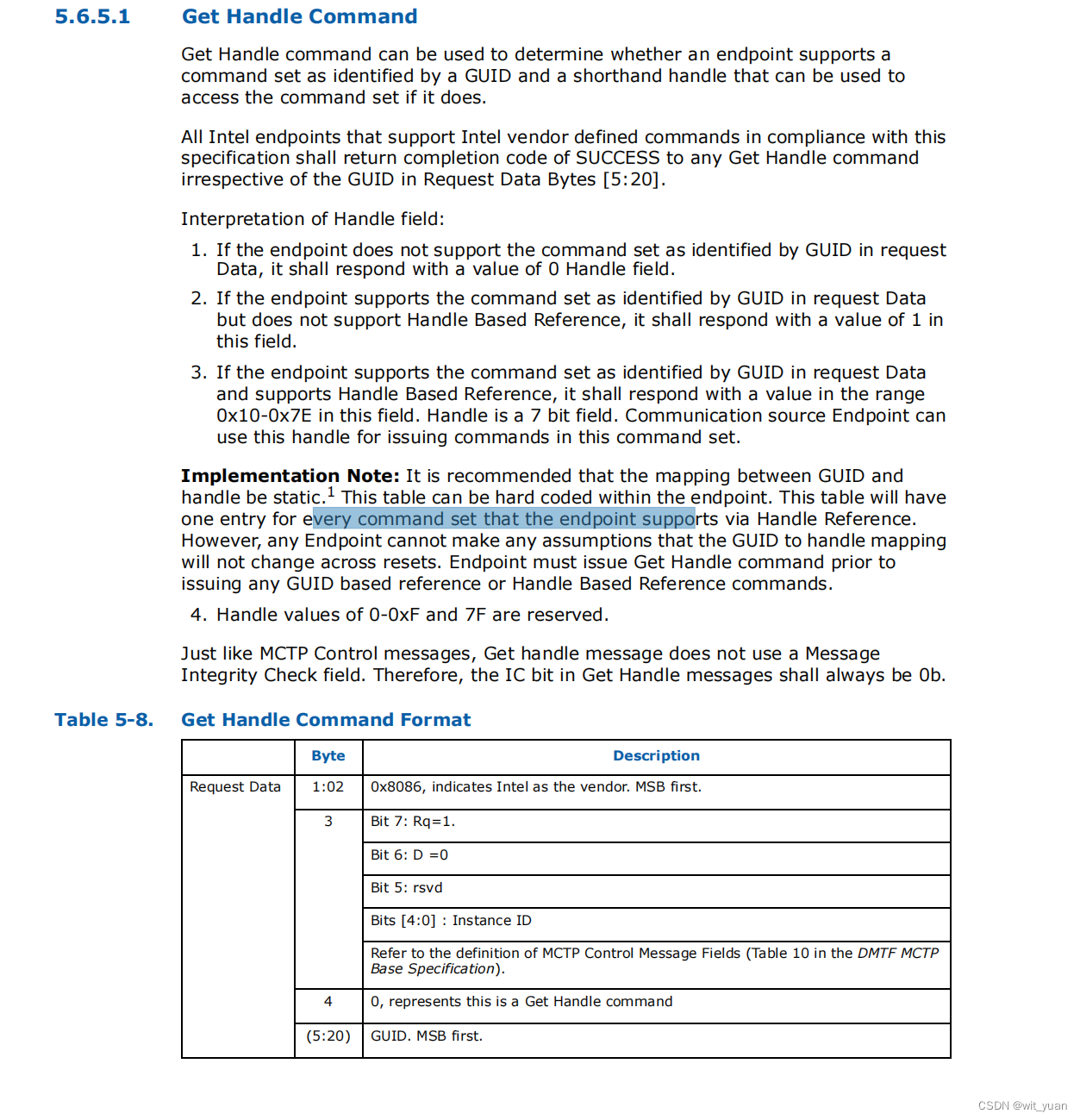

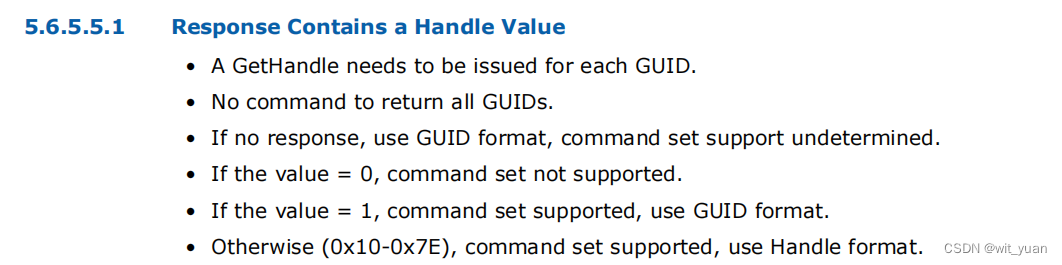

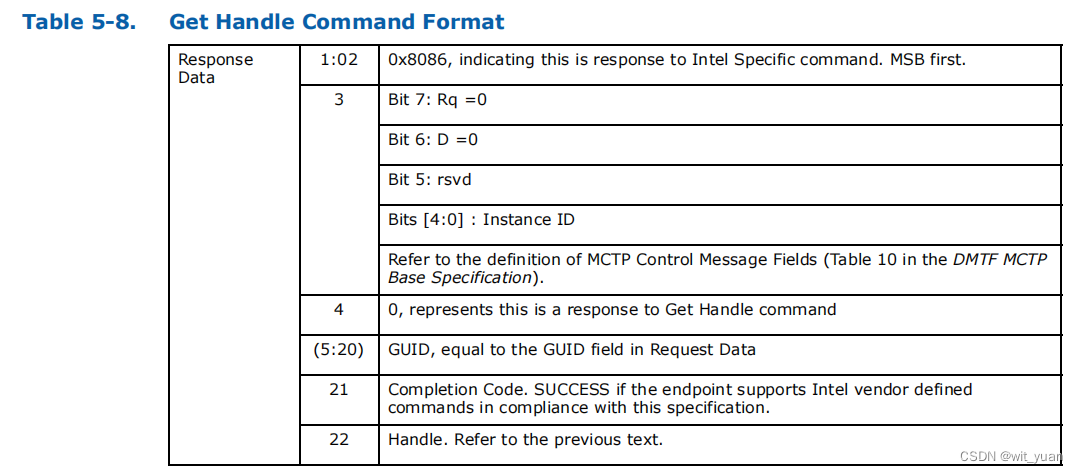

  • Get handle命令
    在这里插入图片描述
    在这里插入图片描述

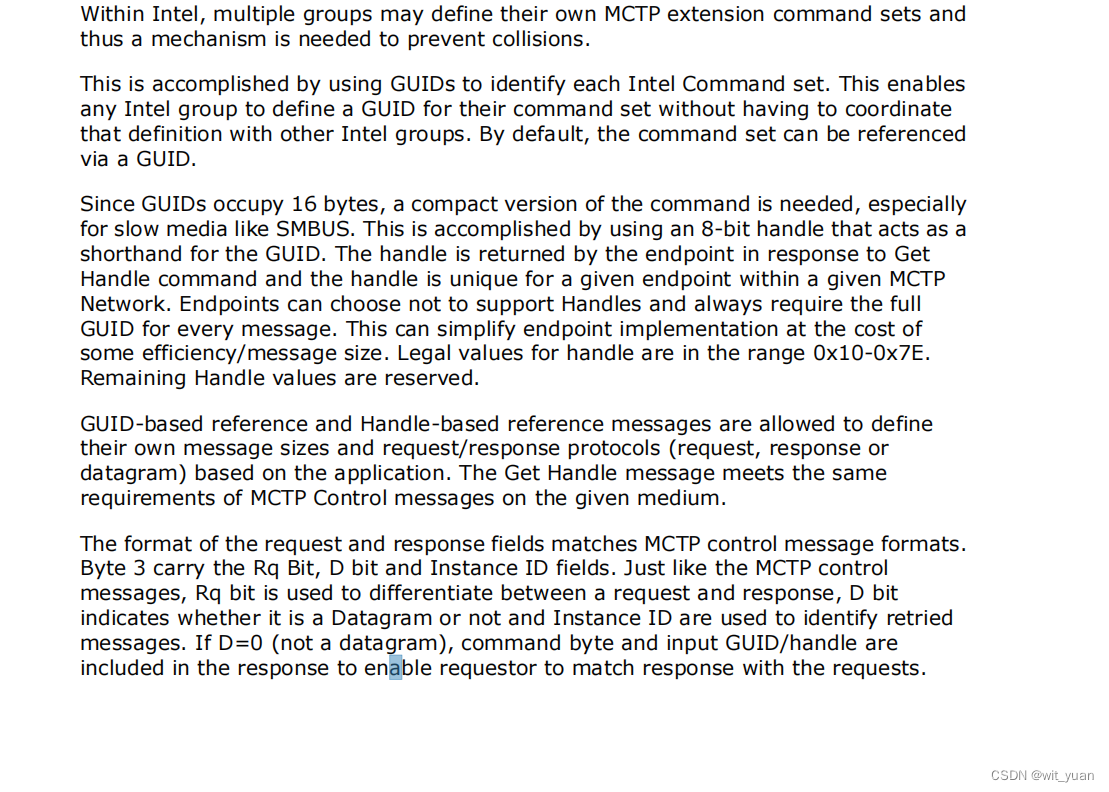

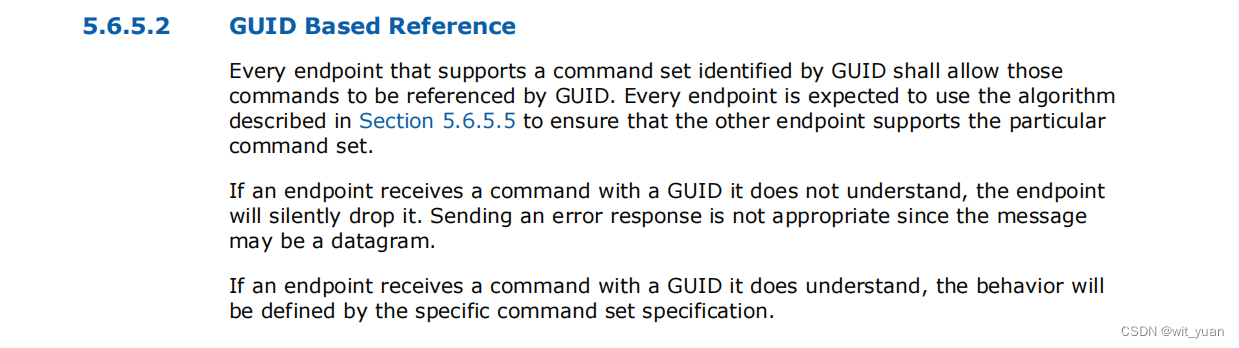

  • UUID参考

在这里插入图片描述

在这里插入图片描述

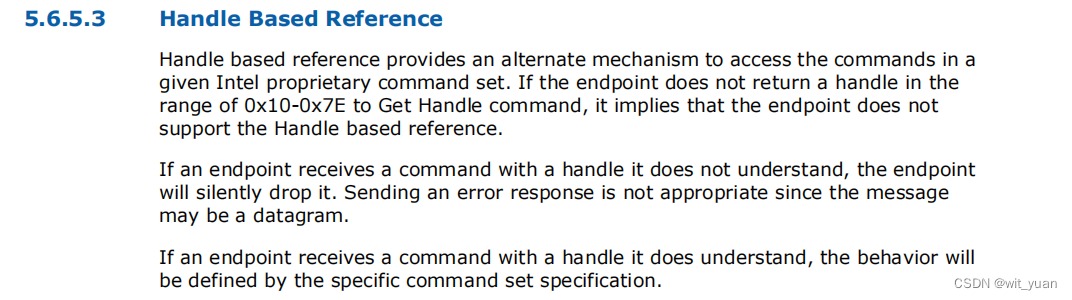

  • Handle based reference

在这里插入图片描述
在这里插入图片描述

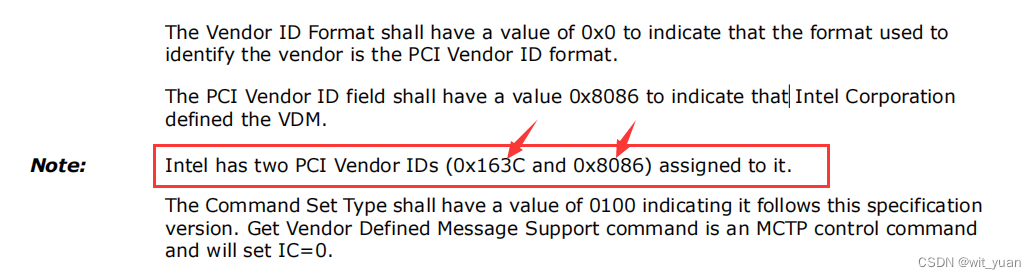

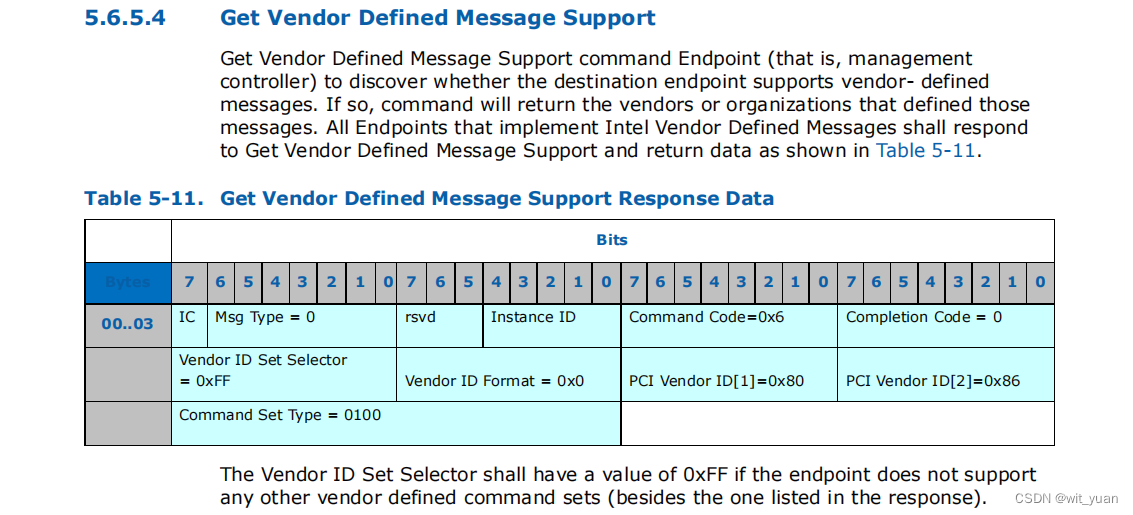

  • Get Vendor Defined Message Support

在这里插入图片描述
在这里插入图片描述

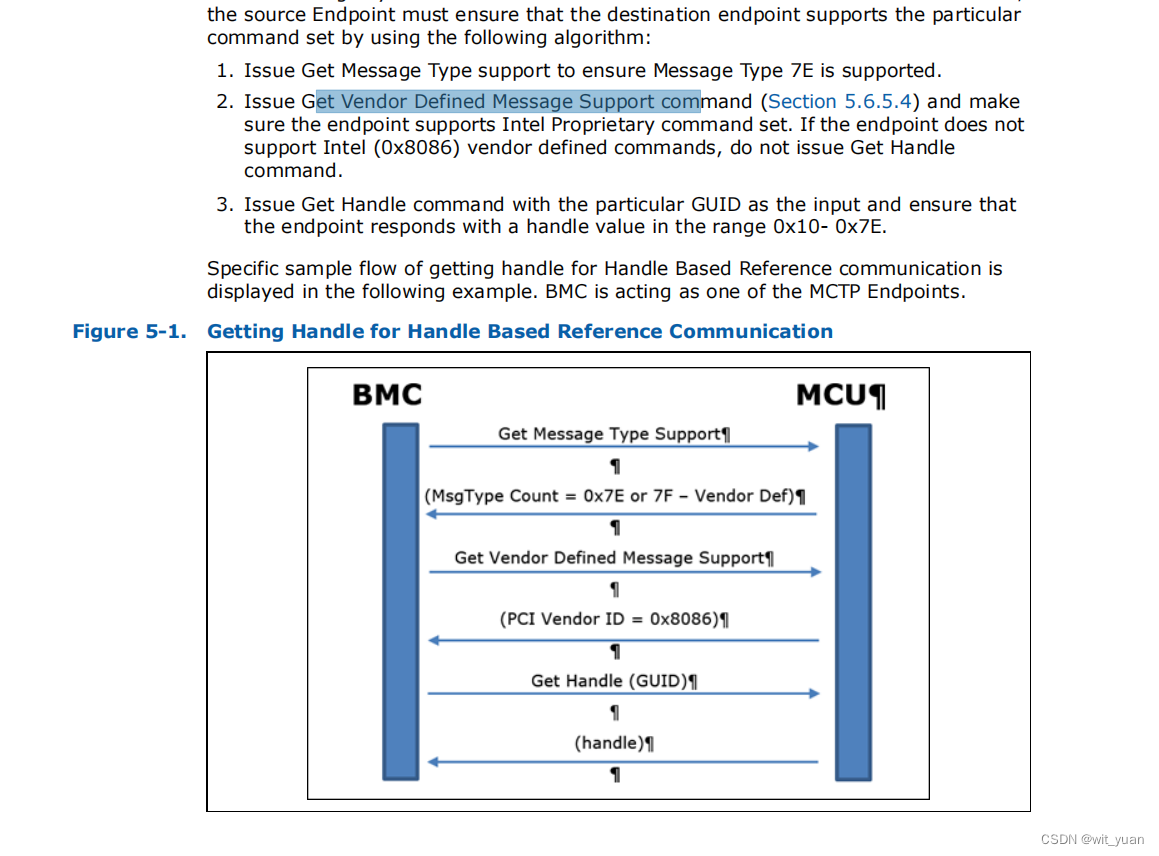

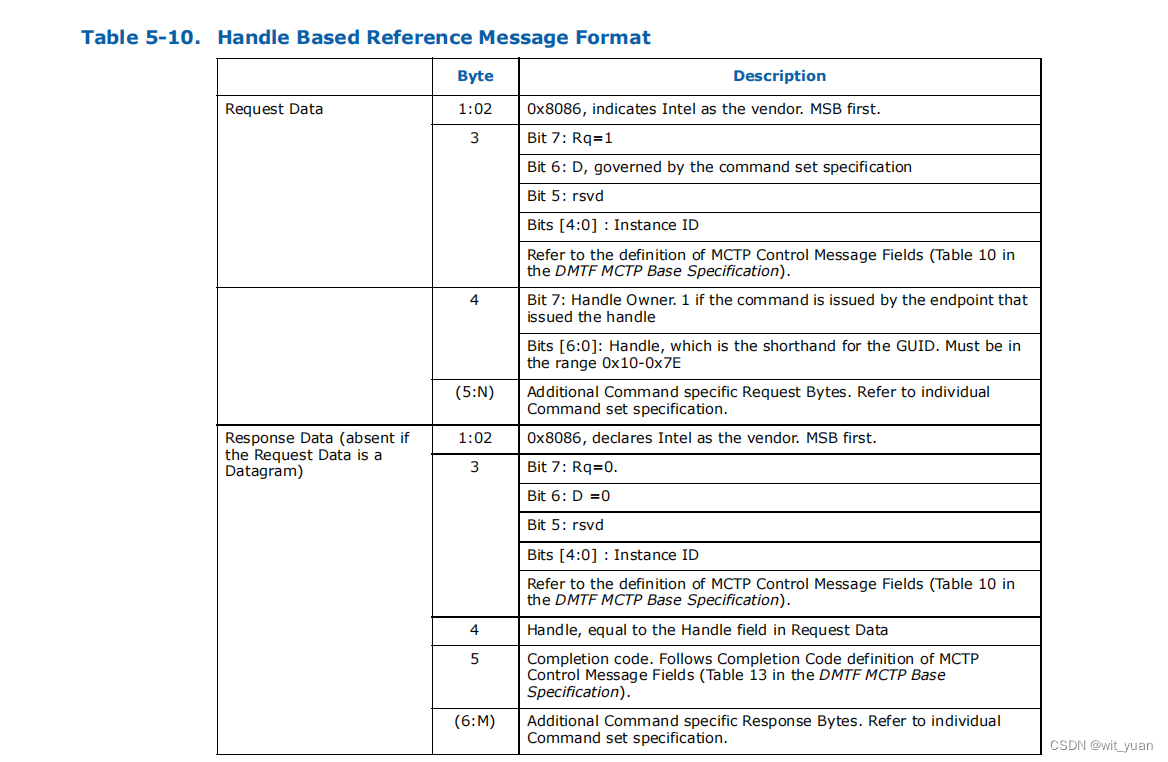

  • Get handle based reference
    在这里插入图片描述

在这里插入图片描述

2.MCTP内容

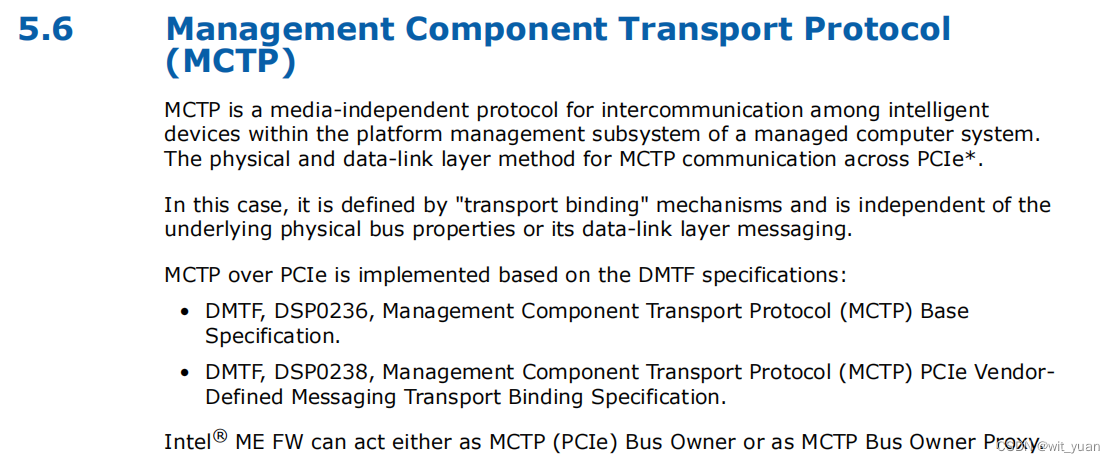

2.1 ME act as MCTP bus proxy

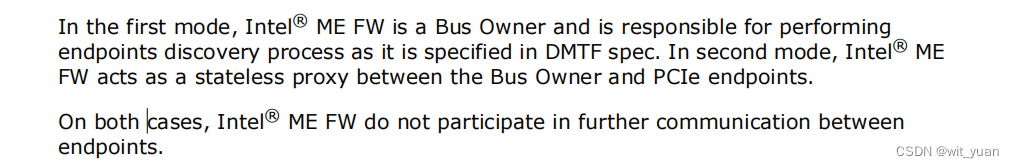

在这里插入图片描述

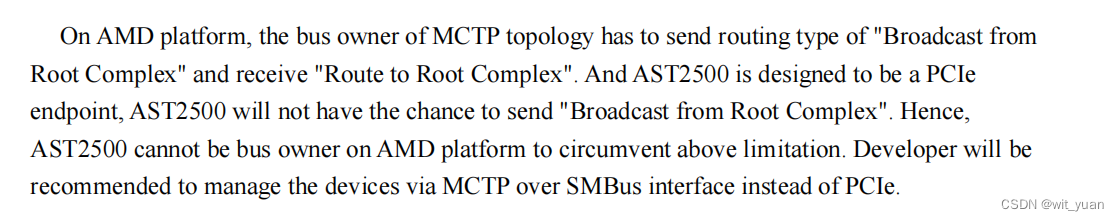

3.ast2500的mctp limitation原因

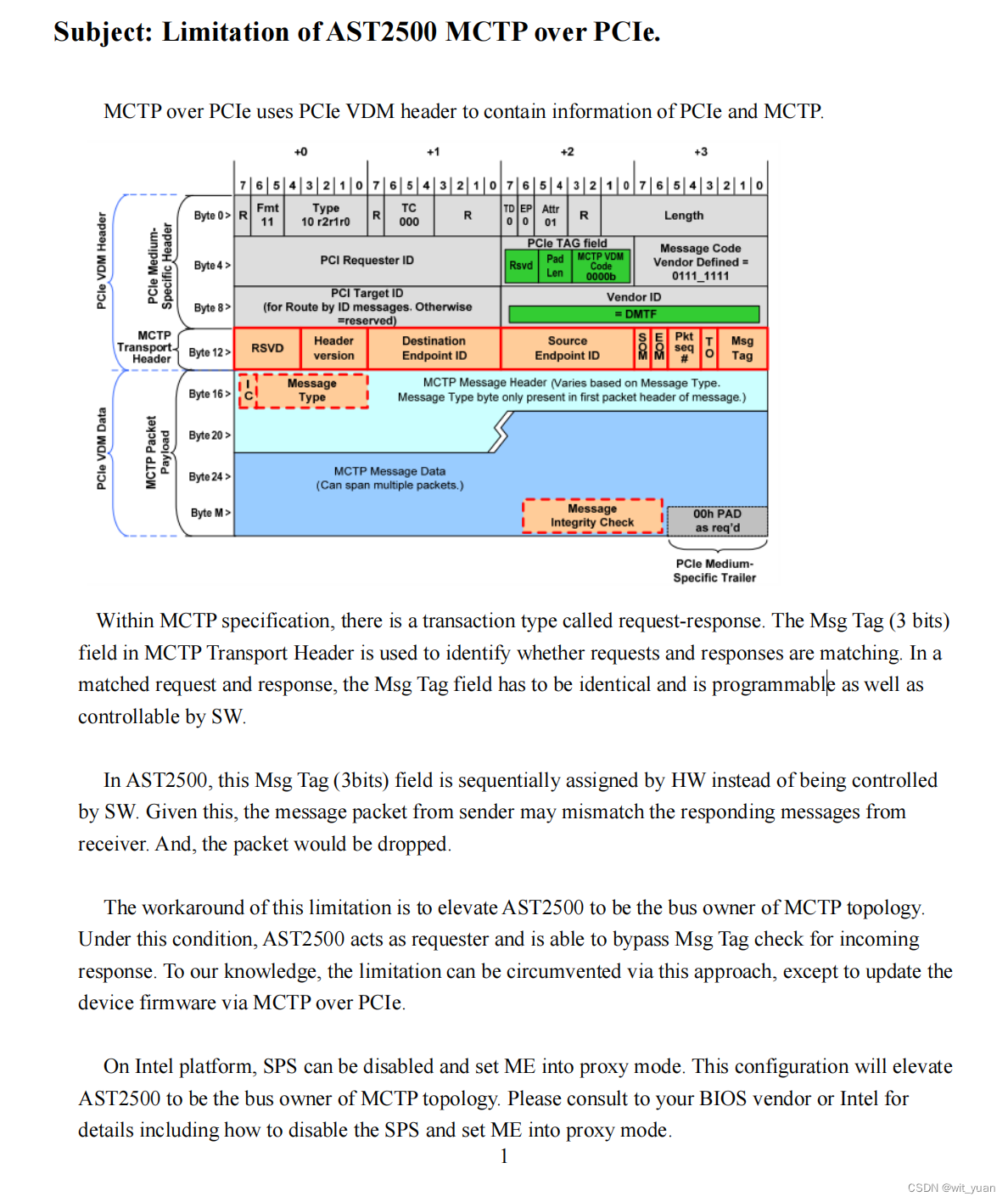

BMC只能作为mctp bus owner,不能作为mctp endpoint.见如下原因说明:

在这里插入图片描述

在这里插入图片描述
