Qt之QChart各个图表的简单使用（含源码+注释）

已于 2022-08-26 17:01:11 修改
阅读量9.1k 收藏 155
点赞数 29
分类专栏： Qt 文章标签： qt ui 开发语言
于 2022-07-24 00:24:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wj584652425/article/details/125954104
版权

文章目录

一、图表操作示例图

1.图表选择示例

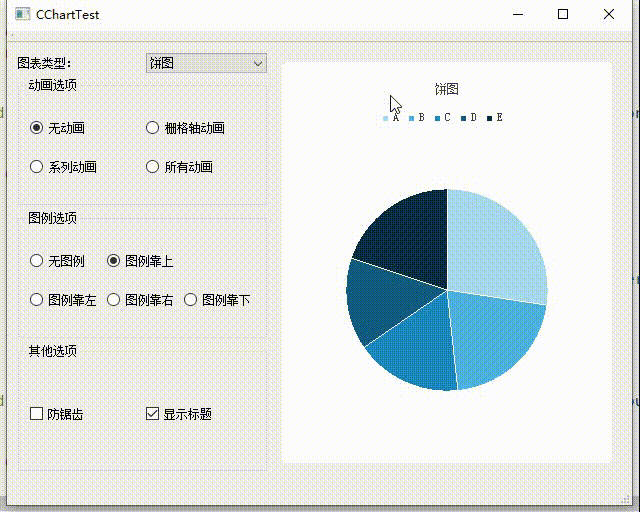

下图演示了通过下拉列表框切换图表的操作。
在这里插入图片描述

2.动画选项操作

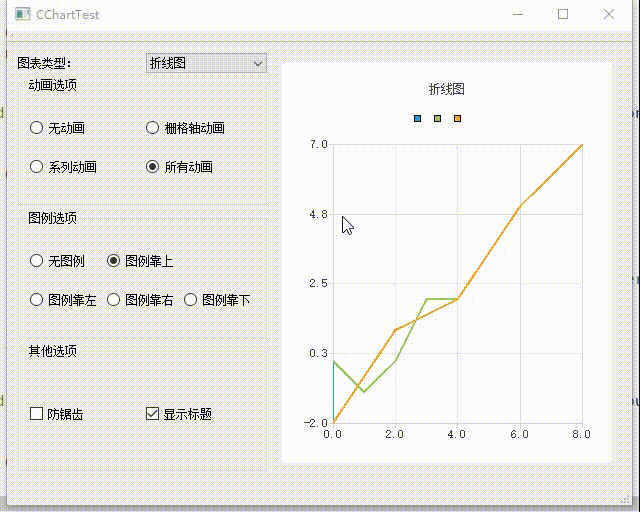

下图演示了动画选项中三种动画的效果。
在这里插入图片描述

3.图例选项操作

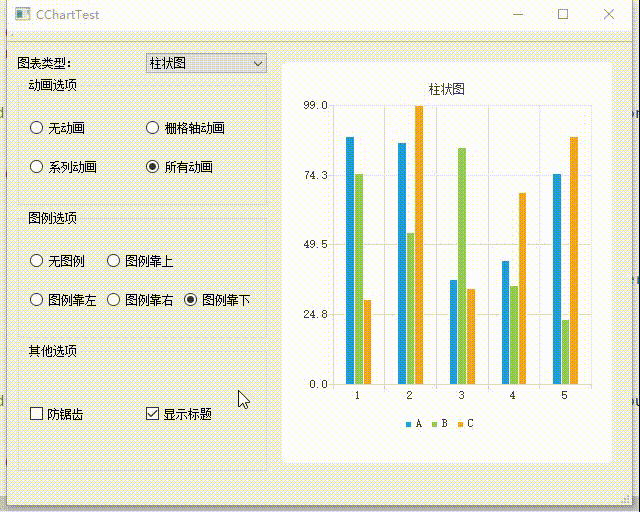

下图演示了图例选项中四种图例的显示位置。
在这里插入图片描述

4.其他选项操作

下图演示了图表添加防锯齿功能和标题的隐藏和显示。
在这里插入图片描述
提示：不会使用Qt设计师设计界面的小伙伴点击这里

二、QChart（个人理解）

  1. 使用前需要在pro文件中添加“QT +=charts”；
  2. 在头文件中添加了对应的QChart头文件还不够还需要使用对应的命名空间可通过宏定义或者using使用QChart的命名空间（详情请看代码）；
  3. QChart的数据分装层次大概为 QChartView -> QChart -> Series -> Value，就是说view装chart，chart装series， series装对应类型的值，一些图表值中可能还会细分，只要记住这个顺序，一般都不会漏掉；
  4. 在开发过程中，发现QChart有时还是不那么灵活，在使用过程中就得考虑灵活性这些了。

三、部分源码讲解

ui中添加动态属性

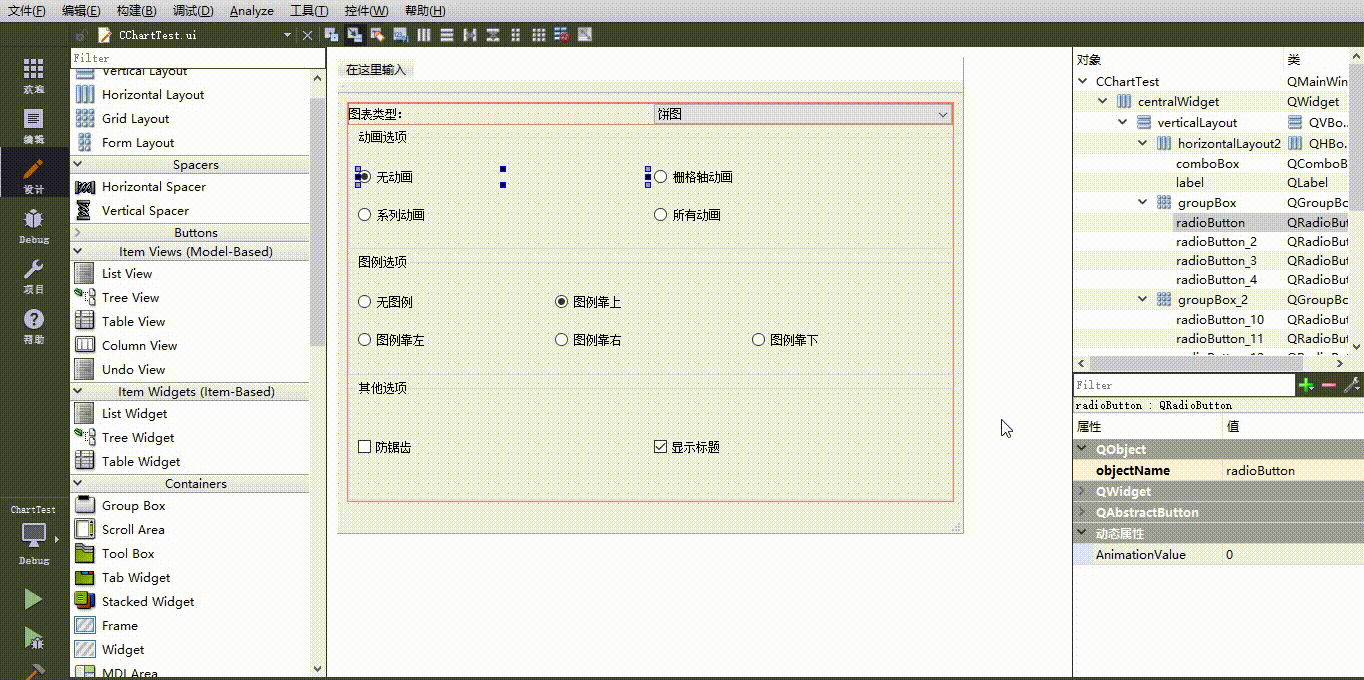

本文在ui中设置了大量的动态属性，所有按钮都有对应的动态属性，ui中添加/移除动态属性操作如下。
在这里插入图片描述

按钮组的使用

本文使用了三个（动画组、图例组、其他）按钮组链接槽函数做操作；
在帮助中查看按钮组信号，发现其有“void buttonClicked(QAbstractButton *button)”信号，正好适用于本文，于是通过该信号与槽函数链接。按钮组链接槽函数的方法有多种，这里简述三种，如下：

  1. 定义参数为(QAbstractButton *button)的槽函数，通过connect手动链接信号槽（详情查看源码）
  2. 根据Qt槽函数标准定义槽函数，在构建时会自动链接，构建格式为：“on_Object Name_Signal”(Object Name:对象名， Signal:触发槽函数的信号，详情看源码)。

四、源码

（因为本文ui中包含动态属性，所以本文会留下ui代码，可复制粘贴到ui文件使用）

CChartTest.h

#ifndef CCHARTTEST_H
#define CCHARTTEST_H

#include <QMainWindow>
#include <QtCharts>

//! 使用QChart需要使用对应的命名空间
//! 使用方法有如下两种（更改宏定义判断条件即可更换调用方法）
#if true
QT_CHARTS_USE_NAMESPACE     // 定义好的宏定义使用命名空间
#else
using namespace QtCharts;   // 常规使用命名空间的方法
#endif

namespace Ui {
class CChartTest;
}

class CChartTest : public QMainWindow
{
    Q_OBJECT

public:
    explicit CChartTest(QWidget *parent = nullptr);
    ~CChartTest();

    /**
     * @brief createPieChart 创建饼图指针
     * @return 返回饼图QChart指针
     */
    QChart *createPieChart();

    /**
     * @brief createAreaChart 创建区域图指针
     * @return 返回区域图QChart指针
     */
    QChart *createAreaChart();

    /**
     * @brief createLineChart 创建折线图指针
     * @return 返回折线图QChart指针
     */
    QChart *createLineChart();

    /**
     * @brief createSpLineChart 创建曲线图指针
     * @return 返回曲线图QChart指针
     */
    QChart *createSpLineChart();

    /**
     * @brief createBarChart 创建柱状图指针
     * @return 返回柱状图QChart指针
     */
    QChart *createBarChart();

    /**
     * @brief createScatterChart 创建散点图指针
     * @return 返回散点图QChart指针
     */
    QChart *createScatterChart();

    void setChartAttribute(QChart *chart, QString title);

private slots:
    /**
     * @brief on_comboBox_currentIndexChanged 图标类型下拉列表框索引改变槽函数
     * @param index 改变后的索引值
     */
    void on_comboBox_currentIndexChanged(int index);

    /**
     * @brief on_legendGroupButtonClicked 图例按钮组点击槽函数
     * @param button 所点击按钮
     */
    void on_legendGroupButtonClicked(QAbstractButton *button);

    /**
     * @brief on_animationGroup_buttonClicked 动画组按钮组点击槽函数
     * @param button 所点击按钮
     */
    void on_animationGroup_buttonClicked(QAbstractButton *button);

    /**
     * @brief on_otherGroup_buttonClicked 其他组按钮组点击槽函数
     * @param button 所点击按钮
     */
    void on_otherGroup_buttonClicked(QAbstractButton *button);

private:
    Ui::CChartTest      *ui;

    QChartView          *m_chartView;       // view对象（用于显示QChart图形）

    QVector<QChart *>   m_chartVector;      // 存储各个类型chart的容器
};

#endif // CCHARTTEST_H

CChartTest.cpp

#include "CChartTest.h"
#include "ui_CChartTest.h"

CChartTest::CChartTest(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::CChartTest)
{
    ui->setupUi(this);

    // 创建view对象控件
    m_chartView = new QChartView();
    // 将view空间添加到ui中
    ui->horizontalLayout->addWidget(m_chartView);

    // 添加饼图
    m_chartVector.append(createPieChart());
    // 设置默认显示饼图
    m_chartView->setChart(m_chartVector.at(0));
    // 添加柱状图
    m_chartVector.append(createBarChart());
    // 添加面积图
    m_chartVector.append(createAreaChart());
    // 添加折线图
    m_chartVector.append(createLineChart());
    // 添加曲线图
    m_chartVector.append(createSpLineChart());
    // 添加散点图
    m_chartVector.append(createScatterChart());


    // 手动连接信号槽
    connect(ui->legendGroup, SIGNAL(buttonClicked(QAbstractButton *))
            , this, SLOT(on_legendGroupButtonClicked(QAbstractButton *)));

    ui->otherGroup->setExclusive(false);    // 设置其他选项组可复选
}

CChartTest::~CChartTest()
{
    // 逆向释放图表空间（保证构造顺序和析构顺序相反）
    for(int index = m_chartVector.size() - 1; index != -1; --index)
    {
        delete m_chartVector[index];
    }

    // 释放view
    delete m_chartView;

    // 释放ui
    delete ui;
}

QChart *CChartTest::createPieChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();
    // 创建饼图系列对象
    QPieSeries *series = new QPieSeries(chart);
    // 遍历假数据容器将数据添加到series对象中

    qsrand(QDateTime::currentMSecsSinceEpoch() % 20000);

    // 添加图表值
    for(int index = 0; index != 5; ++index)
    {
        series->append(QString(65 + index), rand() % 100);
    }

    // 将series添加到QChart对象中
    chart->addSeries(series);

    // 设置通用属性
    setChartAttribute(chart, "饼图");
    // 返回QChart对象
    return chart;
}

QChart *CChartTest::createAreaChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();

    // 添加图表值
    //! 创建区域图系列对象
    //! 区域图的系列对象
    QLineSeries *lowerSeries = nullptr;
    for(int count = 1; count != 3; ++count)
    {
        // 创建折线图系列对象
        QLineSeries *upperSeries = new QLineSeries(chart);
        for(int index = 1; index != 5; ++index)
        {
            upperSeries->append(index , index * count * 5 + rand() % 5);
        }
        // 将series添加到QChart对象中
        QAreaSeries *series = new QAreaSeries(upperSeries, lowerSeries);
        lowerSeries = upperSeries;
        chart->addSeries(series);
    }

    // 设置通用属性
    setChartAttribute(chart, "面积图");
    // 返回QChart对象
    return chart;
}

QChart *CChartTest::createLineChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();

    // 添加图表值
    for(int count = 0; count != 3; ++count)
    {
        // 创建折线图系列对象
        QLineSeries *series = new QLineSeries(chart);
        for(int index = 0; index != 5; ++index)
        {
            series->append(index * count, index * count - rand() % 3);
        }
        // 将series添加到QChart对象中
        chart->addSeries(series);
    }

    // 设置通用属性
    setChartAttribute(chart, "折线图");
    // 返回QChart对象
    return chart;
}

QChart *CChartTest::createSpLineChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();

    // 添加图表值
    for(int count = 0; count != 3; ++count)
    {
        // 创建曲线图系列对象
        QSplineSeries *series = new QSplineSeries(chart);
        for(int index = 0; index != 5; ++index)
        {
            series->append(index * count, index * count - rand() % 8);
        }
        // 将series添加到QChart对象中
        chart->addSeries(series);
    }

    // 设置通用属性
    setChartAttribute(chart, "曲线图");
    // 返回QChart对象
    return chart;
}

QChart *CChartTest::createBarChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();
    // 创建饼图系列对象
    QBarSeries *series = new QBarSeries(chart);

    qsrand(QDateTime::currentMSecsSinceEpoch() % 20000);

    // 添加图表值
    for(int count = 0; count != 3; ++count)
    {
        // 创建曲线图系列对象
        QBarSet *set = new QBarSet(QString(65 + count));
        for(int index = 0; index != 5; ++index)
        {
            set->append(rand() % 100);
        }
        series->append(set);
    }

    // 将series添加到QChart对象中
    chart->addSeries(series);

    // 设置通用属性
    setChartAttribute(chart, "柱状图");
    // 返回QChart对象
    return chart;
}

QChart *CChartTest::createScatterChart()
{
    // 创建QChart对象
    QChart *chart = new QChart();

    // 添加图表值
    for(int count = 0; count != 3; ++count)
    {
        // 创建曲线图系列对象
        QScatterSeries *series = new QScatterSeries(chart);
        for(int index = 0; index != 5; ++index)
        {
            series->append(index , index * count * 5 + rand() % 5);
        }
        // 将series添加到QChart对象中
        chart->addSeries(series);
    }

    // 设置通用属性
    setChartAttribute(chart, "散点图");
    // 返回QChart对象
    return chart;
}

void CChartTest::setChartAttribute(QChart *chart, QString title)
{
    // 创建默认坐标轴
    chart->createDefaultAxes();
    // 设置标题
    chart->setTitle(title);
    // 设置data，在设置标题时使用
    chart->setData(Qt::UserRole, title);
}

void CChartTest::on_comboBox_currentIndexChanged(int index)
{
    // 拿到chart容器中相同索引位置的QChart对象，并将其设置到view对象上
    QChart *chart = m_chartVector[index];
    m_chartView->setChart(chart);
}

void CChartTest::on_legendGroupButtonClicked(QAbstractButton *button)
{
    // 拿到发送信号的单选按钮
    QRadioButton *btn = dynamic_cast<QRadioButton *>(button);
    // 遍历图表容器，将legend的aign属性设为当前按钮对应的属性状态
    foreach(QChart *chart, m_chartVector)
    {
        //! 拿到当前单选按钮的属性值并强转为Qt::Alignment类型
        //!
        Qt::Alignment align = static_cast<Qt::Alignment>(btn->property("LegendValue").toUInt());
        // 将类型值设置到当前图表上
        chart->legend()->setAlignment(align);
    }
}

void CChartTest::on_animationGroup_buttonClicked(QAbstractButton *button)
{
    // 拿到发送信号的单选按钮
    QRadioButton *btn = dynamic_cast<QRadioButton *>(button);
    // 遍历图表容器，将chart的动画设为当前按钮对应的属性状态
    foreach(QChart *chart, m_chartVector)
    {
        //! 拿到当前单选按钮的属性值并强转为Qt::AnimationOption
        //! 其属性值为对应动画的int值，可通过帮助查看具体值
        QChart::AnimationOption animation = static_cast<QChart::AnimationOption>(btn->property("AnimationValue").toUInt());
        // 将类型值设置到当前图表上
        chart->setAnimationOptions(animation);
    }

}

void CChartTest::on_otherGroup_buttonClicked(QAbstractButton *button)
{
    // 拿到发送信号的复选按钮
    QCheckBox *btn = dynamic_cast<QCheckBox *>(button);
    // 判断所点击按钮的勾选状态
    bool checked = btn->isChecked();
    // 通过按钮动态属性判断按钮操作
    switch(btn->property("btnType").toInt())
    {
    case 0:
    {
        // 设置view的防锯齿，其还包含其他防锯齿选项，可查看帮助了解
        m_chartView->setRenderHint(QPainter::Antialiasing, checked);
        break;
    }
    case 1:
    {
        foreach(QChart *chart, m_chartVector)
        {
            // 通过三目运算符判断标题是否获取data中的值
            QString title = checked? chart->data(Qt::UserRole).toString(): "";
            // 设置标题
            chart->setTitle(title);
        }
        break;
    }
    default:
        break;
    }

}

CChartTest.ui

<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
 <class>CChartTest</class>
 <widget class="QMainWindow" name="CChartTest">
  <property name="geometry">
   <rect>
    <x>0</x>
    <y>0</y>
    <width>625</width>
    <height>475</height>
   </rect>
  </property>
  <property name="windowTitle">
   <string>CChartTest</string>
  </property>
  <widget class="QWidget" name="centralWidget">
   <layout class="QHBoxLayout" name="horizontalLayout">
    <item>
     <layout class="QVBoxLayout" name="verticalLayout" stretch="0,1,1,1">
      <item>
       <layout class="QHBoxLayout" name="horizontalLayout2">
        <item>
         <widget class="QLabel" name="label">
          <property name="text">
           <string>图表类型：</string>
          </property>
         </widget>
        </item>
        <item>
         <widget class="QComboBox" name="comboBox">
          <item>
           <property name="text">
            <string>饼图</string>
           </property>
          </item>
          <item>
           <property name="text">
            <string>柱状图</string>
           </property>
          </item>
          <item>
           <property name="text">
            <string>面积图</string>
           </property>
          </item>
          <item>
           <property name="text">
            <string>折线图</string>
           </property>
          </item>
          <item>
           <property name="text">
            <string>曲线图</string>
           </property>
          </item>
          <item>
           <property name="text">
            <string>散点图</string>
           </property>
          </item>
         </widget>
        </item>
       </layout>
      </item>
      <item>
       <widget class="QGroupBox" name="groupBox">
        <property name="title">
         <string>动画选项</string>
        </property>
        <layout class="QGridLayout" name="gridLayout">
         <item row="0" column="0">
          <widget class="QRadioButton" name="radioButton">
           <property name="text">
            <string>无动画</string>
           </property>
           <property name="checked">
            <bool>true</bool>
           </property>
           <property name="AnimationValue" stdset="0">
            <number>0</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">animationGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="0" column="1">
          <widget class="QRadioButton" name="radioButton_2">
           <property name="text">
            <string>栅格轴动画</string>
           </property>
           <property name="AnimationValue" stdset="0">
            <number>1</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">animationGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="1" column="0">
          <widget class="QRadioButton" name="radioButton_3">
           <property name="text">
            <string>系列动画</string>
           </property>
           <property name="AnimationValue" stdset="0">
            <number>2</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">animationGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="1" column="1">
          <widget class="QRadioButton" name="radioButton_4">
           <property name="text">
            <string>所有动画</string>
           </property>
           <property name="AnimationValue" stdset="0">
            <number>3</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">animationGroup</string>
           </attribute>
          </widget>
         </item>
        </layout>
       </widget>
      </item>
      <item>
       <widget class="QGroupBox" name="groupBox_2">
        <property name="title">
         <string>图例选项</string>
        </property>
        <layout class="QGridLayout" name="gridLayout_2">
         <item row="0" column="0">
          <widget class="QRadioButton" name="radioButton_9">
           <property name="text">
            <string>无图例</string>
           </property>
           <property name="LegendValue" stdset="0">
            <number>0</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">legendGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="0" column="1">
          <widget class="QRadioButton" name="radioButton_11">
           <property name="text">
            <string>图例靠上</string>
           </property>
           <property name="checked">
            <bool>true</bool>
           </property>
           <property name="LegendValue" stdset="0">
            <UInt>32</UInt>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">legendGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="1" column="0">
          <widget class="QRadioButton" name="radioButton_12">
           <property name="text">
            <string>图例靠左</string>
           </property>
           <property name="LegendValue" stdset="0">
            <number>1</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">legendGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="1" column="1">
          <widget class="QRadioButton" name="radioButton_10">
           <property name="text">
            <string>图例靠右</string>
           </property>
           <property name="LegendValue" stdset="0">
            <number>2</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">legendGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="1" column="2">
          <widget class="QRadioButton" name="radioButton_13">
           <property name="text">
            <string>图例靠下</string>
           </property>
           <property name="LegendValue" stdset="0">
            <number>64</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">legendGroup</string>
           </attribute>
          </widget>
         </item>
        </layout>
       </widget>
      </item>
      <item>
       <widget class="QGroupBox" name="groupBox_3">
        <property name="title">
         <string>其他选项</string>
        </property>
        <layout class="QGridLayout" name="gridLayout_3">
         <item row="0" column="1">
          <widget class="QCheckBox" name="checkBox_2">
           <property name="text">
            <string>显示标题</string>
           </property>
           <property name="checked">
            <bool>true</bool>
           </property>
           <property name="btnType" stdset="0">
            <number>1</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">otherGroup</string>
           </attribute>
          </widget>
         </item>
         <item row="0" column="0">
          <widget class="QCheckBox" name="checkBox">
           <property name="text">
            <string>防锯齿</string>
           </property>
           <property name="btnType" stdset="0">
            <number>0</number>
           </property>
           <attribute name="buttonGroup">
            <string notr="true">otherGroup</string>
           </attribute>
          </widget>
         </item>
        </layout>
       </widget>
      </item>
     </layout>
    </item>
   </layout>
  </widget>
  <widget class="QMenuBar" name="menuBar">
   <property name="geometry">
    <rect>
     <x>0</x>
     <y>0</y>
     <width>625</width>
     <height>23</height>
    </rect>
   </property>
  </widget>
  <widget class="QToolBar" name="mainToolBar">
   <attribute name="toolBarArea">
    <enum>TopToolBarArea</enum>
   </attribute>
   <attribute name="toolBarBreak">
    <bool>false</bool>
   </attribute>
  </widget>
  <widget class="QStatusBar" name="statusBar"/>
 </widget>
 <layoutdefault spacing="6" margin="11"/>
 <resources/>
 <connections/>
 <buttongroups>
  <buttongroup name="animationGroup"/>
  <buttongroup name="legendGroup"/>
  <buttongroup name="otherGroup"/>
 </buttongroups>
</ui>

main.cpp

#include "CChartTest.h"
#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    CChartTest w;
    w.show();

    return a.exec();
}

总结

本文功能不算完整，理论上说各个图表的选项独立，不是通用的更好（就是说每次点击按钮只改变当前图表的属性），有兴趣的伙伴可以优化此功能，其实除了本文的功能只是皮毛，QChart还有许多神奇操作，学无止境，就一起去发掘吧。
终于把这文章写完了，足足拖了我两周，最近实在是没时间，也太忙了，每天下了班根本不想敲代码，只想躺平，然后就拖到了现在😂。
最后给自己也给大家说“不做思想上的巨人行动上的矮子”，那就休息了，晚安😁。

相关文章

Qt之QtDataVisualization各三维图表的简单使用（含源码+注释）

友情提示——哪里看不懂可私哦，让我们一起互相进步吧
（创作不易，请留下一个免费的赞叭 谢谢 ^o^/)

注：文章为作者编程过程中所遇到的问题和总结，内容仅供参考，若有错误欢迎指出。
注：如有侵权，请联系作者删除

lw向北.
关注
  • 29
    点赞
  • 踩
  • 155
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 19
    评论
专栏目录
qtCharts----柱状图、折线图、饼图、曲线图
weixin_61196167的博客
10-09 4557
123
QChart以时间为x轴绘制曲线（源码）
11-29
具体查看博文，https://blog.csdn.net/automoblie0/article/details/121612799?spm=1001.2014.3001.5501
QChart数据可视化应用
weixin_42887343的博客
05-28 4196
前言 定义 数据可视化的定义有很多,像百度百科的定义是：数据可视化，是关于数据视觉表现形式的科学技术研究。其中，这种数据的视觉表现形式被定义为，一种以某种概要形式抽提出来的信息，包括相应信息单位的各种属性和变量。其实就是利用运用计算机图形学、图像、人机交互等技术，将采集或模拟的数据映射为可识别的图形、图像，说白了就是使用图像形式展示数据。 分类 常用的数据可视化有柱状图、线状图、条形图、面积图、饼图、点图、仪表盘、走势图外，还有和弦图、圈饼图、金字塔、漏斗图、K线图、关系图、网络图、玫瑰图、帕累托图、数学公
【QT学习十三】QChart
从此不归路
02-08 1117
概述QChart 是 Qt Charts 模块中的主要类之一，用于管理图表的系列、图例和坐标轴的图形表示。QChart 类提供了强大的图表绘制功能，能够轻松创建和展示各种类型的图表，包括折线图、柱状图、饼图等。
Qt之QChart使用
我智商开挂的博客
12-25 3123
1、QChartView视图组件(画布)，无法单独进行显示，需要依附其他组件进行显示，如在窗口设计界面先放置一个QGraphicsView组件，然后升级为QChartView；随后QChartView通过setChart将QChart添加为显示的图表。 2、QChart代表一个图表对象，可以包含一个或多个QAbstractSeries（系列）对象。它提供了管理和控制图表的方法，如添加/移除系列、设置图表标题、轴标签等。3、QAbstractSeries是所有系列类的基类，代表图表中的一个系列。派生类包括QL
QT之QChart使用指南
weixin_44278927的博客
06-18 1万+
问题1：如何在设计界面中添加QCharView控件？ 1 首先在项目配置文件添加 charts 模块 Qt += charts 2 打开设计界面，将 Widget 容器，拖动到界面上，鼠标右击 Widget 容器，选择提升的窗口部件，选择基类名称 QWidget，提示的类名称 输入QChartView, 点击添加。 3 选中QChartView，点击提升，此时原QWidget控件就会变为QCharView控件。 4 在项目头文件中中导入QtCharts #include <QtChart
QChart的简单使用
热门推荐
weixin_42692504的博客
06-22 2万+
Qt 一般使用图标等一般是使用QChart (Qt5.7以后才有) 或者QCustomPlot (自定义图标来绘制图标) QWT第三方控件。 使用QChart 要在安装Qt的选择QChart 模块 否则 不能使用！！！ 我用的是Qt5.8的就跟多案例 我就随便距离几个把 饼状图 主要代码 m_chart = new QChart(); QPieSeries *series = new QPieSeries(); //连续的餅图数据 series->append("水果:30%", 3);
QT——Qchart实时动态曲线绘制
qq_50532267的博客
10-22 1万+
以下绘制以时间为横坐标，以随机数为纵坐标的实时动态曲线，此例子是每隔1s更新曲线。
qt qchart学习
baidu_16370559的博客
02-22 2132
新图表的所有权被传递给图表视图，并且先前图表的所有权被释放。3. 在使用QChart的各个控件之前，引用头文件并必须先声明一个命名空间。QChartView是QGraphicsView子类，相当于是显示图表的视图。QChart是QGraphicsItem的子类，相当于是显示图表的图形项。
Qt GUI开发（一）—— Qt Chart的简单使用
Augtons 的博客
07-09 8448
Qt Chart是一个十分漂亮的Qt图表库，用来显示图表。 支持很多种常用的图表类型（点击下方链接跳转Qt文档官网查看样式）使用 c++ 二、在QtCreator设计器里放置QChartView 1. 前言 众所周知QtCreator的设计器里默认没有QChartView的。 网上有方法是手动编译 qt/charts 的plugin，然后安装。但是博主测试之后虽然编译通过也安装成功了，但是QtCreator里仍然没有。这里给大家放上编译方法。大家可以自行尝试，本文重点不在此部分 出现这个就表示成功了
Qt实战教程第2篇 数据库 QSqlTableModel分页查询、增删改查 含源码+注释
03-19
Qt实战教程第2篇 数据库 QSqlTableModel分页查询、增删改查 含源码+注释
基于c++和Qt开发的电子邮件系统源码+代码注释.zip
07-05
【资源介绍】 基于c++和Qt开发的电子邮件系统源码+代码注释.zip 该项目是个人毕设项目，答辩评审分达到95分，代码都经过调试测试，确保可以运行！欢迎下载使用，可用于小白学习、进阶。 该资源主要针对计算机、通信、自动化等相关专业的学生、老师或从业者下载使用，亦可作为期末课程设计、课程大作业、毕业设计等。 项目整体具有较高的学习借鉴价值！基础能力强的可以在此基础上修改调整，以实现不同的功能。 基于Qt的简易内部电子邮件系统 ### Dependency Qt 4.8.0 ### Usage 首先要先注册账号，然后登陆账号。 发送邮件后，可以在个人信息中点击切换账号按钮，或者直接退出，登陆另一个账号在收件箱内查看邮件。 运行后，会在当前目录生成一个data的文件，就是数据库的存储文件。 **目前已经实现的功能有：** - 注册账号 - 发邮件 - 收邮件 - 删邮件 - 标记星标邮件 - 查看邮件信息 - 更改个人信息 **需要改进的地方：** - 程序是单机版，不能两台电脑互发邮件。 - 有一些按钮仅仅留作一个接口，没有实现功能。
QT图表说明注释源码.zip
04-11
QT图表说明注释源码
基于QT实现教务管理系统c++源码(课程设计源码+代码注释).zip
06-02
基于QT实现教务管理系统c++源码(课程设计源码+代码注释).zip 【项目介绍】 E-R图设计 我们使用QT构建了一个教务管理系统，与数据库相连，实现的实体有学生、课程、管理员、老师，关系以表的形式存在。 E-R图设计 我们使用QT构建了一个教务管理系统，与数据库相连，实现的实体有学生、课程、管理员、老师，关系以表的形式存在。 E-R图设计 我们使用QT构建了一个教务管理系统，与数据库相连，实现的实体有学生、课程、管理员、老师，关系以表的形式存在。 【备注】 该项目代码主要针对计算机、自动化等相关专业的学生或者从业者下载使用，代码经过运行验证，放心下载使用。 该项目也可作为期末课程设计、课程大作业、毕业设计等。具有较高的学习借鉴价值！也可直接当做个人项目使用
QChart鼠标悬停显示
02-16
https://blog.csdn.net/gdizcm/article/details/125417811?spm=1001.2014.3001.5501对应的鼠标悬停程序，里面的数据改成了浮点数。
qt使用QChart绘制灰度直方图源码
10-26
基于qt5.15.2，与《Day38QChart绘制直方图》文章对应，留下数据更新接口便于直接嵌入程序使用。
课程设计C++开发基于Qt ffmpeg实现的视频播放器源码+详细注释.zip
10-26
C++开发基于Qt ffmpeg实现的视频播放器源码+详细注释.zipC++开发基于Qt ffmpeg实现的视频播放器源码+详细注释.zipC++开发基于Qt ffmpeg实现的视频播放器源码+详细注释.zipC++开发基于Qt ffmpeg实现的视频播放器源码+...
Qt QLineEdit详解
最新发布
希望能帮助大家，希望大家多多支持，你们的支持是我前进的动力。
04-29 925
QLineEdit是一个单行文本编辑器。行编辑允许用户使用一组有用的编辑功能输入和编辑单行纯文本，包括撤消和重做、剪切和粘贴以及拖放。通过更改行编辑的echoMode，它也可以用作“只写”字段，用于密码等输入。文本的长度可以限制为maxLength，文本可以使用validator或inputMask进行任意约束，也可以同时使用这两种方法。在同一行编辑的validator和inputMask之间切换时，最好清除validator或输入mask，以防止出现未定义的行为。
qtvs添加qchart_QT5的QChart使用记录
05-23
要在Qt项目中使用QChart，需要在.pro文件中添加以下行： ```qmake QT += charts ``` 然后，在代码中包含QChart的头文件： ```cpp #include <QtCharts/QChart> ``` 接下来，可以在代码中创建一个QChart对象，将数据添加到其中，以及将它们显示在一个QChartView中。 以下是一个简单的示例代码，它创建了一个简单的线状图： ```cpp #include <QtWidgets/QApplication> #include <QtCharts/QChartView> #include <QtCharts/QLineSeries> int main(int argc, char *argv[]) { QApplication a(argc, argv); QLineSeries *series = new QLineSeries(); series->append(0, 6); series->append(2, 4); series->append(3, 8); series->append(7, 4); series->append(10, 5); QChart *chart = new QChart(); chart->legend()->hide(); chart->addSeries(series); chart->createDefaultAxes(); chart->setTitle("Simple line chart example"); QChartView *chartView = new QChartView(chart); chartView->setRenderHint(QPainter::Antialiasing); chartView->show(); return a.exec(); } ``` 这段代码创建了一个QLineSeries对象，将数据添加到其中，创建了一个QChart对象，将该系列添加到其中，创建了一个QChartView对象，并将其用于显示该图表。最后，它在屏幕上显示了图表。 更多有关QChart的用法和示例，请参考Qt官方文档。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 19
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

lw向北.

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
