一、VXLAN技术

VXLAN（Virtual eXtensible Local Area Network，虚拟扩展局域网），是由IETF定义的NVO3（Network Virtualization over Layer 3）标准技术之一，是对传统VLAN协议的一种扩展。VXLAN的特点是将L2的以太帧封装到UDP报文（即L2 over L4）中，并在L3网络中传输。

主要特征和组成部分包括：

1. Overlay Network： VXLAN创建了一个逻辑上的覆盖网络，允许在底层物理网络之上构建虚拟网络。这个覆盖网络通过虚拟网络标识符（VNI）来区分不同的虚拟网络。
2. 封装： VXLAN使用UDP（User Datagram Protocol）封装来传输虚拟网络的数据包。每个VXLAN数据包都被封装在一个UDP包中，UDP的目的端口通常是4789。
3. VXLAN头： VXLAN头部包含了VXLAN网络标识符（VNI），用于标识虚拟网络，以及其他一些字段。
4. 扩展性： VXLAN通过使用24位的VNI提供了16,777,216（2^24）个虚拟网络标识符，从而支持大规模的虚拟网络。
5. 多租户隔离： VXLAN允许在同一物理网络上创建多个虚拟网络，从而实现多租户隔离。每个虚拟网络都有独立的VNI，使其与其他虚拟网络相互隔离。
6. 跨子网： VXLAN允许虚拟网络跨越物理子网，使得虚拟机能够在不同的物理子网上移动而无需修改其IP地址。
7. 用途： VXLAN通常用于构建跨数据中心的云计算网络、实现虚拟机迁移、多租户环境隔离等场景。

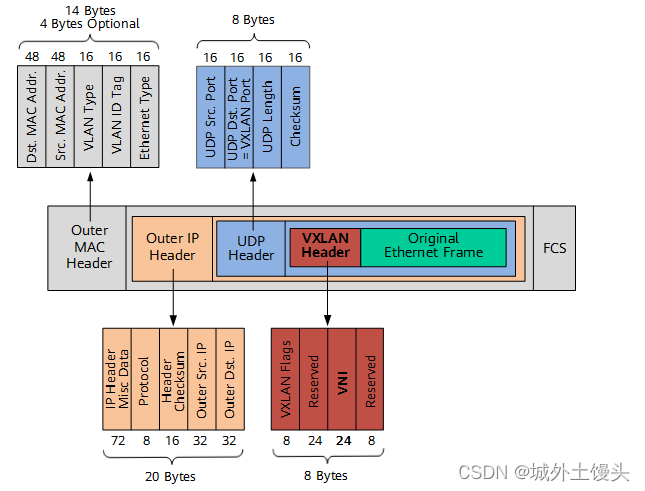

1、VXLAN数据包格式

由上可以看出VXLAN将原始L2帧封装到L4 UDP报文中。

2、VXLAN协议原理

• VTEP（VXLAN Tunnel Endpoints，VXLAN 隧道端点）：VXLAN 网络的边缘设备，用来进行 VXLAN 报文的处理（封包和解包）。VTEP 可以是网络设备（比如交换机），也可以是一台机器（比如虚拟化集群中的宿主机）。
• VNI（VXLAN Network Identifier，VXLAN 网络标识符）：VNI 是每个 VXLAN 段的标识，是个 24 位整数，一共有 $2^{24}=16777216$（一千多万），一般每个 VNI 对应一个租户，也就是说使用 VXLAN 搭建的公有云可以理论上可以支撑千万级别的租户。
• Tunnel（VXLAN 隧道）：隧道是一个逻辑上的概念，在 VXLAN 模型中并没有具体的物理实体向对应。隧道可以看做是一种虚拟通道，VXLAN 通信双方认为自己是在直接通信，并不知道底层网络的存在。从整体来说，每个 VXLAN 网络像是为通信的虚拟机搭建了一个单独的通信通道，也就是隧道。

上图所示为 VXLAN 的工作模型，它创建在原来的 IP 网络（L3层）上，只要是三层可达（能够通过 IP 相互通信）的网络就能部署 VXLAN。在 VXLAN 网络的每个端点都有一个 VTEP 设备，负责 VXLAN 协议报文的解包和封包，也就是在虚拟报文上封装 VTEP 通信的报文头部。

物理网络上可以创建多个 VXLAN 网络，可以将这些 VXLAN 网络看成一个隧道，不同节点上的虚拟机/容器能够通过隧道直连。通过 VNI 标识不同的 VXLAN 网络，使得不同的 VXLAN 可以相互隔离。

总的来说，VXLAN 报文的转发过程就是：原始报文经过 VTEP，被 Linux 内核添加上 VXLAN 头部以及外层的 UDP 头部，再发送出去，对端 VTEP 接收到 VXLAN 报文后拆除外层 UDP 头部，并根据 VXLAN 头部的 VNI 把原始报文发送到目的服务器。

3、VXLAN与VLAN的区别

VLAN作为传统的网络隔离技术，在标准定义中VLAN的数量只有4000个左右，无法满足大型数据中心的租户间隔离需求。另外，VLAN的二层范围一般较小且固定，无法支持虚拟机大范围的动态迁移。

VXLAN完美地弥补了VLAN的上述不足，一方面通过VXLAN中的24比特VNI字段，提供多达16M租户的标识能力，远大于VLAN的4000；另一方面，VXLAN本质上在两台交换机之间构建了一条穿越数据中心基础IP网络的虚拟隧道，将数据中心网络虚拟成一个巨型“二层交换机”，满足虚拟机大范围动态迁移的需求。

两者的具体区别如下：

1. 封装机制：
   • VXLAN： 使用UDP封装技术，通过在数据包上添加VXLAN头并使用UDP进行封装，从而在物理网络上创建一个虚拟网络。
   • VLAN： 使用802.1Q标准，将VLAN标签插入以太网帧的头部，以区分不同的虚拟网络。
2. 网络标识符：
   • VXLAN： 使用24位的VXLAN网络标识符（VNI），允许创建多达16,777,216个虚拟网络。
   • VLAN： 使用12位的VLAN标签，允许创建最多4096个VLAN。
3. 扩展性：
   • VXLAN： 提供更大的虚拟网络标识符空间，因此在大规模云计算环境中更具扩展性。
   • VLAN： 在小到中型规模的网络中表现良好，但在大规模部署时可能受到限制。
4. 隔离性：
   • VXLAN： 具有更好的多租户隔离能力，每个虚拟网络都有独立的VNI，使其能够在物理网络上互相隔离。
   • VLAN： 虽然可以提供隔离，但在大型部署中，VLAN的数量和范围受到一些限制。
5. 跨子网：
   • VXLAN： 允许虚拟网络跨越物理子网，因此虚拟机可以在不同的物理子网上移动而无需更改IP地址。
   • VLAN： 通常限于单一子网，虚拟机在不同子网上移动时需要进行IP地址更改。
6. 应用领域：
   • VXLAN： 主要用于云计算环境，支持大规模虚拟网络的创建和管理。
   • VLAN： 在传统企业网络中广泛应用，提供不同部门或功能之间的逻辑隔离。

二、VPP的VXLAN

通过使用VXLAN隧道在跨三层的underlay网络上构建二层overlay网络，可以实现二层桥接域（bridge domains，BD）跨越多个网络设备或公网。这使得在地理位置上分离的服务器也可以共同位于同一数据中心，只要它们可以通过底层的三层网络访问即可。

VPP中的VTEP（VXLAN Tunnel End Points，VXLAN隧道端点）设备就是VPP，VTEP是在创建VXLAN隧道时指定的，每个VXLAN隧道的源IP地址和目标IP地址就是本地服务器VTEP地址和目标服务器VTEP地址。

如下为两个VTEP设置之间负责对VXLAN流量进行封装和解封装操作过程，其中每个方框为VPP中的报文流量所经过的VPP节点。

在vppctl中创建VTEP1

# 将eth0口up
set interface state eth0 up

ip table add 100

# 创建eth0的qinq子接口eth0.100100，并up
create sub-interfaces eth0 100100 dot1q 100 inner-dot1q 100 exact-match
set interface state eth0.100100 up

# 创建vxlan接口eth0.10
create sub-interfaces eth0 10
set interface state eth0.10 up
set interface ip address eth0.10 192.168.8.8/24

# 创建Bridge Domain桥
create bridge-domain 11

# 创建BVI接口
bvi create instance 100
set interface state bvi100 up
create sub-interfaces bvi100 100100 dot1q 100 inner-dot1q 100 exact-match
set interface state bvi100.100100 up
set interface ip table bvi100.100100 100
set interface ip address  bvi100.100100 192.168.9.9/24

# 配置vxlan隧道
create vxlan tunnel src 192.168.8.8 dst 192.168.7.7 vni 10 decap-next l2
set interface l2 bridge vxlan_tunnel0 11
set interface l2 bridge eth0.100100 11
set interface l2 bridge bvi11.100100 11 bvi

配置VTEP2:

set interface state eth0 up
set interface state eth1 up

create sub-interfaces eth0 200200 dot1q 200 inner-dot1q 200 exact-match
set interface state eth0.200200 up

create sub-interfaces eth0 10
set interface state eth0.10 up
set interface ip address eth0.10 192.168.7.7/24

create bridge-domain 21

create vxlan tunnel src 192.168.7.7 dst 192.168.8.8 vni 10 decap-next l2
set interface l2 bridge vxlan_tunnel0 21
set interface l2 bridge eth0.200200 21
set interface l2 tag-rewrite eth0.200200 translate 2-2 dot1q 100 100

组网示图如下：
