openwrt 配置WAN 和 LAN

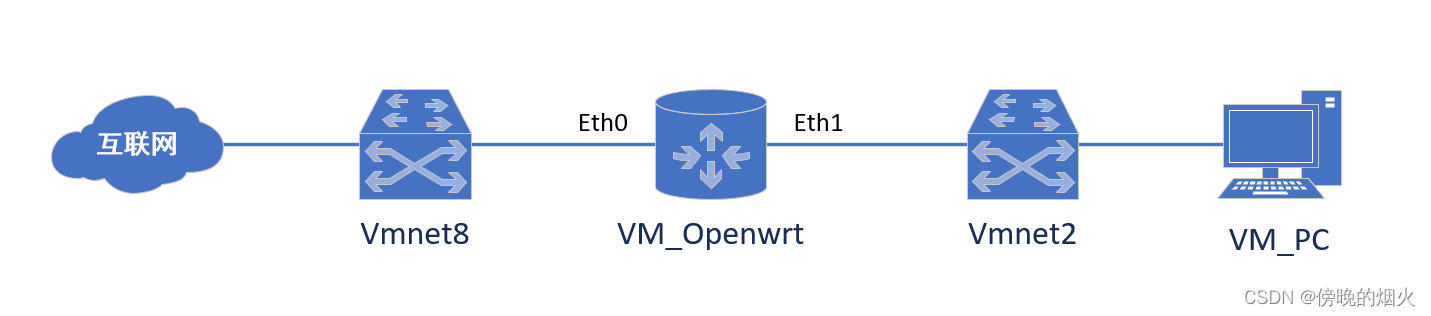

openwrt是装在虚拟机中的,给另外一台虚拟机提供网络,连接拓扑如下

环境配置

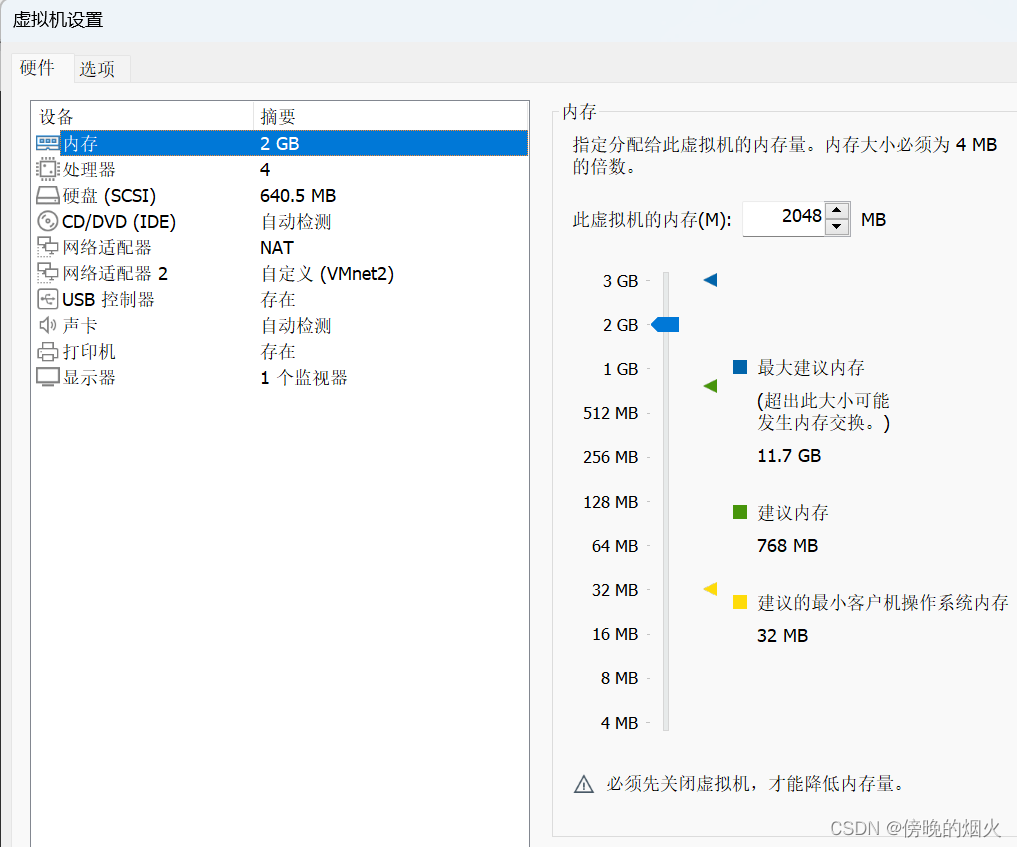

openwrt配置

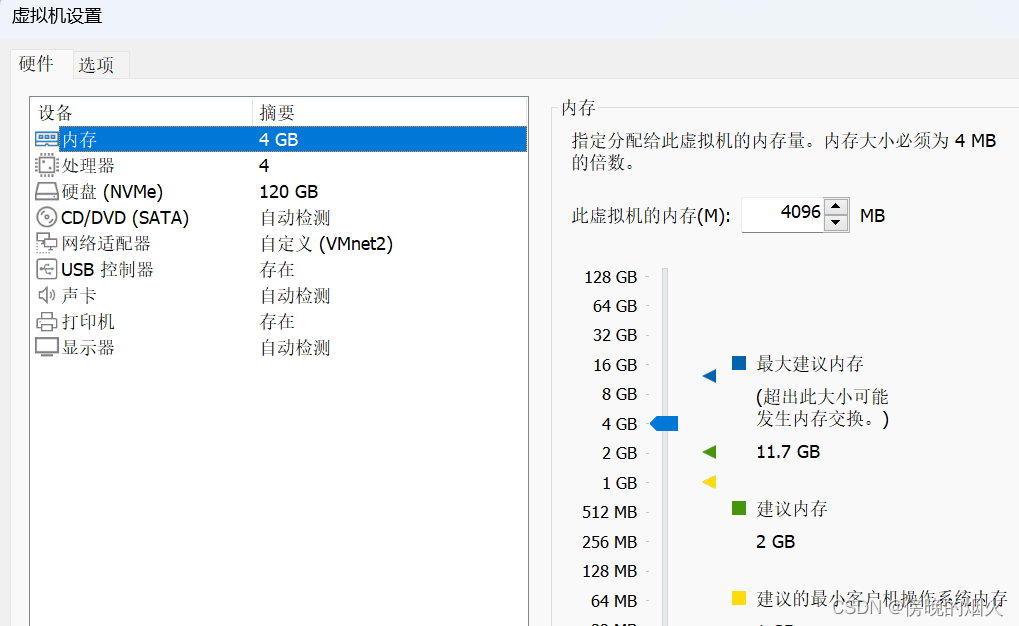

 PC虚拟机配置

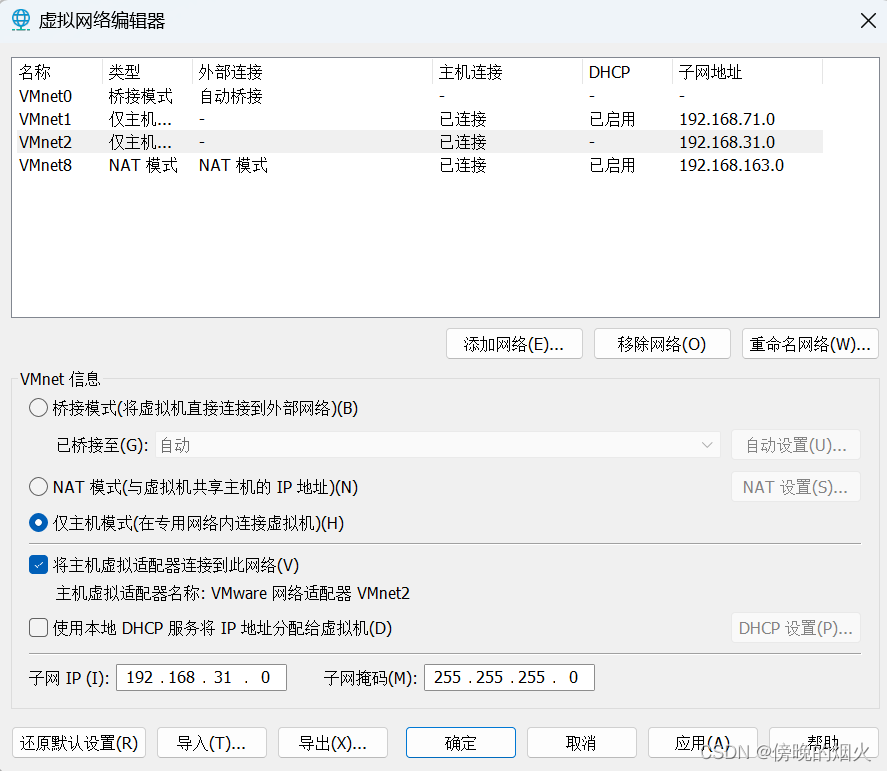

VMnet2 关闭dhcp

Openwrt配置

启动openwrt,通过luci进行配置,在网络-->接口中配置WAN口和LAN口,(没有WAN就 通过添加新接口创建)

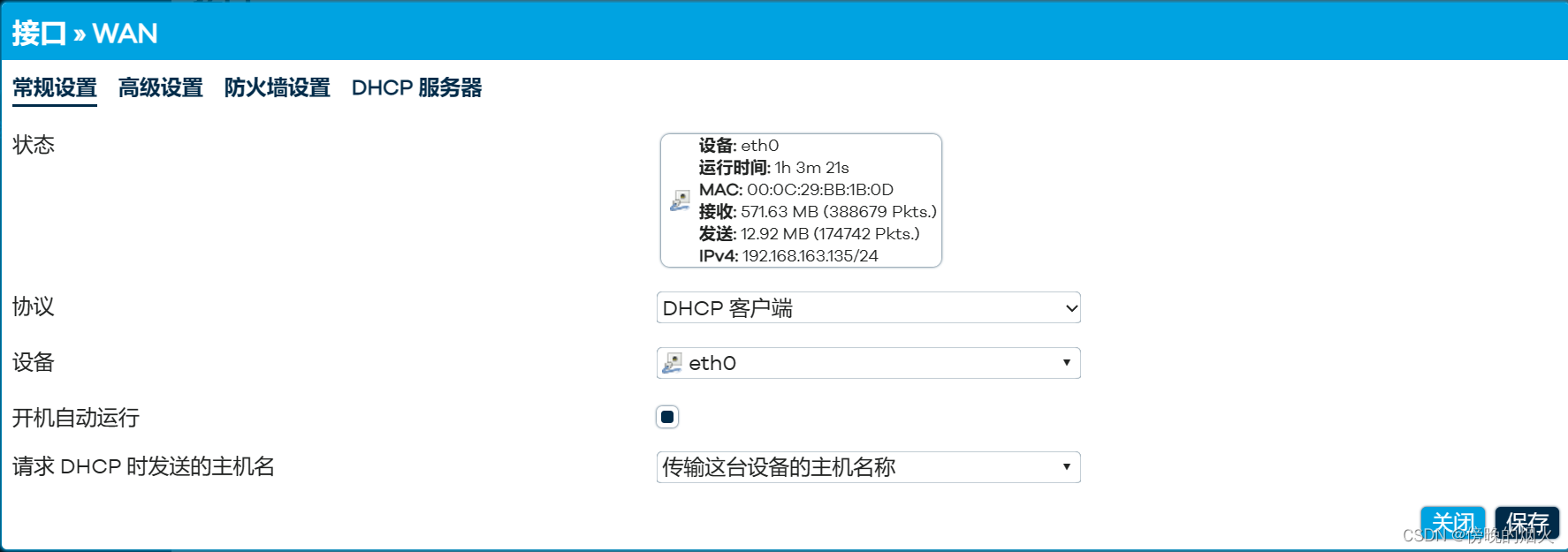

WAN 配置

设备使用eth0,协议选择DHCP客户端,从VMnet8中自动获取IP、掩码、网关和DNS(我这已经配置好了,所以状态上会显示实际获取到的IP地址)

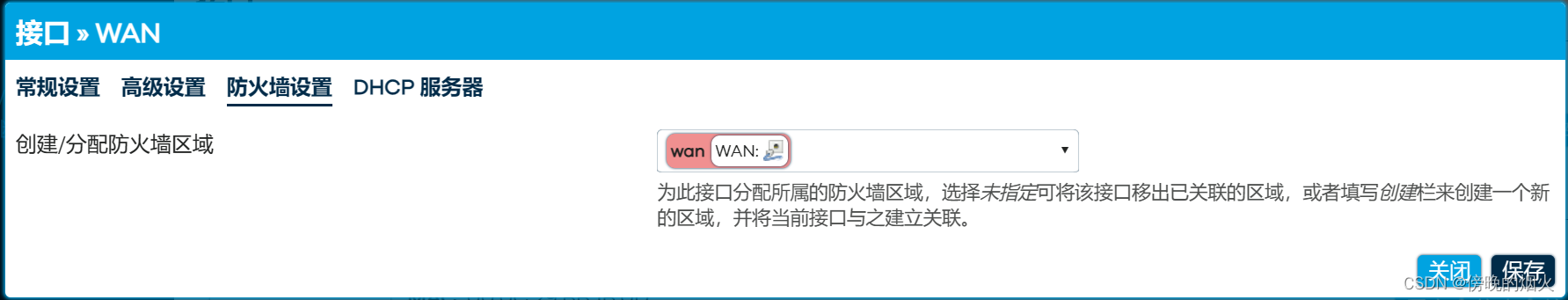

防火墙区域选择wan

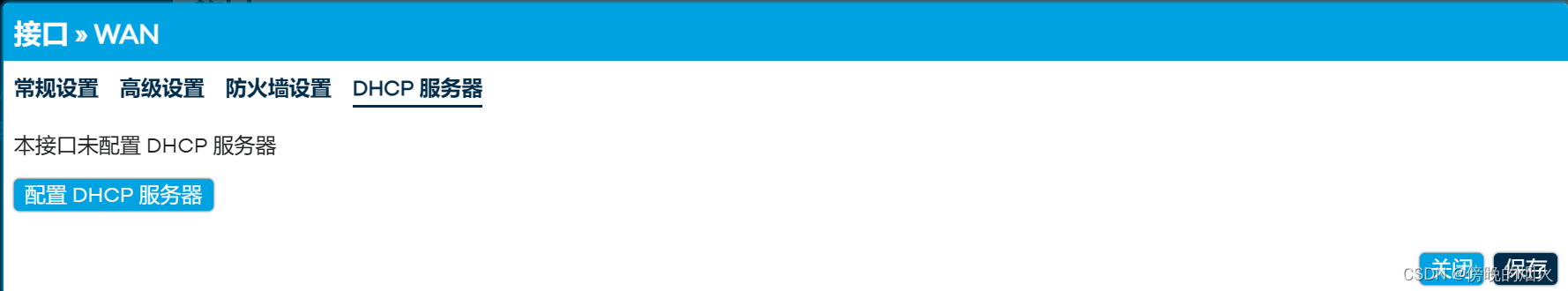

不要配置dhcp服务器

 LAN 配置

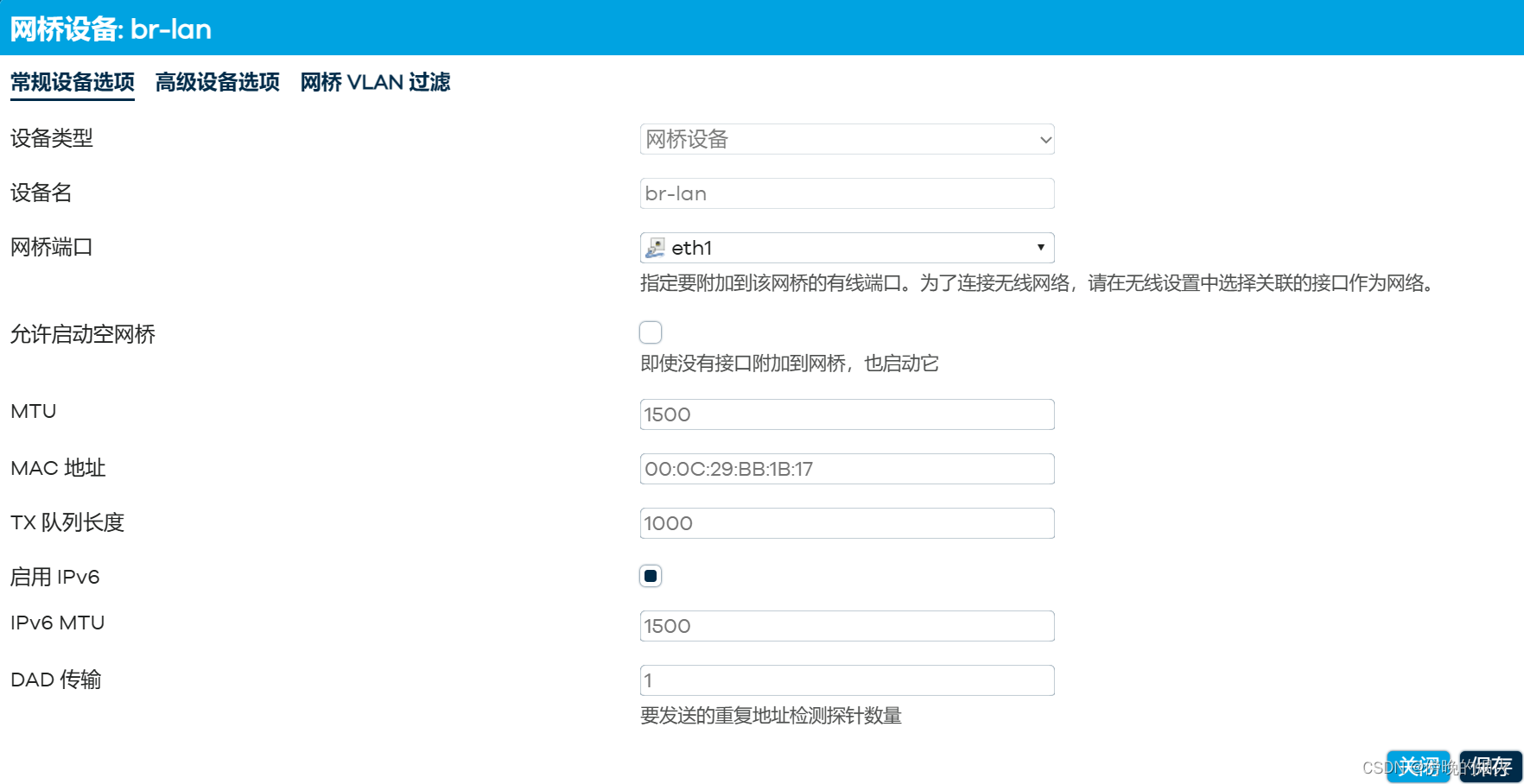

先在设备配置中,配置一个网桥,创建br-lan,这样lan侧可以多个网口(本次实验中只有一个),在网桥端口中添加eth1(如果有多个,可以多选),

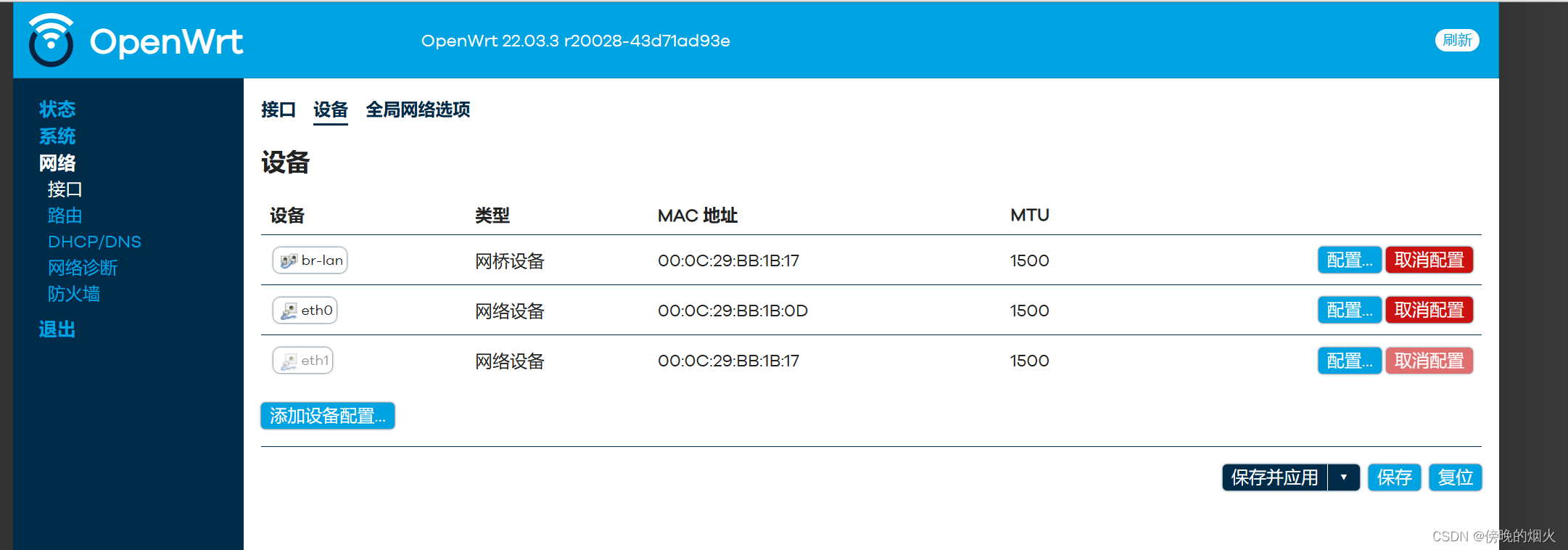

配置完成后如下

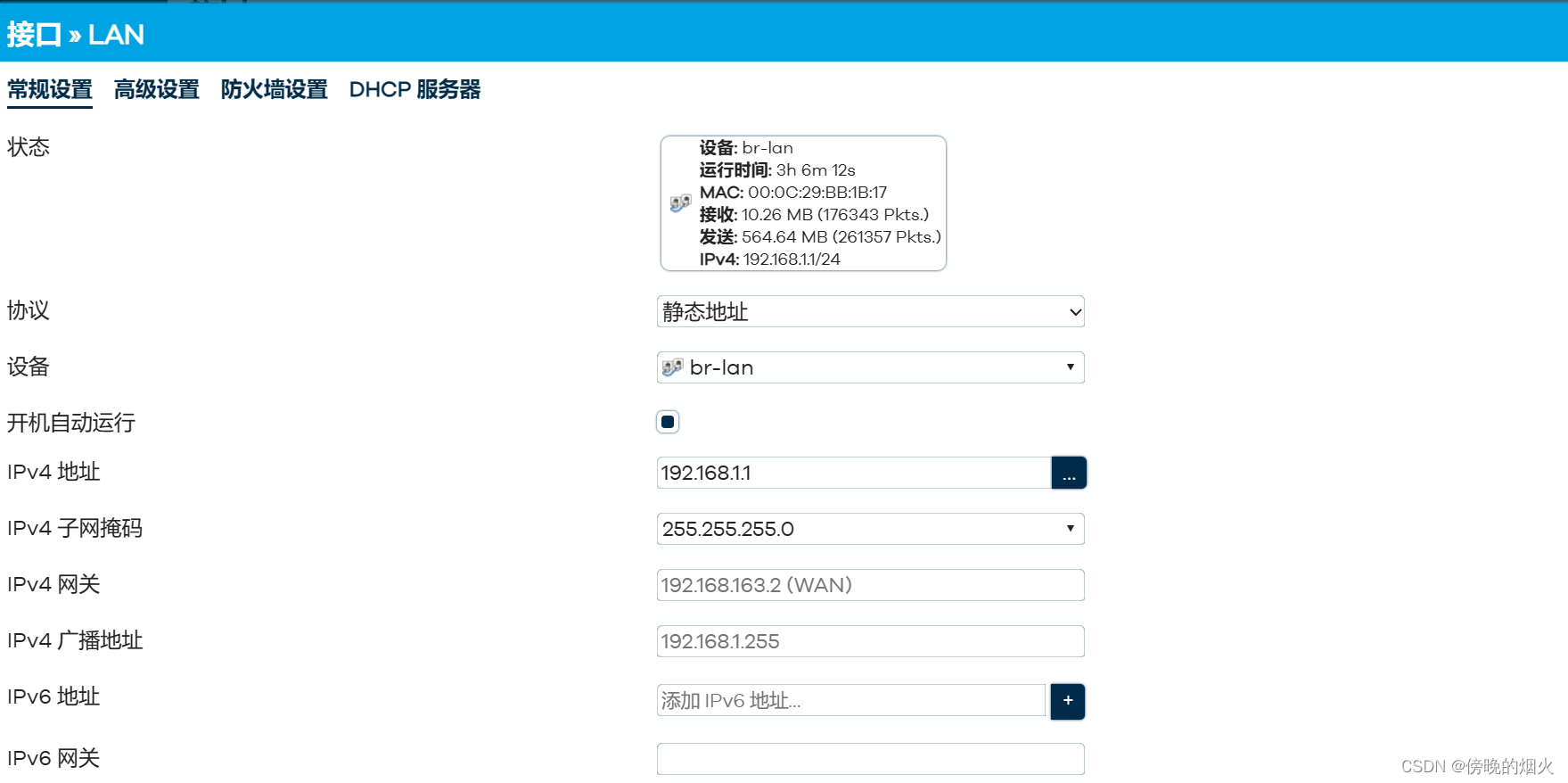

 然后配置LAN口,协议是静态地址,设备选择刚才的br-lan,然后配置IP地址和掩码,网关默认是WAN,可以不填

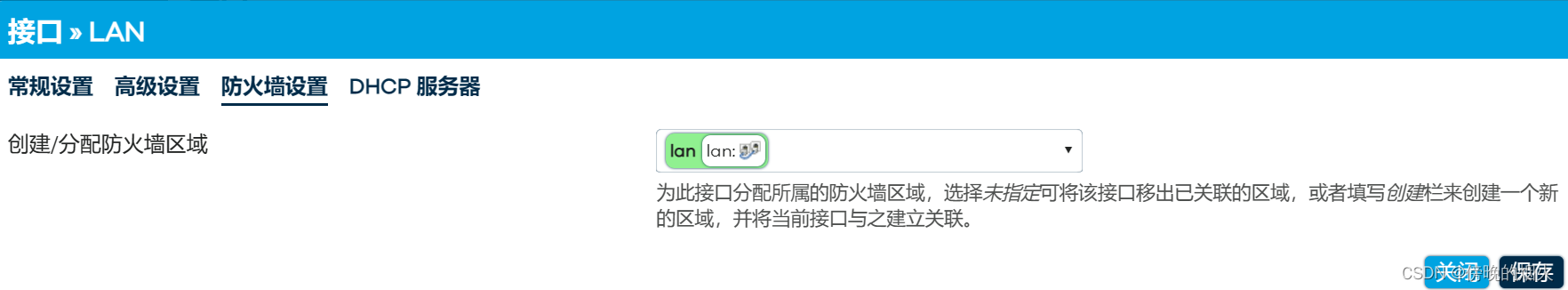

 防火墙选择LAN区

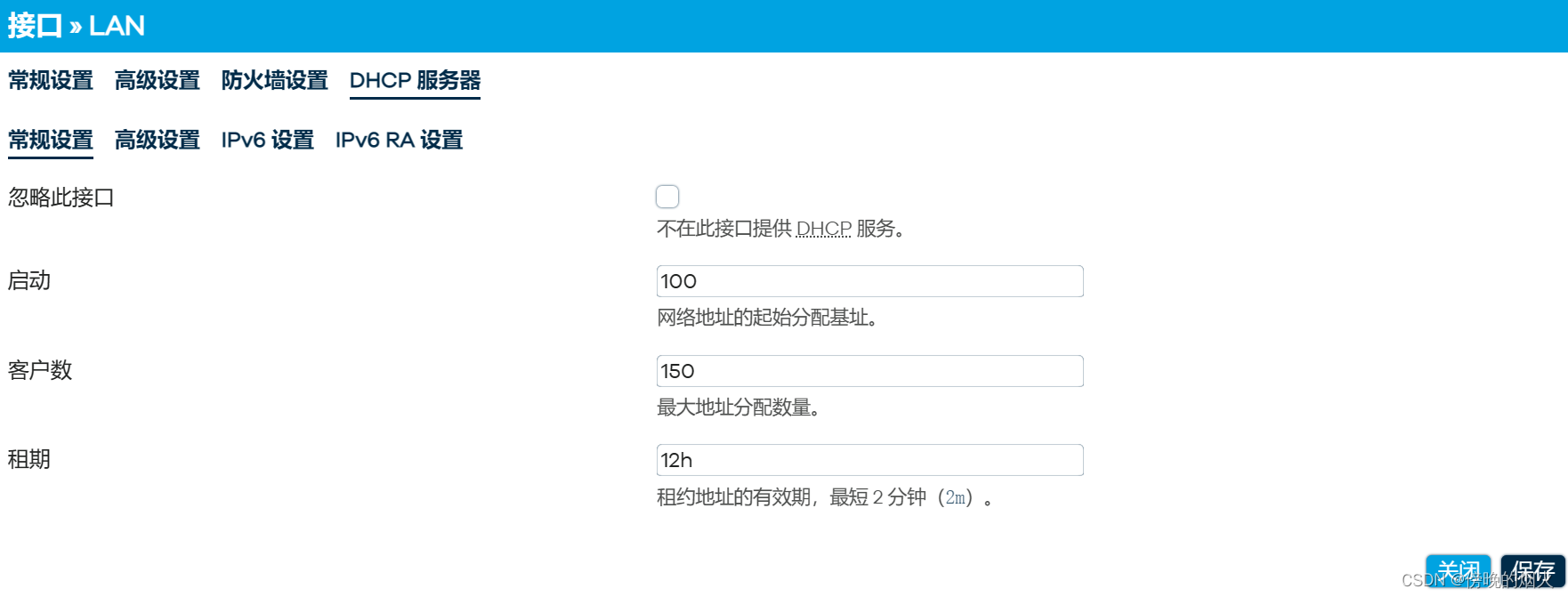

打开DHCP

配置完成下发到设备上

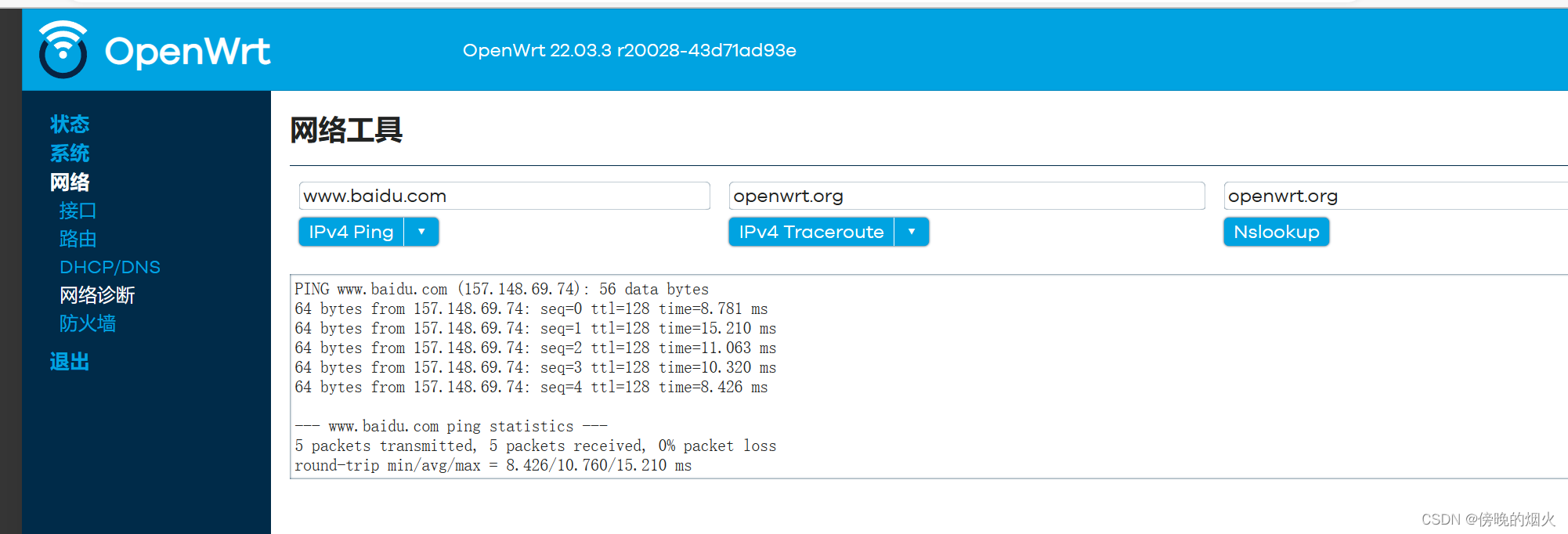

openwrt 网络诊断

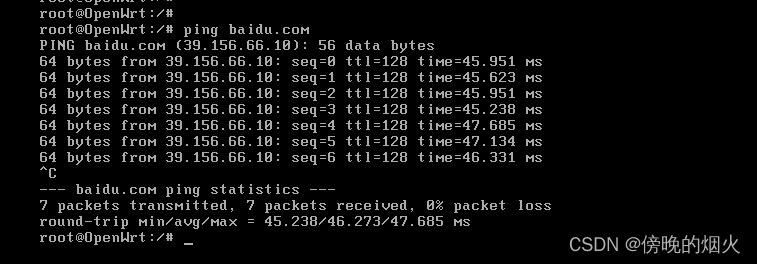

或者在设备控制台上

 启动PC虚拟机进行上网验证

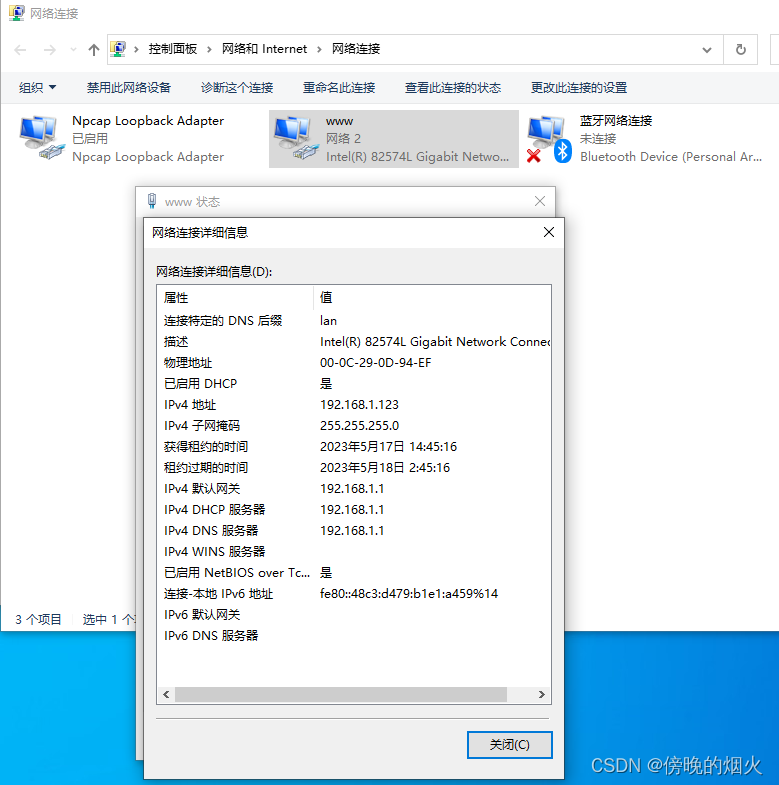

 查看PC网卡状态,已自动获取到IP

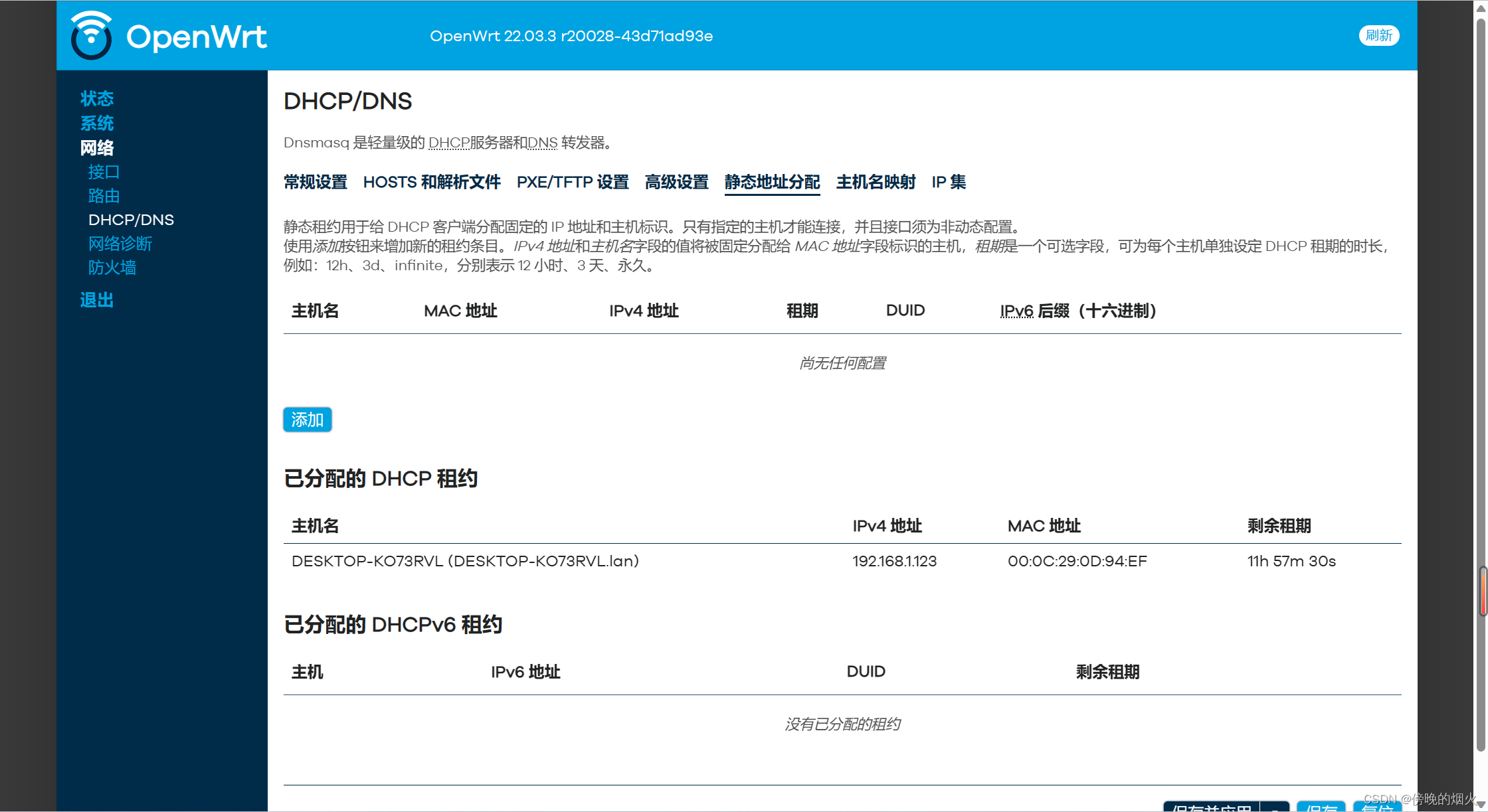

 在openwrt上查看dhcp服务器状态



 通过浏览器打开网页
