ArcGIS绘制地球

下面这个图是非常不错的,截取自论文的一张图:

image-20221121102236138

学了十几年地理学,最初的兴趣恐怕还是小时候常常摆弄的地球仪;现在终于有机会尝试地球仪风格制作了。

虽然迟到了十几年,不过今天还是有机会“复现”小时候的地球仪。

先来找找什么样的投影适合这个:

在这里能找到ArcGIS支持的投影:https://desktop.arcgis.com/zh-cn/arcmap/latest/map/projections/list-of-supported-map-projections.htm

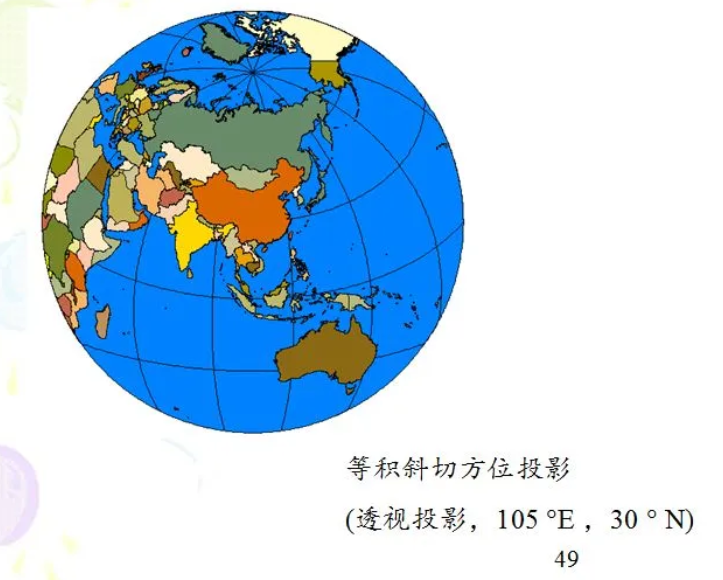

直观来看,这种投影属于等积斜切方位投影,主要用于亚洲、欧洲、北美等大区域地图。如下图所示,投影中心点为30°N,105 ° E。(投影中心点随需要而定。)

image-20221121103218502

在ArcGIS中根据视点不同可以选择的有几个:

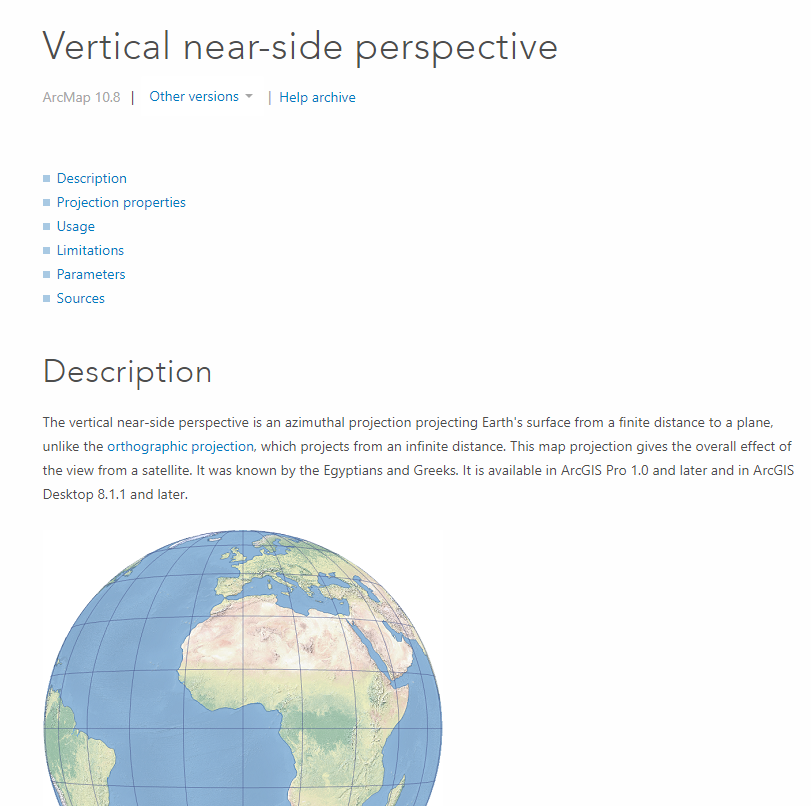

(1)垂直近侧透视

image-20221121103846587

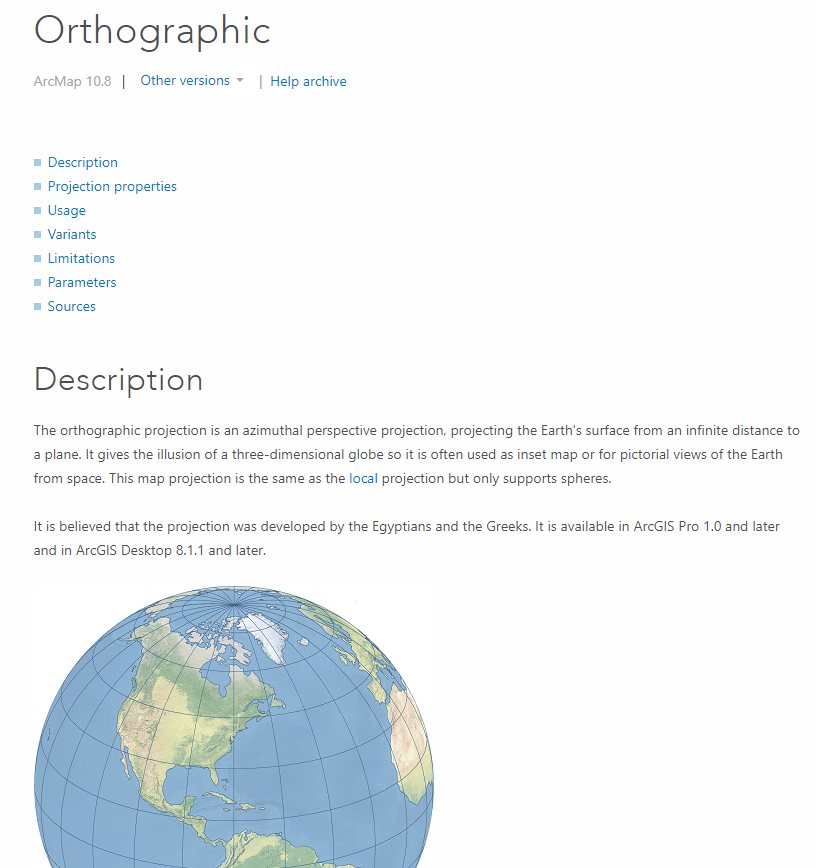

(2)正射

image-20221121104053710

这两个投影又是只支持10.8的,所以推荐更新到10.8,如教程:

这里我以垂直近侧透视为例:

1.加载数据

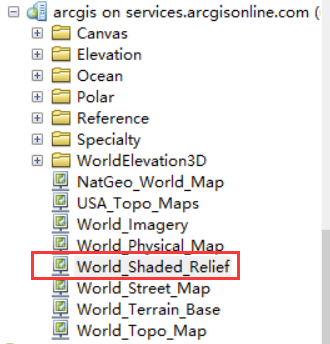

在ArcGIS底图服务里拖一张World Shaded Map进来

(不知道底图服务在哪加,看教程:)

image-20221121102807508

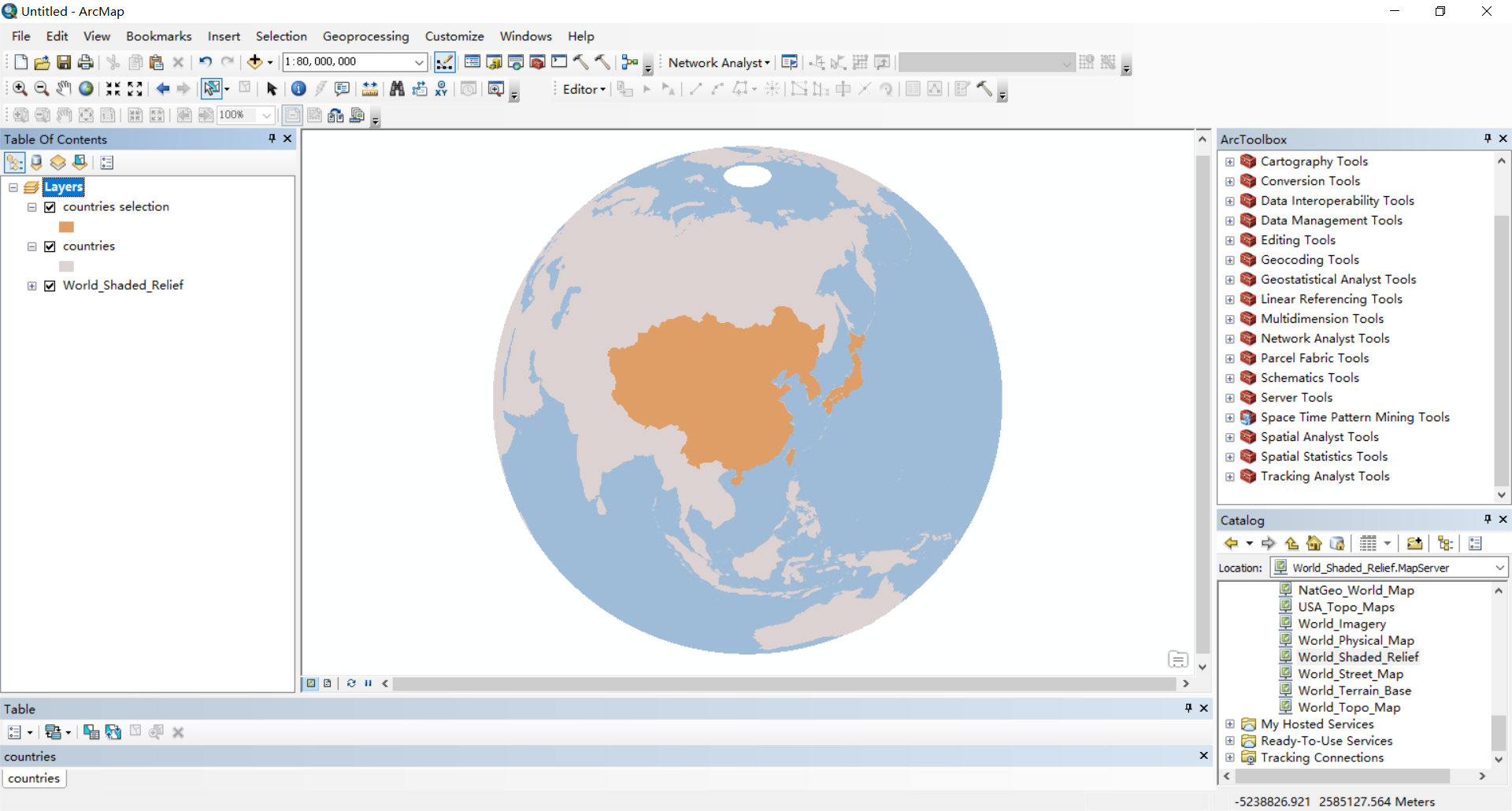

加载世界国家地图,再通过Selection创建所需要的图层,配置颜色

image-20221121103750634

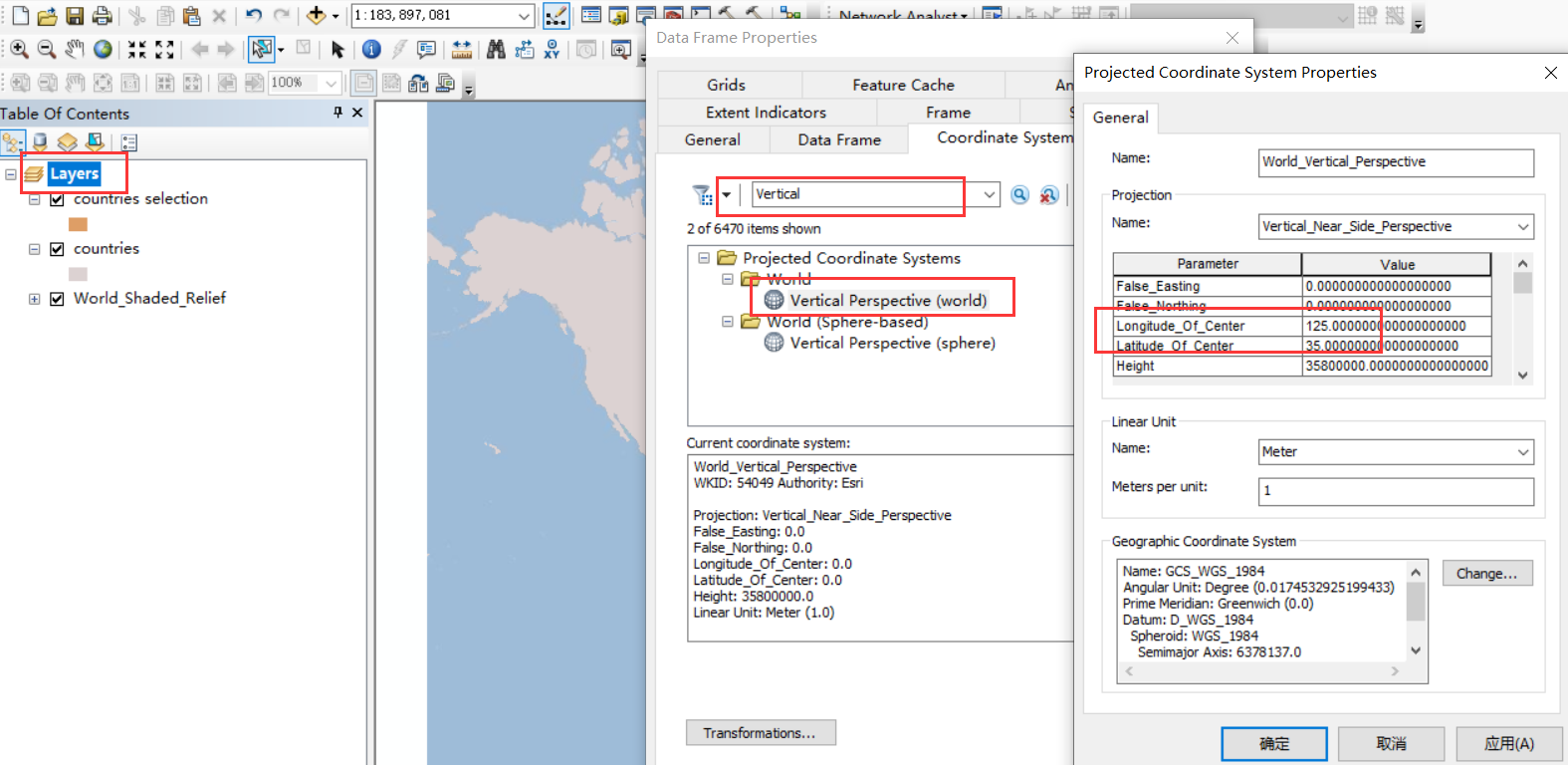

2.右键图层属性,搜索Vertical,设置中心点投影经纬度,如图

image-20221121104433931

image-20221121104600598

3.切换布局视图,添加经纬网,右键图层,DataFrame Properties——Grids——New Grid

image-20221117184648953

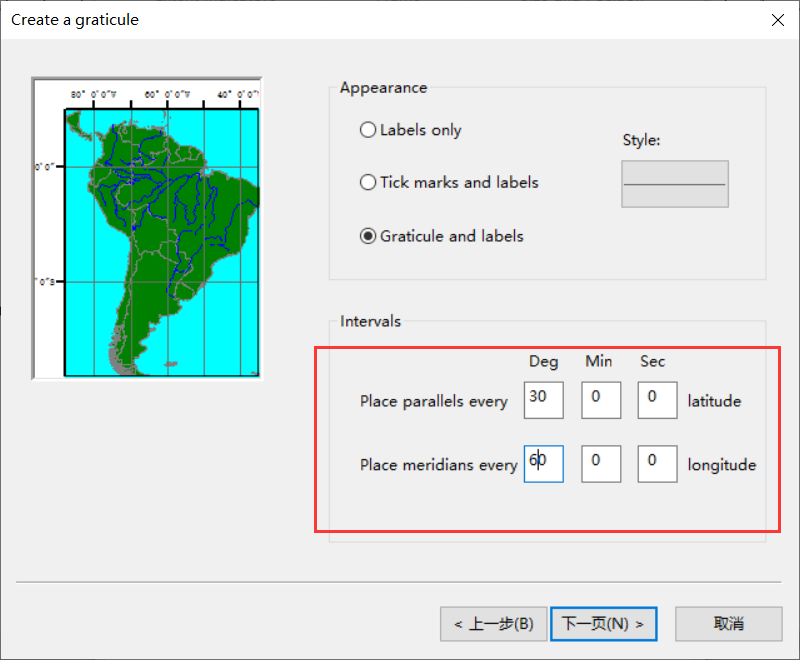

4.一路点下去,这里修改间隔,最后点确定

image-20221117184801889

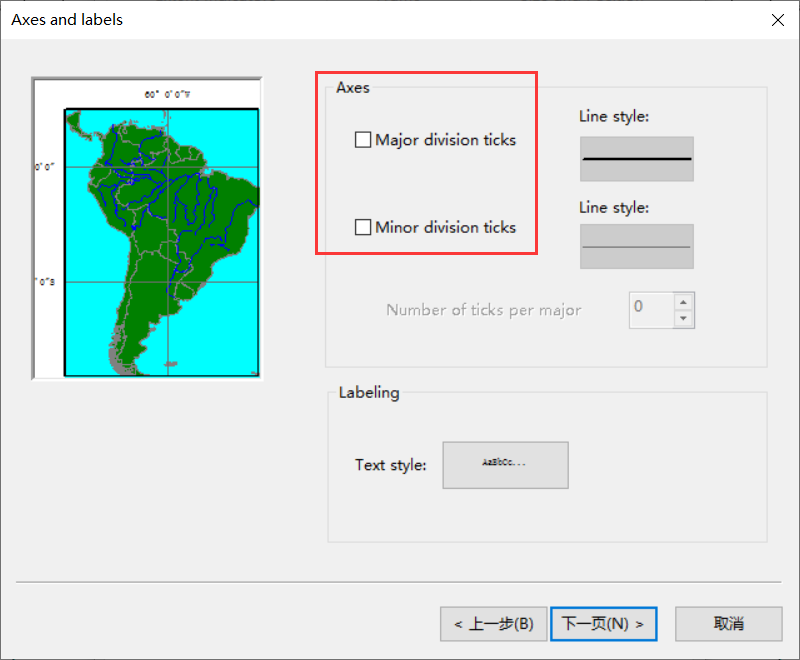

5.这里勾掉ticks

image-20221121104915095

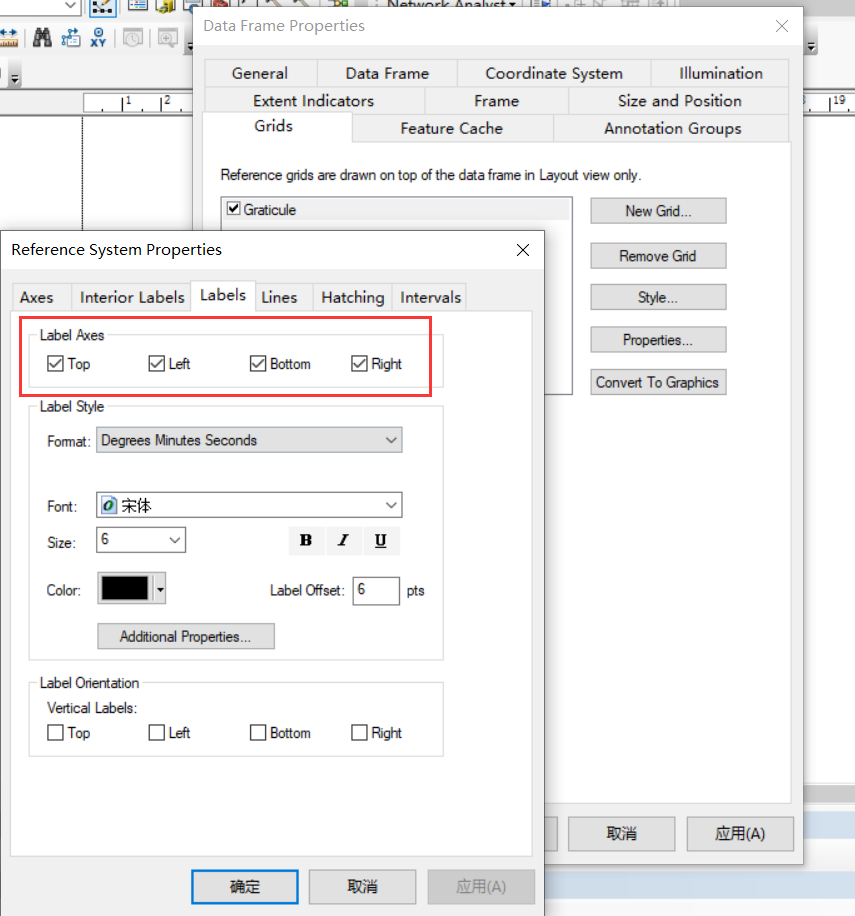

6.这里把label全都去掉:

image-20221121105020596

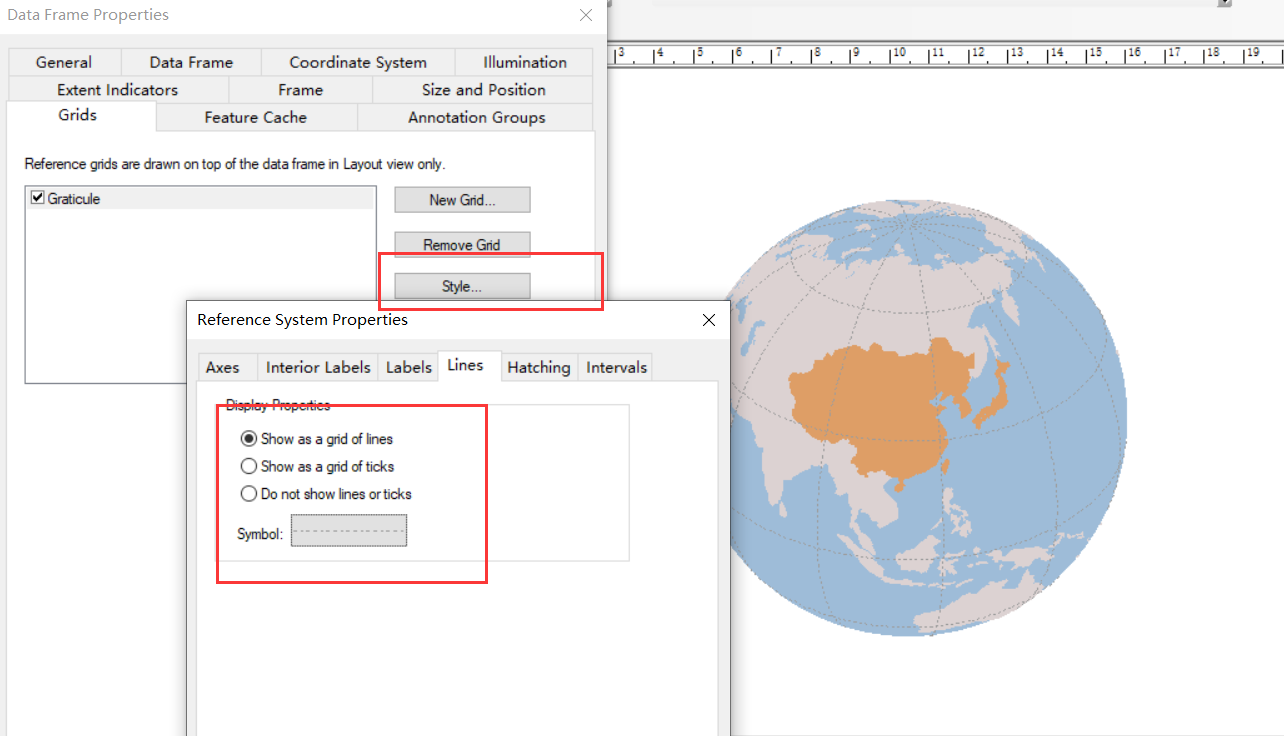

7.这里改样式为灰色的虚线;

image-20221121105257081

8.最终结果图如下:

.这里改样式为灰色的虚线;

[外链图片转存中…(img-tqZguNni-1669361739528)]

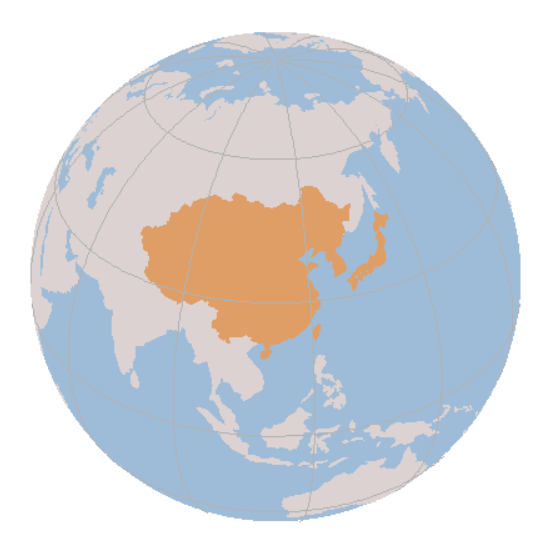

8.最终结果图如下:

image-20221121111159975
