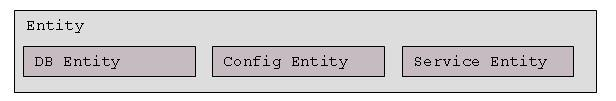

三层架构图



二．系统各层次职责
1.UI（User Interface）层的职责是数据的展现和采集，数据采集的结果通常以Entity object提交给BL层处理。Service Interface侧层用于将业务或数据资源发布为服务（如WebServices）。
2.BL（Business Logic）层的职责是按预定的业务逻辑处理UI层提交的请求。
（1）Business Function 子层负责基本业务功能的实现。
（2）Business Flow 子层负责将Business Function子层提供的多个基本业务功能组织成一个完整的业务流。（Transaction只能在Business Flow 子层开启。）
3．ResourceAccess层的职责是提供全面的资源访问功能支持，并向上层屏蔽资源的来源。
（1）BEM（Business Entity Manager）子层采用DataAccess子层和ServiceAccess子层来提供业务需要的基础数据/资源访问能力。
（2）DataAccess子层负责从数据库中存取资源，并向BEM子层屏蔽所有的SQL语句以及数据库类型差异。
DB Adapter子层负责屏蔽数据库类型的差异。
ORM子层负责提供对象－关系映射的功能。
