GNS3 VM 的安装使用和路由器的添加

前言

GNS3 VM 是 GNS3 官方提供的虚拟机【实际上是基于 Ubuntu】。按照官方的说法：

当您使用 Windows 或 Mac OS 时，建议在大多数情况下使用 GNS3 VM。 GNS3 开发团队一直在努力创建一种轻量级、强大的创建 GNS3 拓扑的方法，以避免在使用本地安装 GNS3 时遇到的多个常见问题。

在我个人看来，使用 GNS3 VM 后

• 路由器或交换机镜像可以运行在虚拟机【VMware 或 VirtualBox】中，可能更加稳定些
• 可以使用 Docker 容器！【就凭这点就要安装 GNS3 VM】
• 方便多个用户同时使用虚拟机中的 GNS3 环境

所以本文说明在 Win10 环境下如何安装使用 GNS3 VM。

1. 下载 GNS3 VM

前提：

• 安装了 VMware 或 VirtualBox 等虚拟机软件。这里以 VMware Workstation 为例。
• 安装了 GNS3。

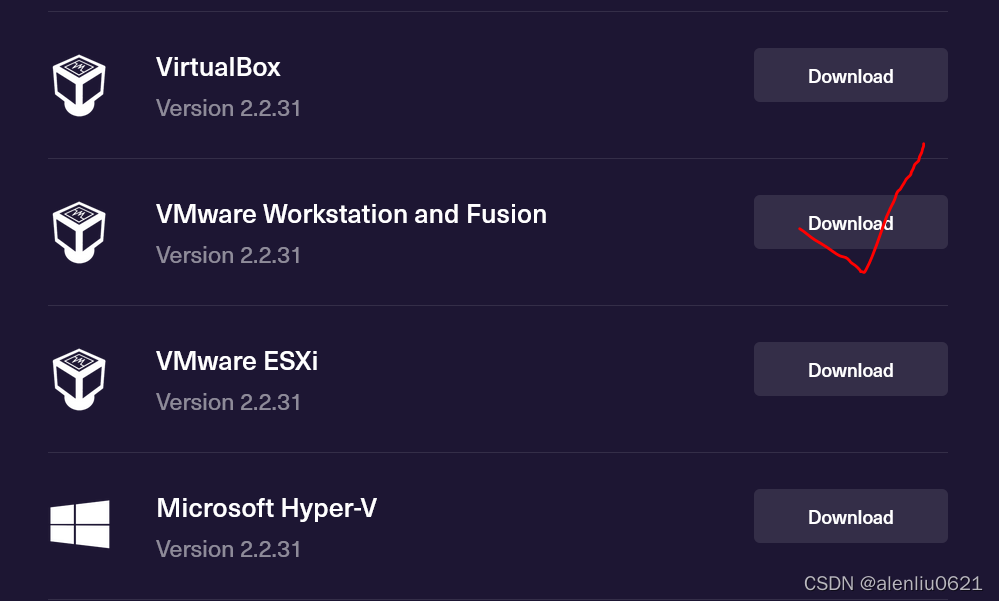

在官网 下载 GNS3 VM【注意: GNS3 VM的版本要和本地安装 GNS3 的版本一致! 比如我之前安装的 GNS3 版本是2.2.8，要安装最新 GNS3 VM 的版本是 2.2.31，就需要将 GNS3 版本升级到 2.2.31 】。

下载的是一个压缩包，解压缩后得到一个名为“GNS3 VM.ova” 的文件。

2. 导入GNS3 VM

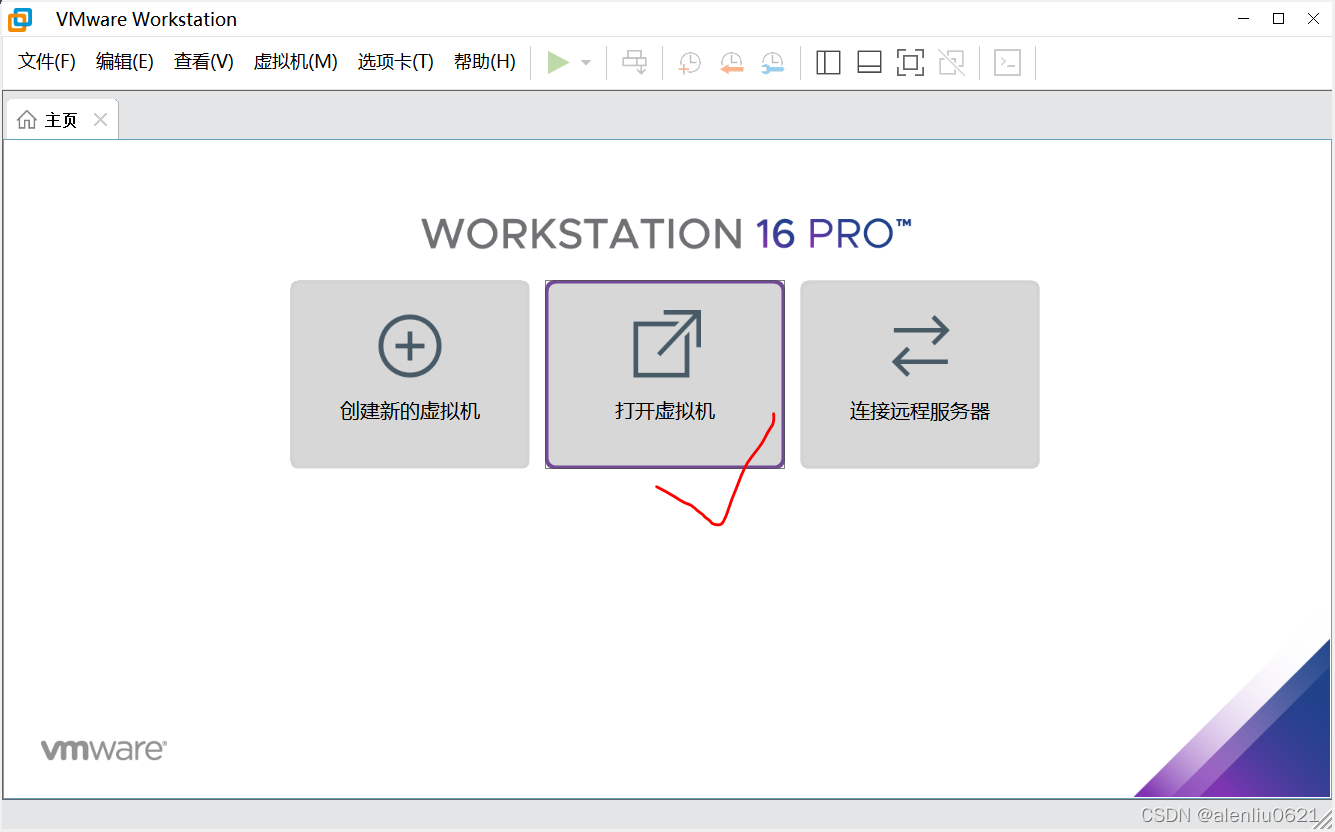

按如下操作打开虚拟机，选择下载的 “GNS3 VM.ova” 文件：

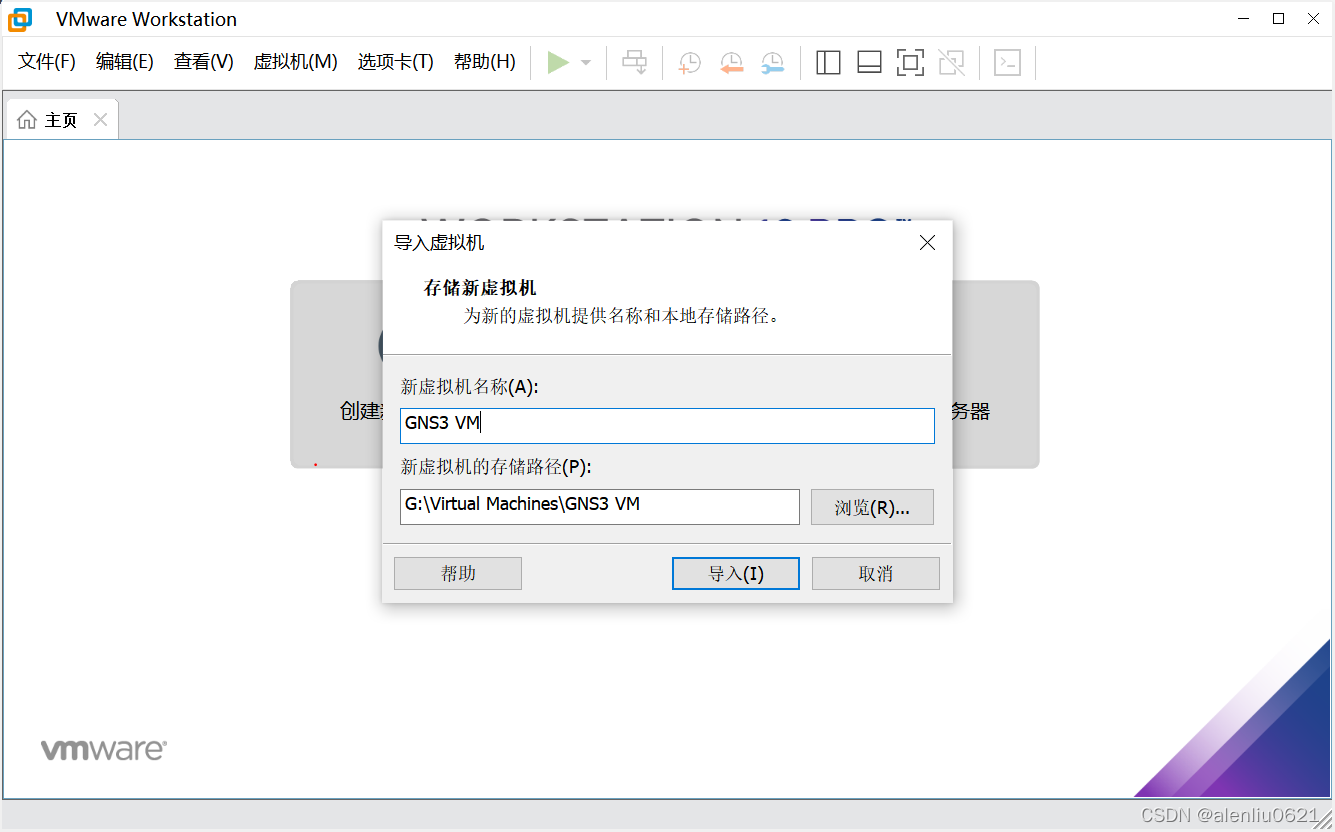

然后输入虚拟机名称为“GNS VM”【推荐的名称】，并点“导入”

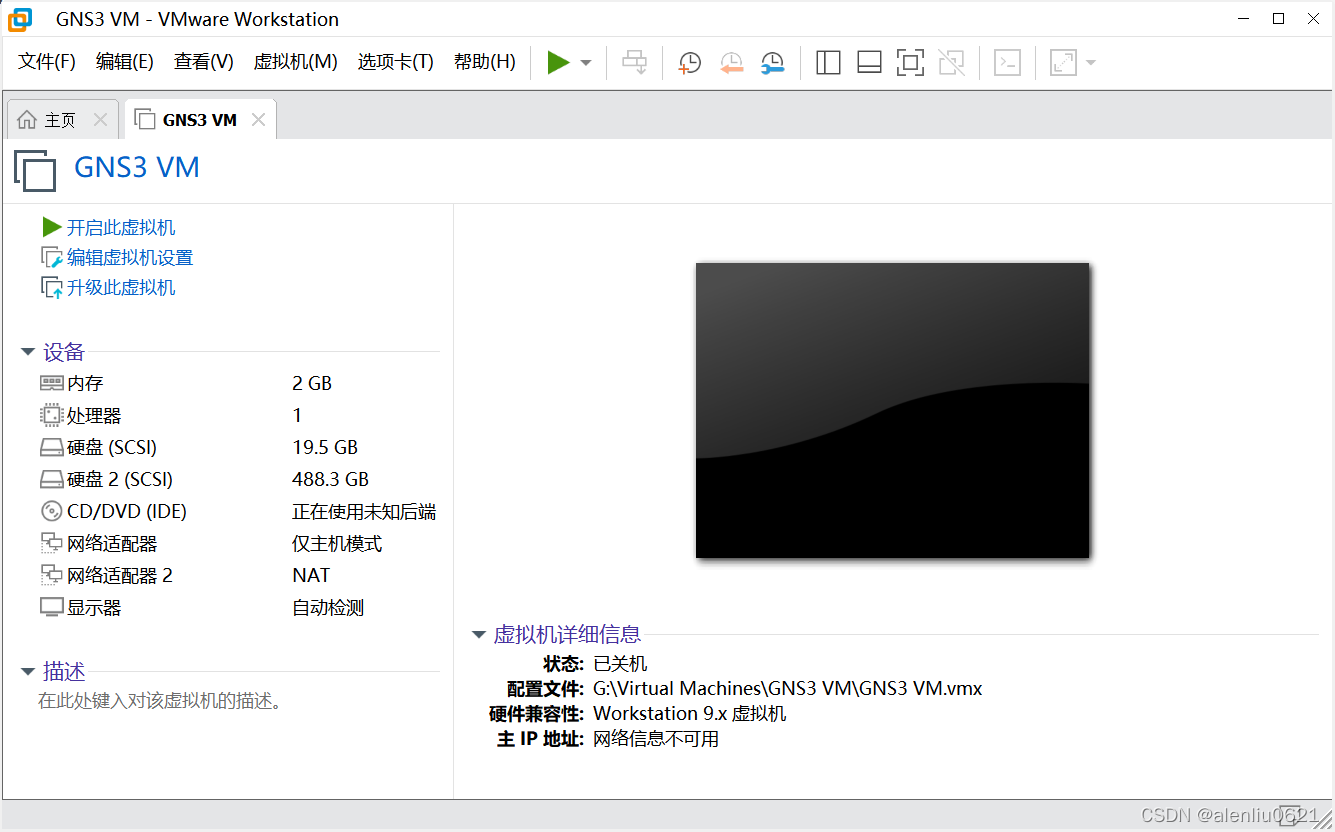

导入成功 OK 的界面如下：

这样就行了，不用管了。接下来配置 GNS3 使用 GNS3 VM。

3. 配置 GNS3 使用 GNS3 VM

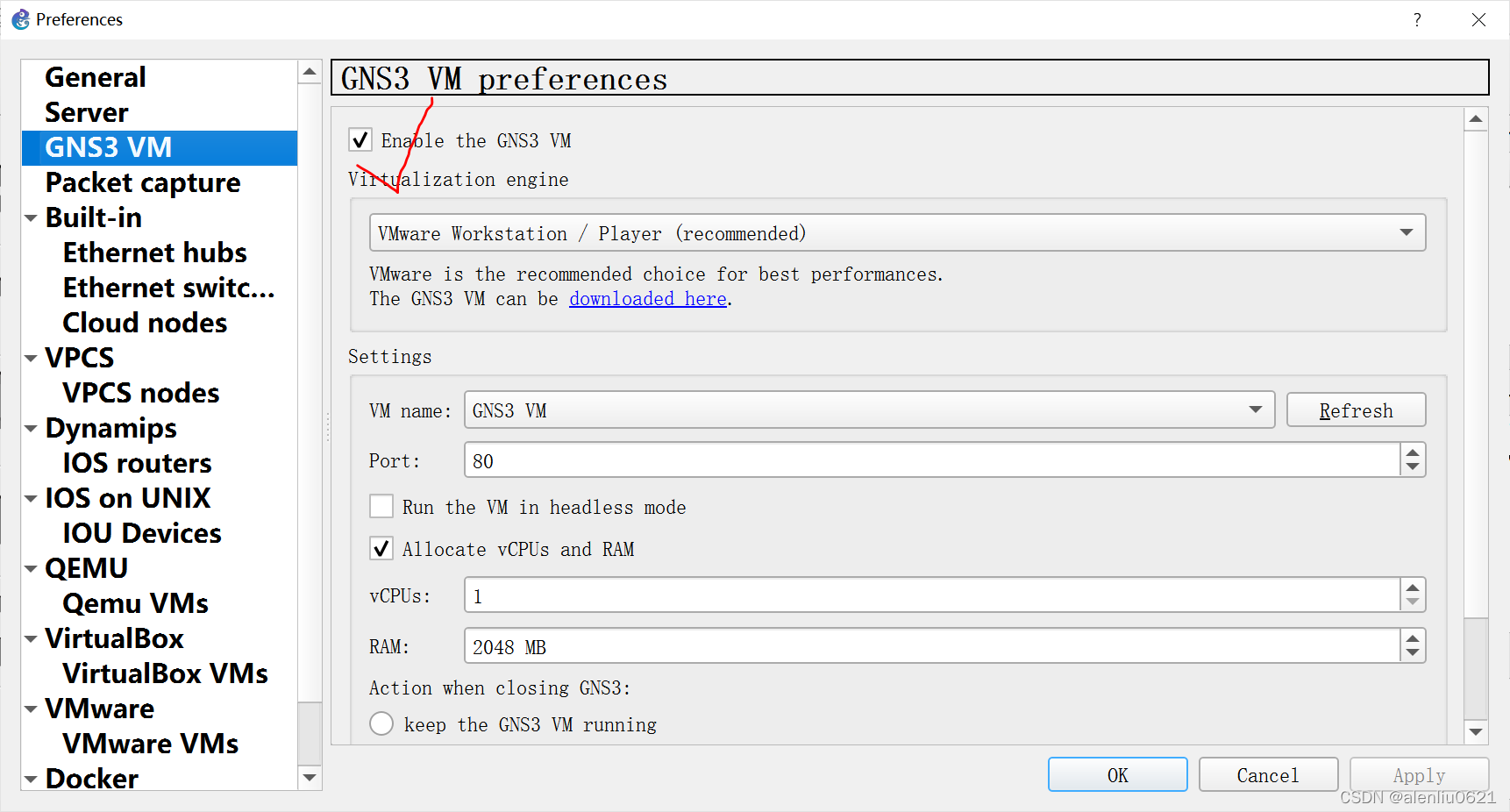

打开GNS3左上角，Edit->Preferences，勾选 Enable the GNS3 VM。

GNS3 就会自动启动 VMware 中的 GNS3 VM 虚拟机。

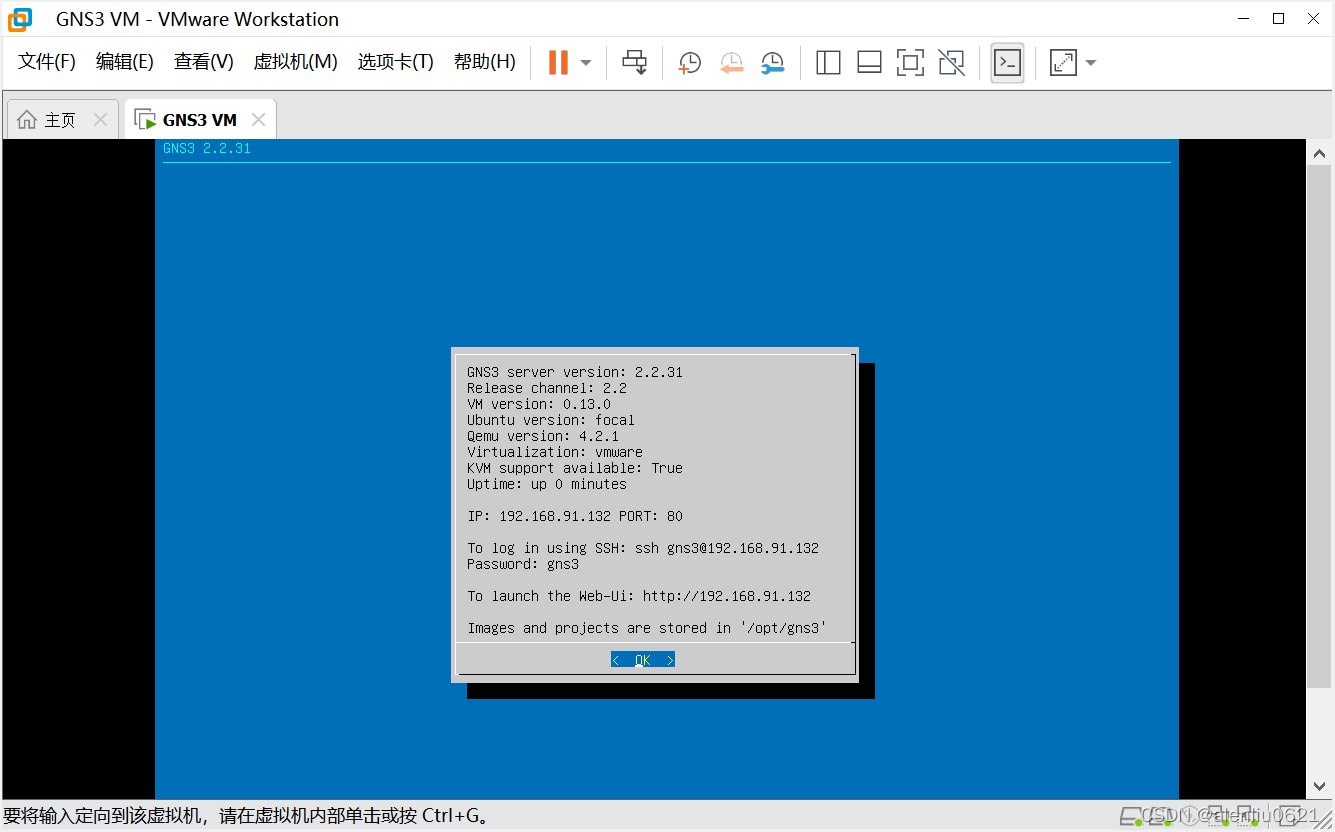

打开 VMware，可以看到 GNS3 VM 启动后的界面是这样的：

上面一行显示 IP 192.168.91.132 PORT 80。

在浏览器【推荐谷歌或火狐】输入 IP，就可以进入一个 Web 界面：

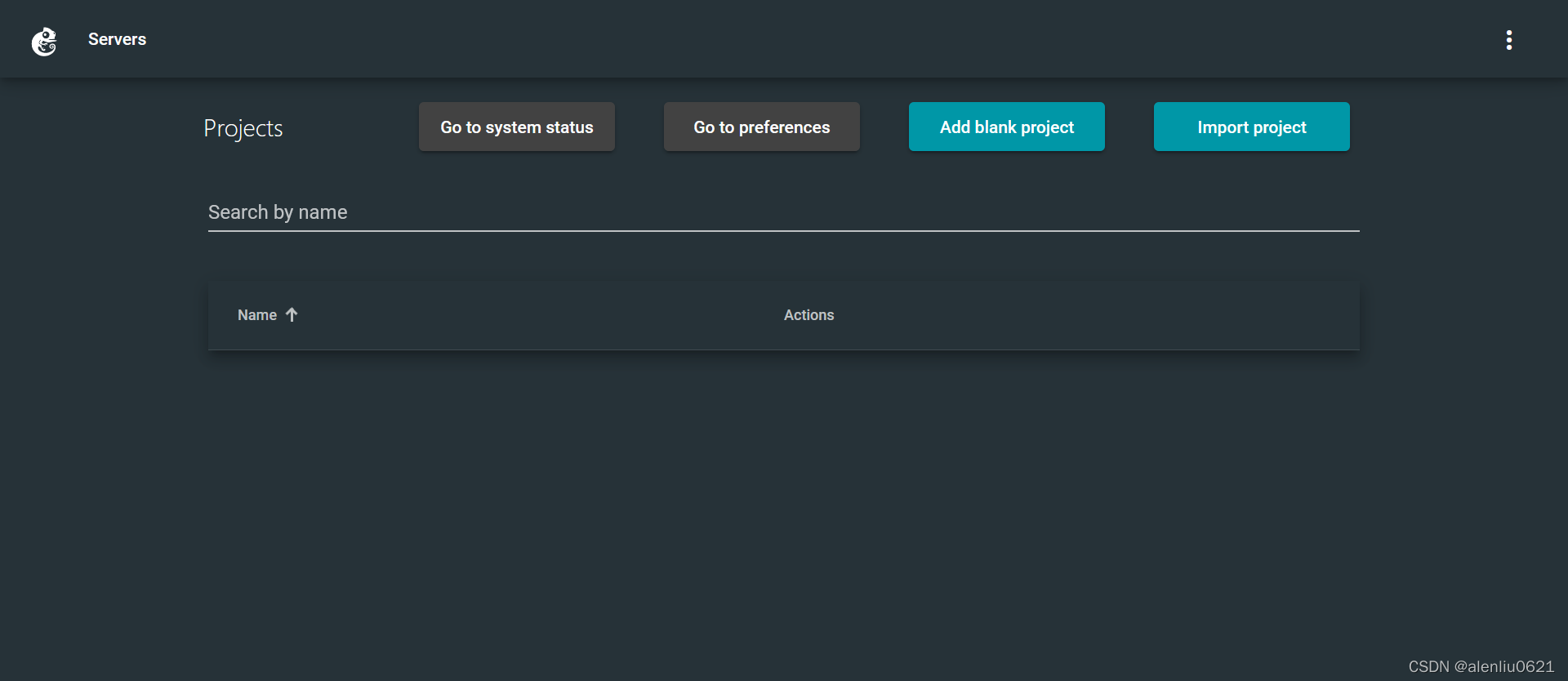

然后新建工程，进入下面的界面：

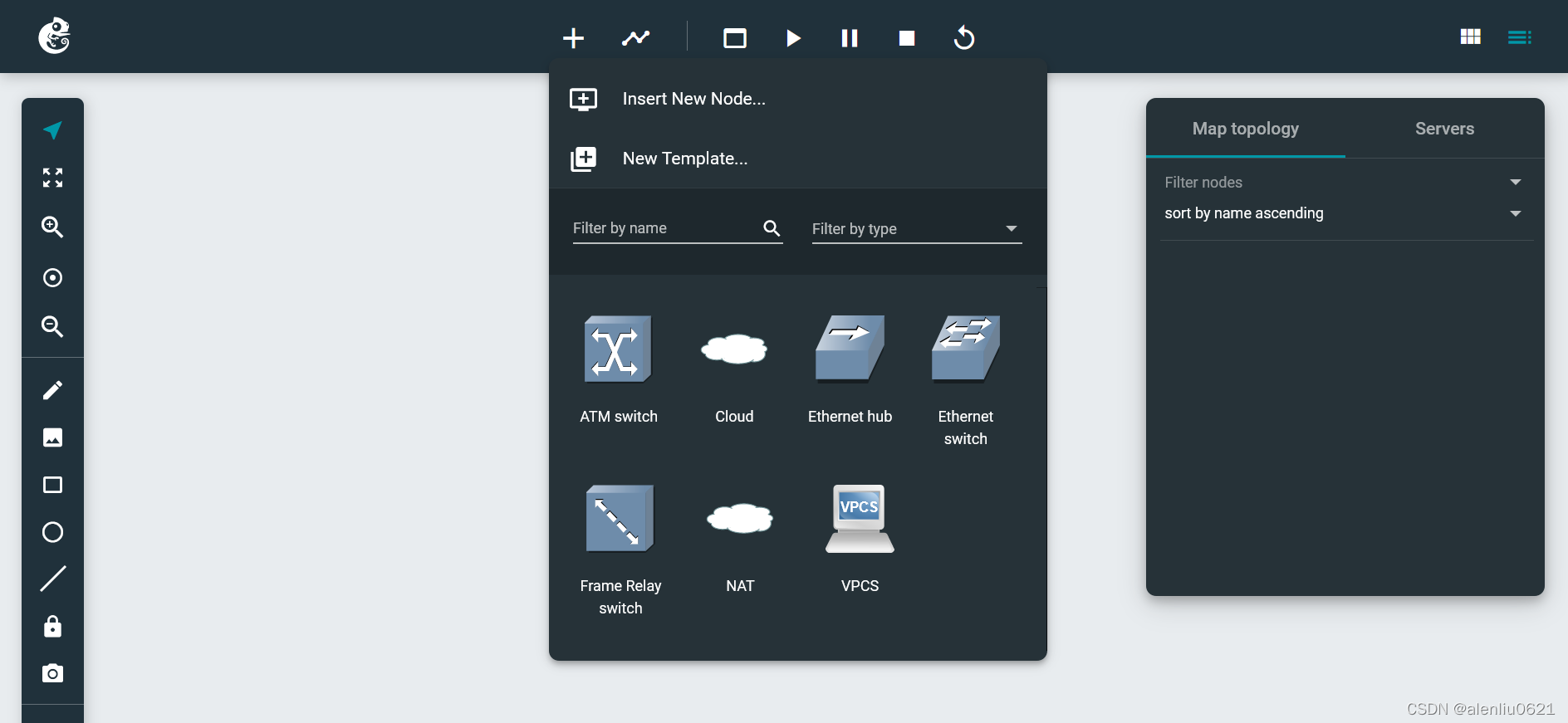

就可以在页面绘制网络拓扑图了。但是发现里面没有思科路由器或交换机。

4. GNS3 VM 中添加思科路由器

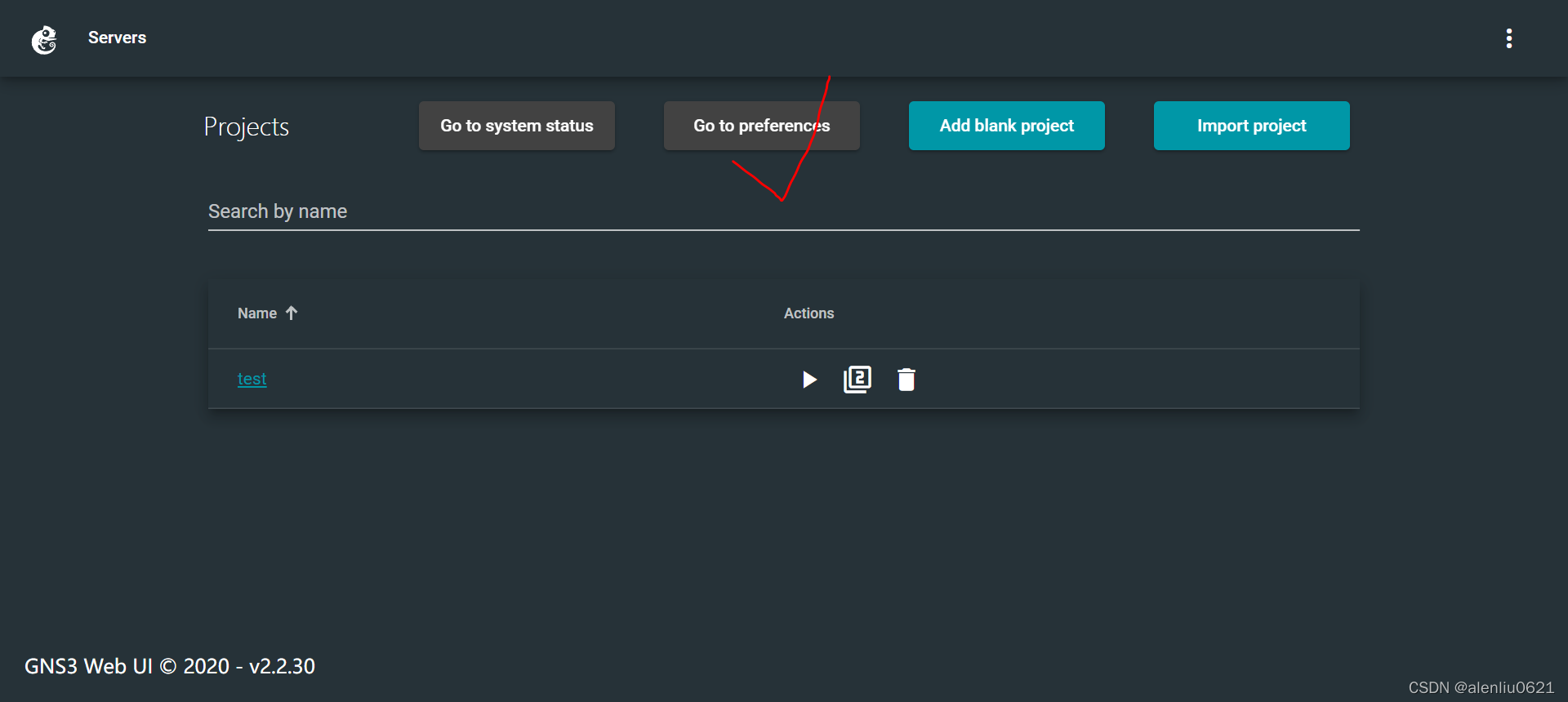

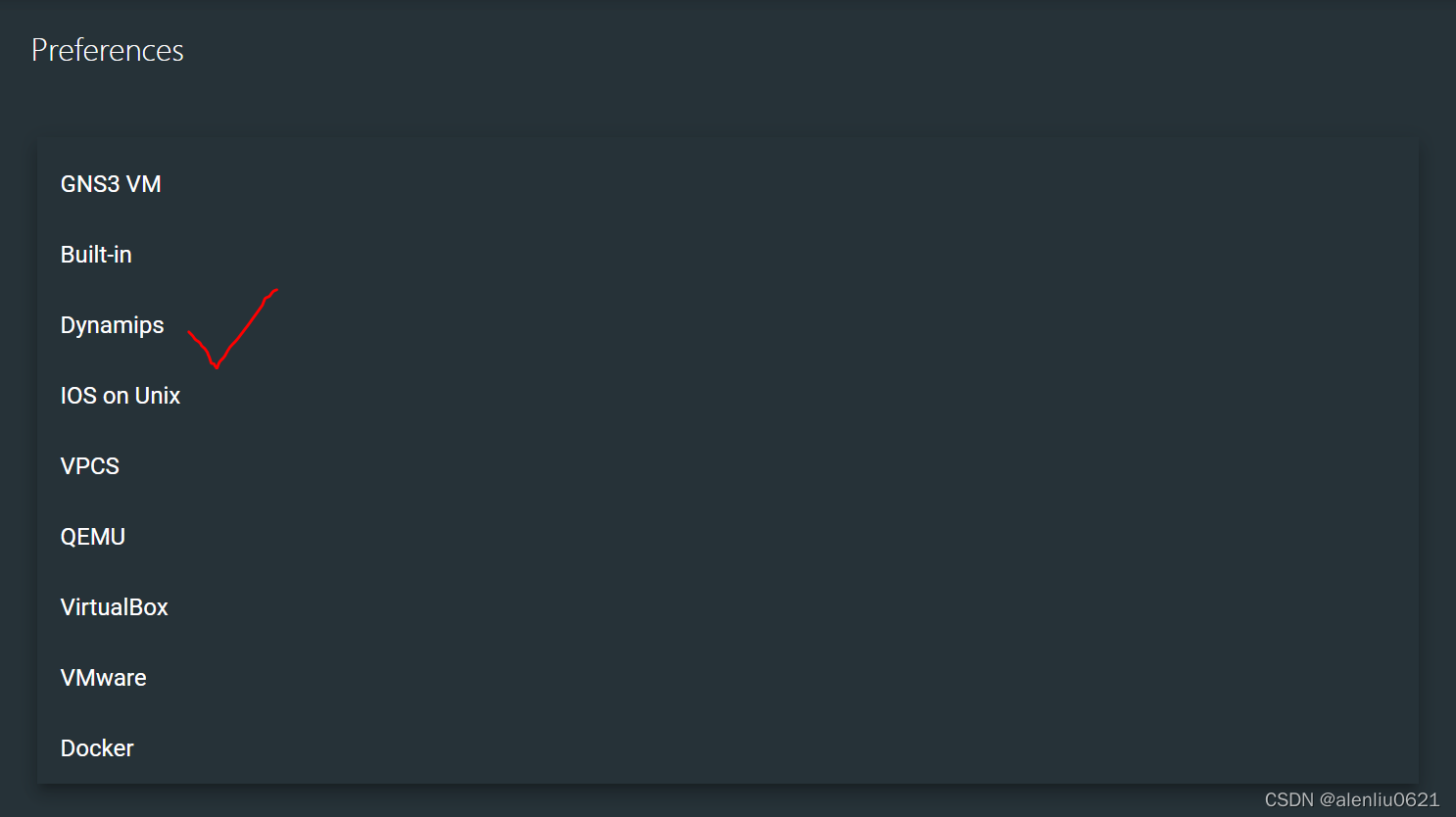

先回到主页，然后按如下操作：
1
23

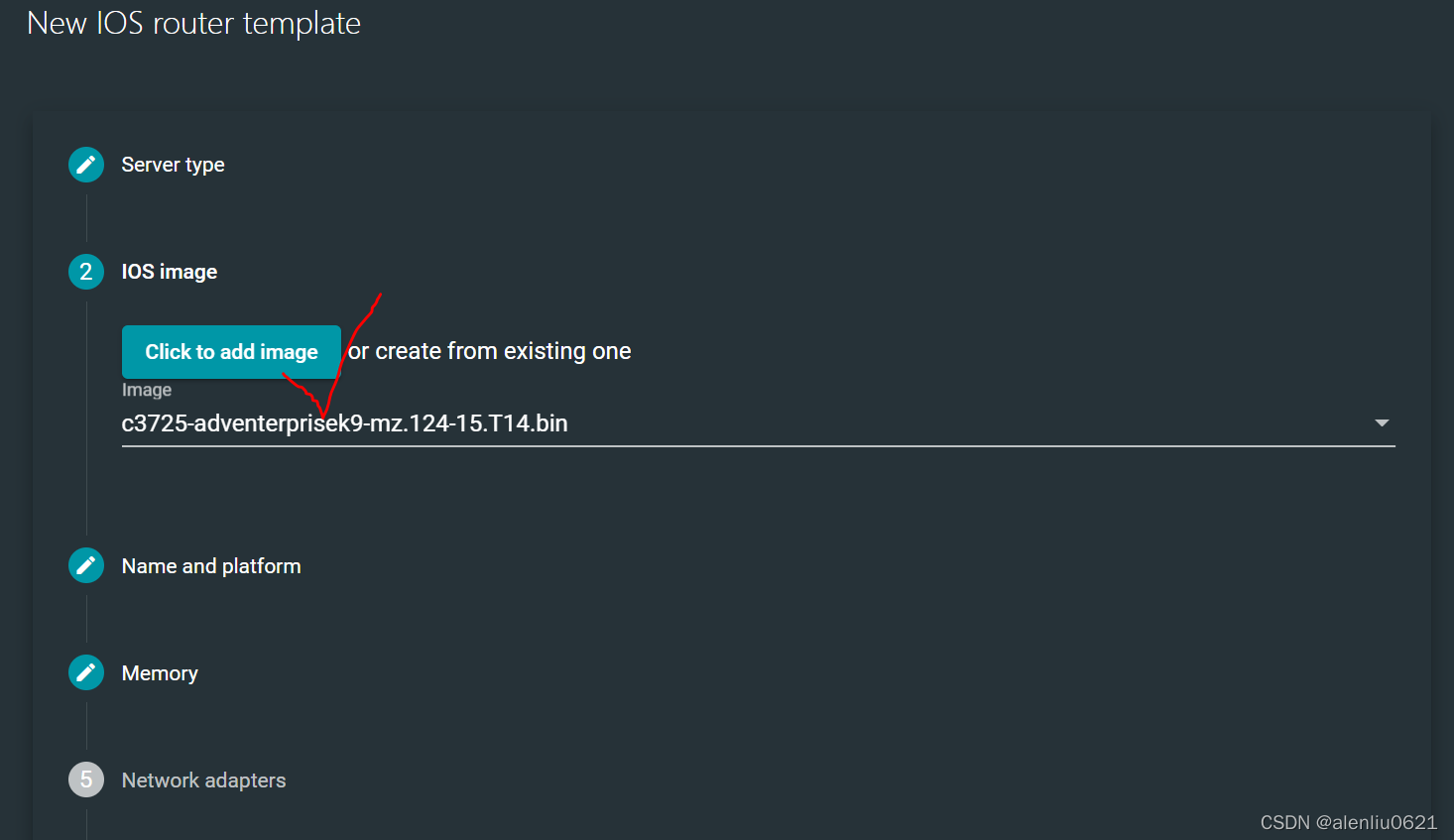

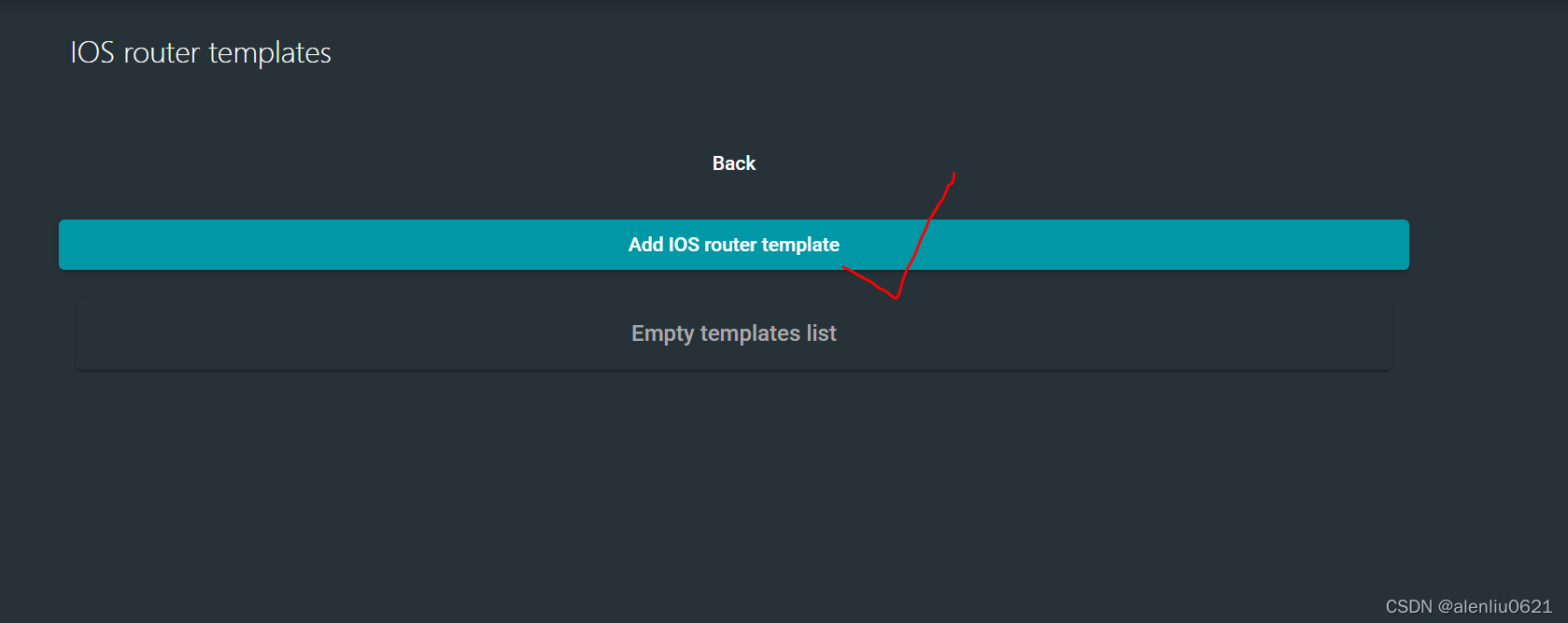

4 上传下载好的路由器IOS镜像，并选择【这里以3725为例】，然后点添加模板。

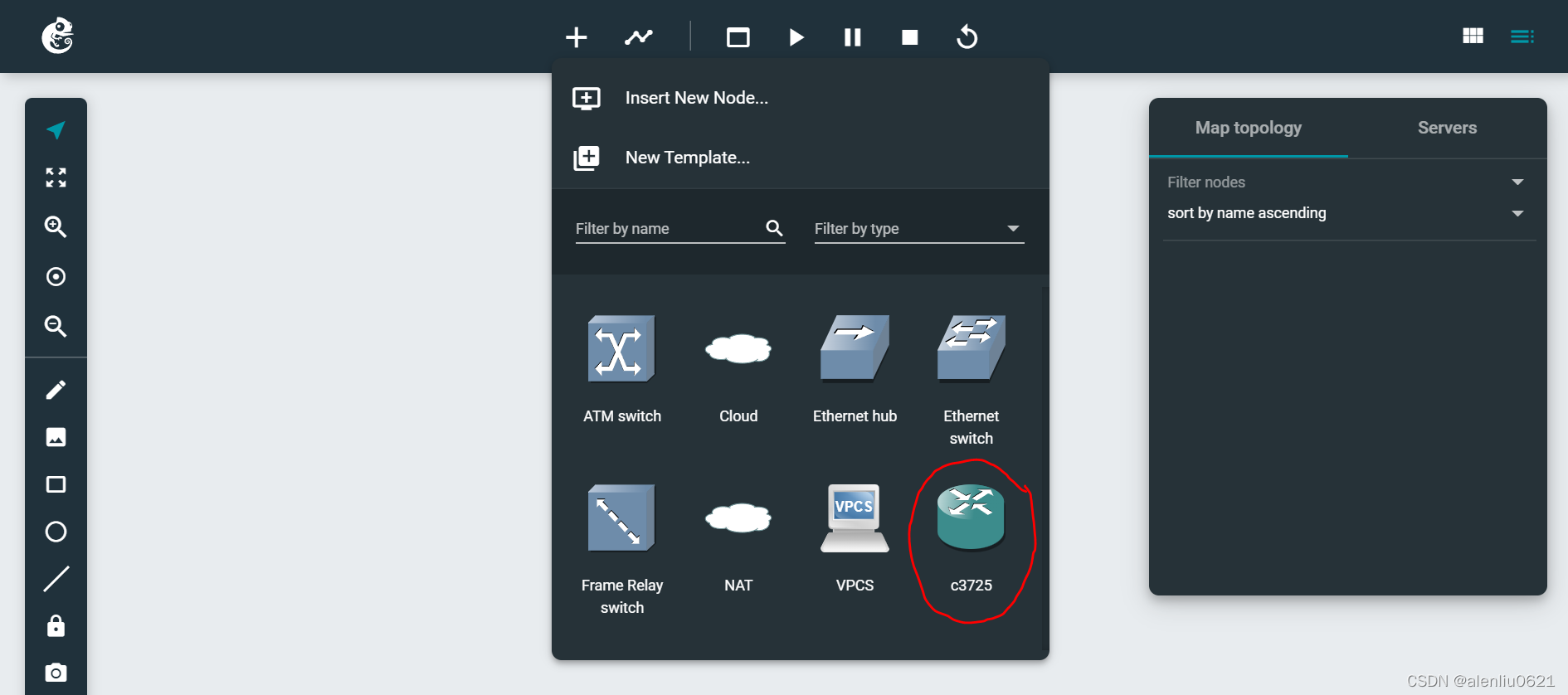

进到工程里面就可以看到新添加的 3725 路由器了【添加其他设备或镜像同理】。

注意

这里添加的路由器在本地 GNS3 中是看不到的，因为这里的 web UI 界面是 GNS3 VM 提供的而不是本地 GNS3，它们是不同的系统。GNS3 web UI 更方便多个用户能够同时使用虚拟机中的 GNS3，个人使用还是推荐使用本地的 GNS3。

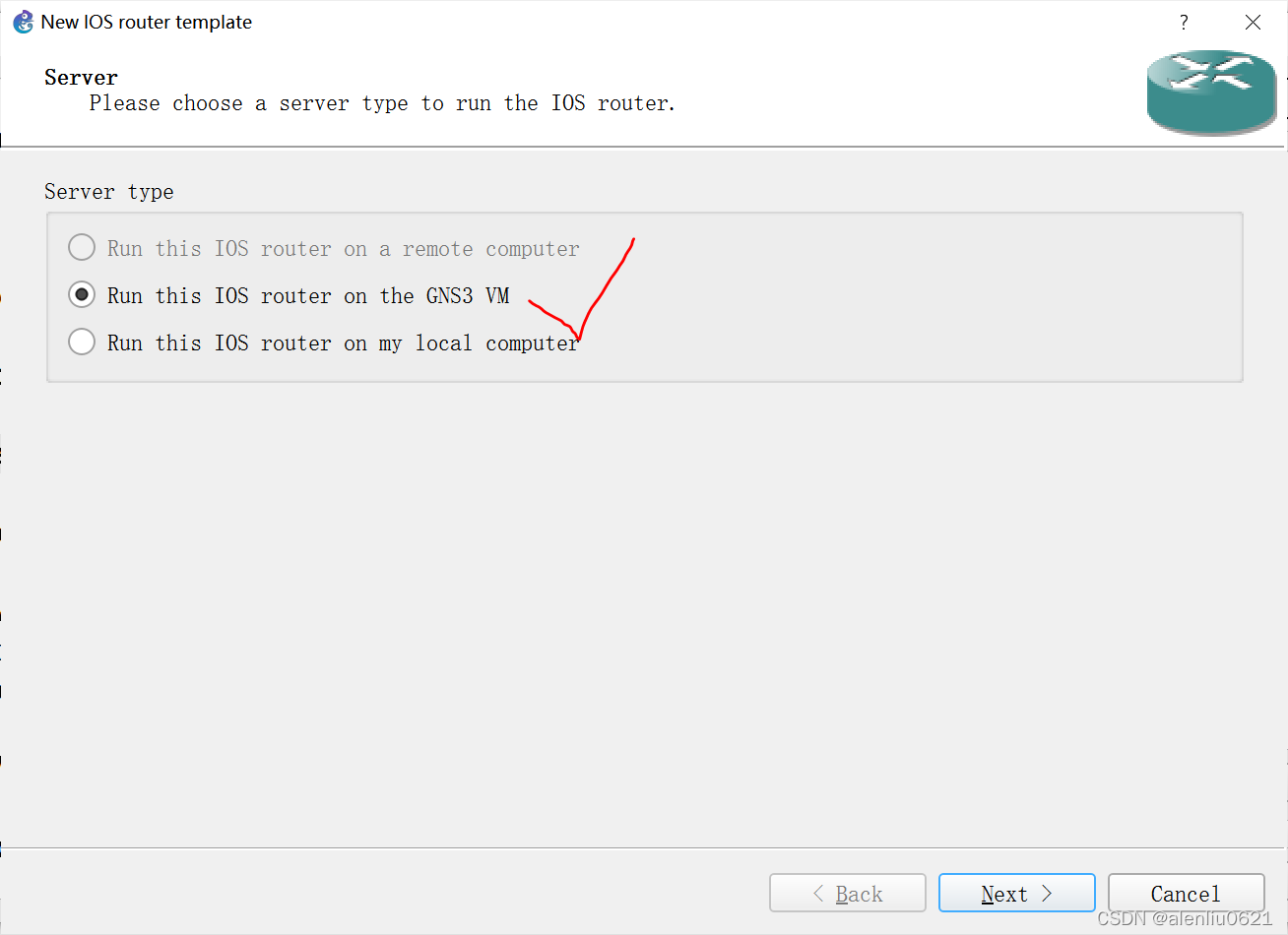

要在本地 GNS3 中添加在 GNS3 VM 中运行的设备，参考我的这篇文章，并且在开始的步骤时选择下面的选项：
