CD7388CZ功放IC，4x41W汽车音响功率放大电路，车机标配IC

双极电路：CD7833CZ---功放IC

1、概述

CD7388 是一块用于高端汽车音响的四通道BTL 输出的AB 类功率放大电路。
其特点如下：
● 高功率输出能力（最大4×41W/4Ω；4×25W/4Ω @ 14.4V，1kHz，10%）
● 失真度低
● 输出噪声小
● 带待机功能
● 带静音功能
● 电源电压低时自动启动静音功能
● 所需外围元件少
-内部增益固定（ GV=26dB BTL）
-不需自举电容
● 输出短路保护：对地/电源、负载短路
● 带温度保护功能
● ESD 保护
● 封装形式：FZIP25
2、功能框图与引脚说明

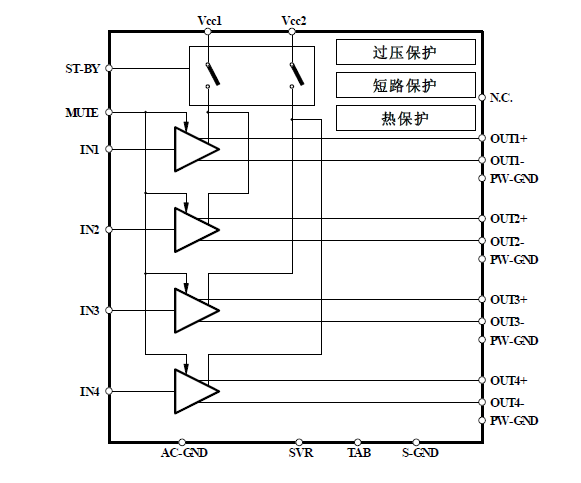

2. 1、功能框图


2. 2、功能描述
CD7388CZ 是用于高端汽车音响的四通道BTL 功率放大电路。具有待机、静音、热保
护、消开机噗声、过流保护、过压保护等功能模块，增益由内部固定在26dB。

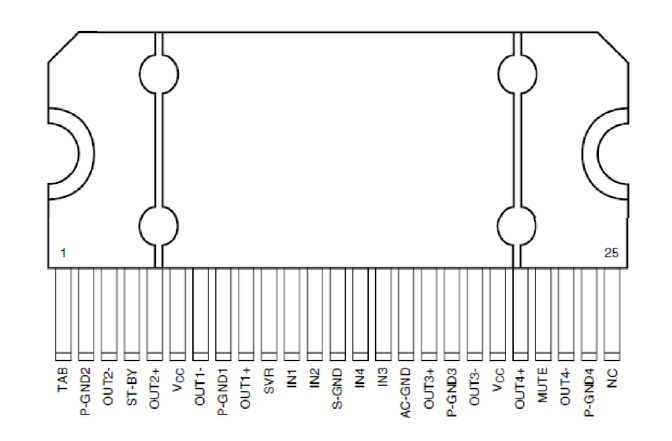

2. 3、引脚排列图

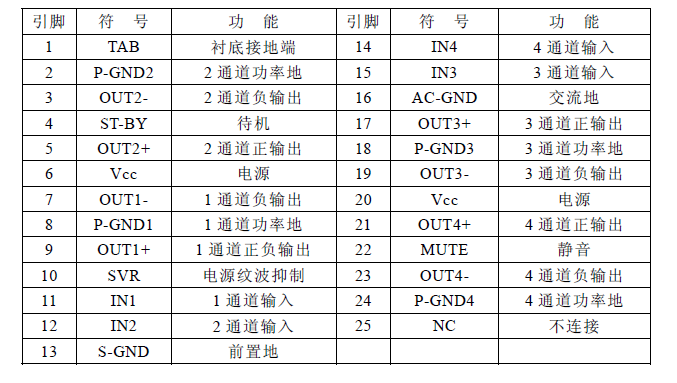

2. 4、引脚说明与结构原理图


3、电特性

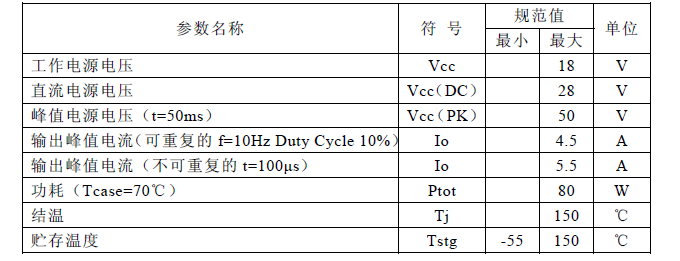

3. 1、极限参数
除非另有规定， Tamb= 25℃




3. 2、电特性

除非另有规定，Vcc=14.4V，f=1kHz，Rg=600Ω，RL=4Ω，Tamb=25℃

......
