gRPC 笔记（06）— gRPC 的 HTTP2 实现流程、简单RPC模式、服务器端RPC模式、客户端RPC模式、双向RPC模式的消息流传递

gRPC 使用 HTTP/2 作为其传输协议，实现通过网络发送消息。这也是 gRPC 能够成为高性能 RPC 框架的原因之一。

在 HTTP/2 中，客户端和服务器端的所有通信都是通过一个 TCP 连接完成的，这个连接可以传送任意数量的双向字节流。

相关术语如下：

• 流（stream）：在一个已建立的连接上的双向字节流。一个流可以携带一条或多条消息。
• 帧（frame）：HTTP/2 中最小的通信单元。每一帧都包含一个帧头，它至少要标记该帧所属的流。
• 消息（message）：完整的帧序列，映射为一条逻辑上的 HTTP 消息，由一帧或多帧组成。这样的话，允许消息进行多路复 用，客户端和服务器端能够将消息分解成独立的帧，交叉发送 它们，然后在另一端进行重新组合。

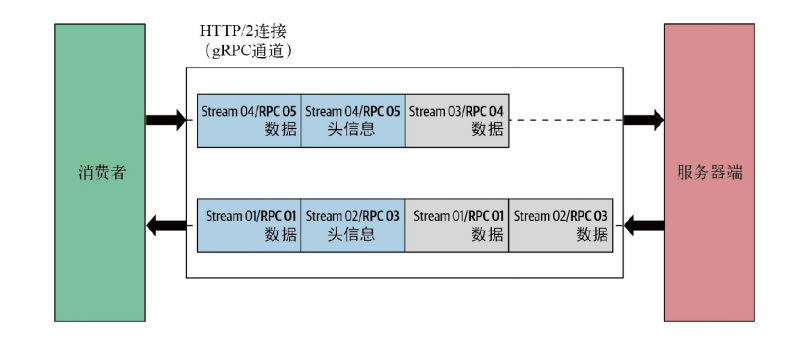

如图所示，gRPC 通道代表一个到端点的连接，也就是一个 HTTP/2 连接。当客户端应用程序创建 gRPC 通道的时候，它会在幕后创建一个到服务器端的 HTTP/2 连接。在通道创建完成之后，就可以重用它来发送多个到服务器端的远程调用。这些远程调用会映射为 HTTP/2 中的 流。远程调用中的消息以 HTTP/2 帧的形式进行发送，帧可能会携带一 条 gRPC 长度前缀的消息，也可能在 gRPC 消息非常大的情况下，一条消息跨多帧。

1. 请求消息

请求消息用于初始化远程调用。在 gRPC 中，请求消息始终由客户端应用程序来触发，它包含 3 部分：

• 请求头信息
• 以长度作为前缀的消息
• 流结束标记（end of stream flag，以下简称 EOS 标记），

如图所示。远程调用在客户端发送请求头信息之后就会初始化，然后其中会发送以长度作为前缀的消息，最后发送 EOS 标记，通知收件方请求消息已发送。

当调用 getProduct 方法时，客户端会通过发送下面的请求头信息来初始化调用。

HEADERS (flags = END_HEADERS)
:method = POST ➊
:scheme = http ➋
:path = /ProductInfo/getProduct ➌
:authority = abc.com ➍
te = trailers ➎
grpc-timeout = 1S ➏
content-type = application/grpc ➐
grpc-encoding = gzip ➑
authorization = Bearer xxxxxx ➒

• ❶ 定义 HTTP 方法。对 gRPC 来说，:method 头信息始终为 POST。
• ❷ 定义 HTTP 模式。如果启用传输层安全协议（Transport Level Security，TLS），就将模式设置为 https，否则设置为 http。
• ❸ 定义端点路径。对 gRPC 来说，这个值的构造为 /{ 服务名 }/{ 方 法名 }。
• ❹ 定义目标 URI 的虚拟主机名。
• ❺ 定义对不兼容代理的检测。在 gRPC 中，这个值必须为 trailers。
• ❻ 定义调用的超时时间。如果没有指定，服务器端会假定超时时间无 穷大。
• ❼ 定义 content-type。对 gRPC 来说，content-type 应该以 application/grpc 开头。否则，gRPC 会给出 HTTP 状态为 415（不 支持的媒体类型）的响应。
• ❽ 定义消息的压缩类型。可选的值是 identity、gzip、deflate、snappy 和 {custom}。
• ❾ 这是可选的元数据。authorization 元数据用来访问安全的端点。

其它注意点：

• 名称以 : 开头的头信息叫作保留头信息，HTTP/2 要求保留头信息出现在其他头信息之前。
• gRPC 通信中所传递的头信息分为两类：调用定义的头信息 （call-definition header）和自定义元数据。
• 调用定义的头信息是 HTTP/2 预定义的头信息。这些头信息应该在自定义元数据之前发送。
• 自定义元数据是由应用程序层定义的任意一组键–值对。在声明自定义元数据时，需要确保不要使用以 grpc- 开头的名称。在 gRPC 核心中，这被列为保留名字。

当完成对服务器端调用的初始化之后，客户端会以 HTTP/2 数据帧的形式发送以长度作为前缀的消息。如果这条消息不适合放到一个数据帧中，那么它可以跨多个数据帧。请求消息的结束通过在最后一个 DATA 帧上添加 END_STREAM 标记来实现。当因为没有要发送的数据而需要关闭请求流时，必须发送一个带有 END_STREAM 标记的空数据帧：

DATA (flags = END_STREAM)
<Length-Prefixed Message>

2. 响应消息

响应消息由服务器端生成，用来响应客户端的请求。与请求消息类似， 在大多数场景中，响应消息也包含 3 个主要部分：响应头信息、以长度作为前缀的消息以及 trailer。如果没有发送以长度作为前缀的消息来响应客户端，则响应消息只会包含头信息和 trailer，如图所示：

下面通过同一个示例来介绍响应消息的 HTTP/2 帧序列。当服务器端发送响应消息至客户端时，首先会发送如下所示的响应头信息。

HEADERS (flags = END_HEADERS)
:status = 200 ➊
grpc-encoding = gzip ➋
content-type = application/grpc ➌

• ❶ 表明 HTTP 请求的状态。
• ❷ 定义消息的压缩类型。可选的值是 identity、gzip、deflate、snappy 和 {custom}。
• ❸ 定义 content-type。对 gRPC 来说，content-type 应该以 application/grpc 开头。

与请求头信息类似，应用程序层所定义的自定义元数据也可以按照任意键–值对集的形式在响应头信息中进行发送。

服务器端发送完响应头之后，以长度作为前缀的消息就会以 HTTP/2 数据帧的形式在调用中进行发送。与请求消息类似，如果该消息不适合放到一个数据帧中，那么它可以跨多个数据帧。

DATA
<Length-Prefixed Message>

如下所示，END_STREAM 标记并不会随数据帧一起发送，而会作为单独的头信息来发送，名为 trailer，最后，通过发送 trailer 来提醒客户端响应消息已发送。trailer 还会携带状态码以及请求的状态信息。

HEADERS (flags = END_STREAM, END_HEADERS)
grpc-status = 0 # OK ➊
grpc-message = xxxxxx ➋

• ❶ 定义 gRPC 状态码。gRPC 会使用一组定义良好的状态码。这些状态码的定义可以在 gRPC 官方文档中找到。
• ❷ 定义对错误的描述。这是可选的，只有在处理请求出现错误时，才会进行设置。

trailer 会以 HTTP/2 头信息帧的形式进行投递，但会在响应消息结束时发送。响应 EOS 标记就是在 trailer 头信息中设置的 END_STREAM 标记。另外，它还会包含 grpc-status 头信息和 grpc-message 头信息。

在特定的场景中，请求调用可能会立即失败。在这些情况下，服务器端需要发回一个不包含数据帧的响应。因为服务器端只发送 trailer 作为响应，所以这些 trailer 也会以 HTTP/2 头信息帧的形式进行投递，同时会包含 END_STREAM 标记。另外，trailer 会包含下面的头信息。

• HTTP 状态：status
• 内容类型：content-type
• 状态：grpc-status
• 状态信息：grpc-message

3. gRPC 通信模式中的消息流

3.1 简单 RPC 模式

在一元 RPC 模式中，gRPC 服务器端和 gRPC 客户端的通信始终只涉及一个请求和一个响应。如图 所示，请求消息包含头信息， 随后是以长度作为前缀的消息，该消息可以跨一个或多个数据帧。 消息最后会添加一个 EOS 标记，方便客户端半关（half-close）连 接，并标记请求消息的结束。在这里，“半关”指的是客户端在自己的一侧关闭连接，这样一来，客户端无法再向服务器端发送消息， 但仍能够监听来自服务器端的消息。只有在接收到完整的消息之后，服务器端才生成响应。响应消息包含一个头信息帧，随后是以长度作为前缀的消息。当服务器端发送带有状态详情的 trailer 头信息之后，通信就会关闭。

3.2 服务器端 RPC 模式

从客户端的角度来说，一元 RPC 模式和服务器端流 RPC 模式具有相同的请求信息流。这两种情况都是发送一条请求消息，主要差异在于服务器端。

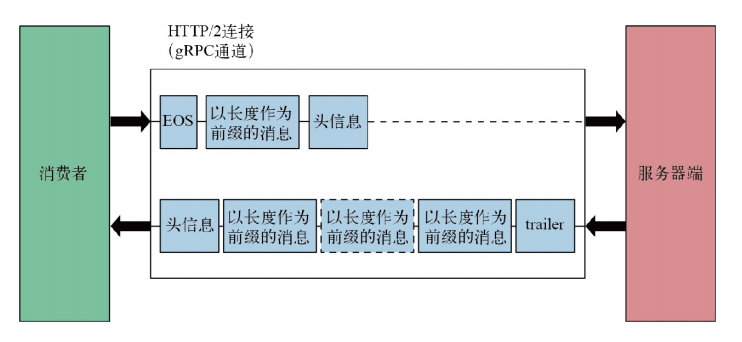

在服务器端流 RPC 模式中，服务器端不再向客户端发送一条响应消息，而会发送多条响应消息。服务器端会持续等待，直到接收到完整的请求消息，随后它会发送响应头消息和多条以长度作为前缀的消息，如图所示。在服务器端发送带有状态详情的 trailer 头信息之后，通信就会关闭。

3.3 客户端 RPC 模式

在客户端流 RPC 模式中，客户端向服务器端发送多条消息，服务器端在响应时发送一条消息。

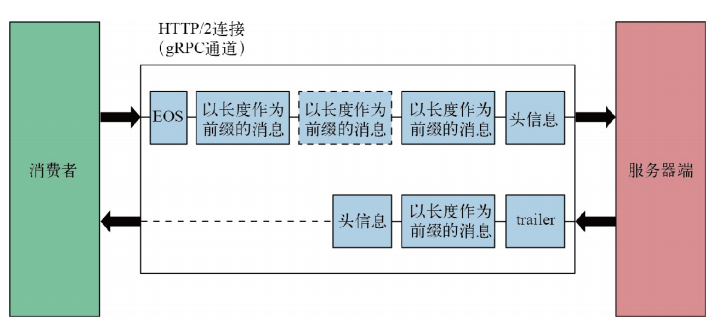

客户端首先通过发送头信息帧来与服务器端建立连接，然后以数据帧的形式，向服务器端发送多条以长度作为前缀的消息，如图所示。最后，通过在末尾的数据帧中发送 EOS 标记，客户端将连接设置为半关的状态。与此同时， 服务器端读取所接收到的来自客户端的消息。在接收到所有的消息之后，客户端发送一条响应消息和 trailer 头信息，并关闭连接。

3.4 双向流 RPC 模式

在这种模式中，客户端和服务器端都会给对方发送多条消息，直到它们关闭连接为止。

在双向流 RPC 模式中，客户端通过发送头信息帧与服务器端建立连接。然后，它们会互发以长度作为前缀的消息，无须等待对方结 束。如图所示，客户端和服务器端会同时发送消息。两者都可以在自己的一侧关闭连接，这意味着它们不能再发送消息了。

参考：《gRPC与云原生应用开发》
