移动高清盒子6（CM311-5 HV）刷机实践

万物智能相联

已于 2025-01-02 08:46:00 修改

阅读量8.1k

点赞数 15

文章标签： arm开发

于 2025-01-02 00:35:56 首次发布

本文链接：https://blog.csdn.net/world_universe/article/details/144873326

版权

声明：刷机仅供内部测试和个人使用，不得用于非法商业目的。

核心内容在第3节。

1 机顶盒概况

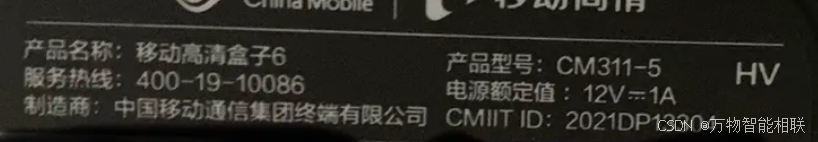

浙江，HV代工。CPU GK6323 RBCFV100C。运存2GB。ROM 8GB。系统 Android 9。

2 刷机实践过程

2.1下载固件

预先多下载几个固件，这个不行那个总行。-->后来发现CH代工、ZG代工、HV代工均可。

2.2准备U盘

用一个8GB U盘，单分区，FAT32，按参考资料说的把5个文件（固件2的，update.zip 400多MB）（刷机教程中说，注意：固件有APP检测，刷机完成请务必安装【超级市场（必装）】，如检测到没有安装此软件，开关机70次就会无法开机了，安装软件后就没有这个问题了。）复制到根目录。

2.3拆机

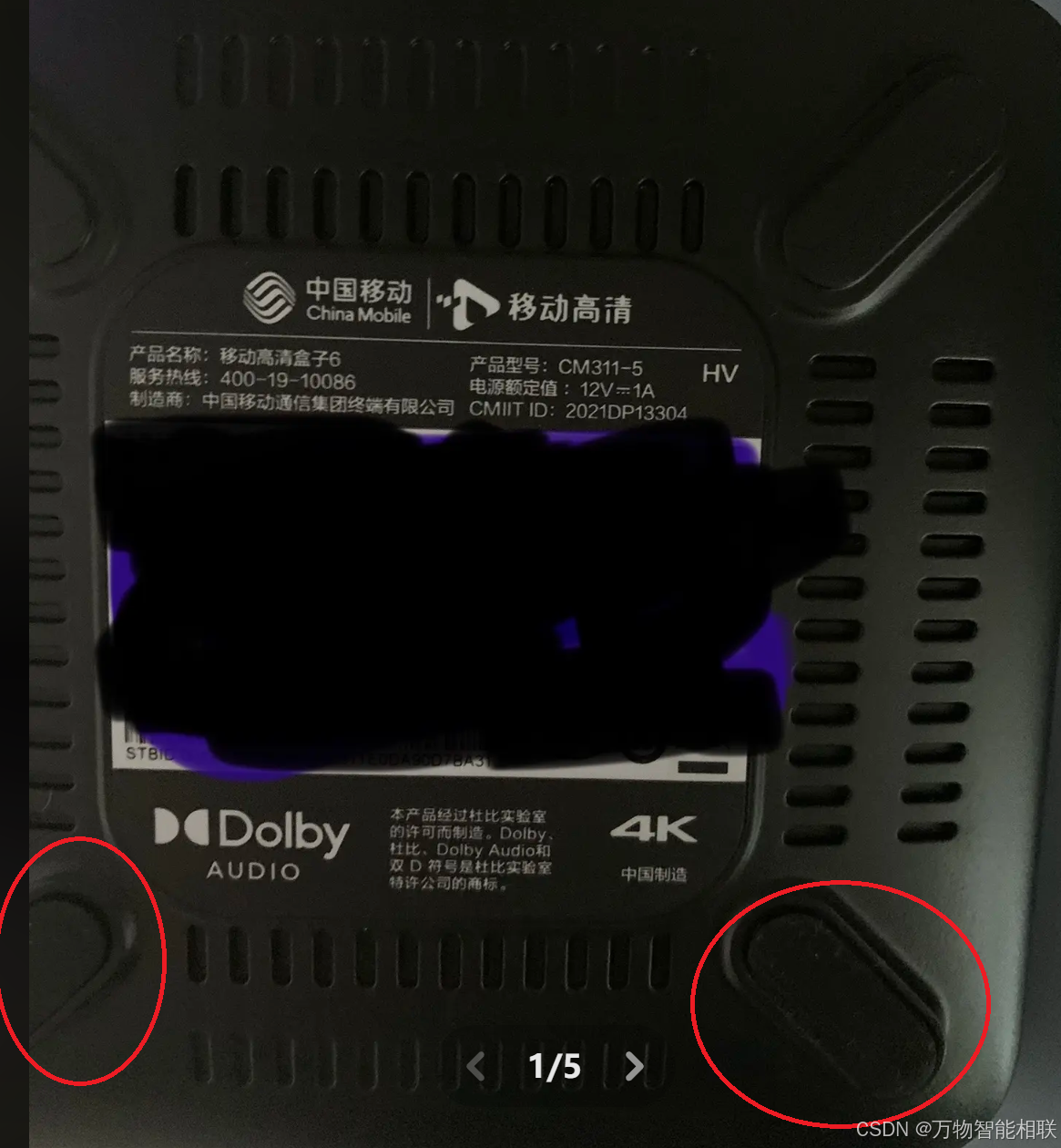

一定要注意：下图所示位置，去掉脚垫，里面有两颗螺丝要先拧下来。然后沿边线撬开即可。

2.4短接进recovery模式

将U盘插盒子靠近网口的USB上，用金属镊子夹住C110两端不放，给盒子上电，盒子指示灯不亮；短路8秒后撤短路，过2-3秒后盒子指示灯亮起；先出现中国移动的画面，稍等一会儿，就变成了recovery界面！

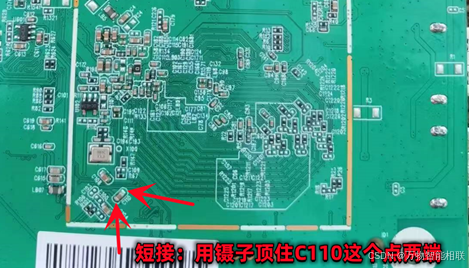

关于短路点，不同教程给出了不同的位置。实测C110两端有效。C110的位置：

短接操作注意事项：

（1）必须先插U盘，不插U盘短接会正常启动。

（2）短路8秒（多短一会儿，时间短了没效果）

（3）用镊子比较方便，一手夹住C110电容后，另一只手再加电

（4）夹C110用力别太大，小心别把电容夹掉了。

2.5在recovery界面刷机

按箭头所指选择菜单，然后选择U盘中的update.zip，开始刷机。提示校验中。30多秒后，提示校验失败：result1

failed to update.......Insatllation aborted

-->人品好的话，一次刷成功。

2.6 尝试各种不同的固件

按前述办法，刷各种固件，通通校验失败。有些1秒就提示校验失败，有些几十秒之后。

2.7尝试不同的刷机办法

网络查到的刷机方法：

（1）短接进recovery强刷 -->如前所述，校验失败

（2）遥控板免拆刷机——先选择恢复出厂（为什么要恢复出厂？），在重启的时候在恢复的那个页面，同时按住遥控器上的音量-和菜单键，不停地按，直到出现android recovery界面。-->校验失败

（3）先刷降级包降级，开adb，然后通过adb网络连接刷机。-->刷降级包，校验失败

（4）串口线刷——太麻烦，需要编程器。并且，虽然硬件有串口接口，但部分教程说原厂固件不支持，封了。

串口接口：

（5）其它办法——不一定管用。网上看到的教程或者别人的实践，都是前4种之一。所以不研究了。

2.8 遍查资料，查找校验失败的原因

查了很多资料，看到有些人拆机刷成功，有些人不拆机也可以刷成功。为什么很多人都一次性成功？难道是手中的机顶盒与别人的不同，所下载的固件不适合？

可能的思路：

1）我操作不对，没按教程要求，或者教程对于某些细节没有说出来。-->思路：继续研究各种教程进行尝试。

2）替换recovery，不校验刷机。但是目前的确没有发现哪个刷机方式是只刷recovery不刷系统的，除了TTL线刷。-->思路：采用TTL线刷

3）找到能通过校验的固件包。-->思路：下载更多不同的固件包进行尝试。按理，只要是GK6323的固件包，基本都能刷，甚至所有机顶盒固件都能刷，只是会不会变砖的问题。但是刷什么都是校验失败，重启进原厂就进原厂固件，这就让人迷糊了。难道各种进recovery的方式，进的都是目前的原厂recovery，从而使得升级被原厂recovery所限制？（那么U盘上的recovery有什么用？）

4）从“U盘上的recovery有什么用”出发，有没有可能，是我的U盘不符合要求？-->思路：严格限制U盘

5）查网络，看看有没有人研究校验失败的问题。只找到一个：CM311-5(ZG代工)刷机降级失败_中国移动魔百盒_ZNDS 但此贴文中的人也都没整明白。

6）研究刷机的深层次机理。比如，为什么短接称为强刷？强刷之外还有弱刷？如何仅刷recovery？U盘上的非update.zip文件有什么用？等等。

思路1356正在进行，2直接放弃，还有4没有做。

2.9 尝试严格限制U盘

各方资料说的不是太清楚。“不能做过系统启动盘”的什么意思？手上的U盘、TF卡都做过系统启动盘。那么现在仅能将其一改成USB-FDD，格式化之后尝试。

“其他不允许有，文件夹也不许有”这个就非常难办。windows系统默认会产生System Volume Information，android手机则会默认产生其它文件夹，但是其他人似乎没有顾忌这个问题。所以，这一条应该是无效的。

找一张4GB TF卡先按USB-FDD尝试。遥控器免拆进recovery，选择update.zip之后，一出现进度条马上就换成了“很遗憾，未能成功升级”。硬件短接虽然机顶盒的灯按照预想进行，但没能进recovery；反复试验，确认USB-FDD不行；检查之前可用的U盘，发现它就是USB-HDD模式。

换成USB-HDD。先硬件短接，结果机顶盒死机，直接在中国移动的界面卡住！换遥控器免拆进recovery，现象同前。

把TF卡的那个唯一分区改成活动的引导分区，硬件短接的方式居然进recovery了！这时用USB3读卡器，虽然能进recovery，但是一选择apply升级，就会立即重启机顶盒。所以还是要用USB2读卡器。

但是还是刷机失败。继续尝试，又发现了，USB-HDD+活动分区不是关键，后来多次用硬件短接的方式出现卡在中国移动画面、开机直接黑屏死机等各种问题。这可能说明：硬件短接实际上相当于直接从U盘启动！这才是为什么需要recovery等文件的原因！

之前用U盘就没这类问题（而且U盘中存在各种文件！），为什么现在用TF卡就老是各种问题？在这个过程中，发明了一种操作方式：在硬件短接进入recovery的画面中，如果升级校验失败，则拔U盘，从电脑端重新复制update.zip过去尝试；这样更换固件刷机的速度就快多了。

2.10首次刷机成功

漫无目的地刷机试验，在刷某个固件时，居然校验成功了！

刷机成功最重要的是先进去看看这个系统，发现果然顺利进系统了，不再是中国移动的登录校验，直接进桌面了，可以自由安装apk。检查系统信息，发现固件是ZG代工的那个。

2.11反复刷机成功

之前校验失败的，现在居然刷成功了！这就证明了是U盘的问题。校验失败是不是因为文件碎片造成？！按这个思路出发，先保证进recovery，再保证校验成功，一个U盘，反复刷机成功。

3 刷机经验总结——重要

3.1优先选择免拆刷机

拆机太麻烦，也破坏机顶盒美观，能免拆就免拆。免拆机进机顶盒的办法（不需要恢复出厂）：U盘插入接近网口的那个USB口，开机，立即反复同时按遥控器上的菜单键和音量减，直到进入大字符recovery界面（实际是机内的recovery）（与硬件reset一样，是在开机后立即反复按），虽然刚开始是中国移动的画面，但过了一会儿就会进入紧急恢复模式：
