使用Arduino开发板连接ADC/DAC模块PCF8591

在嵌入式电子设备中，模数转换器是中非常重要的部分，因为大多数传感器提供的输出信号是模拟值，模数转换器将它们馈入只能理解二进制值的微控制器，我们必须将这些号转换为数字值。因此，为了能够处理模拟数据，微控制器需要模数转换器。

有些微控制器有内置ADC，如Arduino、MSP430、PIC16F877A，但有些微控制器没有，如8051、Raspberry Pi等，我们必须使用一些外部模数转换器IC，如ADC0804、ADC0808。在本篇文章中，我们将研究如何将PCF8591 ADC/DAC模块连接到Arduino开发板。

必需的组件

● Arduino UNO开发板

● PCF8591 ADC模块

● 100K电位器

● 连接导线

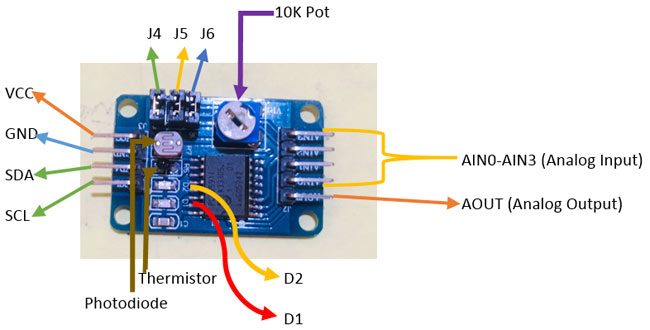

PCF8591 ADC / DAC模块

PCF8591是一个8位模数转换器或8位数模转换器模块，这意味着每个引脚可以读取高达256的模拟值。它还具有板上提供的LDR和热敏电阻电路。该模块有四个模拟输入和一个模拟输出。它适用于I2C通信，因此SCL和SDA引脚用于串行时钟和串行数据地址。它需要2.5-6V电源电压并具有低待机电流。我们还可以通过调节模块上电位器的旋钮来控制输入电压。板上还有三个跳线。 J4连接选择热敏电阻接入电路，J5连接选择LDR /光电阻接入电路和J6连接选择可调电压接入电路。要访问这些电路，您必须使用这些跳线的地址：J6为0x50，J5为0x60，J4为0x70。电路板上有两个LED，D1和D2 - D1表示输出电压强度，D2表示电源电压强度。输出或电源电压越高，LED D1或D2的强度越高。您也可以使用VCC上的电位计或AOUT引脚测试这些LED。

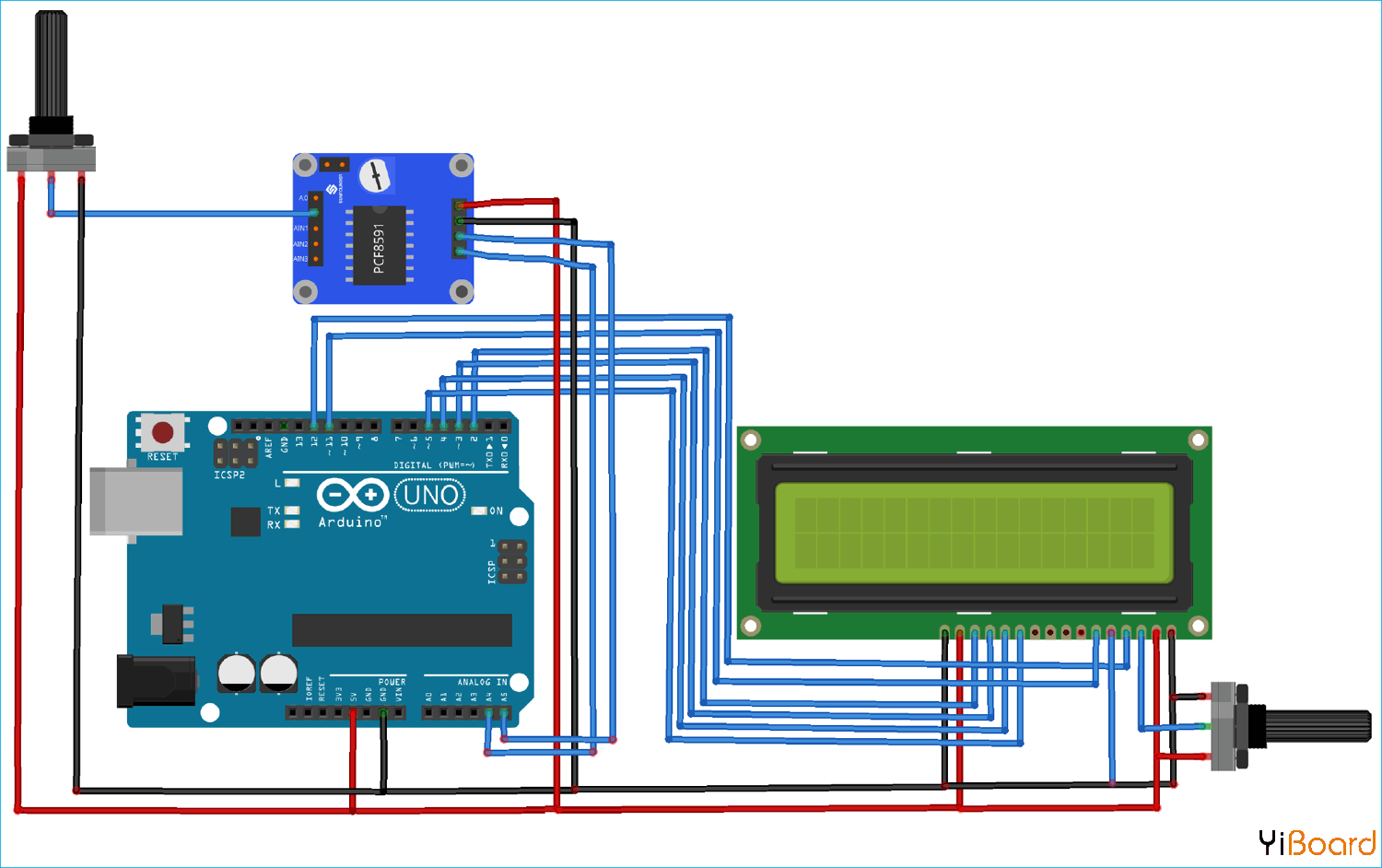

PCF8591 ADC / DAC模块与Arduino的连接电路

PCF8591与Arduino的连接非常简单。在这个连接示例中，我们将从任何模拟引脚读取模拟值，并将这些值更改为100K电位器。首先，将VCC和GND连接到Arduino的5V和GND。接下来，将SDA和SCL连接到Arduino的A4和A5。现在，连接100K电位器和AIN0，如图所示。对于LCD，数据引脚（D4-D7）连接到Arduino和RS的数字引脚D5-D2，EN引脚连接到Arduino的D12和D11。 LCD的V0连接到电位器和100k电位器，用于控制LCD的亮度。
