有时，我们需要在项目中添加一个温度指示器。因此，在本篇文章中，您将学习如何使用Arduino和DS18B20温度传感器制作一款模拟温度计。

DS18B20模块

首先，Maxim DS18B20数字温度计提供9位至12位摄氏温度测量，并具有报警功能以及非易失性用户可编程的上下触发点。同样，DS18B20通过1-Wire总线进行通信，根据定义，该总线仅需要一条数据线（和地线）即可与中央微处理器进行通信。此外，DS18B20可以直接从数据线获取电源（“寄生电源”），而无需外部电源。

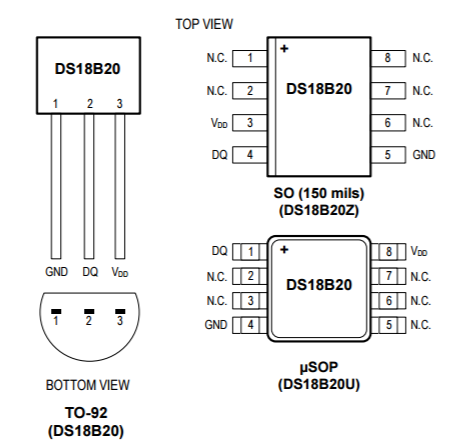

在这里插入图片描述

实际上，每个DS18B20都有一个唯一的64位串行代码，它允许多个DS18B20在同一1-Wire总线上工作。因此，使用一个微处理器控制分布在大面积上的许多DS18B20很简单。

所需的零件

● Arduino Uno开发板

● DS18B20传感器

● 模拟电压表

电路

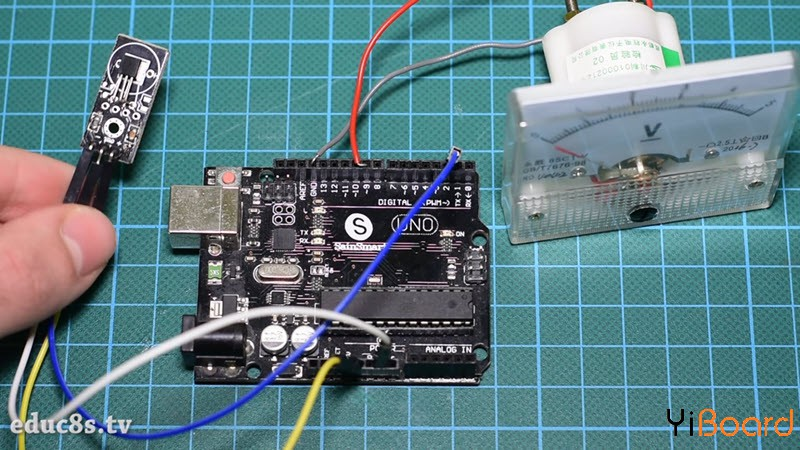

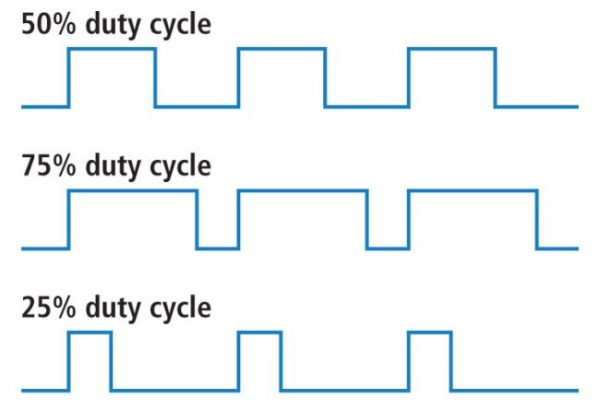

幸运的是，电路是如此简单。首先，将带有（-）符号的DS18b20引脚连接到Arduino GND，将带有（+）符号的引脚连接到5V，将信号引脚连接到数字引脚2，以开始感测温度。我们将电压表的正极连接到数字引脚9（PWM引脚之一），将负极连接到GND。然后，要将电压表的标签更改为摄氏温度计，只需下载附件中的照片并打印出来即可！

在这里插入图片描述
