如何使用Arduino开发板制作对射式激光光栅

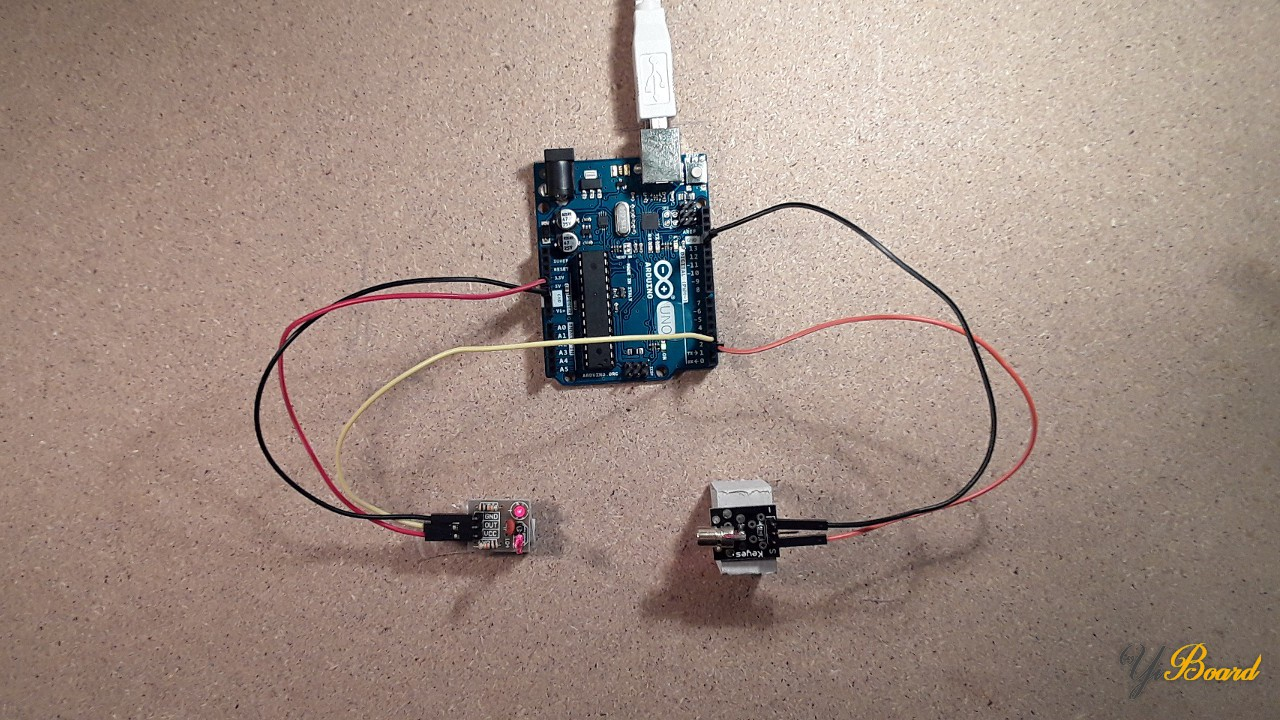

在本篇文章中，我们将主要介绍如何使用Arduino制作一款激光光栅。它可以检测出发射器和接收器之间的任何物体运动。发送器采用激光模块（Keyes KY-008），它可以发射红光（波长：650nm）。激光探测器/接收器是一个不知名的模块，可以返回LOW信号或HIGH信号。

所需的材料清单：

– Arduino Uno开发板

– 跳线

– 激光头发射模块KY-008

– 激光探测器/接收器

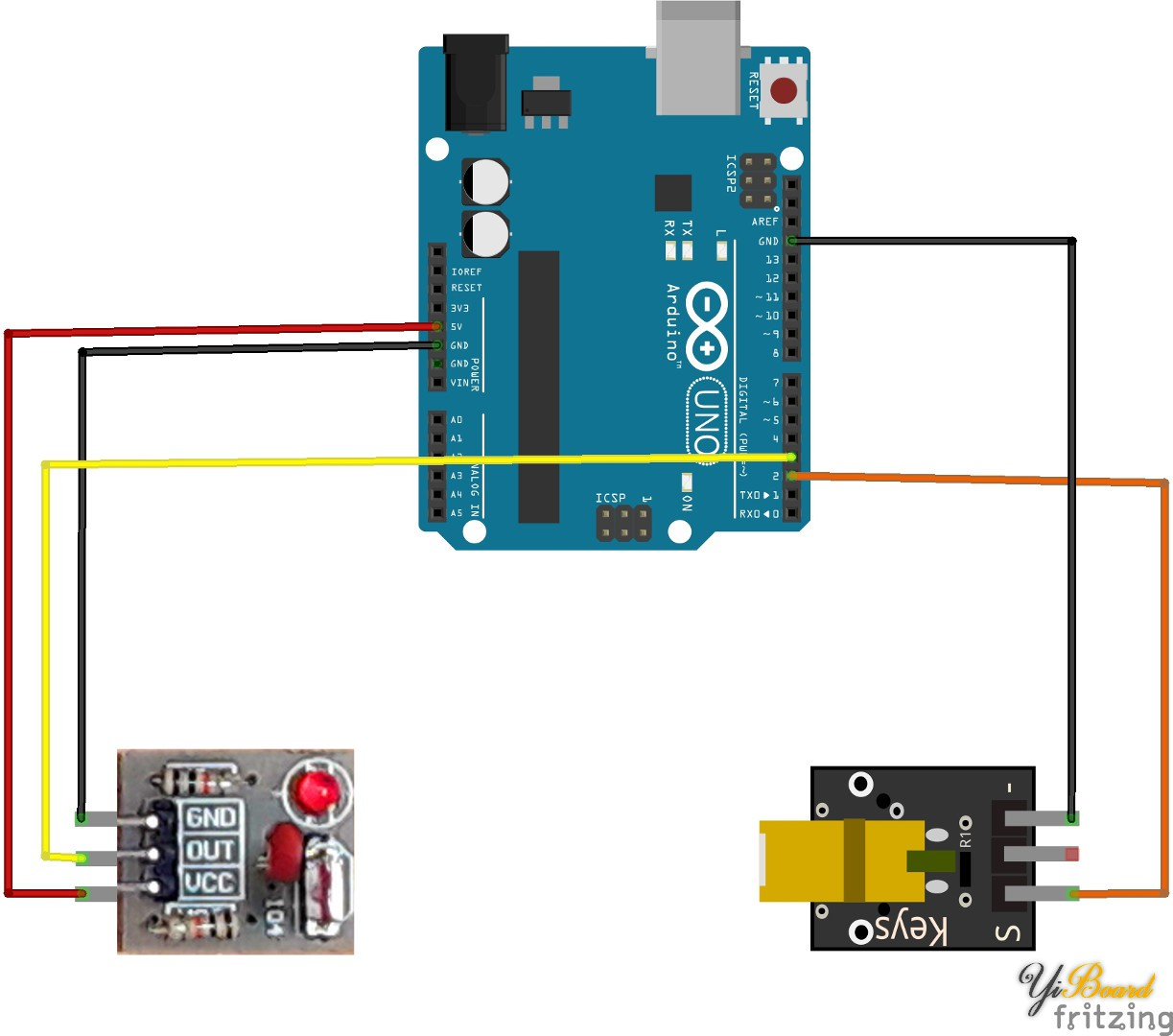

发射器和接收器的连接

激光发射模块有三个引脚。仅使用两个引脚：“-”引脚连接到Arduino的GND引脚。“ S”引脚连接到Arduino的引脚2。这样，可以通过控制向引脚2发送LOW信号或HIGH信号来关闭或打开激光发射器。接收器模块也有三个引脚。模块的“ VCC”引脚连接到Arduino的5V引脚，模块的GND连接到Arduino的GND。最后，将模块的信号引脚“OUT”连接到引脚3。
