tars服务端(一)：server的启动流程

前言

tars服务端在框架层帮我们封装了rpc的实现细节，让开发人员只需专注于业务层的接口实现。这一篇文章主要分两个部分来初步了解tars服务端:

1. 先从顶层了解服务端框架层提供了什么，不纠结代码细节
2. 再结合代码具体的了解一个tars server的启动流程

---

一.框架封装的功能

• 线程模型创建：主线程，网络线程，业务线程
• 网络io模型创建
• 业务模型创建:Adapter,Servant的管理
• 通信器创建
• 其他的：异常信息，统计信息上报，ssl，协程，日志，链路跟踪，消息染色等

这一节先重点了解一下线程模型,servant和adapter的细节。



1.线程模型

1. 1个主线程：框架的初始化,业务层初始化，servant和adapter的管理，epoll模型的创建,业务线程创建,网络线程创建。
2. N个网络线程：调度epoll处理网络事件，socket的accept，read，write，请求包push到接收队列让业务线程处理。
3. M个业务线程：解析请求包，分发到业务层进行处理。
4. 其他的线程，例如通信器的线程，不在这个线程模型的范畴内。

• 蓝色部分，主线程启动了业务线程。业务线程的数量可以针对不同的servant设置不同的线程数。之后业务线程在一个循环逻辑中，每次从队列中取出请求进行处理。
• 黄色部分，网络线程启动。框架限制了网络线程的数量最大为15，这个和链接管理的uid有关，uid的组成有4位是给网络线程索引的，所以最大的线程索引是15。网络线程同样把收到的请求push到队列中，供业务线程处理。
• 红色部分，当进程被设置为terminate的时候，主线程结束，同时网络线程和业务线程也把terminate设置为true，线程结束。
• 紫色的接收队列，网络线程收到请求后push到队列中，业务线程通过waitForRevcQueue取出请求进行处理。接收队列只有1个，属于adapter的。
• 灰色的N个发送队列，每个网络线程都有1个发送队列，当业务线程向客户端回包的时候，会push到发送队列中，网络线程把发送包取出来发送到对应的客户端。
• 另外还有一点需要注意的，不管是网络线程还是业务线程，都是基于一个循环去处理事件和消息，所以一般不能出现耗时比较久的操作(例如长时间的阻塞)。特别是网络线程，如果在处理一个fd的事件时，如果长时间阻塞，那么在阻塞期间这个网络线程的其他fd就都处理不了了；而业务线程，虽然会同时有多个业务线程去处理一个消息队列，但是如果出现了比较多的阻塞操作，也会影响到整个消息队列的消费速度(tars提供了协程解决这个问题)。



2.Servant和Adapter

       一开始接触tars会比较容易混淆Servant和Adapter。官网的文档告诉我们，tars节点的名字由三级组成:App.Server.Servant，在web上部署的时候也是一个Servant对应一个ip:port；但实际上Servant并没有和ip:port直接绑定，而是由Adapter来管理ip:port，Servant再和Adapter进行一一映射。从tars Server的配置文件就可以看出来，ip和port都是在Adapter的配置中的，同时每个Adapter还对应着一个servant的配置项:

<TestApp.HelloServer.HelloObjAdapter>
        allow
        endpoint=tcp -h 172.17.136.115 -p 23800 -t 60000
        handlegroup=TestApp.HelloServer.HelloObjAdapter
        maxconns=100000
        protocol=tars
        queuecap=50000
        queuetimeout=20000
        servant=TestApp.HelloServer.HelloObj
        threads=5
</TestApp.HelloServer.HelloObjAdapter>

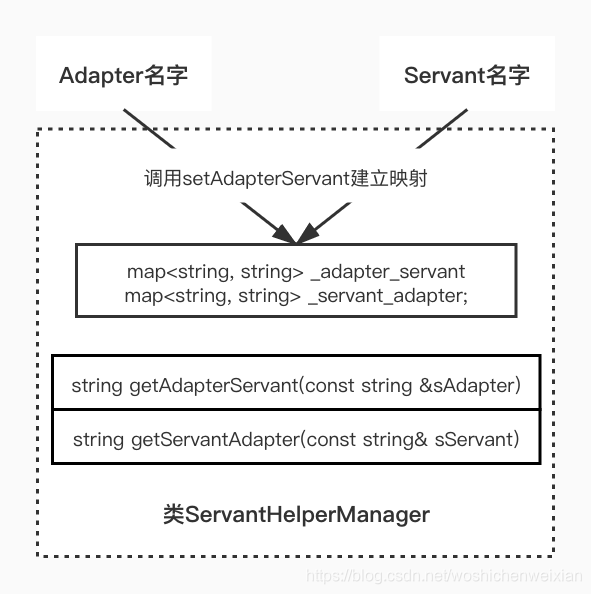

        Servant和Adapter如何映射起来呢?每个Servant和Adapter都有自己的名字,在框架进行初始化时，会调用setAdapterServant()把Servant和Adapter的名字映射起来:

• Adapter和Servant的映射关系保存在全局单列类ServantHelperManager中
• 调用setAdapterServant把两者的名字存在map中
• 用Adapter的名字调用getAdapterServant可以获取到对应的Servant名字
• 用Servant的名字调用getServantAdapter可以获取到对应的Adapter名字

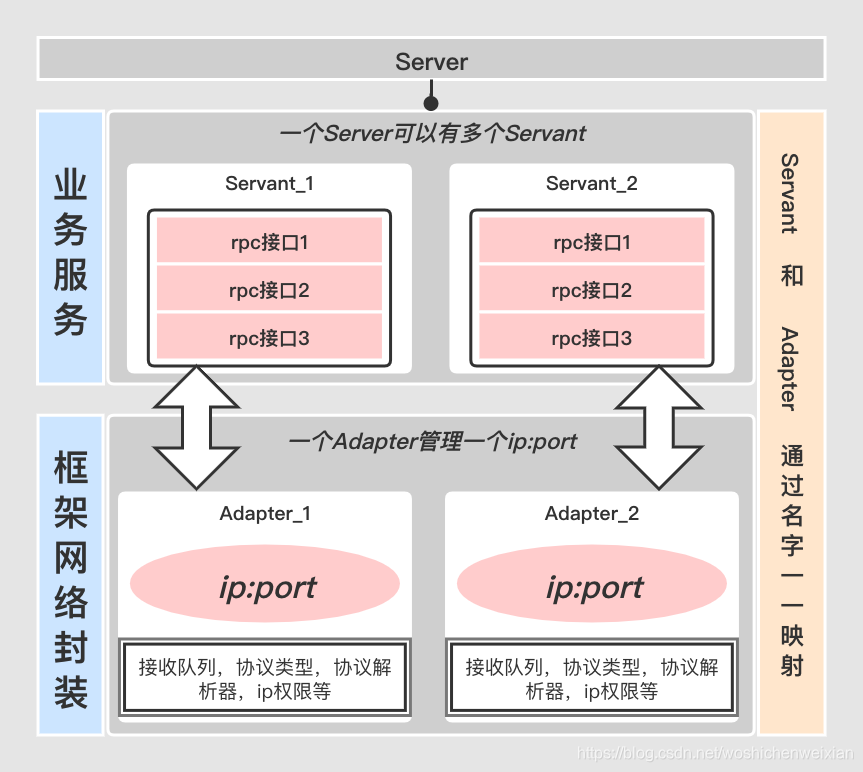

每个Adapter管理一个端口，同时网络线程和业务线程都是直接与Adapter进行交互，可以说Adapter是端口在框架网络层的封装；而Servant是该端口提供的业务逻辑的集合：



• 这里只画了用tars协议的servant，如果是非tars协议，那么需要在servant中覆盖父类的doRequest()接口

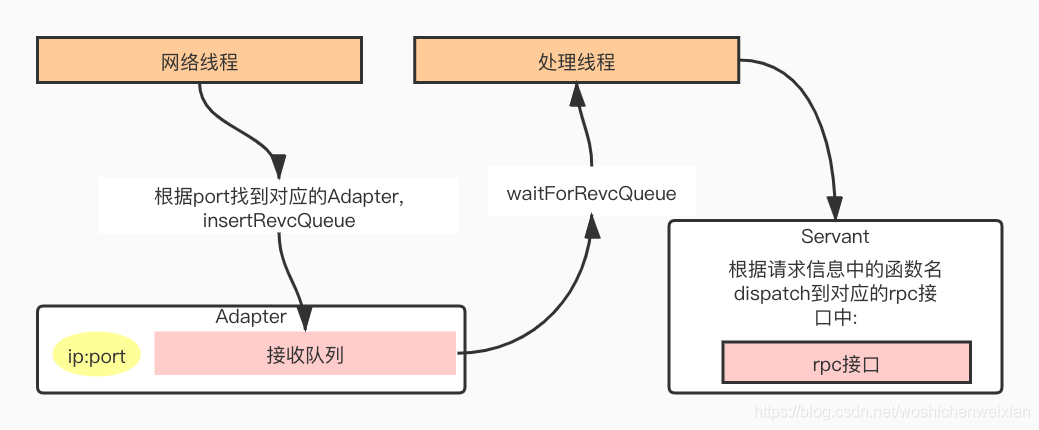

• 每个adapter有属于自己的接收队列，在网络线程收到请求后，找到对应的Adapter，把包push到Adapter的接收队列中，然后业务线程再把包从adapter的接收队列中取出来分发到servant中进行处理：



3.框架的变与不变

以官网的HelloServer为例，实现自己的业务逻辑只需要修改下面这四个文件就可以了：

• HelloImp.cpp
• HelloImp.h
• HelloServer.cpp
• HelloServer.h

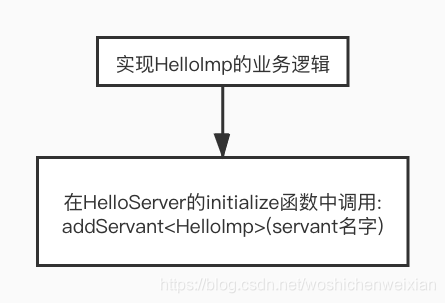

   只需两步：

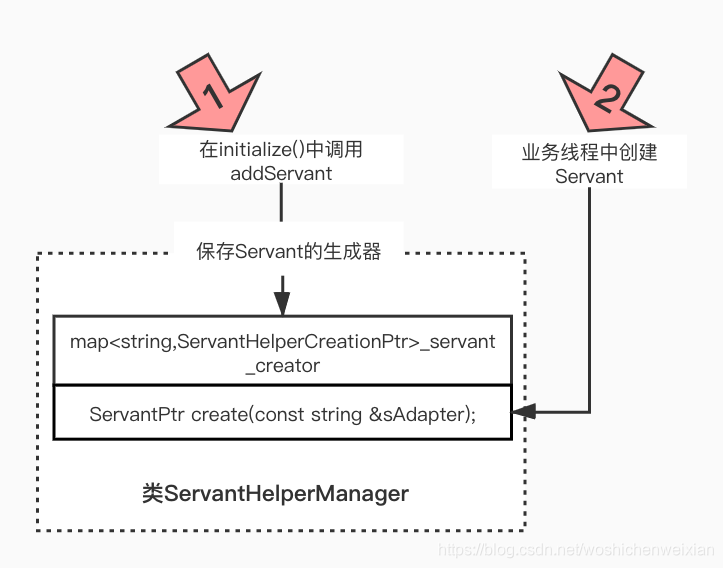

addServant实际上是向框架中注册了HelloImp的生成方式，而并不是创建了HelloImp的实例。HelloImp这个Servant的实例创建其实是在后面的业务线程中做的:

• addServant把HelloImp这个Servant的生成方法保存在全局单例类ServantHelperManager中
• 框架的业务线程在真正需要用到HelloImp的时候会自动调用ServantHelperManager的create方法创建实例

框架借助ServantHelperManager这个全局单列类实现了servant的可插拔注册，又在运行时动态创建servant实例，通过servant管理所有可变的业务逻辑。总结起来，框架为我们封装了线程模型，epoll模型,网络通信细节和协议解析等不变的部分；而变化的部分通过继承把两个类暴露给业务层:

1. 业务逻辑是变化的。一个server可以同时监听多个端口，框架把每个端口提供的服务抽象成servant，业务层通过继承servant，可以实现自己的业务逻辑，然后把实现好的servant注册进框架中。
2. 业务层和框架层的交互，例如业务层需要把servant注册进框架，把协议注册进框架，注册命令到框架，获取框架的默认通信器，拉配置文件等，这些操作都是通过Application暴露给业务层的。每个业务server继承Application，还可以重载Application的一些接口，实现业务的自定义。

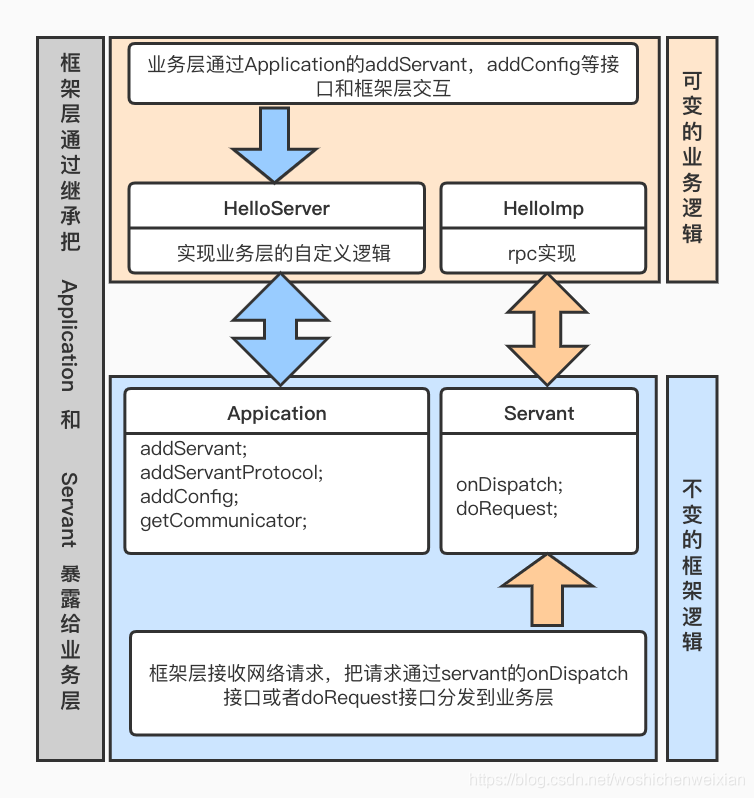

  HelloImp和HelloServer这两个类分别继承于Servant和Application，是变化的部分，它们与框架的交互如下：

• 蓝色箭头方向，HelloServer通过几个接口调用了框架提供的功能：servant的注册，配置文件拉取，协议注册等；
• 黄色箭头方向，框架在收到客户端的请求后，找到该端口对应的servant，如果是tars协议，则调用servant的onDispatch接口把请求分发到HelloImp对应的rpc接口；如果不是tars接口，则调用servant的doRequest接口，而HelloImp会重载这个接口去处理请求。

---

二.主线程逻辑

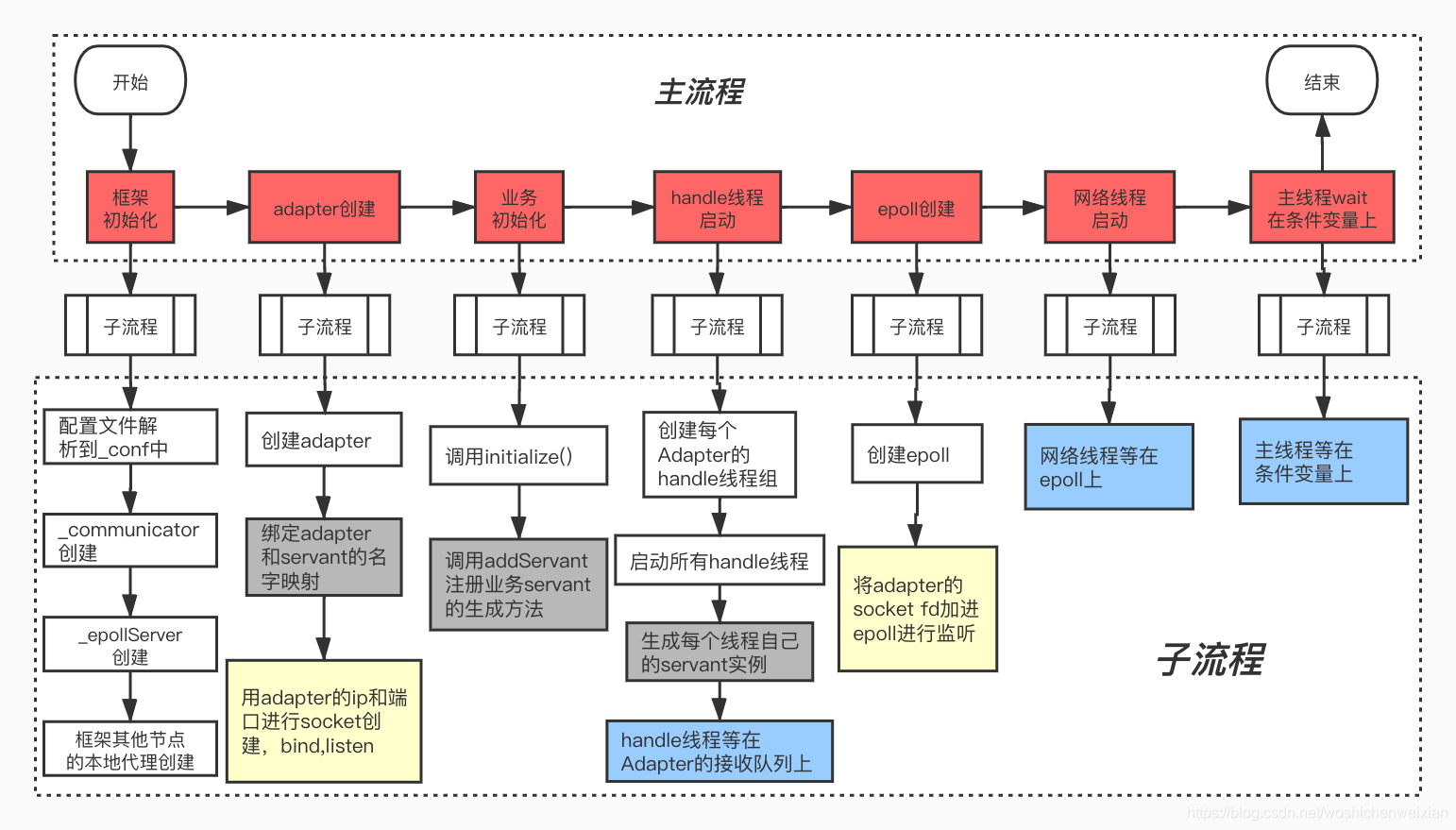

主线程对框架进行初始化，创建epoll，启动网络线程，handle(业务)线程等，跟着主线程的逻辑走一遍，可以熟悉框架的功能。流程图如下:

• 红色部分，是主流程,其实就是上面说的主线程干了啥：初始化，adapter创建，epoller创建，线程创建等
• 与主流程对应的还有很多细节放在子流程中,当然中间还是省略了很多细节，下面会结合代码进行详细讲解
• 黄色部分，是epoller模型的创建，分布在两个阶段中。先是在adapter创建的时候，就已经把对应的ip和端口进行socket的创建，绑定，和监听；然后在epoller创建之后，把监听的fd加到epoller中。
• 灰色部分，是adapter和servant的创建绑定过程。先是在创建adapter的时候，就执行adapter和servant的名字映射setAdapterServant()；接着在业务初始化的时候addServant；最后，在业务线程启动后，生成每个业务线程自己的servant实例。
• 蓝色部分，是三种线程最后的状态，分别等待在接收队列,epoll,或者条件变量上，直到terminate。(实际上，handle线程是等在handleGroup的monitor上，这里为了简化，才画成把handle线程等在接收队列上)

下面结合代码讲一下整个逻辑。直接从main函数看起:

int
main(int argc, char* argv[])
{
    try
    {
        g_app.main(argc, argv);
        g_app.waitForShutdown();
    }
    catch (std::exception& e)
