【保姆级教程】带你快速上手Adaptive leakthrough ANC调试4

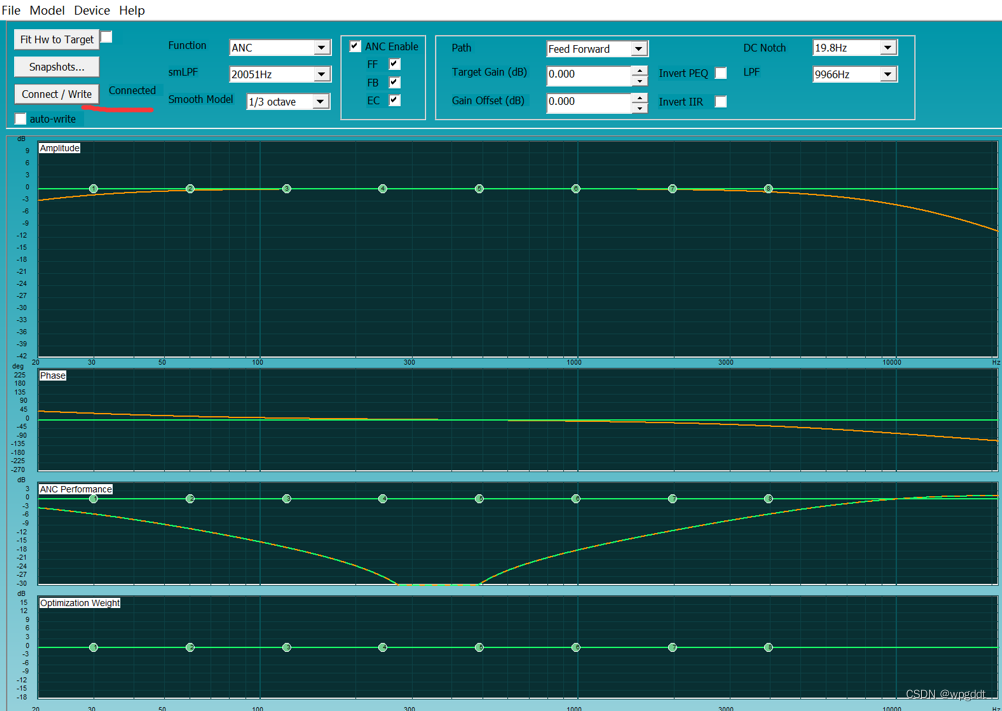

1.在MDE中通过命令控制，让耳机进入到ANC tuning状态，在ancdesigner工具中连接成功；

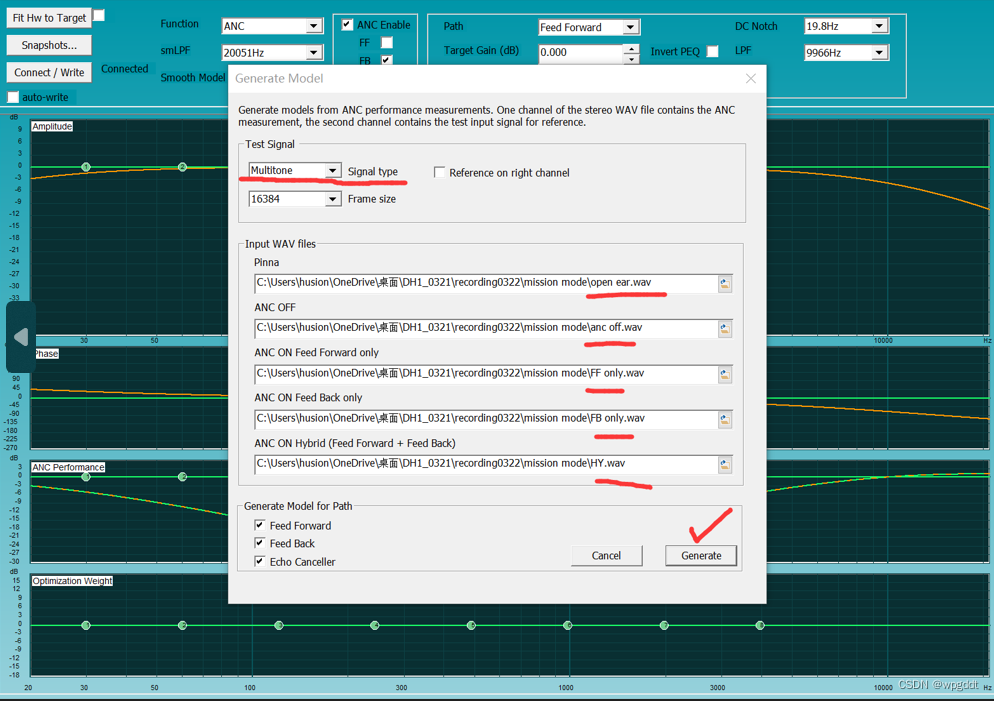

2.前面Mision mode的方法中得到5各录音文件，生产相应的missin model;

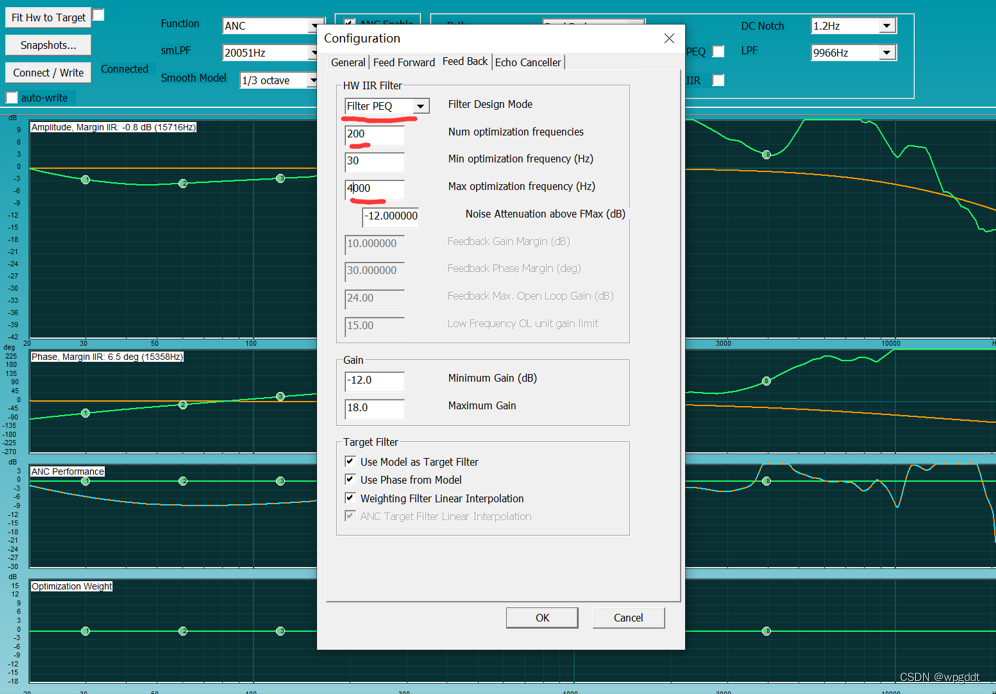

3.在file->configration中设置FB为Filter_PEQ手动调试，可以将优化的频点改大到200个，最大频率改到4KHZ;

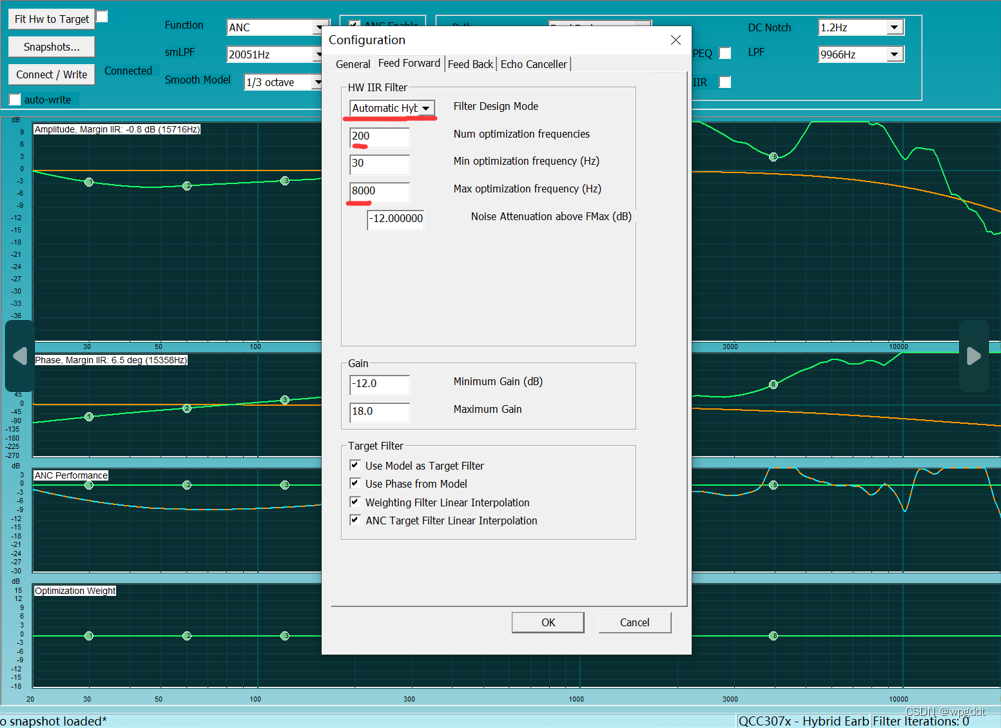

4.在file->configration中设置FF为Automatic_Hybrid自动调试，可以将优化的频点改大到200个，最大频率改到8KHZ;

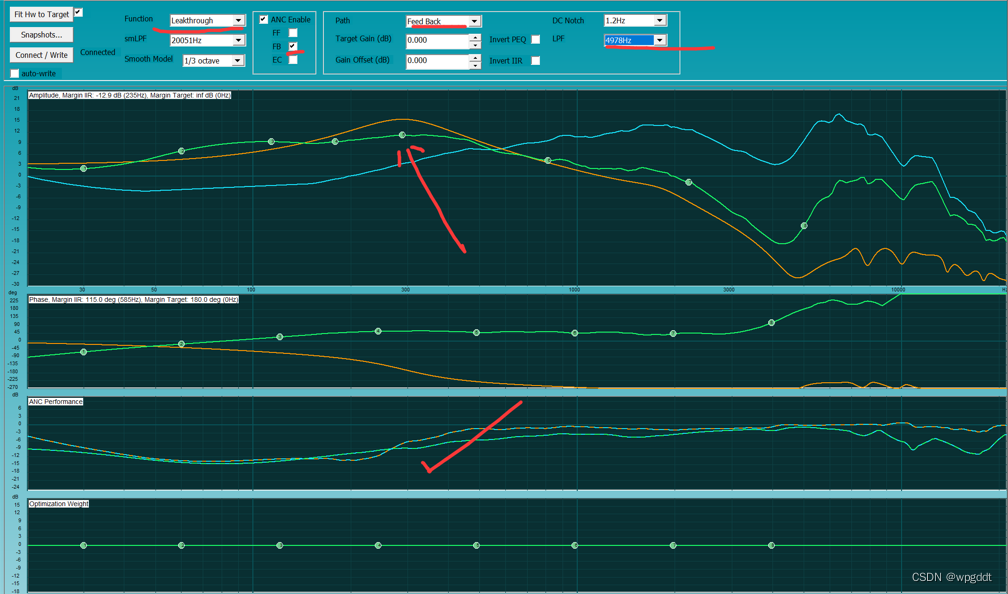

5.先选择FB调试，选择leathrough模式，手动调整绿色Target目标曲线，可以参考蓝色Model曲线，做反向拉，观察FB的performance，再实测到有一定的深度，按压耳塞胶套或者佩戴都不出现啸叫，认为OK，并保存FB到Snophots;

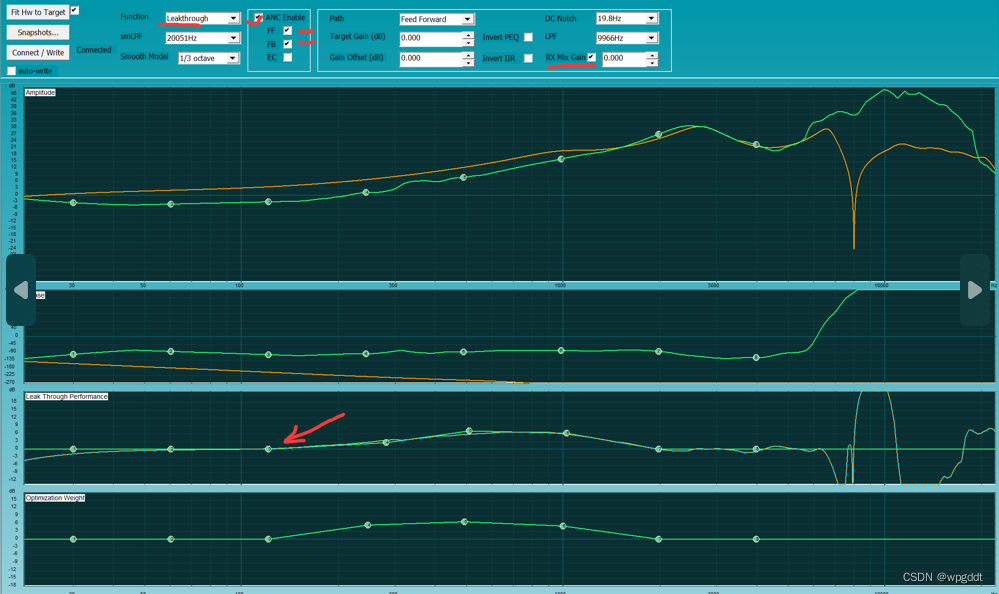

6.选择Feed Forward界面,同时勾选FF/FB，然后勾选RX Mix Gain，并改为0；最后Fit Hw to Target，在FB的基础上，FF自动拟合；可以看到leak through performance基本处于水平线，这时候可以测试实际performace；如果都OK，保存Hybrid到Snophots，最后保存整个workspce；

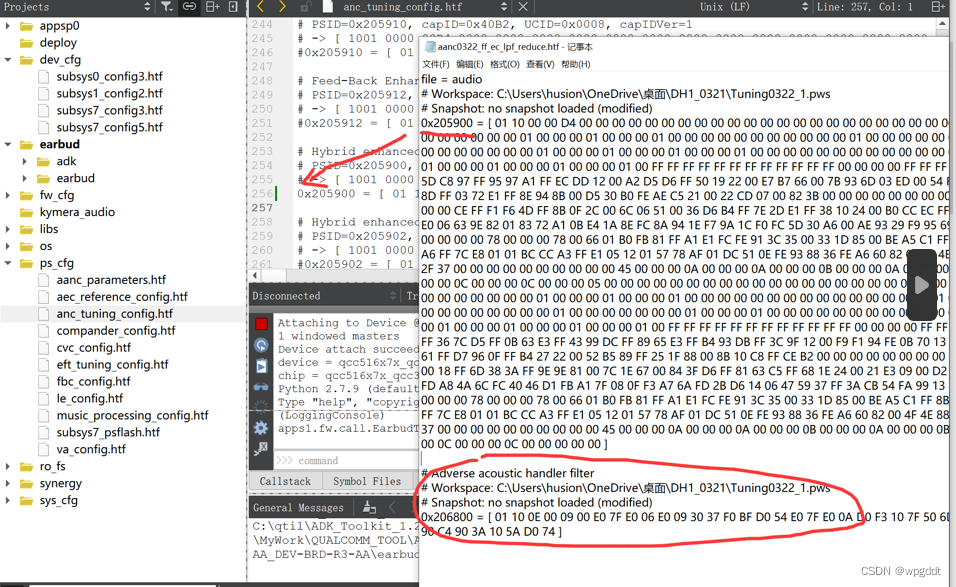

7.整个调试过程中，参数DC Noth/LPF/RX Mix Gain/invert IIR/ invert PEQ都可以尝试改变，最后可以先简单的自动拟合EC，生产.htf文件，将参数保存到htf文件中的Hybrid enhance ANC mode1中，0x205900覆盖原来的参数，同时下面的0X206800也一起复制保存进来，再烧录到耳机中，实测效果；

Q&A部分：

Q1: Mission mode生产的model，在原来FF/FB的调试基础上面进行吗？
A1:Mission mode生产的model后，在ancdesigner界面显示的FF/FB中还是原来的参数，只有再次写进去才有作用；一般生成model后，FF/FB界面的参数都要恢复回默认参数，重新调试。

Q2:FB一般怎么调试？
A2:FB一般都是手动调试，选择PEQ模式，参考model中生成SD曲线，方向target曲线，高频部分一般gain值都比较小。

Q3:FF和FB都是单独调试后，再合在一起吗？
A3:一般都是先手动调试FB，在FB的基础上，FF选择自动拟合，产生的是FB和Hybrid perfoemance。

有关ANC气密性检测，可以参考博客：高通QCC304x/512x芯片 ANC主动降噪功能调试前的产品结构密封性和隔离性能验证方法 - 大大通
