1 创建EPLAN项目
1.1项目模板。

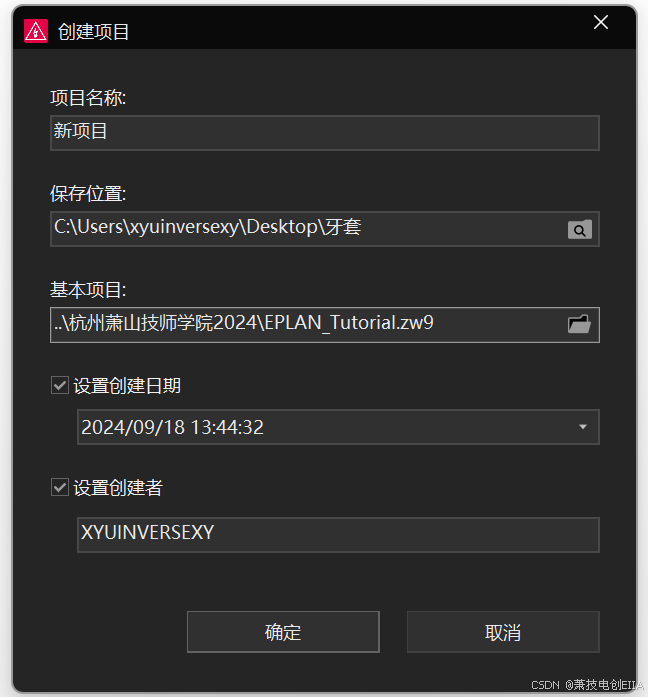

建立一个新项目时必须指定创建一个项目模板,
在新版本中基本项目就是项目模板。

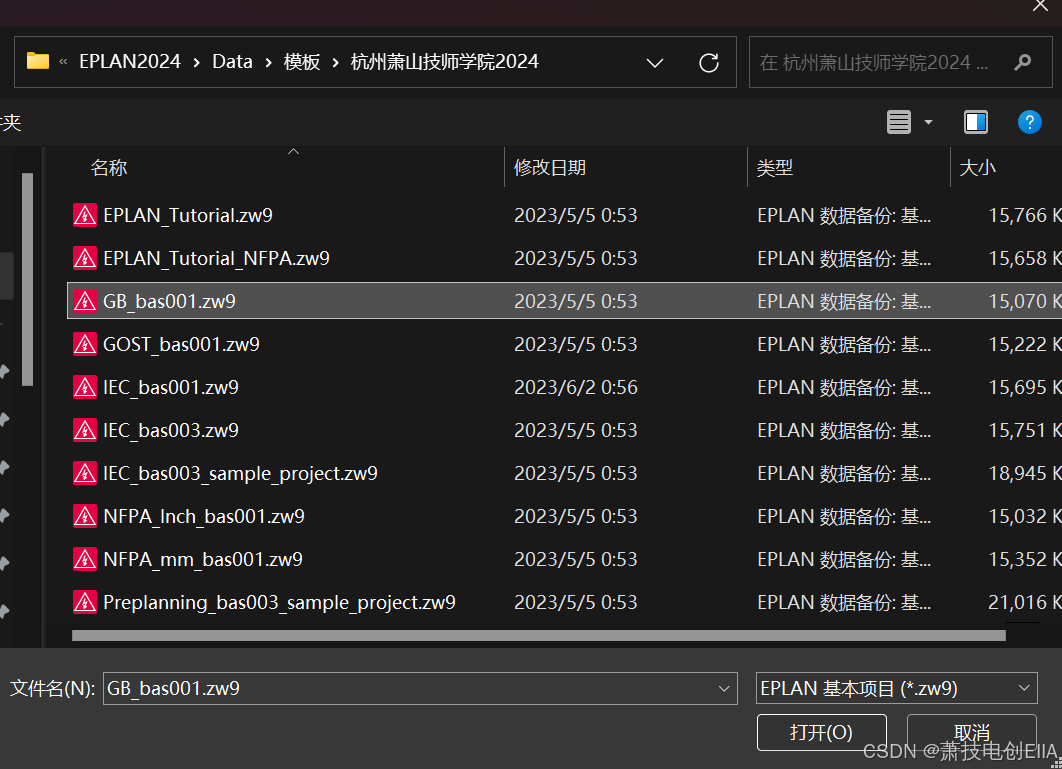

EPLAN自带的模版分为好几种常用的有以下几种:
GB_:中华人民共和国国家标准
GOST_:俄罗斯强制认证标准
IEC_:国际电工委员会标准
NFPA_:美国国家消防协会标准
通常我们使用GB_即中华人民共和国国家标准,简称国标。
1.2项目保存的路径
(不选择项目将保存在EPLAN的本地文件当中)如D:/EPLAN/Data/项目/
点击确定后跳出项目属性设置。

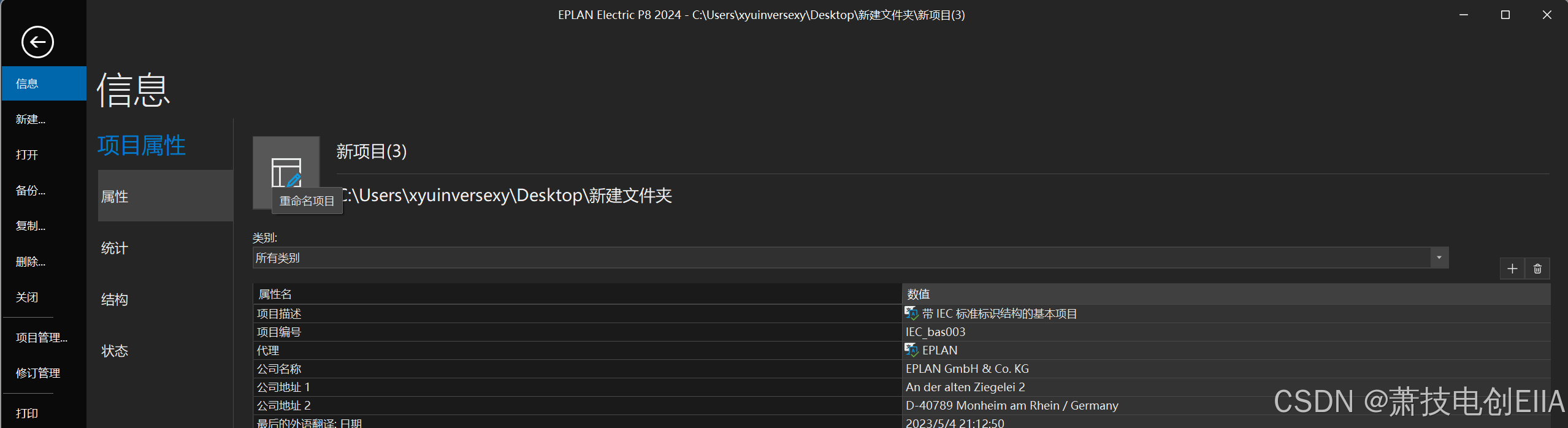

1.3项目属性

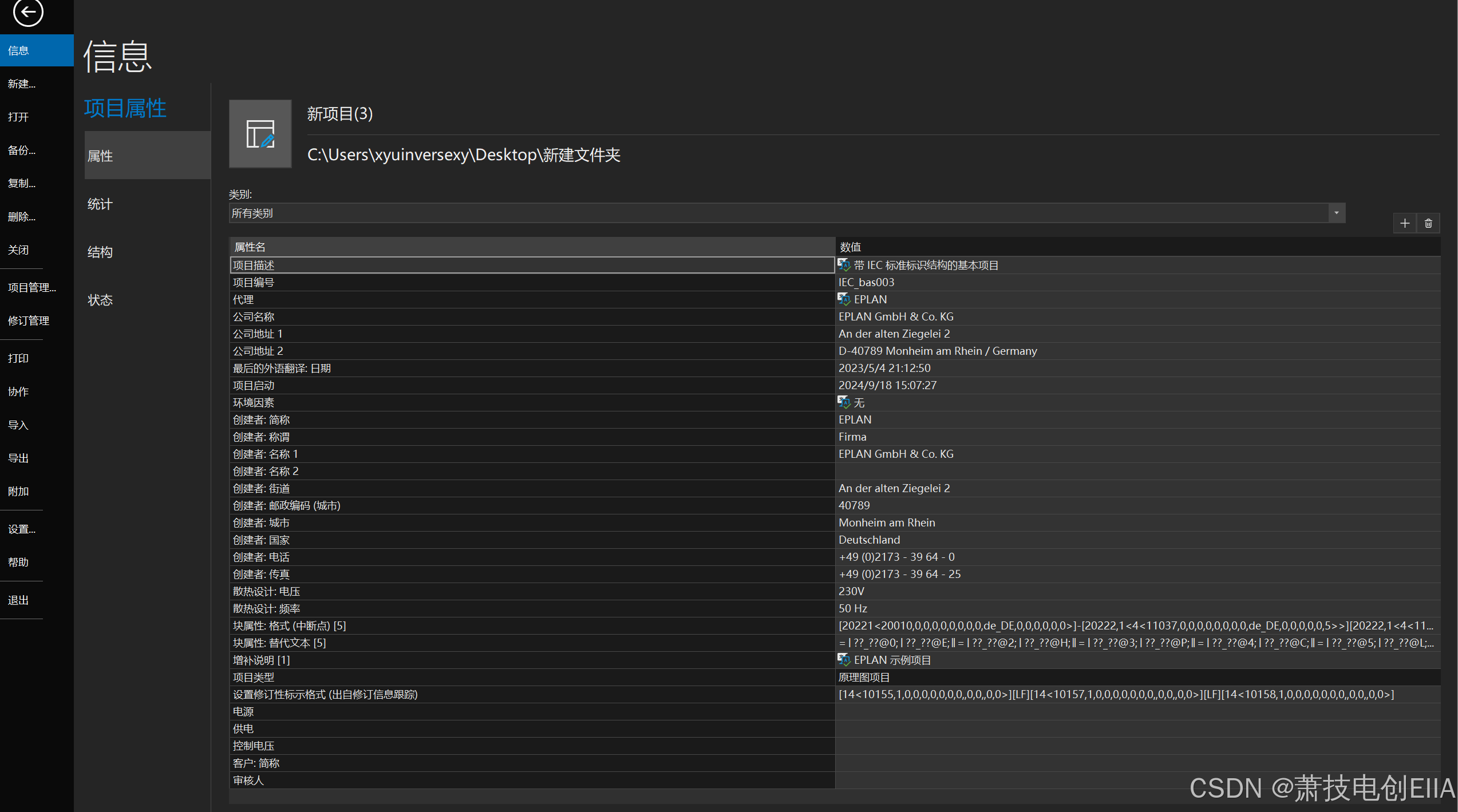

项目属性设置
我这边选择删除一些无用的信息(建议删除),可能会影响后面制作的图框和封面。
只留下一些基本信息。

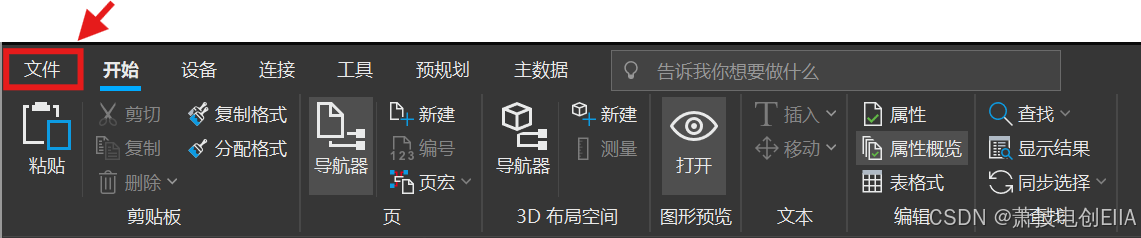

新建完项目也可以在菜单栏中选择文件→在项目属性中继续更改信息。
点击此处可以更改项目名称。

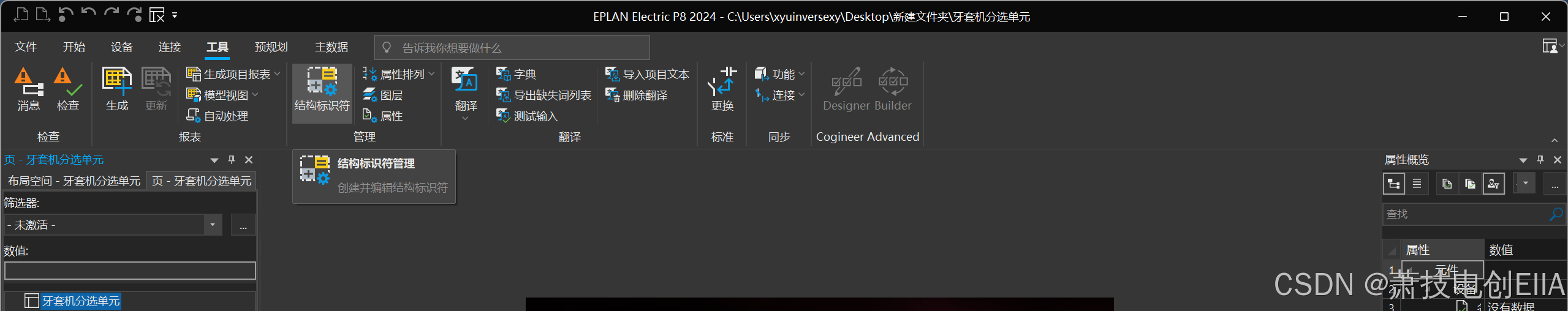

2 新建结构标识符
结构化是电气设计标准化一个重中之重 ,
结构标识符中。
高层代号就相当于小区,
位置代号就相当于具体哪户人家。

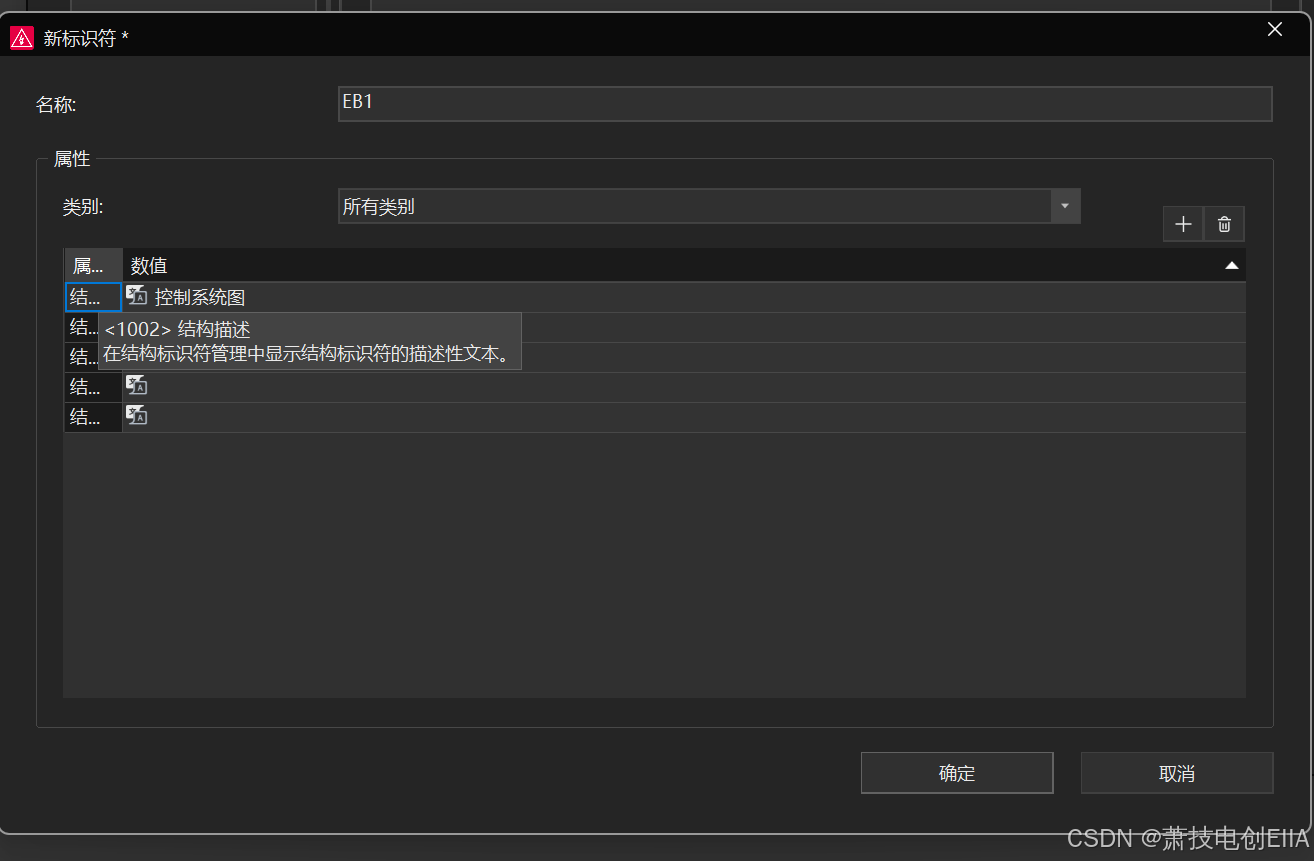

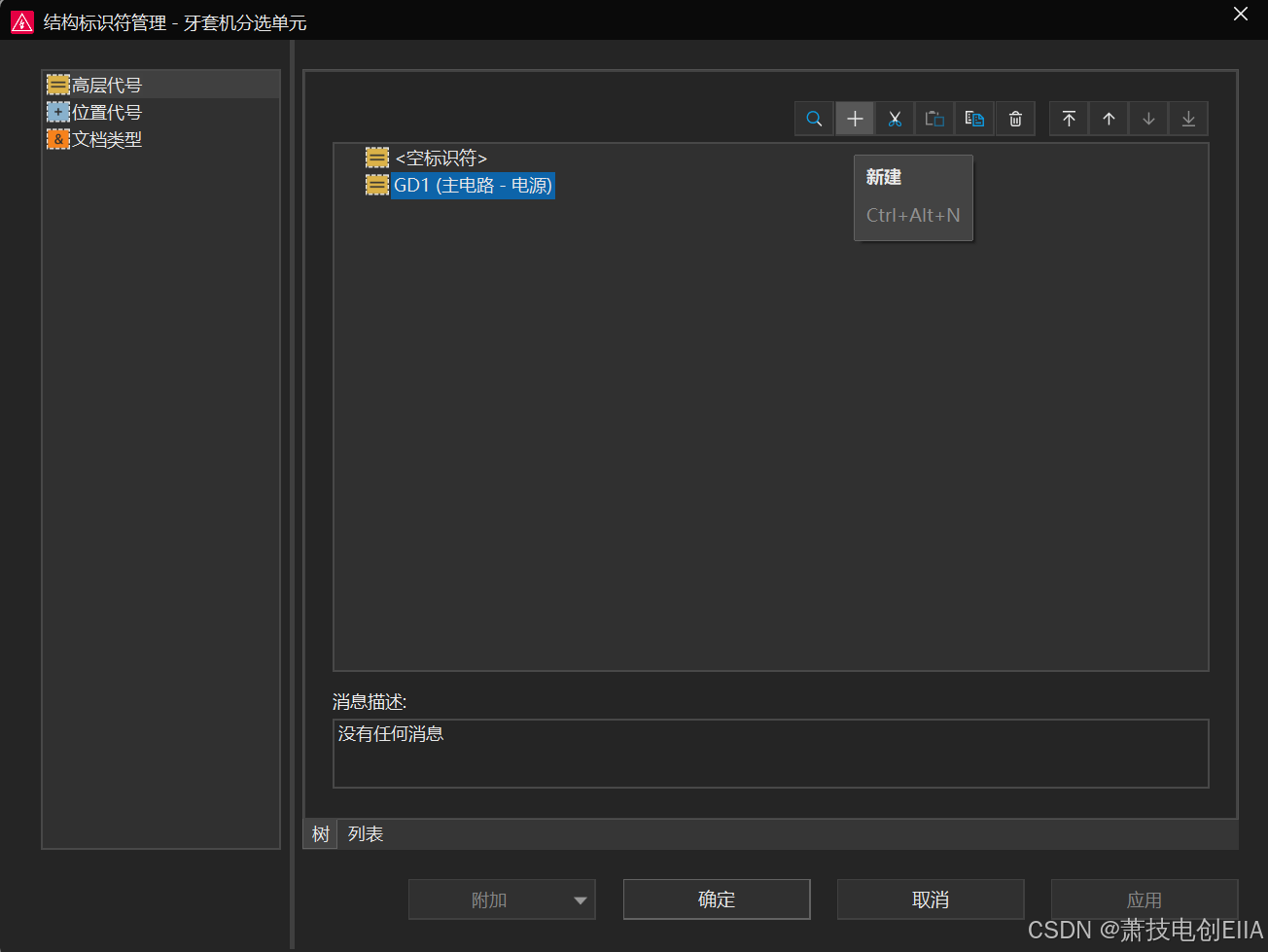

我这边先新建一个高层代号和一个位置代号,分别叫:ED1(控制系统图)和SCC1(分选控制柜)。
具体叫啥名根据自己,我喜欢取英文首字母如:分选控制柜(Sorting control cabinet)

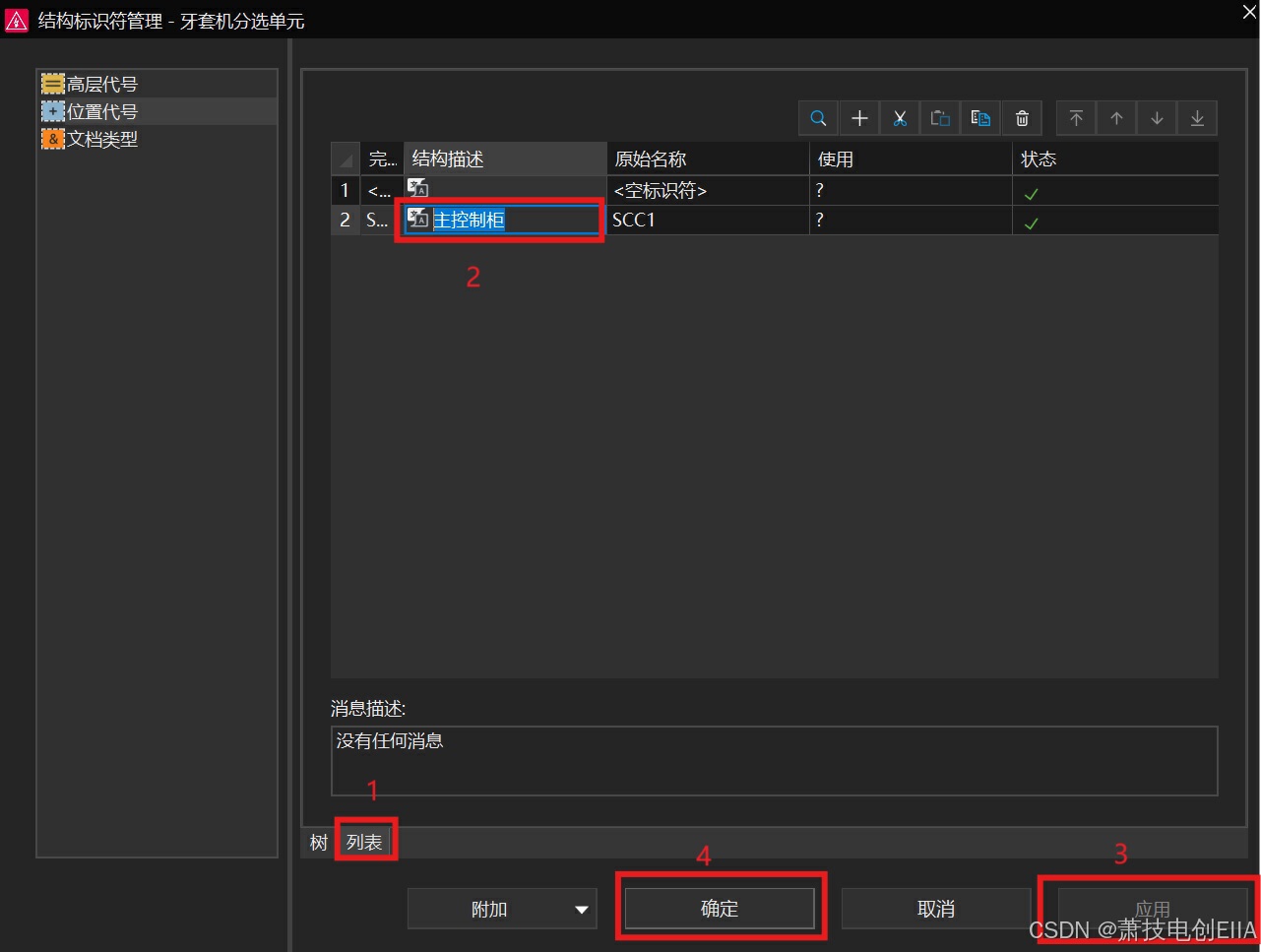

创建完高层代号和位置代号后如果要改描述按照以下顺序,

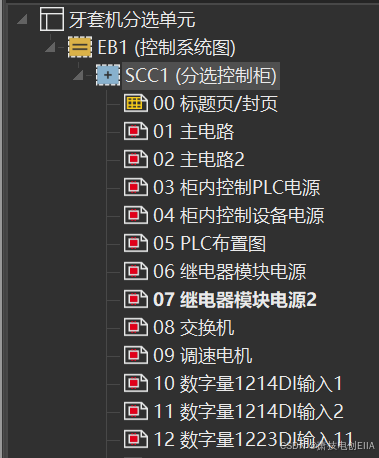

创建完结构标识符就开始准备画原理图了。
3 新建原理图
3.1 图框

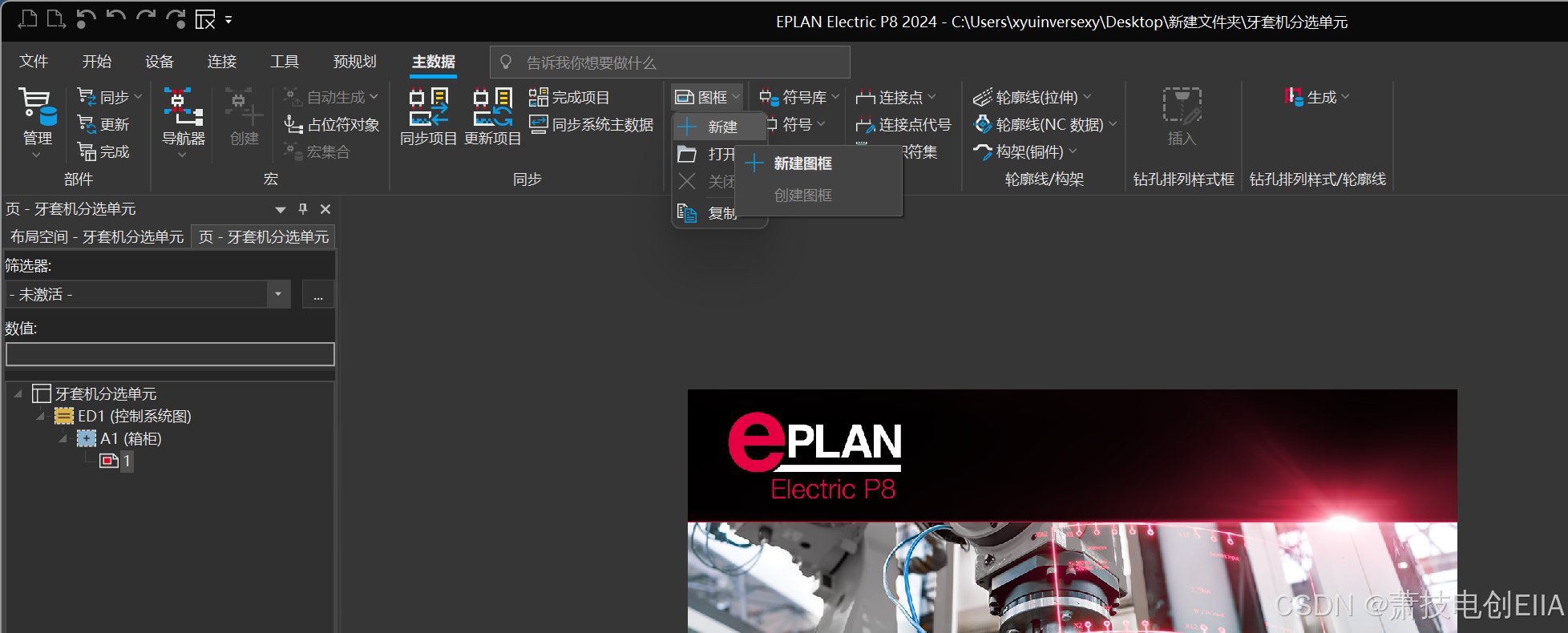

新建图框,选择“工具”→“主数据”→“图框”→“复制” (新建图框是将选中的图框替换)(复制图框是复制一个图框并保存)

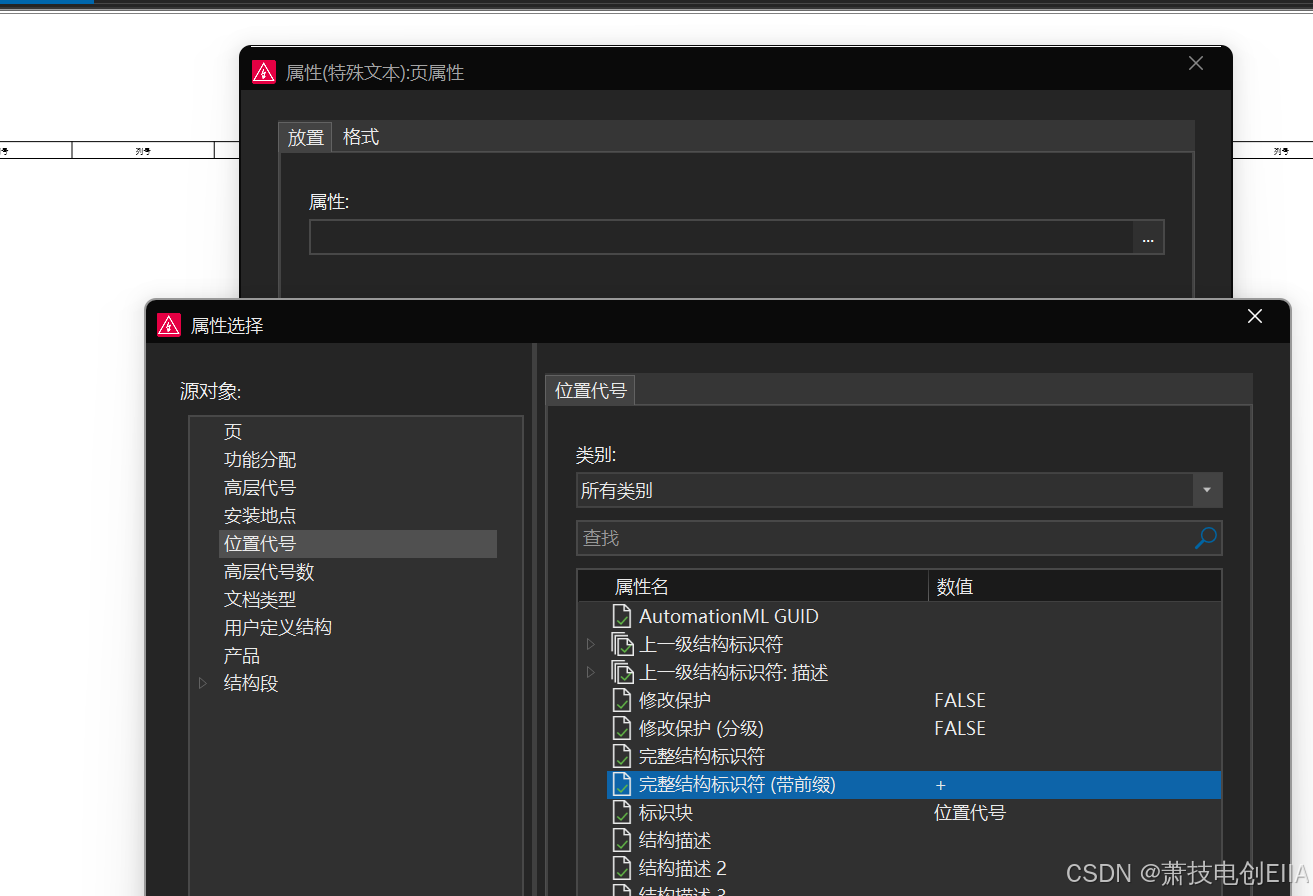

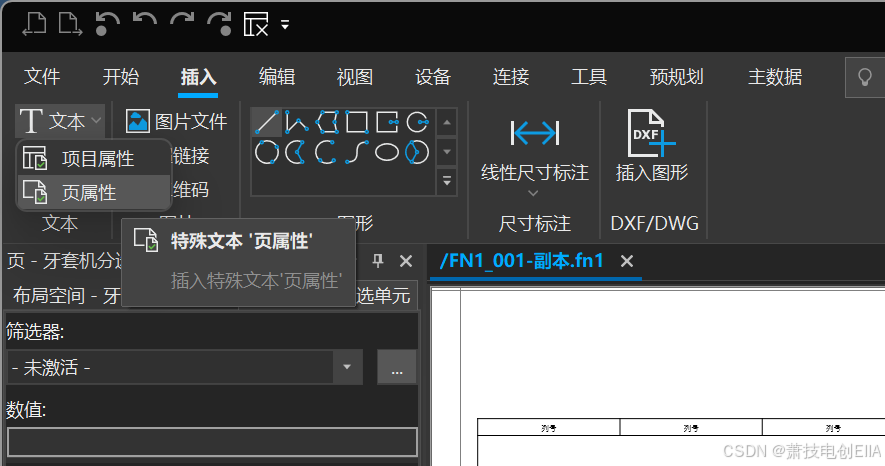

打开图框后在菜单栏中选择“插入”→“文本”→“选择页属性”→“属性”→选择一些想要的特殊文本
根据自己需求绘制一个图框。
我这边是从网上找到了一个好的图框

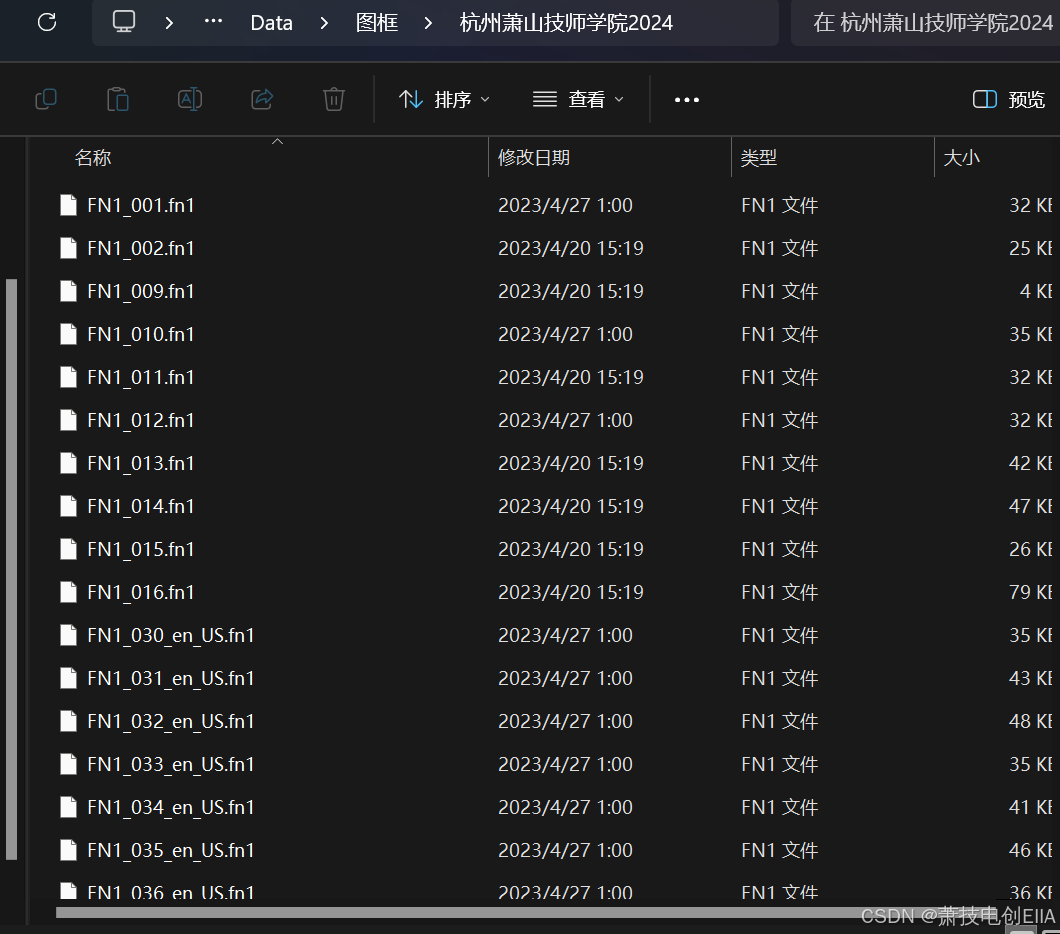

直接下载下来放入EPLAN的本地文件如D:/EPLAN/Data/图框/
所有的图框都在这边
然后
3.2页

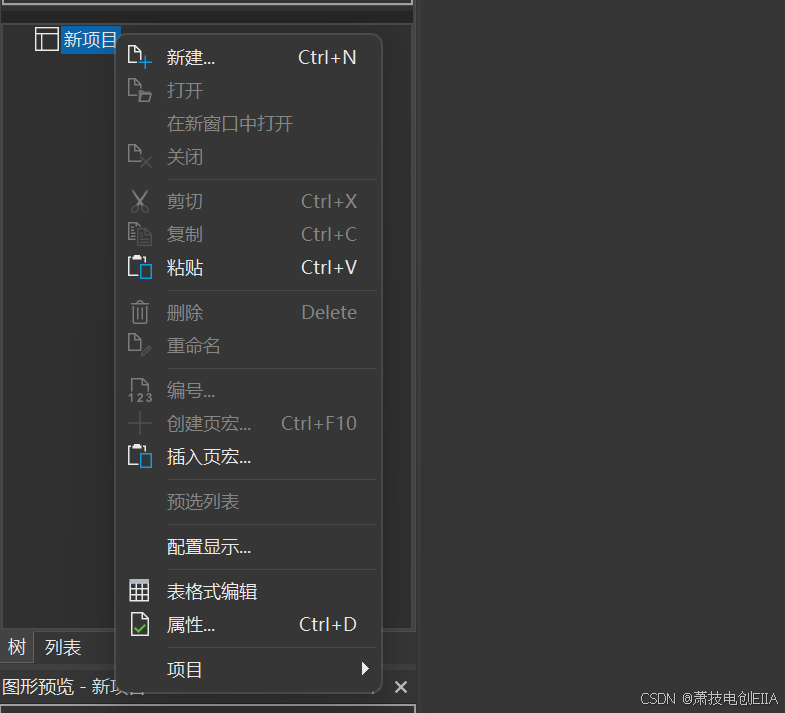

右建项目树中的项目→新建页。

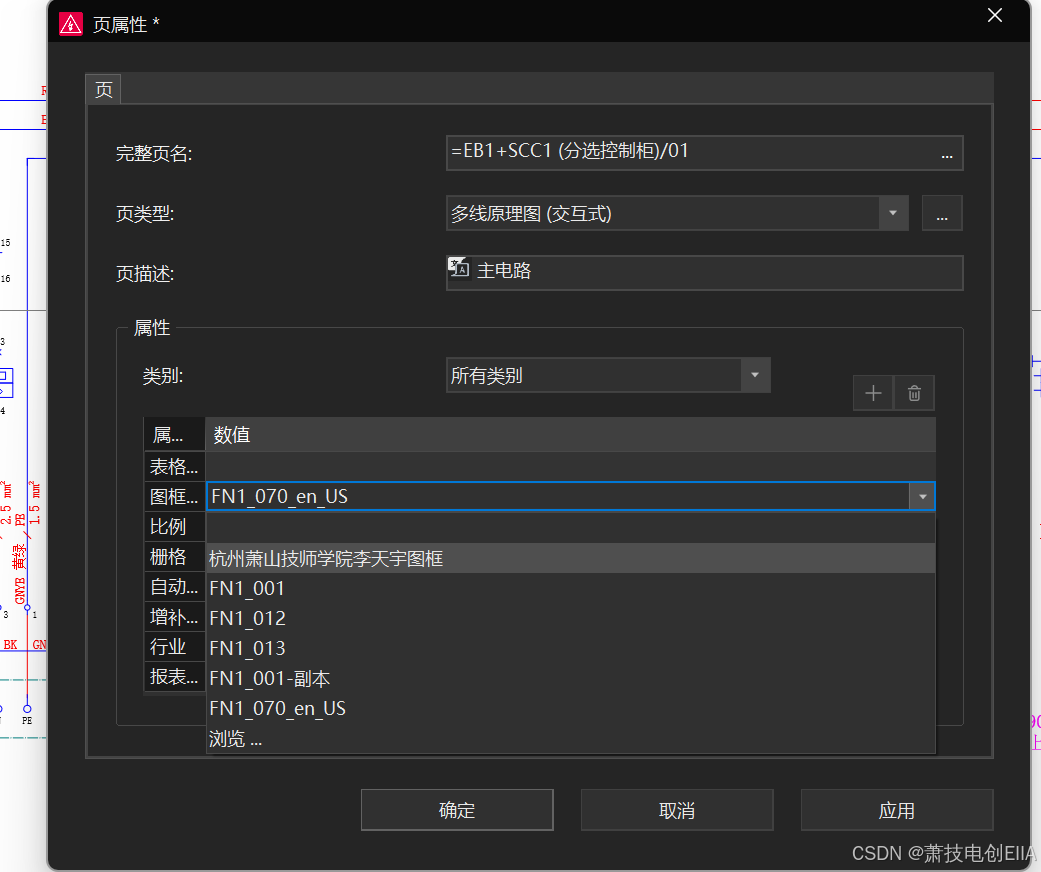

完整页名选择刚刚新创建的 高层代号EB1、位置代号SCC1,
再进行页名的排序 填写页描述。
图框选择我们自己想要的图框。
点击应用确定就新建好页了,
就可以进行后面的画原理图操作了。
4 总结
本篇文章为个人学习总结,制作的质量一般请见谅。这篇为基础新建教程后面会出进阶教程。
如果有不足请多多包涵 及时指出错误QwQ。
