1 前言
本文主要讲解EPLAN 202X版本新版本的EPLAN多层端子的制作过程中遇到问题的解决方式。
关于多层端子的制作因为时间有限就不做讲解了,文章最后有我做好的双/三层端子表格链接。
多层端子的制作具体可参考UP“暴躁的柯基”写的EPLAN-多层端子图表绘制_eplan双层端子画法-CSDN博客。
这篇写的还是挺不错的虽然没有讲全。
2 没有嵌入表格的问题解决

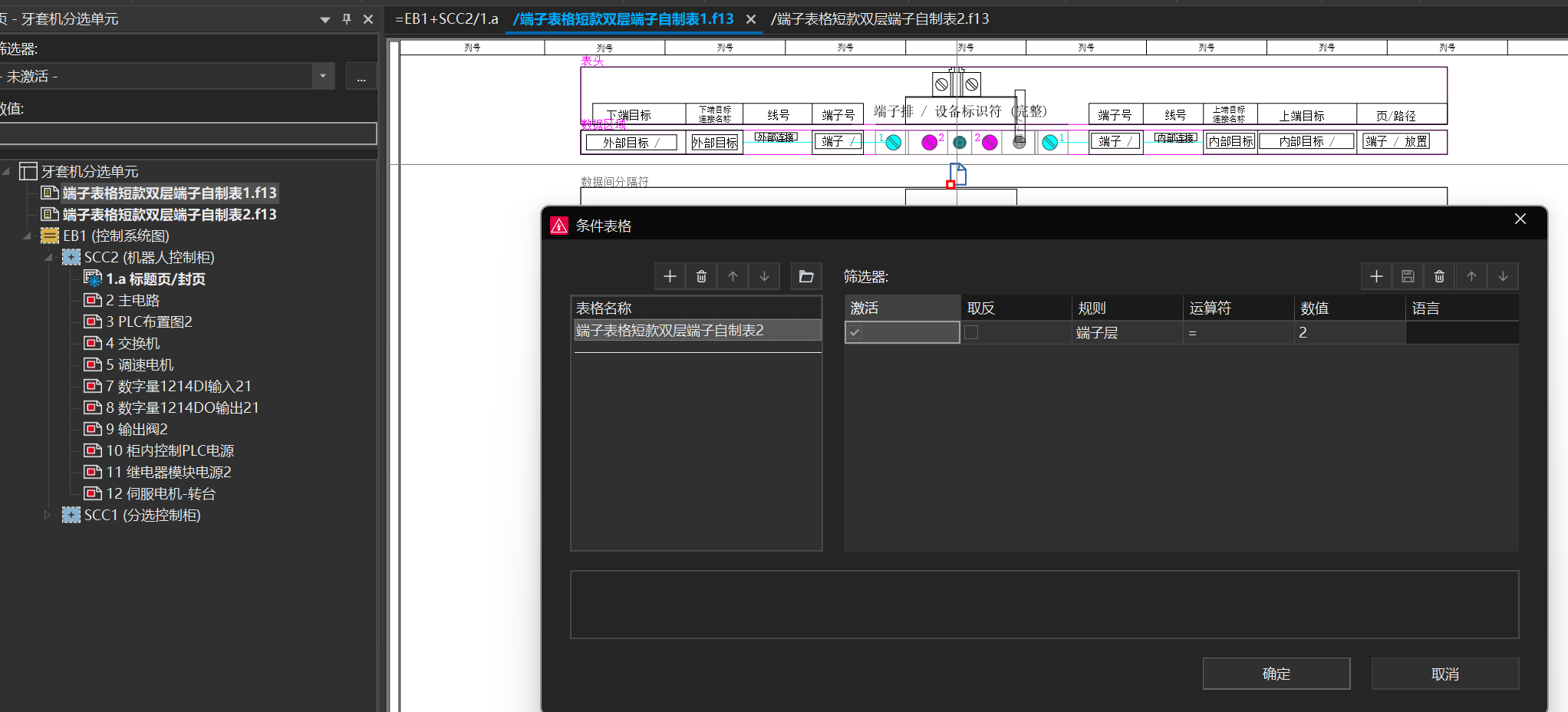

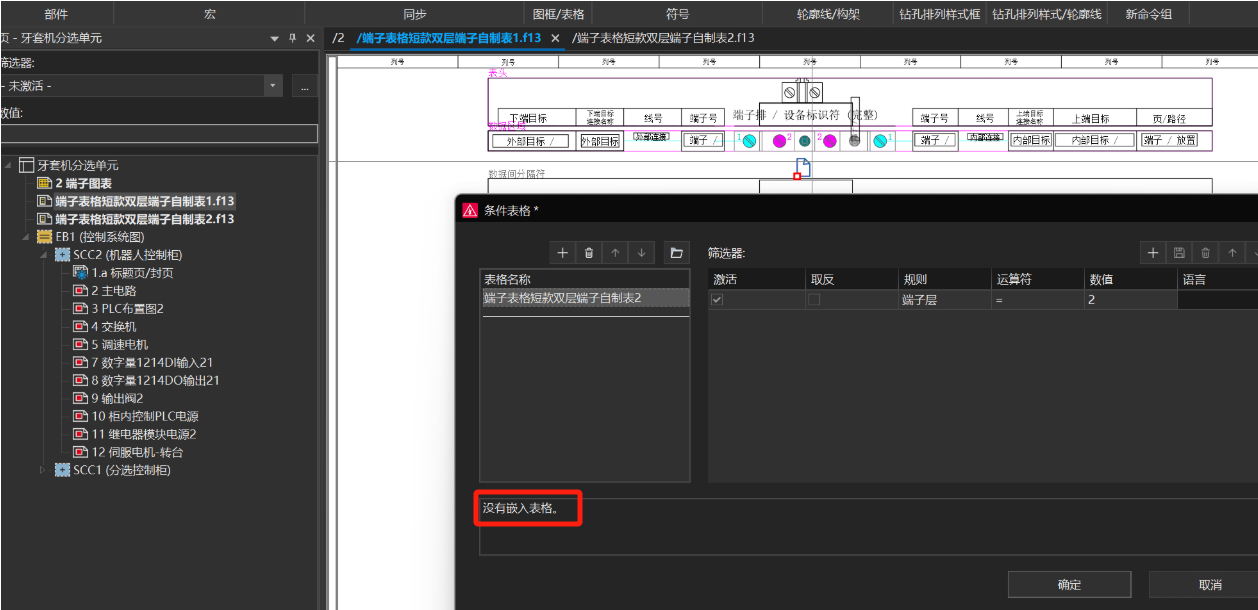

在创建多层端子使用条件表格关联多层端子时会遇到“没有嵌入表格”的问题导致无法引用第二层端子。
我总结的原因是这个图表是刚刚创建的,表格只存在于电脑的库中,没有导入到项目里面中。
解决方式是为新建的这个表格在项目中创建一个表格。
操作方式如下

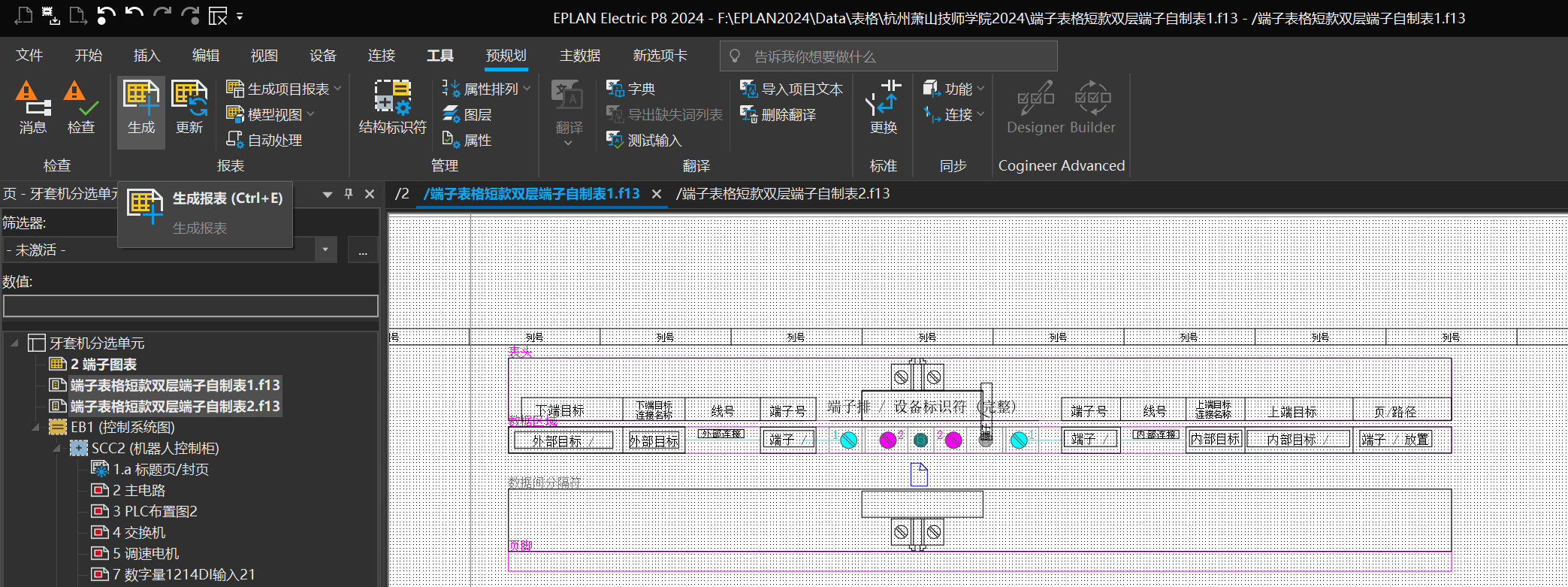

生成报表
新建一个端子图

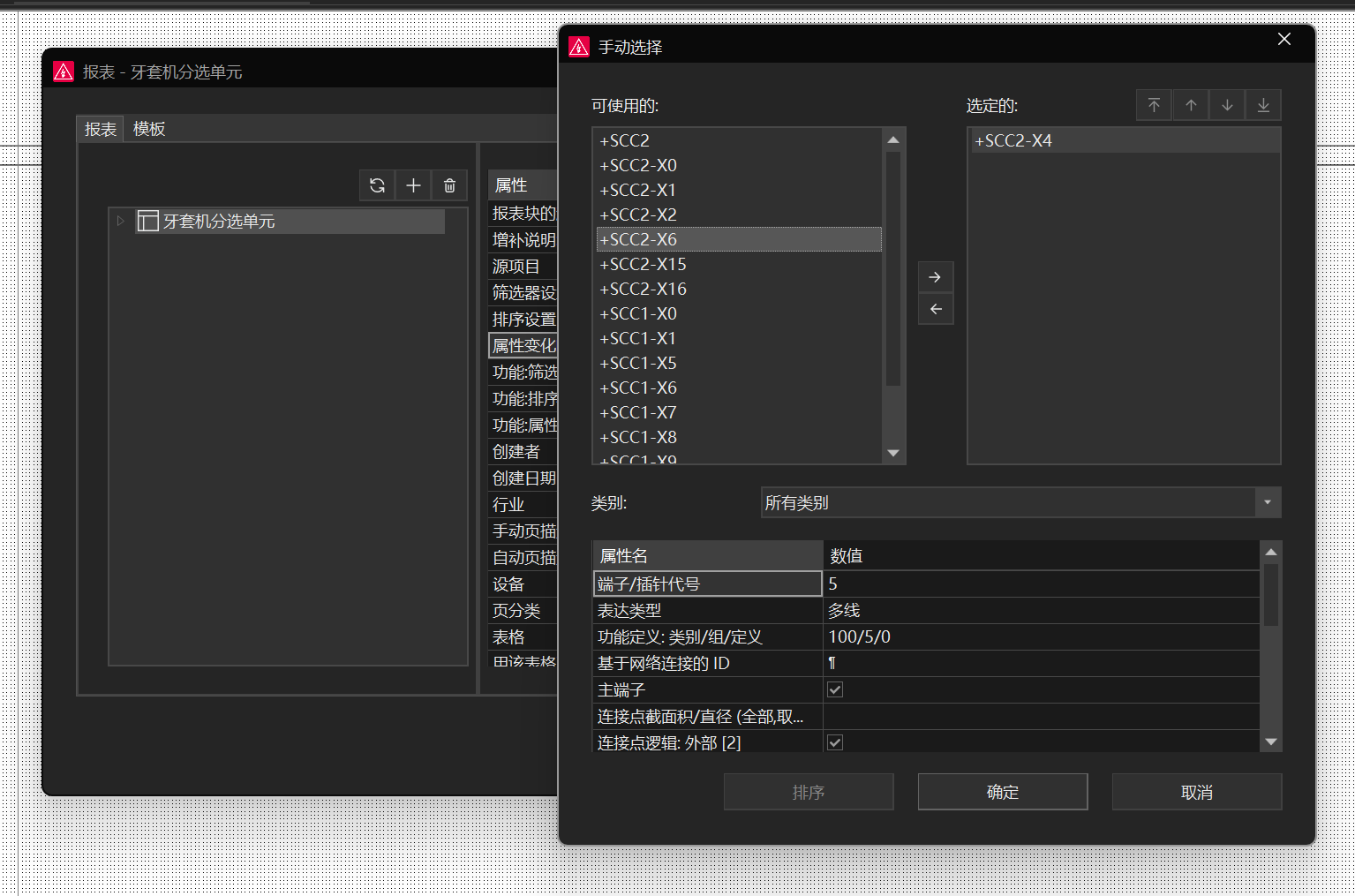

随便选择一个端子(我前面勾选了手动选择)。

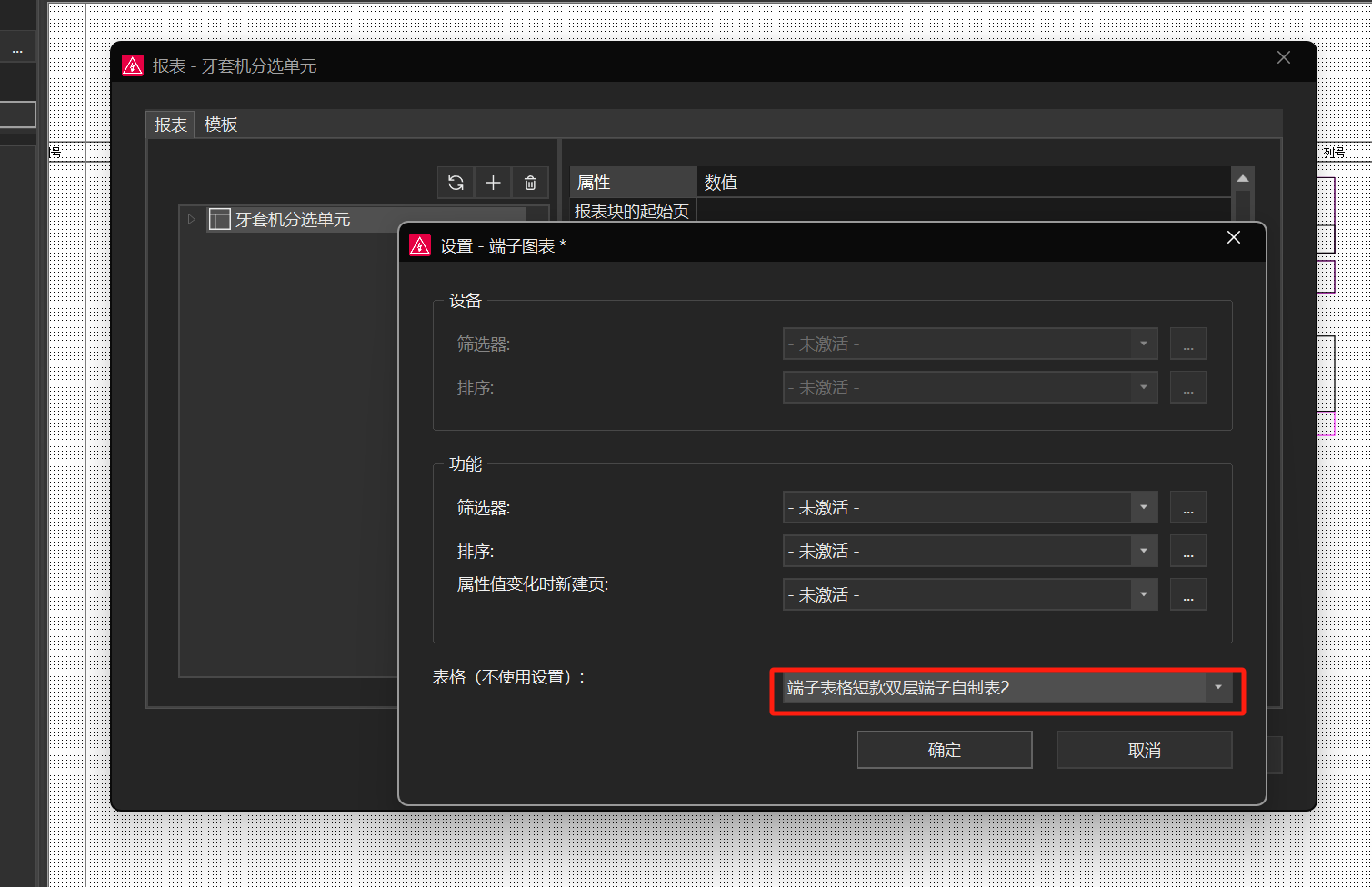

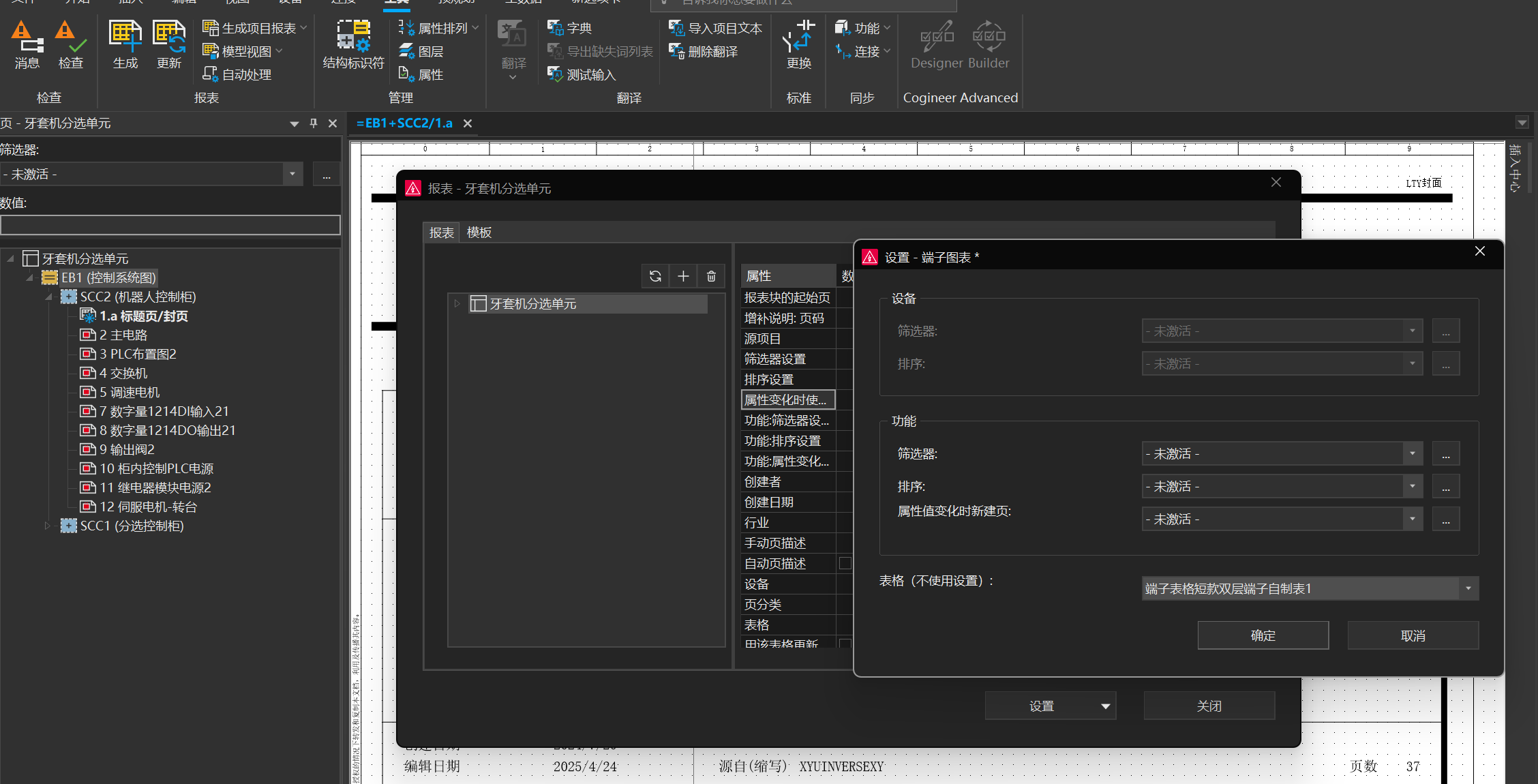

在表格中选择之前那个“没有嵌入表格”的表格。
直接生成报表就行了,这样项目内部就存有这个表格了。(这个创建的端子图没有用就直接删了)
再次打开条件表格引用表格时该表格就不会跳出“没有嵌入表格”的问题了
3 成品

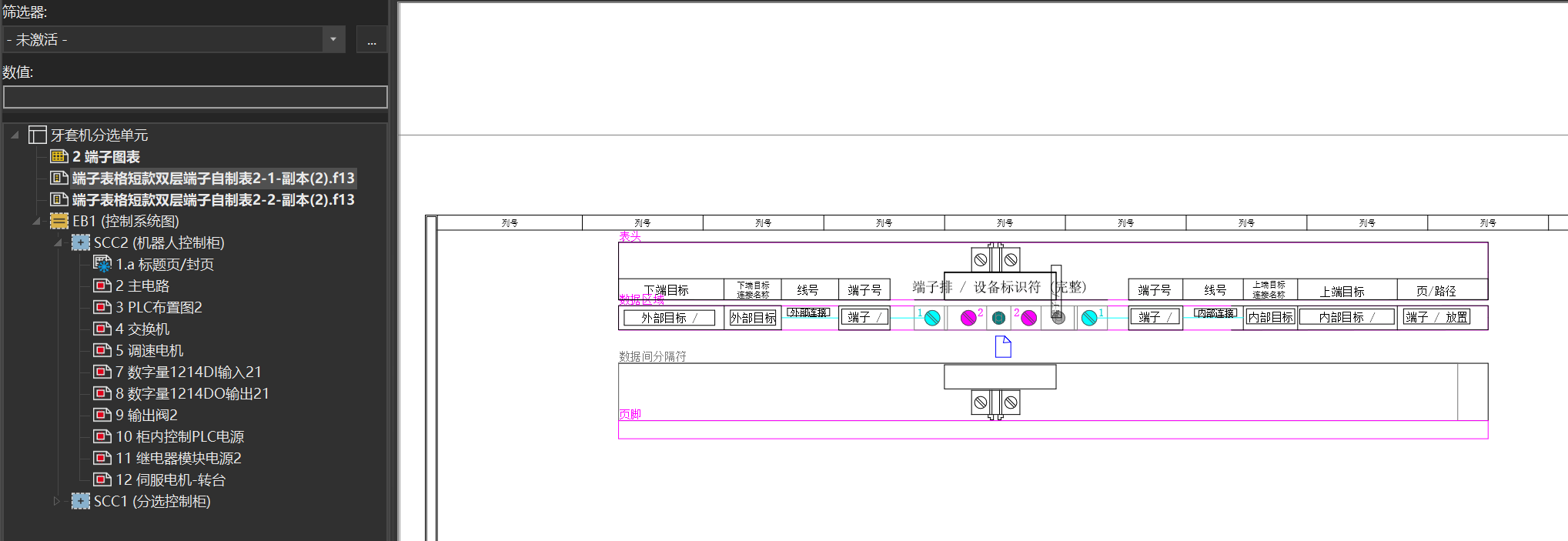

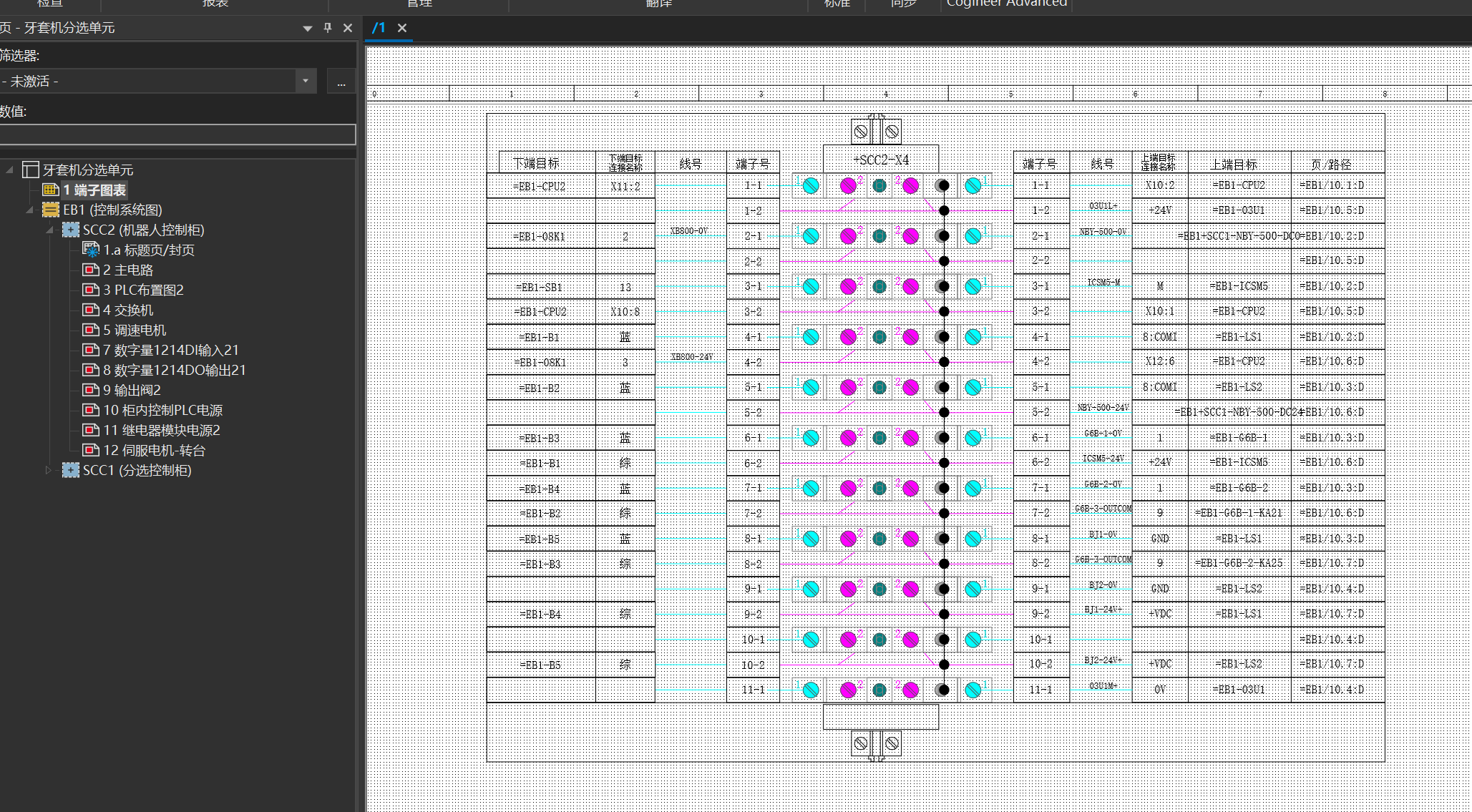

解决完“没有嵌入表格”的问题后就直接生成多层端子图表就行了。
4 表格缺失或多一部分的问题解决

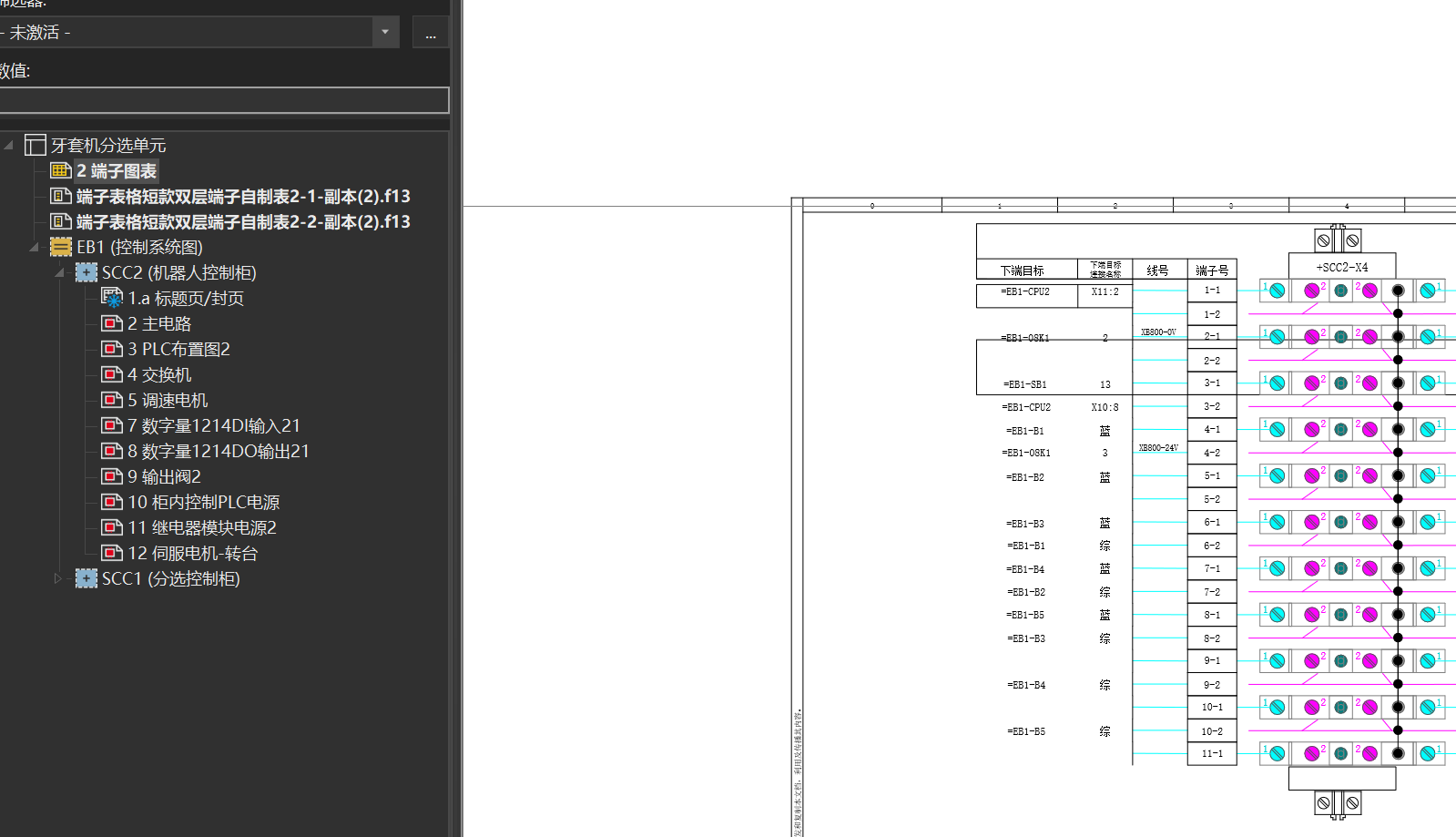

如图该表格看似没有问题。

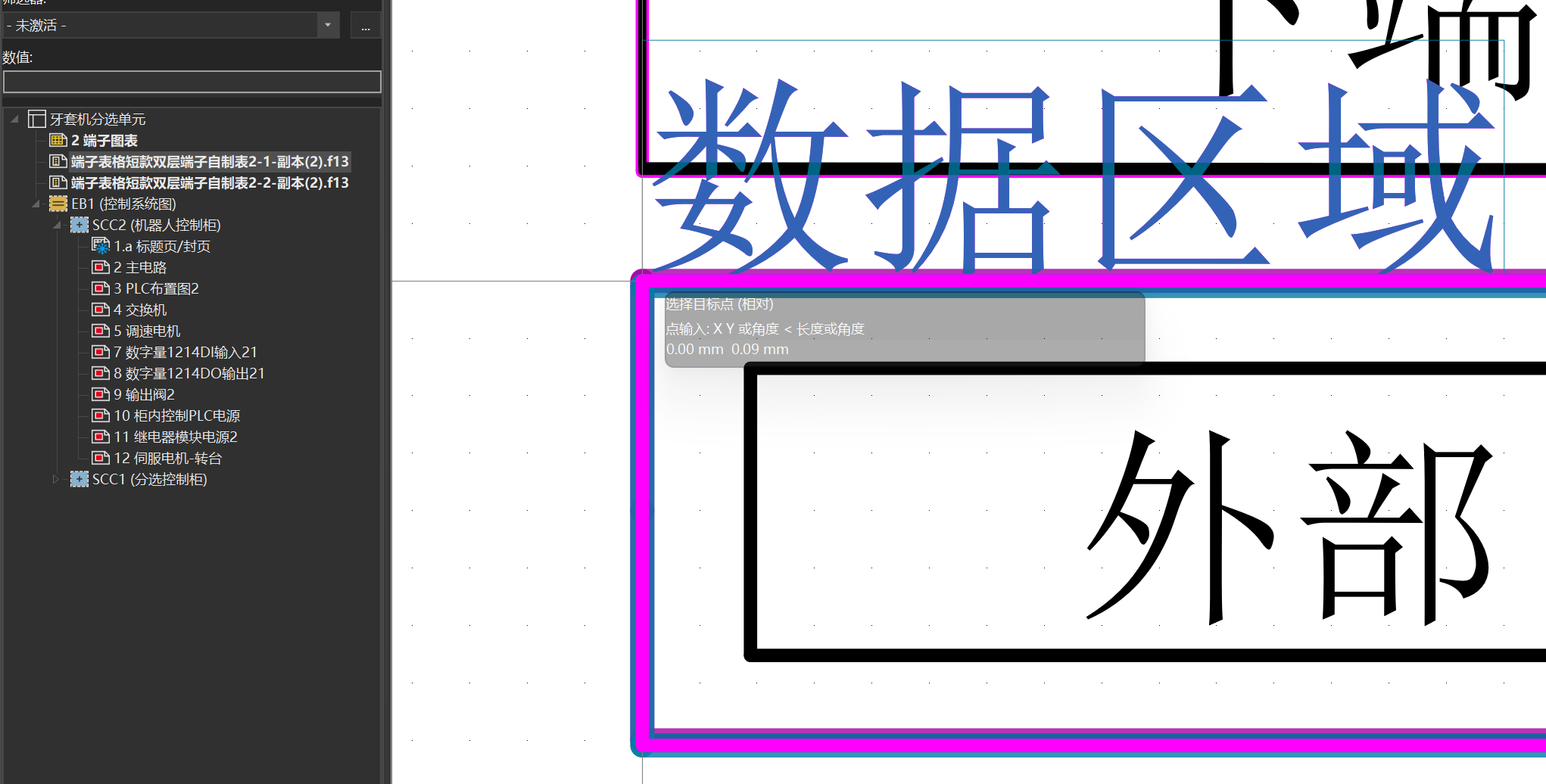

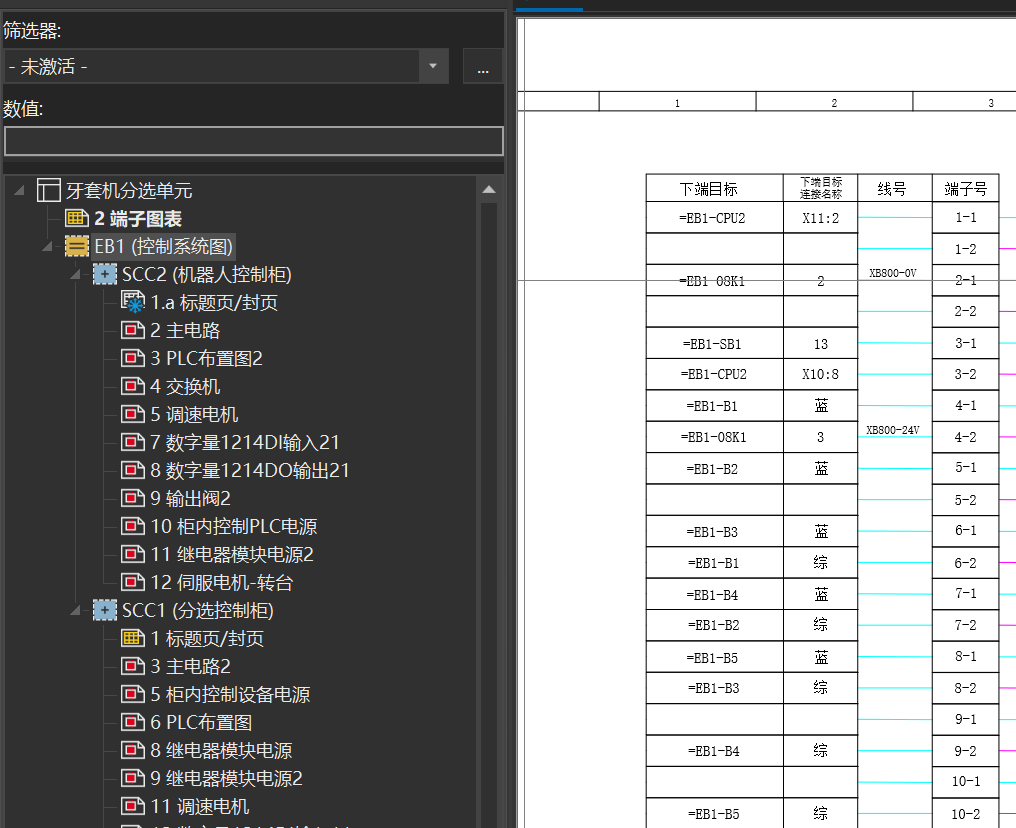

但生成出来的表格缺失外框的。

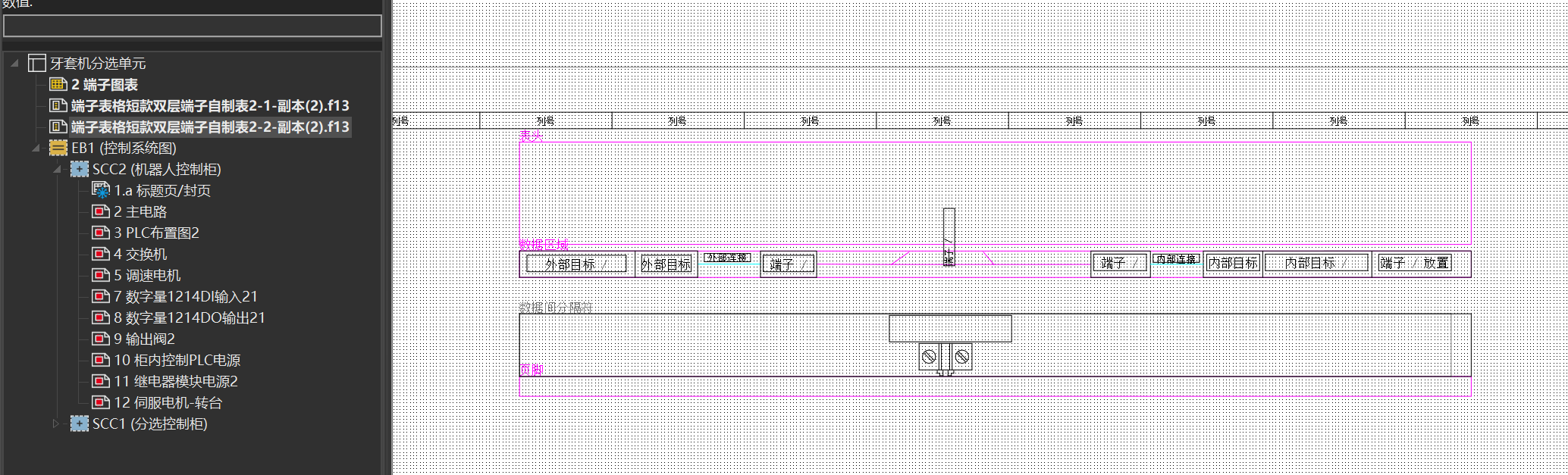

其中的原因是表格的外框并没有被数据区域所框选
仔细看。
解决方式是拖住数据区域边缘重新画数据区域的范围。

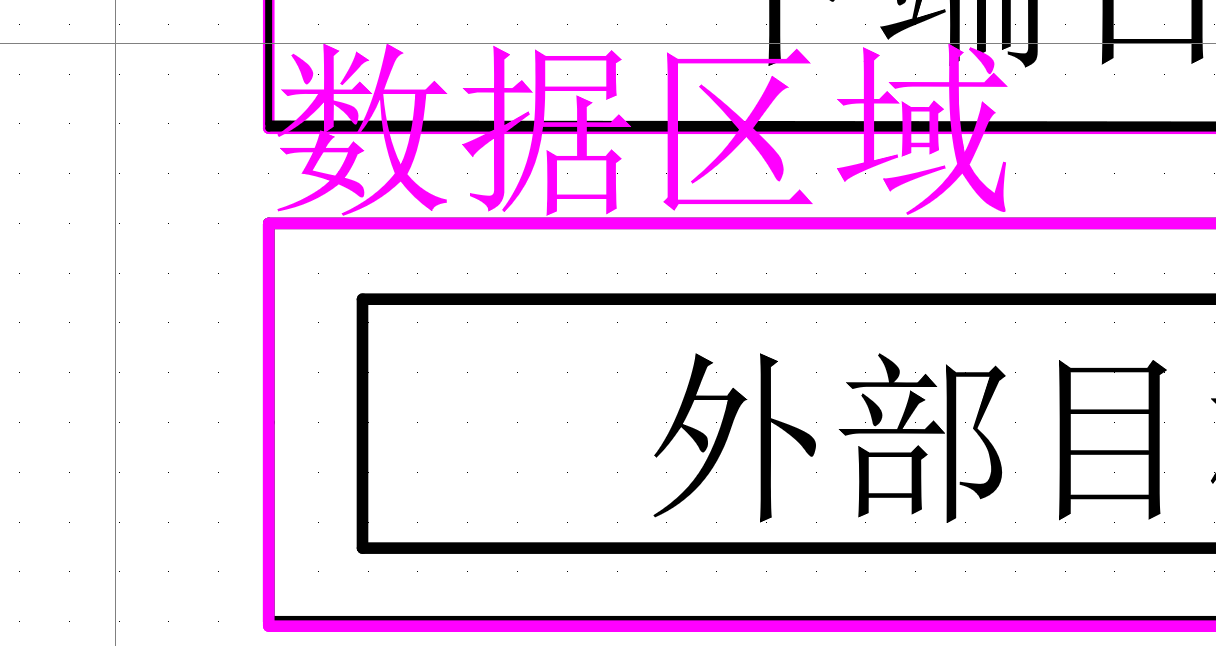

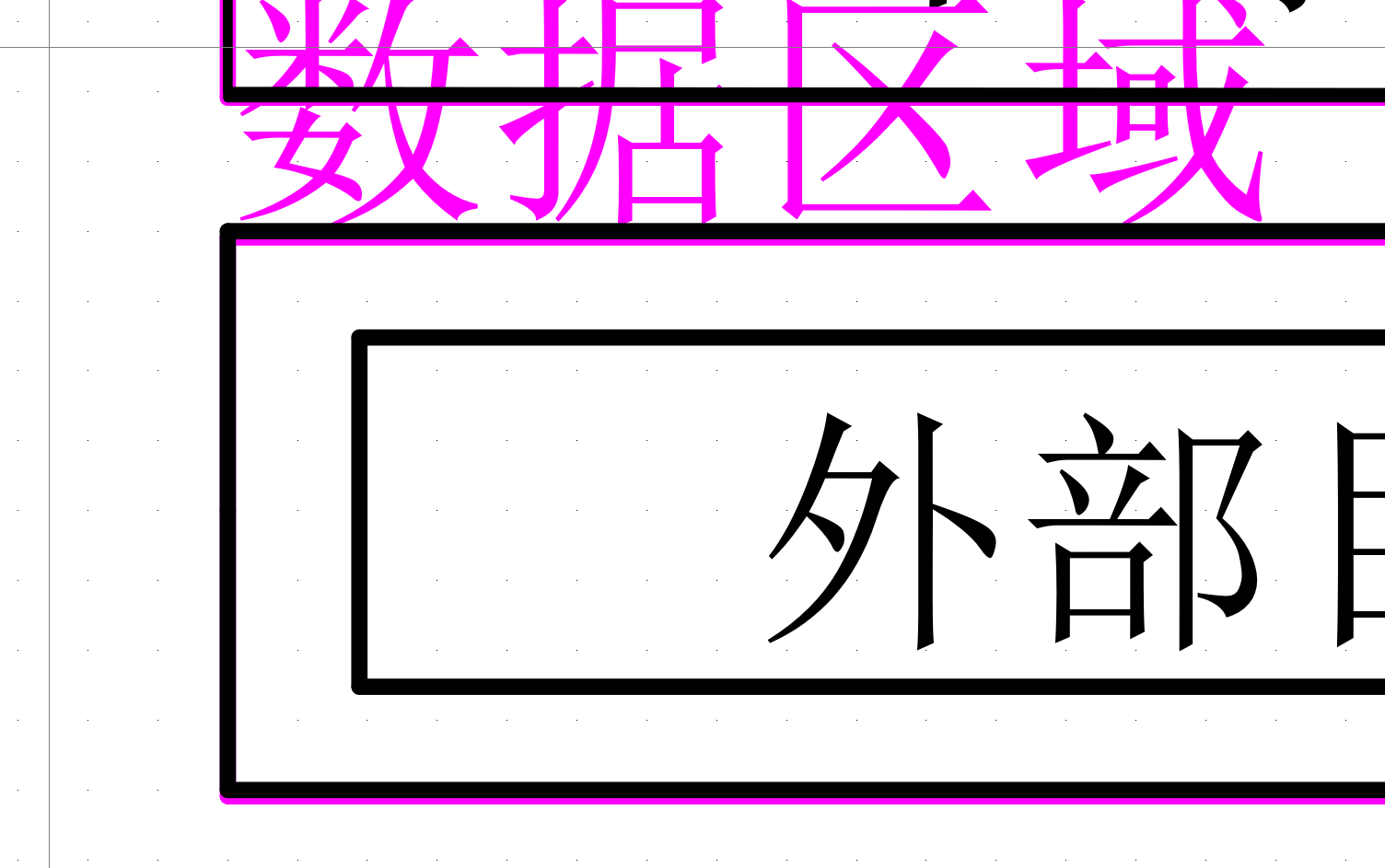

会发现数据区域变的大了点。
其中原因可能是由于这个表格是从别人那边下载导入的,而项目宏中栅格不一致。
导入后栅格对不上导致没有将外框框中
就如我们在项目中就无法画出元件和经常栅格对不上一样。

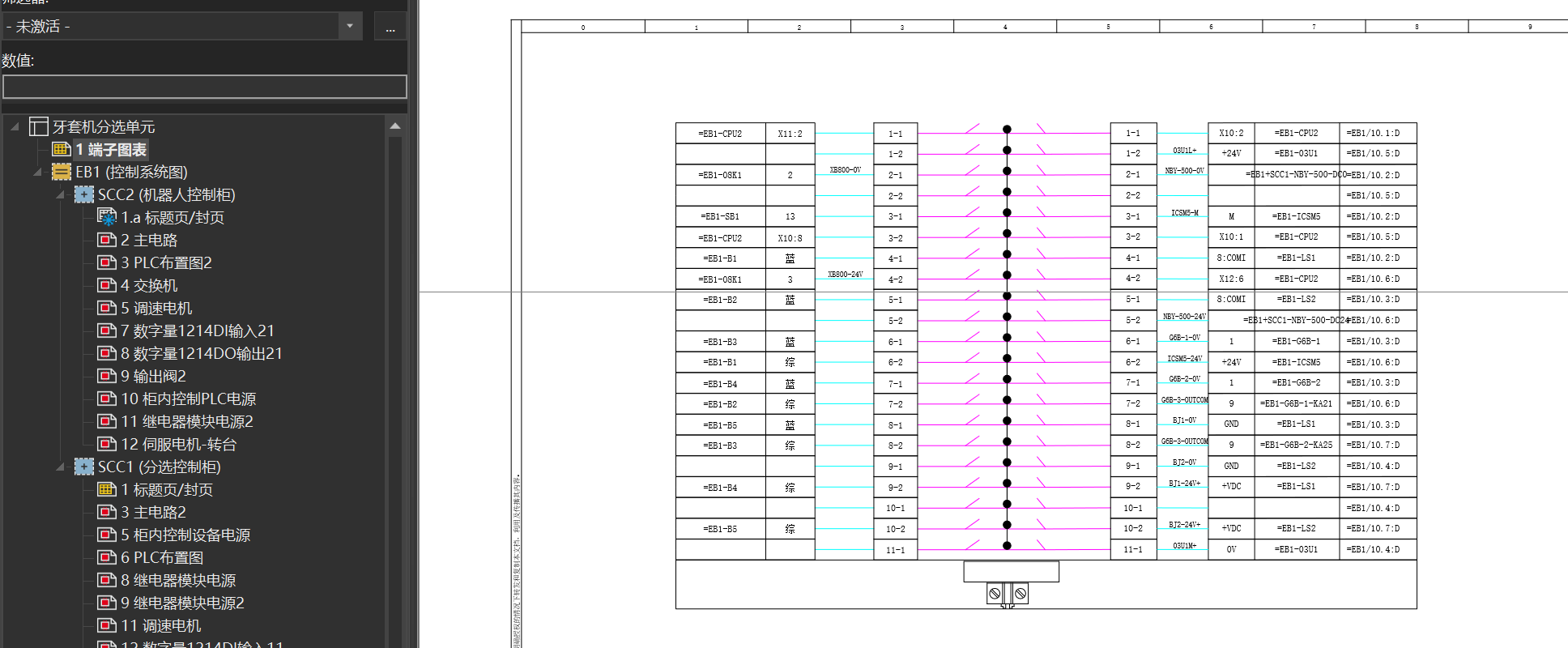

将数据区域包裹外框就行了
5 结语
下载链接在这边:通过网盘分享的文件:多层端子图表
链接: https://pan.baidu.com/s/1Wbp3faCqdqlzPBmyany_YA 提取码: MYGO
其中端子之间的短接还是有点问题的我不知道怎么解决
本篇为个人学习总结,如有不足请及时指出QWQ。
觉得有用的话点个免费的赞吧!!!
