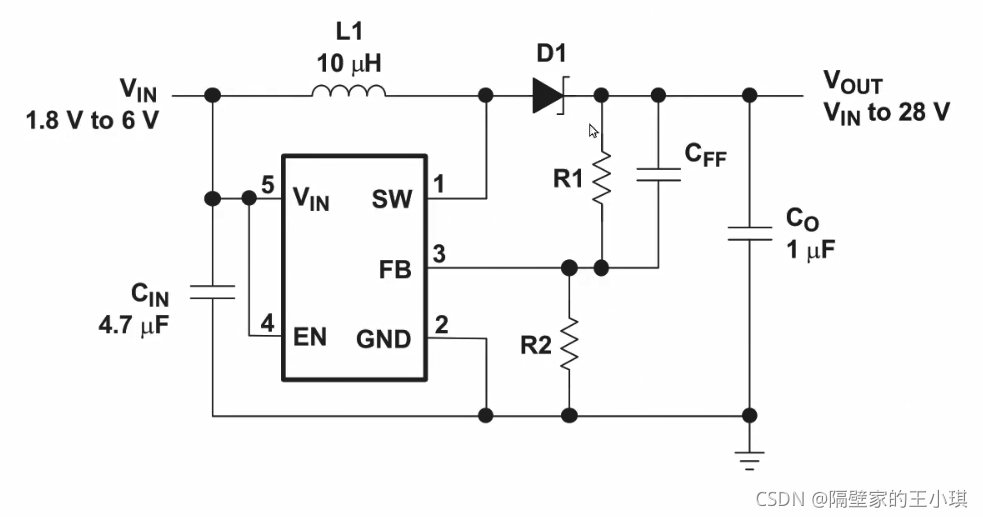

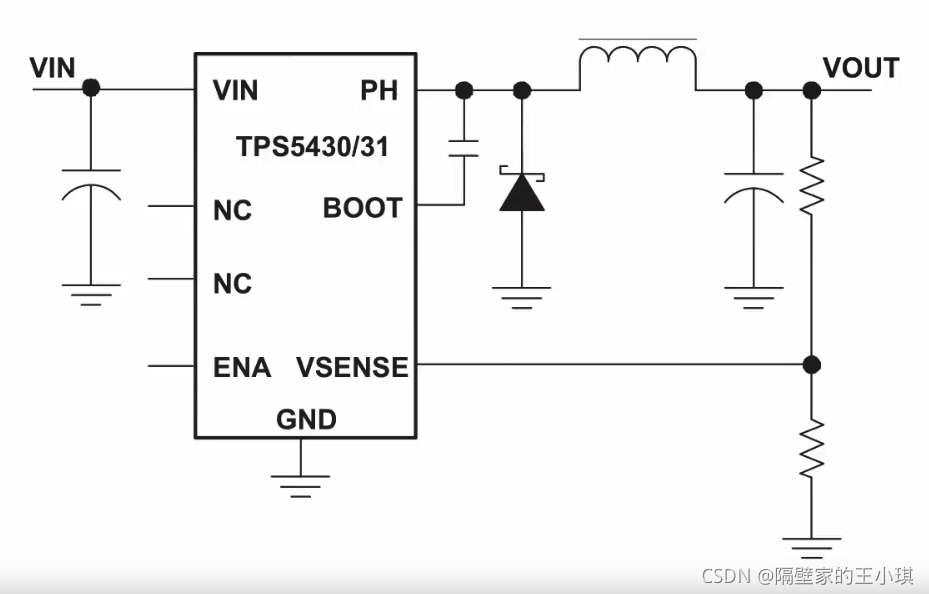

如下图为两个开关电源电路图，下面的二极管都是肖特基二极管，那么为什么电源中都是用肖特基二极管呢，主要有两个原因。
1.肖特基二极管导通压降低，一般电源电流比较大，导通压降低意味着损失的功耗低。
2.肖特基二极管响应时间快，一般开关电源是通过内部开关管从几十K到几M不固定，二极管响应时间越快越好。
在这里插入图片描述
在这里插入图片描述

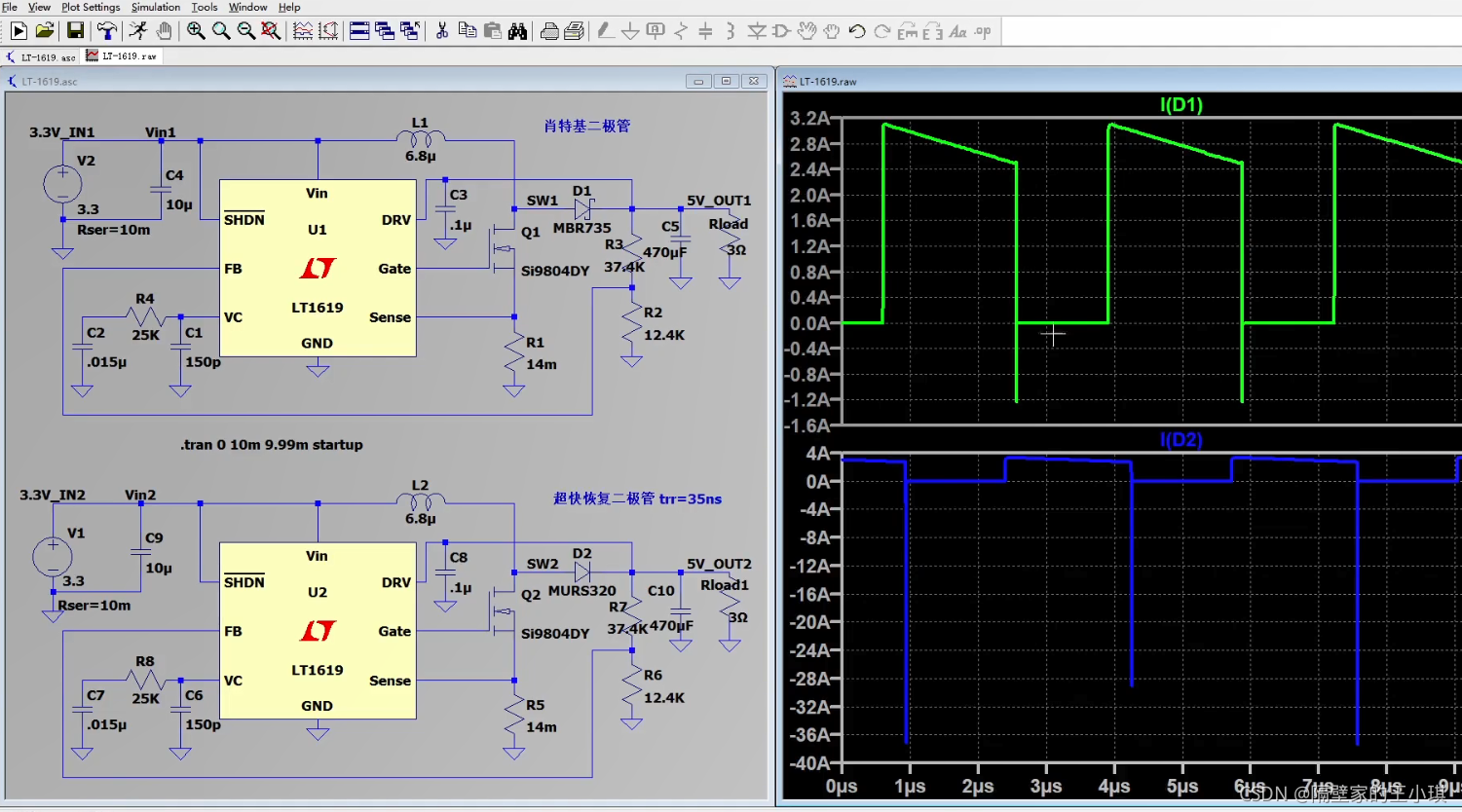

硬件仿真
在这里插入图片描述
在这里插入图片描述
