STLINK引脚定义和接法

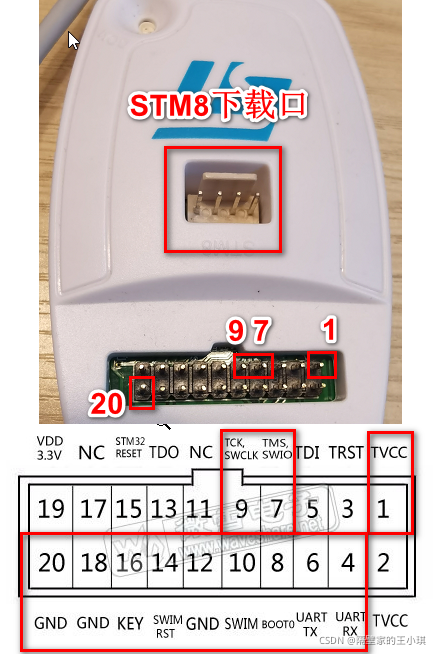

1.如下图为STLINK实物图引脚定义
有一点需要注意,其实20pin下面一排,除了2脚是TVCC,其他脚都是GND。
使用SW接法只需要四根线:
1:3.3V
7:SWIO
9:SWCLK
20:GND
在这里插入图片描述
在这里插入图片描述

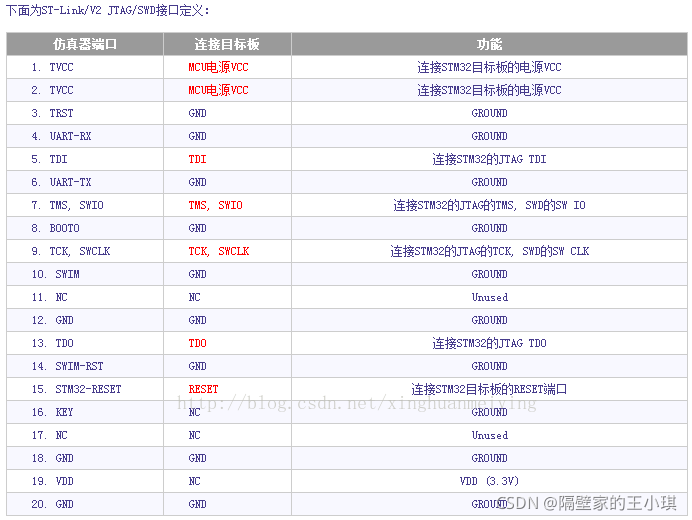

2.可以看一下标准的JTAG下载口
在这里插入图片描述
通过比较STLINK和JTAG可以看到,他们的区别就是19脚,一个是VDD,一个是NC。STLINK的VDD可以单独给单片机供电使用,这样下载程序的时候电路板不需要接外部电源了,但是需要考虑负载以及VDD的驱动能力。

### STM32STLink引脚图及其连接方式 对于STM32单片机而言,通常会提供两种主要的调试接口——JTAGSWD。当采用ST-LINK作为编程工具时,可以通过这两种接口之一来实现程序下载以及在线调试功能。 #### SWD接口连接说明 使用杜邦线将STM32单片机上的SWD四针下载接口连接到STLINK对应的接口上[^1]。具体来说: | 功能 | STM32 (目标板) | ST-Link | | --- | --- | --- | | GND | 地(Ground) | 地(Ground) | | SWCLK | PB14 或其他指定管脚 | TCK/SWCLK | | SWDIO | PA13 或其他指定管脚 | TMS/SWDIO | 此表展示了基本的信号映射关系,在实际操作过程中应参照具体的MCU型号手册确认确切的引脚分配情况。 #### JTAG接口连接概述 如果选择使用更全面但是占用更多资源的JTAG模式,则需要利用20位宽的数据总线完成两者之间的对接[^3]。不过需要注意的是,并不是所有的应用场景都需要如此复杂的配置;对于多数简单项目而言,推荐优先考虑更为简洁高效的SWD方案。 ```plaintext +-------------------+ +---------------+ | | | | | STM32 MCU |----GND--| ST-Link | | |--TCK/TM-|--SWCLK | | |--TDI/SD-|--SWDIO | | |--TDO/RD-|-- | | |--nTRST --|--(可选) | | |--RTCK --|--(可选) | +-------------------+ +---------------+ ``` 上述表格仅示意了部分核心线路链接方法,完整的JTAG连接还需要额外几根控制线,但在很多情况下这些辅助性的连接可以省略掉不影响正常使用效果。
