CAD关于在别人图纸上设计点位信息的办法【推荐】

背景：

cad中有时候需要在客户的底图上进行设计，如何避免客户的底图影响你的内容呈现呢，就是把他原有的图纸进行“灰色话”，这样你的图层颜色就是都是展示出来了。

一、快捷办法

我们在使用底图时，大多数时候并不需要底图上的各个图层，“laytrans”可以将所有底图上图层合并。可以选择自己合并的颜色

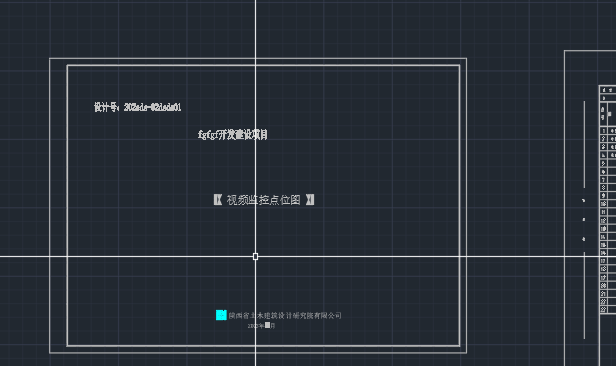

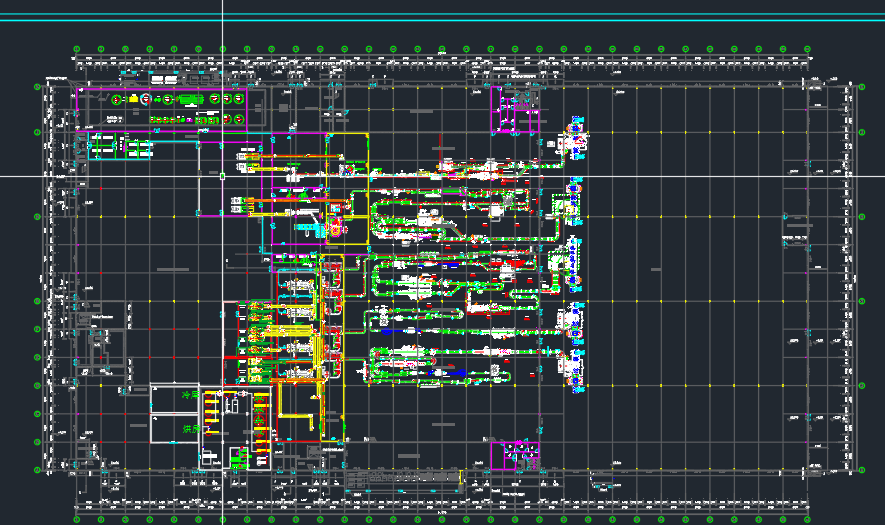

需要把上面的客户给提供的图纸“灰色话”在这个图上进行设计，需要解决两个方面的问题：

1.颜色变成灰色

2.文件大小需要缩小

1.1命令  laytrans

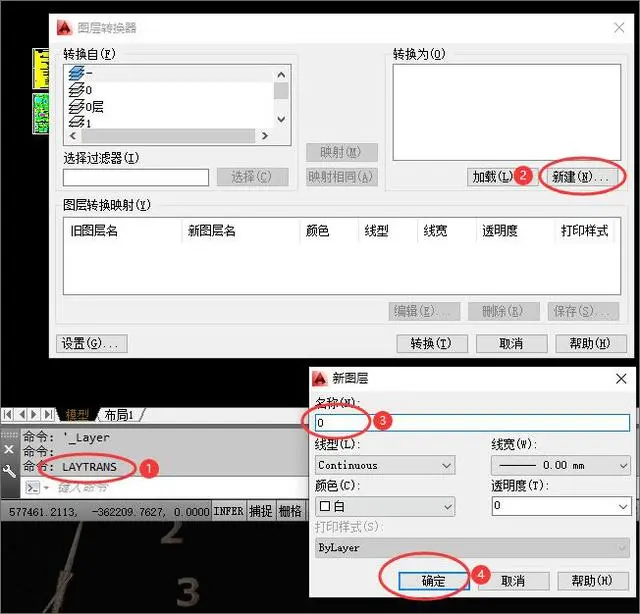

第一步：

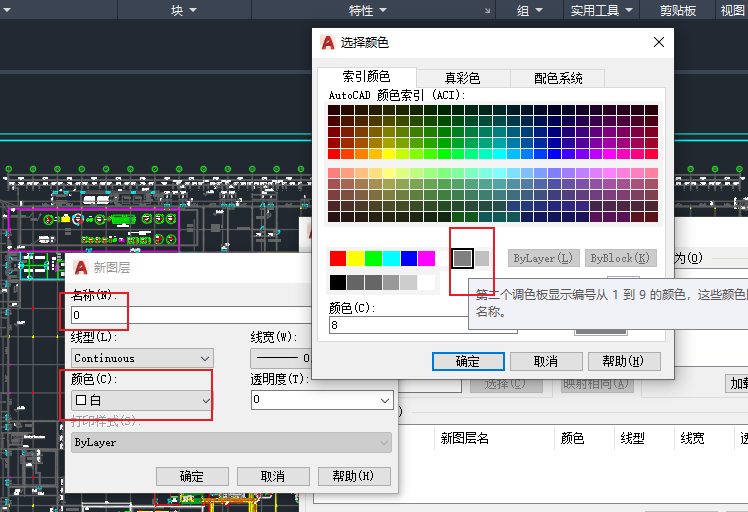

①输入命令“laytrans”

②点击“新建”

③输入新建的图层名“0”

④确定

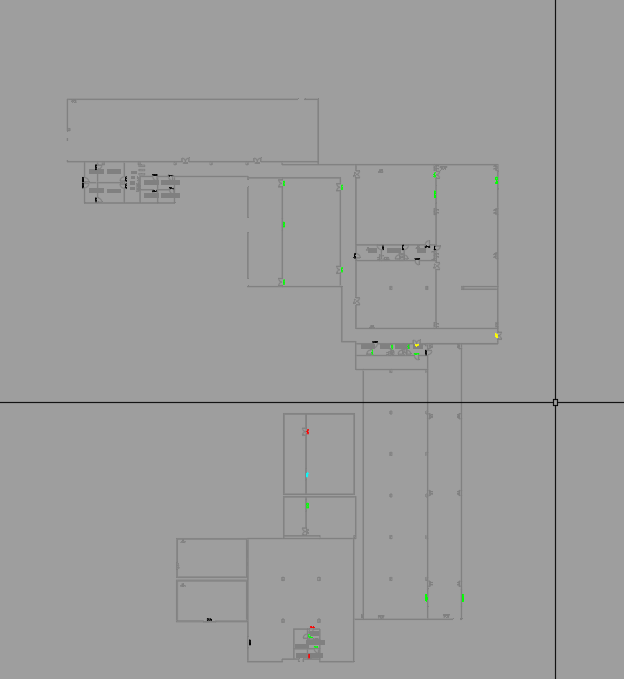

一般的时候，你可以选择“灰色”这个颜色，然后转换后你的整体图像就是呈现   “灰色”

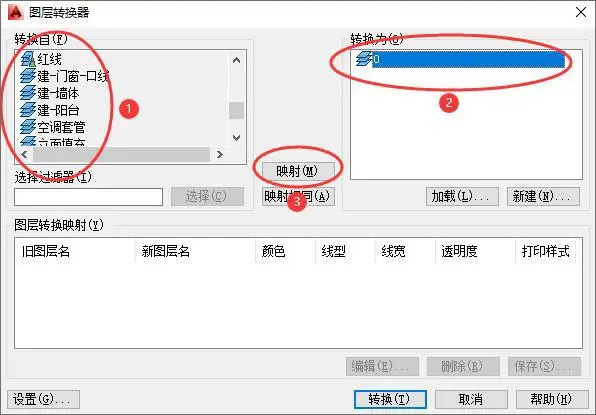

第二步：

①选中左边需要合并的图层（这里把所有的图层都选上）；

②选中右边的“0”图层；

③点击“映射”

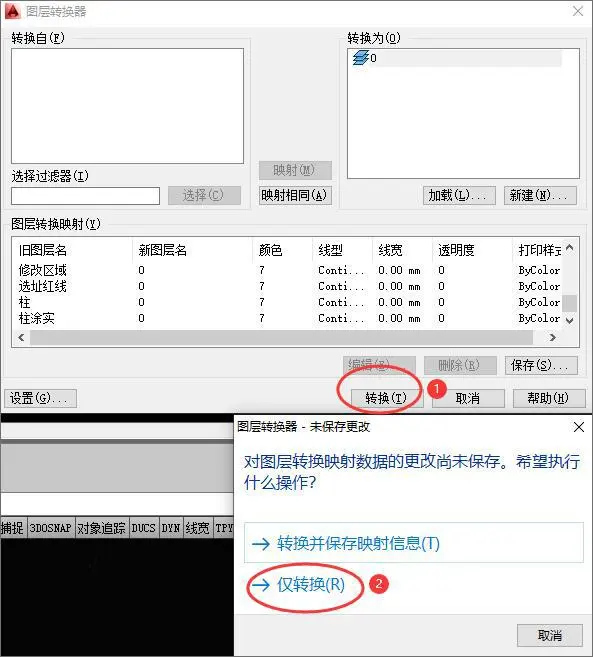

第三步：

①点击“转换”

②点击“仅转换”

第四步：

所有的图层都合并到“0”图层。特别提醒的是，编辑时，要被合并的图层不能设置成当前图层，因为当前图层是不能合并到其他图层的。

优化办法：

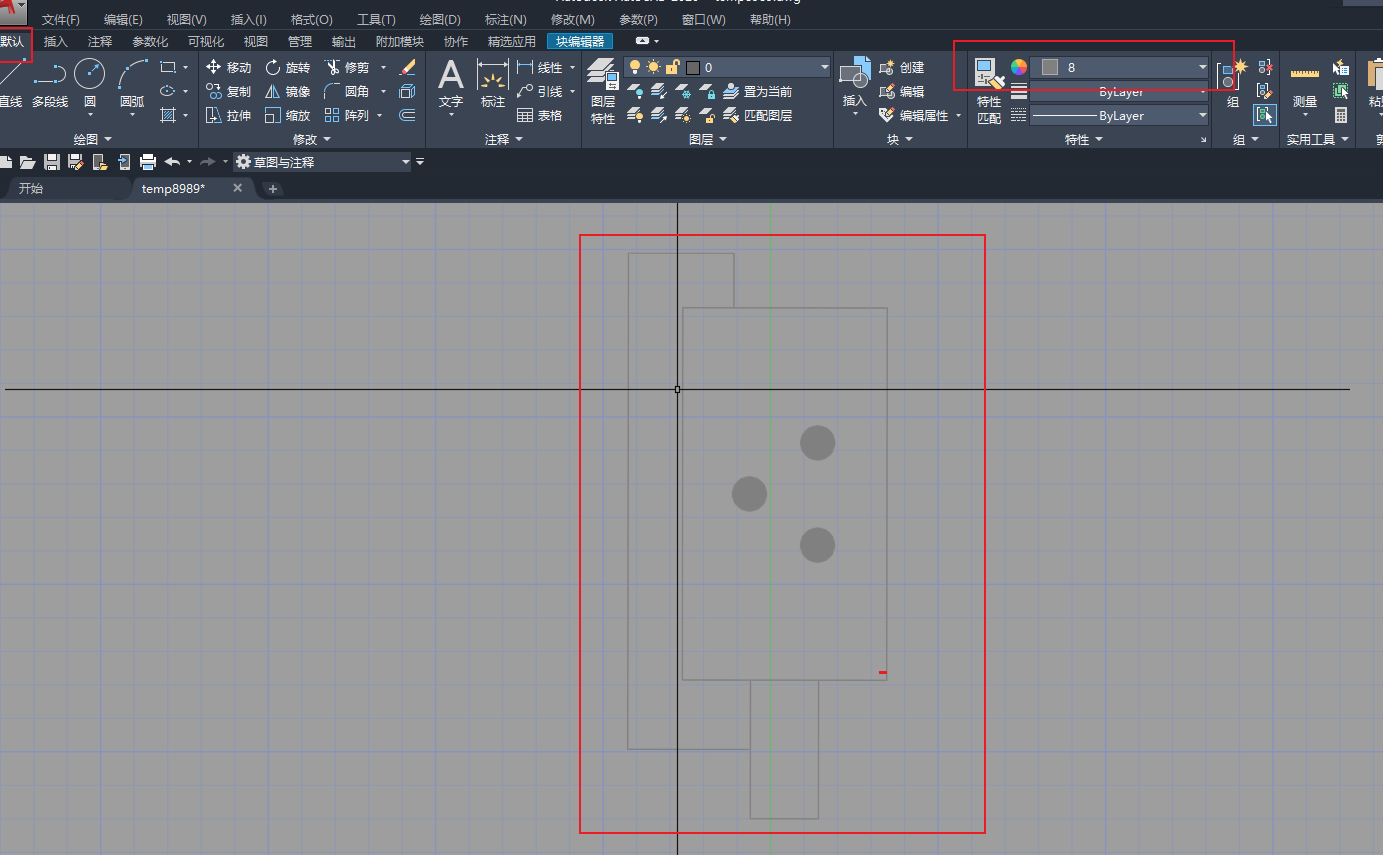

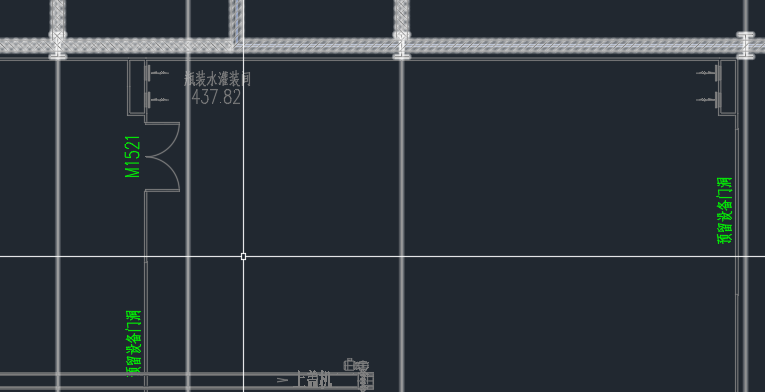

子系查看转换的图形，发现还有部分块文件的颜色是绿的，需要给他优化成“灰色的办法”

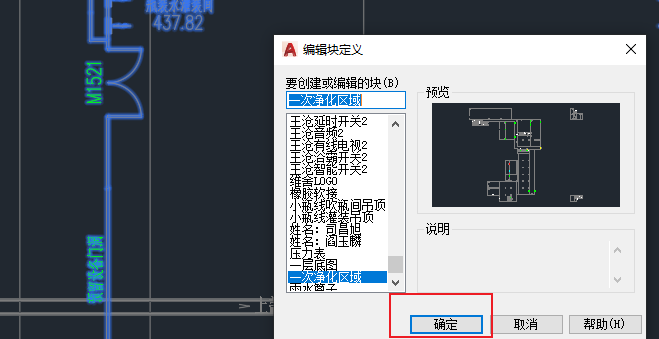

双击"M1521"--->确定

以此类推，就是这样修改即可。都是变成灰色

下面的办法还适用，但是耗时，费事！

二、历史办法：

---

---

---

---

---

1.如何“灰话”呢

步骤：

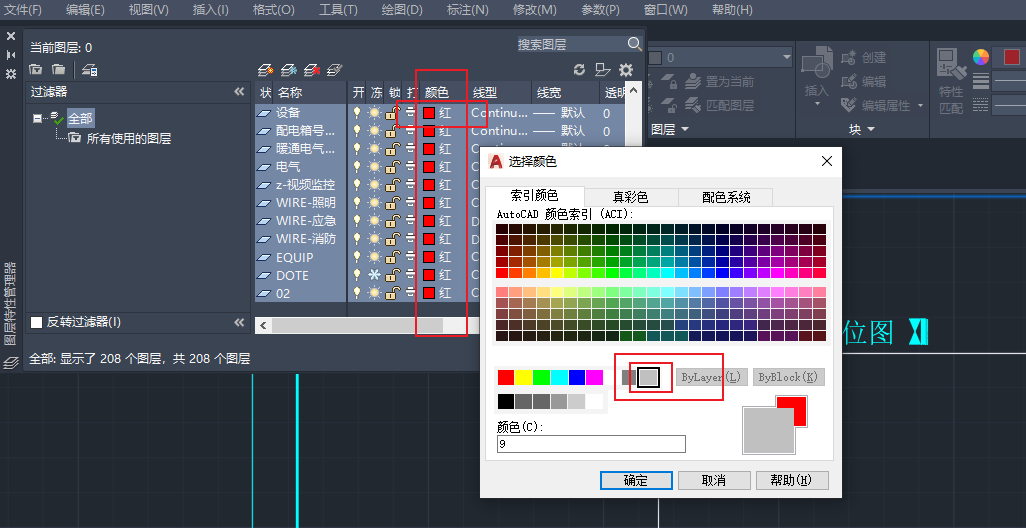

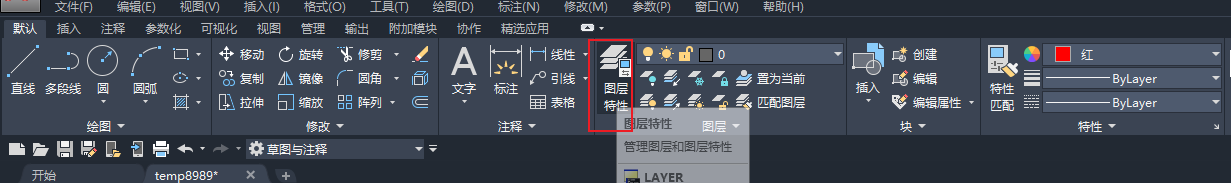

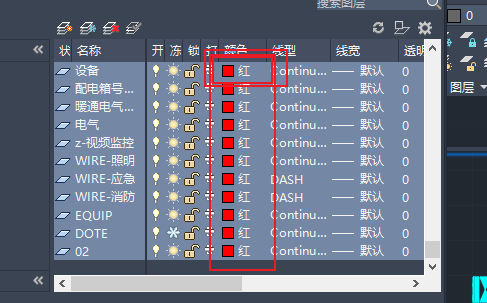

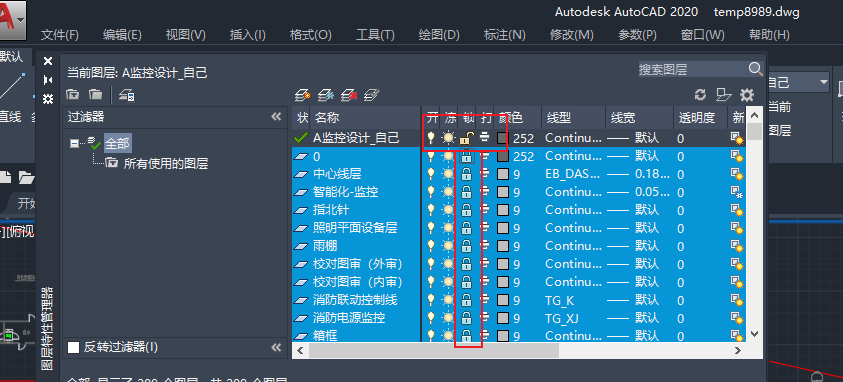

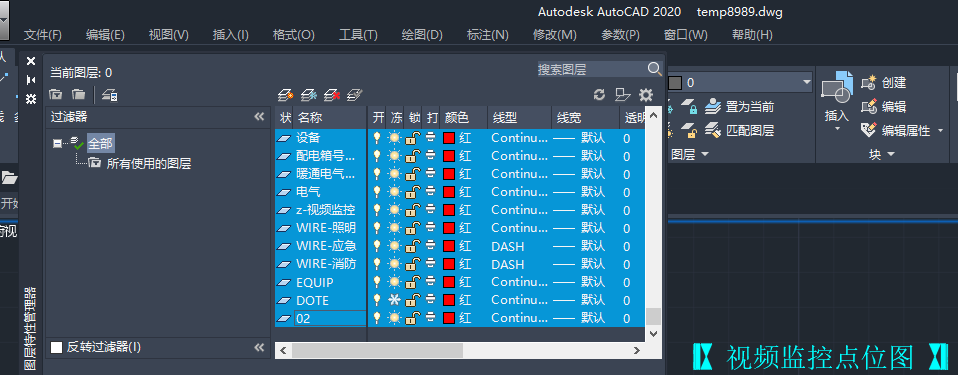

1.图层特性---选中你使用的图层--“ctrl+a全选”后，在“ctrl+单击”你自己的图层，这样就是选择了，处你自己后的所有图层，------->点击“颜色的色块”修改为-----“灰色颜色”，确定后就是所有颜色都是灰色了，你就是可以在这个图纸上就行绘制你自己的内容了

2.特殊情况--cad中的块文件

无法“通过上述办法”，灰色话

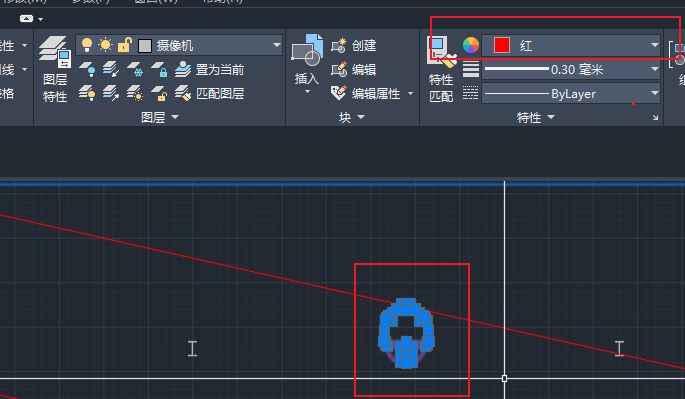

cad中的文件，设计的“设备等图块基本都是”“图块形式的【cad块】”，那就是解决如何修改图块颜色的办法。

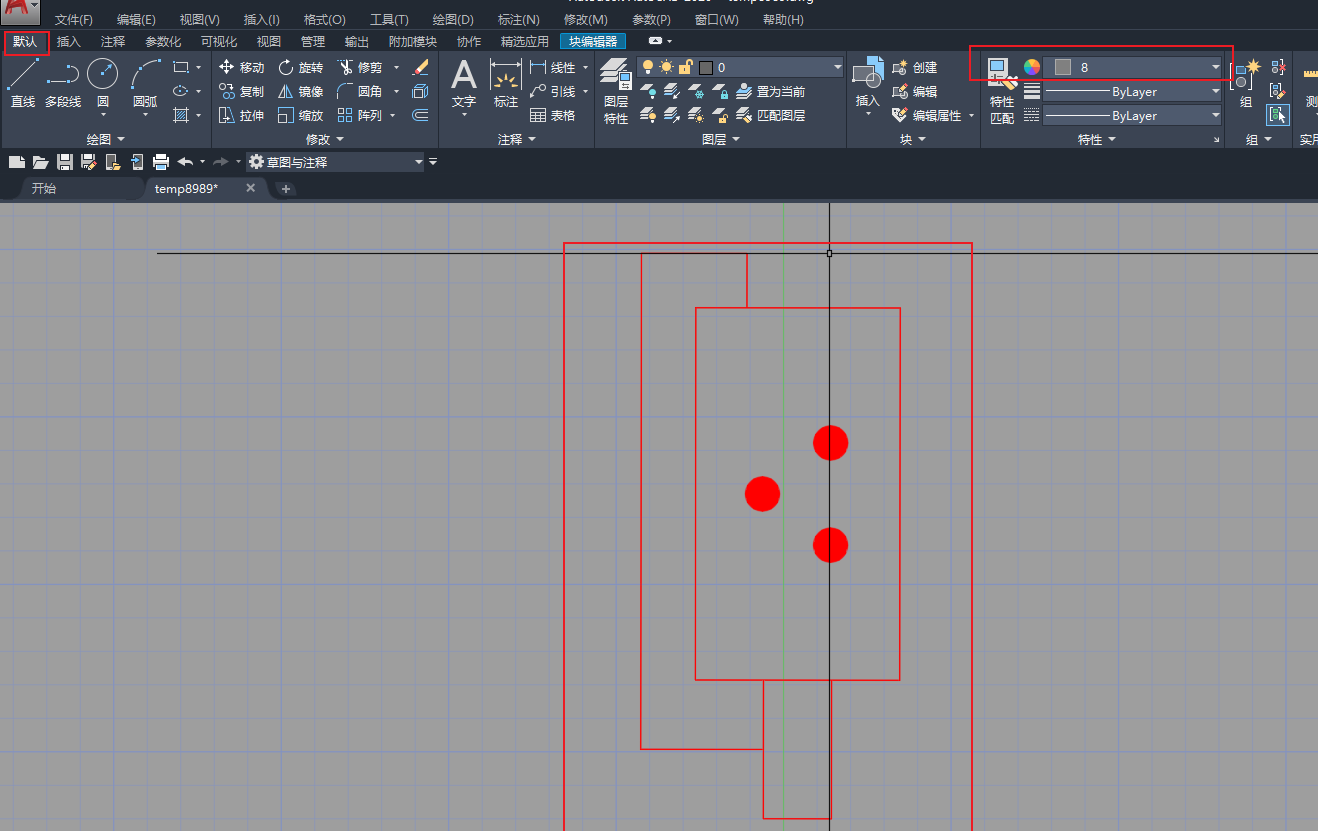

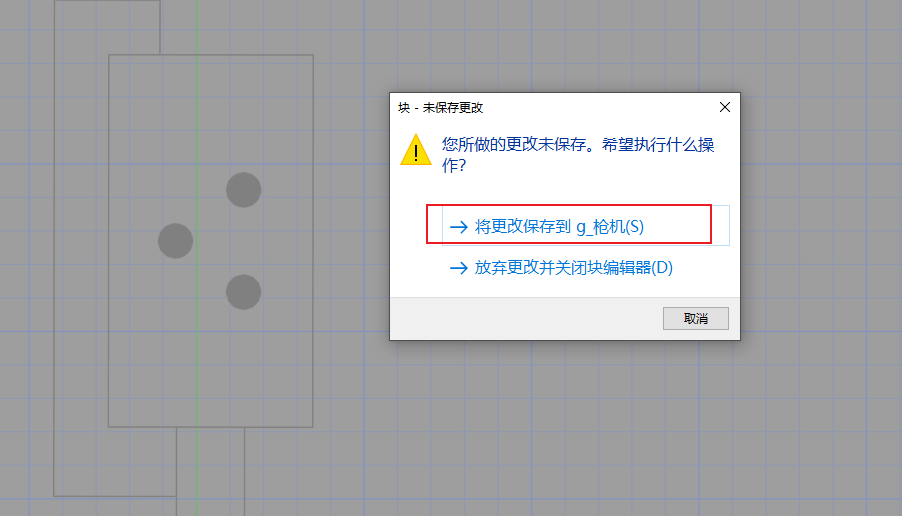

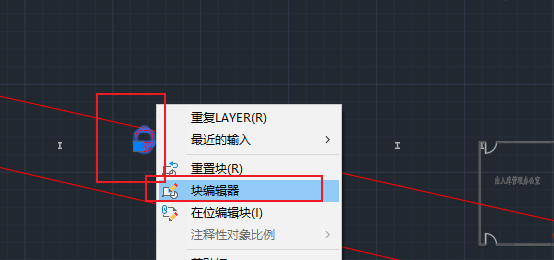

2.1挨个找图块，办法，右键--块编辑





2.2暴力办法“分解方法”，有部分小坑，需要规避

小坑：“带有cad标注的”进行“X分解”后会“图形会乱”，解决的办法：还是2.1的办法针对个别会“花屏”的模块，就是快编辑，删除多余的标注以及多余的内容，然后在“x分解”。

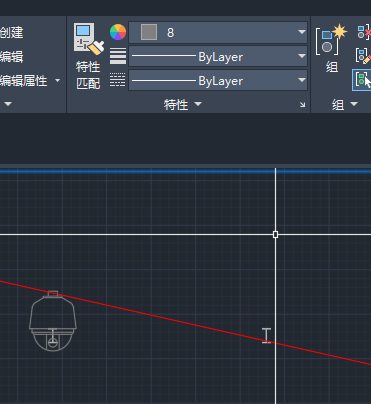

因为图形的大小的问题，可以多次“x分解”后，分解后的图标就是变成“线”了，这个时候选择内容后，选择你需要的颜色一般是“灰色”，这样就可以了

3.优化的问题

“x分解后”，这个cad文件指数级的增长，你在打开cad的 时候，也是很卡，很慢

优化的办法：

优化1：分解后的内容，在重新合并【block】的办法

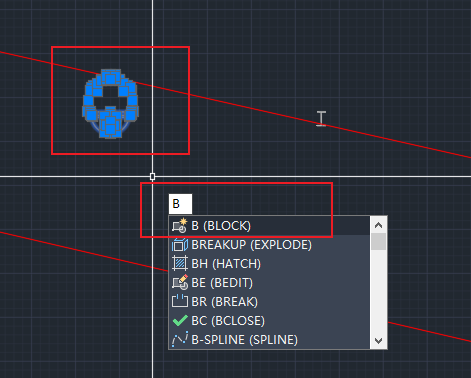

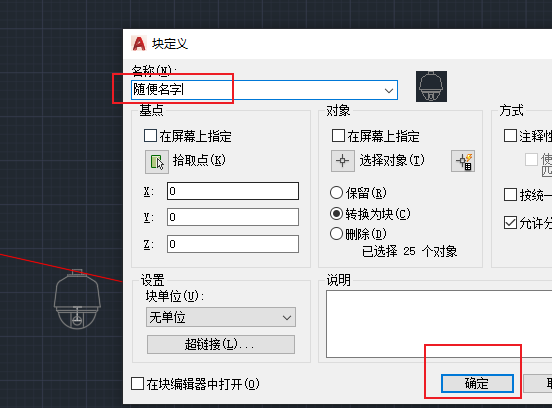

步骤1：选中分解后的图形如下，然后快捷键B[block]，随便输入一个名字（不重复）就行，保存即可，点击新的图标，就是又恢复成一个图标了，这样重复就是会减少cad文件文件整体数量，就是便于cad的各种操作

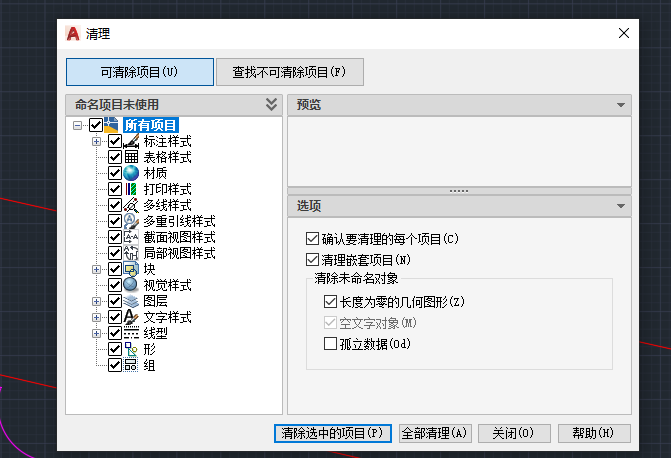

优化2：cad图纸清理的办法：

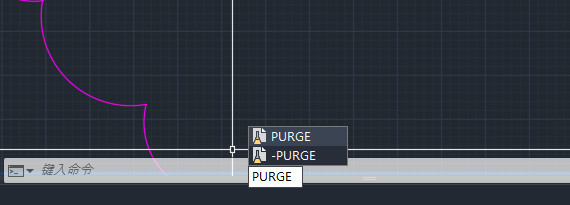

purge命令---“全部清理”即可



优化3：

设计的时候，尽量设计自己的内容都是在自己的图层上进行设计，其它的图层采用的办法就是“冻结”。

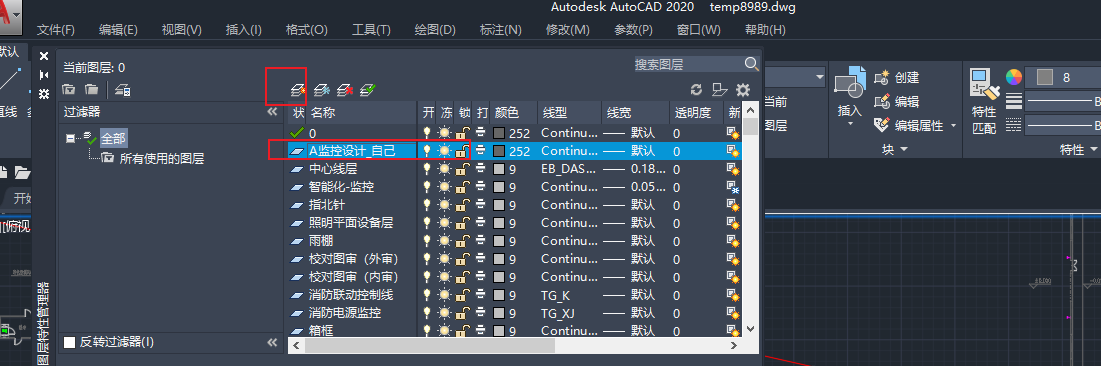

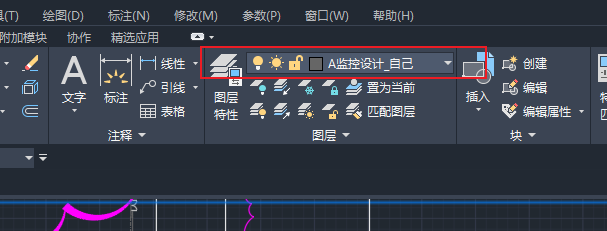

步骤1：创建自己的图层

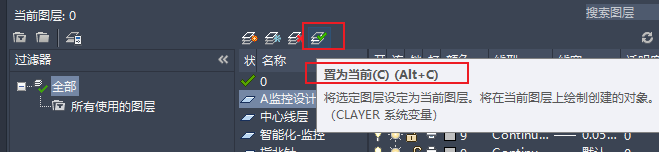

置为当前



 默认就是在你自己图层上了



步骤2：锁住其它的图层，只保留自己不被锁，这样就是你在图层上进行设计的时候，都是会在你锁选择的图层上，如果到其它图层就是提示报错的
