AES67和Dante 混合系统环境下的系统配置（无DDM）

---

前言

提示：在广电和AV融合系统中，可能会经常遇到AES67设备与Dante设备的混合环境。我们如何配置交换机，AV设备，让PTP时钟，AES67的组播流可以稳定传输。
本文在一定的实践，经验基础上跟大家分享下配置的经验。
紧紧围绕AES67组播的三要素：同步（PTP时钟），Stream格式（SDP），发现（SAP），尝试理解IP流的本质！
，

---

提示：本人的测试系统环境：

1. 3台Cisco SG300 layer 2 mode，单一Vlan.IGMP V2
2. Dante Uitimo平台，Brooklyn 2平台硬件设备
3. DDM 运行在Hyper-V 虚拟机
4. 抓包工具Wirshark， PTP 检测工具PTP track hound.
5. 其他工具Revenna RAV2SAP .LAWO R3LAY.

一、交换机的配置

本人交换机SG350X和SG300参考LAWO（Reenna AES67核）和Clear-Com（Ross Bach AES67核）但是因为AES67的参考设置对Unknown组播流做了block。参考
Merging的交换机配置手册
这里就不做过多的展开，如果Dante控制器，和各Dante节点状态正常。就可以参考下面的步骤

二、同步PTP 时钟的设置

参考Yamaha的连接其Dante和第三方AES设备指导

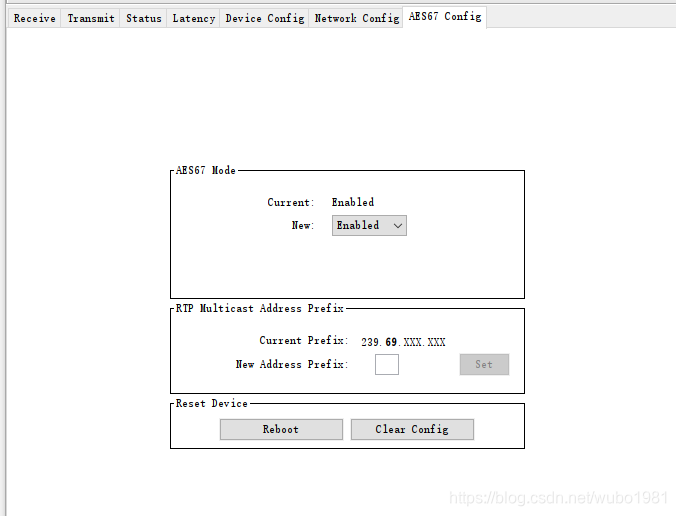

为dante板卡打开AES67模式。

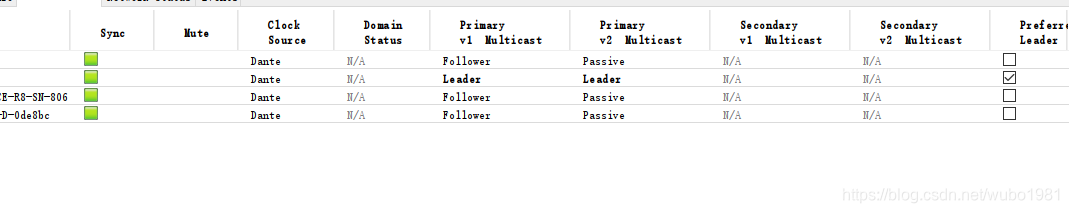

选择一块Dante板卡作为PTP V2的leader

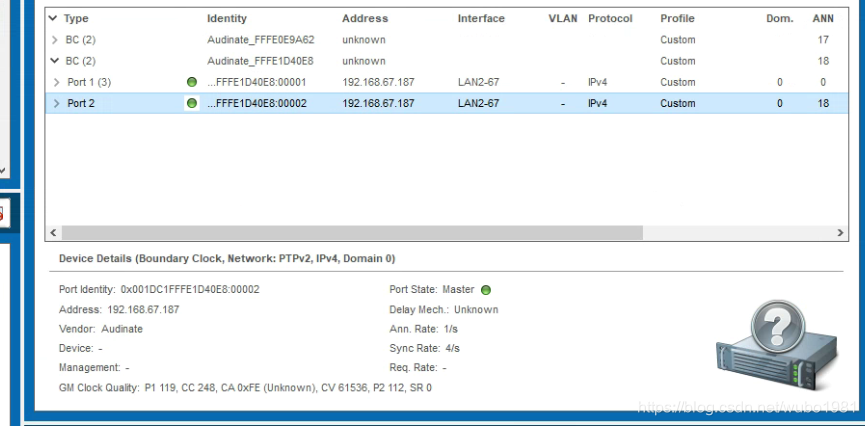

AES67的PTP主时钟是竞选方式，在没有DDM做打开详细设置的时候，我们可以抓取PTP时钟信息来看看Dante板卡的运行参数。

可以查看这时候PTP V2的参数

PTP domain:0
PTP priority A: 119
PTP priority B: 112
Ann, rate: 每秒1次
Syn,rate: 每秒4次
既然这部分是不可变的，系统设计采用其他AES67设备或者GPS钟为主时钟，建议采用dante 卡默认一样的Ana,rate和Syn rate.

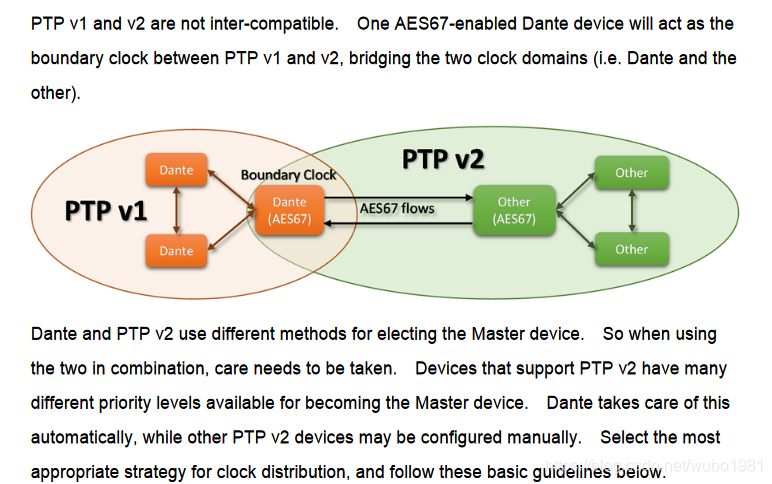

然后回头读读Yamaha的guide，对下面的这段描述和图会有更深的领悟。

同时如果您需要第二个时钟，那也知道设在不同的PTPdomain里哈。

三、RTP音频流信息

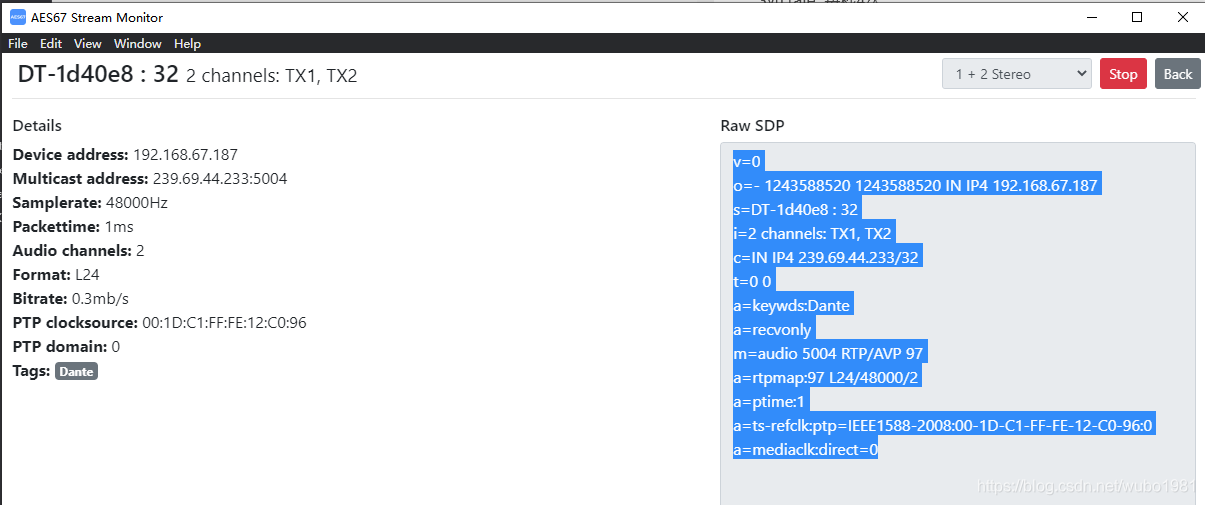

看看Dante自动生成的组播流信息和SDP（SAP里包含）：
注意几点：

1. 24bit，48K
2. 多达8声道
3. Packet time：1ms
4. UDP port: 5004(自动，默认。在audio 流选项中手动修改组播地址和端口号）

可靠的测试就是发给Dante的AES67流也按照同样的格式设置！本人的系统就是采用同样的格式！

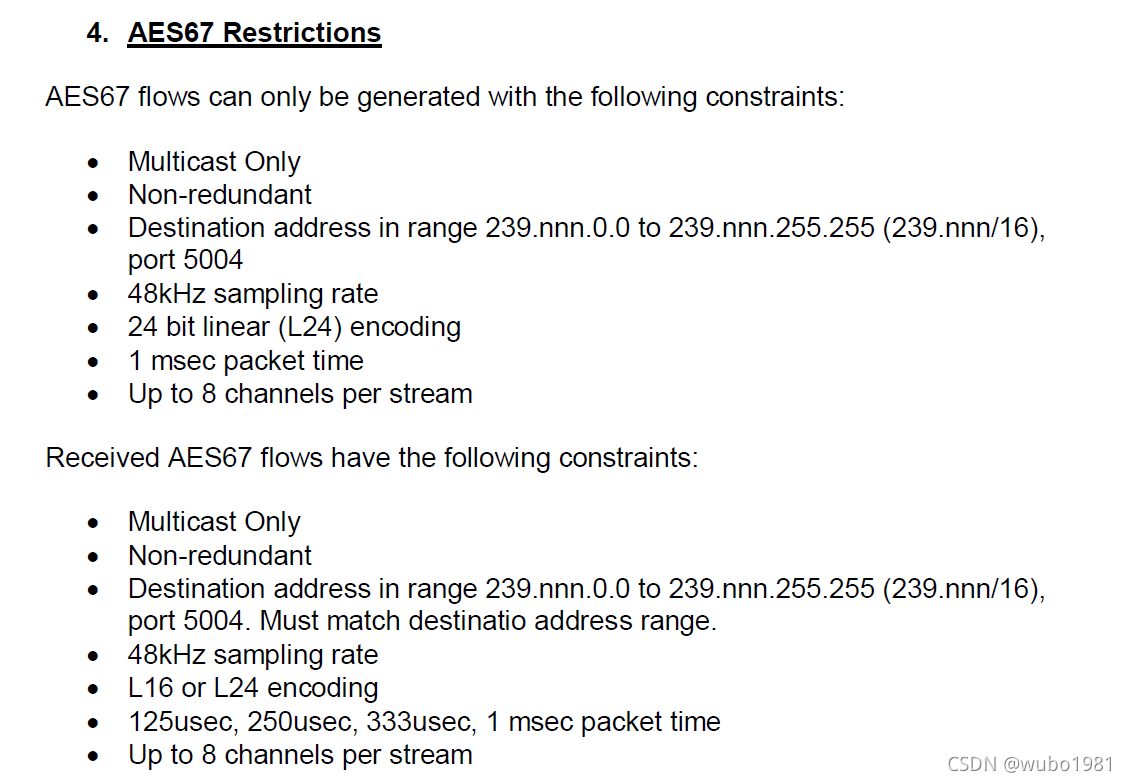

但是也有也厂商如Glensound说了支持的格式（但本人没有测试）：

四、无SAP的处理

Dante对第三方AES67组播流的发现是靠SAP（Session Announcement Protocol）

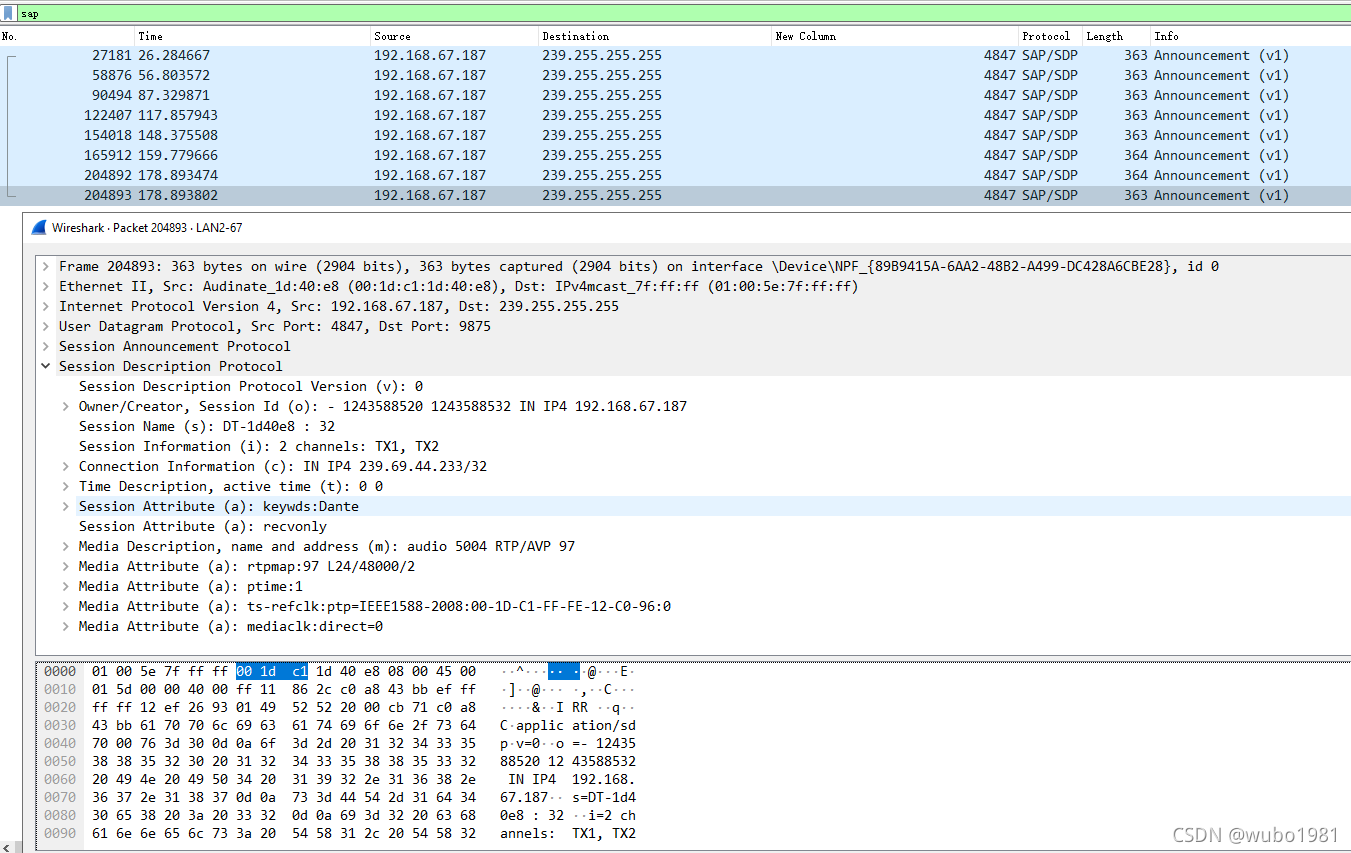

wireshark里可以抓到SAP的组播：

如果设备没有SAP（比如一些视频设备发生的音频流）。

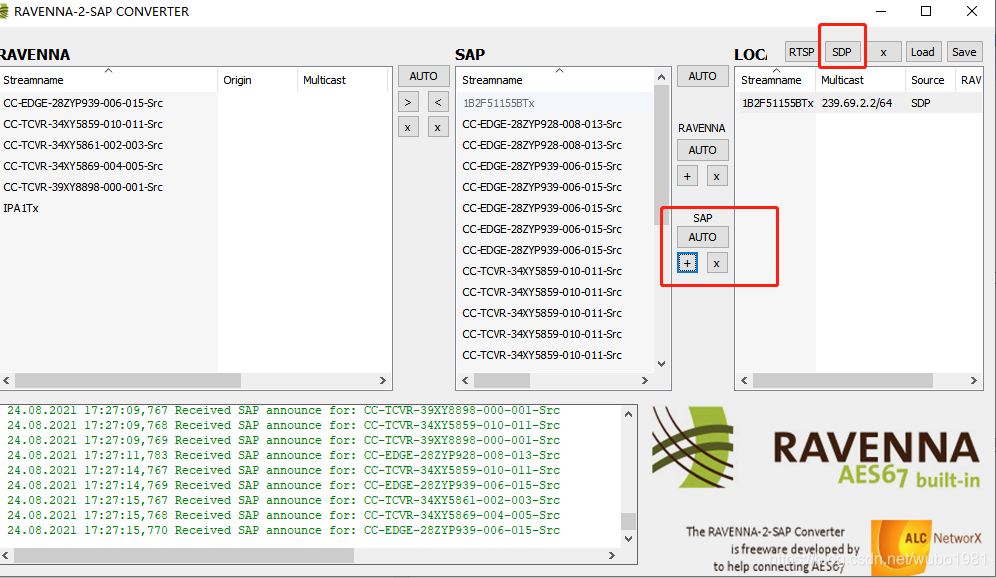

可以使用第三方工具Revenna RAV2SAP，将SDP文件转换成SAP组播。由pc代发
这样在Dante Controller 里就可以发现这个AES67流了。

总结

同步（PTP时钟），Stream格式（SDP），发现（SAP）这个三个要素，也是在配置时候的步骤。希望在项目实践中多多交流。
