1.400G光模块中的QSFP-DD是指什么？
QSFP-DD是四通道小型可插拔（QSFP）-双密度（DD）的缩写，是QSFP-DD MSA组织定义的高速热插拔外形尺寸，是光通信行业实现高密度联网的关键部分。作为400G光模块外形尺寸的最佳选择，此QSFP-DD光模块使数据中心能够根据需求有效地增长和扩展云容量。
QSFP-DD与QSFP端口向前和向后兼容，也兼容现有的QSFP28光模块和AOC/DAC等。QSFP-DD连接器的电接口由8个电通道组成，每个通道以25Gb/s NRZ信号或50Gb/s PAM4信号运行，总带宽为200Gb/s或400Gb/s。 QSFP-DD可在单个交换机插槽中实现高达14.4Tb/s的聚合带宽。

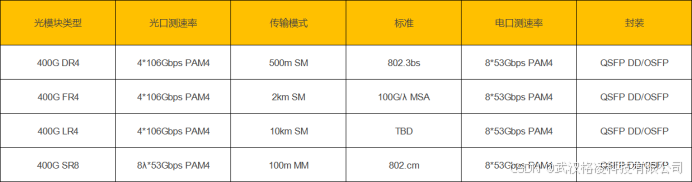

不同类型的400G光模块的比较

2.市场上常见的 400G 光模块类型有哪些？
2.1.400G DR4 QSFP-DD 光模块
400G DR4是一种光模块，设计用于QSFP-DD（四通道小型可插拔双密度）外形的400G以太网数据中心互连。在发射器端，此DR4模块将8通道50Gb/s（PAM4）电信号转换为4通道并行光输出数据，每个通道的数据速率为100Gb/s，总带宽为400Gbls。在接收器端，光收发器将4通道每通道100Gbp/s的并行光数据转换为400Gbp/s的总带宽，以支持8通道 50Gb/s PAM4电输出信号。
400G DR4 QSFP-DD 光模块、400G QSFP-DD DR4光模块通过MPO-12连接器在SMF（单模光纤）上实现传输。通常，QSFP-DD DR4封装的400G光
