Canvas基础篇：三次贝塞尔曲线

前言
三次贝塞尔曲线
结语

前言

在我的前两篇文章中 Canvas基础篇：图形绘制和 Canvas基础篇：二次贝塞尔曲线中，分别讲述了如何使用Canvas绘制直线和圆弧，以及如何使用Canvas绘制二次贝塞尔曲线，本篇文章将讲解如何使用Canvas绘制三次贝塞尔曲线。

三次贝塞尔曲线

定义与概念

三次贝塞尔曲线：通过四个点来定义的一条曲线，这四个点分别代表起始点P1、控制点C1、控制点C2 和终点P2，其本质是一个三元一次方程。三次贝塞尔曲线从起始点开始，受C1、C2两个控制点的影响，向终点延伸形成曲线，其形状由这四个点的位置共同决定。

数学表达式

给定起始点P1(x1, y1)、控制点C1(cx1, cy1) 、控制点C2(cx2, cy2)和终点P2(x2, y2)，三次贝塞尔曲线的参数方程如下：

$B(t)=(1−t)^3 P_1 + 3t (1−t)^2 C_1 + 3t^2 (1−t) C2 + t^3 P_2，其中t∈[0,1]。$
将其展开为极坐标形式如下：
$x(t) = (1−t)^3 x_1 + 3t (1−t)^2 cx_1 + 3t^2 (1−t) cx_2 + t^3 x_2$
$y(t) = (1−t)^3 y_1 + 3t (1−t)^2 cy_1 + 3t^2 (1−t) cy_2 + t^3 y_2$
随着t从0变化到1，(x(t),y(t))就会描绘出三次贝塞尔曲线。当t=0时，B(0)=P1，即曲线的起始点；当t=1时，B(1)=P2，即曲线的终点。

语法说明

在Canvas中，我们可以使用quadraticCurveTo() 方法绘制三次贝塞尔曲线，其语法如下：

bezierCurveTo(cx1, cy1, cx2, cy2, x2, y2)

其中(cx1, cy1)代表控制点C1坐标，(cx2, cy2)代表控制点C2坐标，(x2, y2)代表终点坐标；对于起点坐标，一般通过moveTo() 方法定义。

三次贝塞尔曲线示例

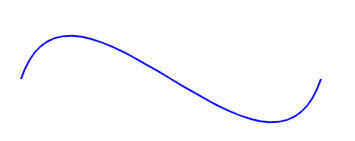

效果预览

三次贝塞尔曲线示例

代码实现

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>三次贝塞尔曲线示例</title>
</head>
<body>
    <canvas id="myCanvas" width="600" height="600"></canvas>
    <script>
        // 获取 canvas 元素和绘图上下文
        const canvas = document.getElementById('myCanvas');
        const ctx = canvas.getContext('2d');

        // 定义起始点、第一个控制点、第二个控制点和终点
        const startX = 50;
        const startY = 200;
        const cp1X = 100;
        const cp1Y = 50;
        const cp2X = 300;
        const cp2Y = 350;
        const endX = 350;
        const endY = 200;

        // 开始绘制路径
        ctx.beginPath();
        // 移动到起始点
        ctx.moveTo(startX, startY);
        // 绘制三次贝塞尔曲线
        ctx.bezierCurveTo(cp1X, cp1Y, cp2X, cp2Y, endX, endY);
        // 设置线条样式
        ctx.strokeStyle = 'blue';
        ctx.lineWidth = 2;
        // 绘制路径
        ctx.stroke();
    </script>
</body>
</html>

三次贝塞尔曲线图解

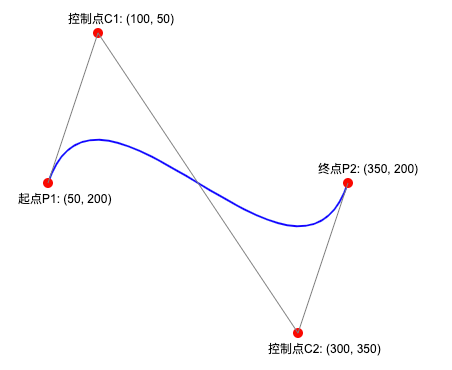

三次贝塞尔曲线静态图解

上述代码为我们直观的展示了如何在Canvas中绘制一条三次贝塞尔曲线，但是曲线中各个点的位置并没有标明，我们可以通过下面的图解示例为大家更好的理解三次贝塞尔曲线：
三次贝塞尔曲线图解

上图中，起始点P1到终点P2的曲线即为我们的目标曲线：三次贝塞尔曲线；起点P1到控制点C1、终点P2到控制点C1、控制点C1到控制点C2的三条线，为曲线的辅助线。
上述图示的源码，我放在了三次贝塞尔曲线静态图解 HTML 代码资源，有兴趣可以下载预览！

三次贝塞尔曲线动态图解

当然，上面的三次贝塞尔曲线静态图解可能还是不够直观，在这里我们通过固定起点和终点，动态调整控制点的位置，来更直观地观察三次贝塞尔曲线的变化：
三次贝塞尔曲线动态图解

上述图示的源码，我放在了三次贝塞尔曲线动态图解 HTML 代码资源，有兴趣可以下载预览！

三次贝塞尔曲线应用实例

官方实例

在Canvas官方文档中，使用了多个三贝塞尔曲线来绘制心形，其效果图如下所示：

效果预览

三次贝塞尔曲线官方实例

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>三次贝塞尔曲线官方实例</title>
  </head>
  <body>
    <canvas id="canvas" width="600" height="600"></canvas>
    <script>
      // 获取 canvas 元素和绘图上下文
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      //三次贝塞尔曲线
      ctx.beginPath();
      ctx.moveTo(75, 40);
      ctx.bezierCurveTo(75, 37, 70, 25, 50, 25);
      ctx.bezierCurveTo(20, 25, 20, 62.5, 20, 62.5);
      ctx.bezierCurveTo(20, 80, 40, 102, 75, 120);
      ctx.bezierCurveTo(110, 102, 130, 80, 130, 62.5);
      ctx.bezierCurveTo(130, 62.5, 130, 25, 100, 25);
      ctx.bezierCurveTo(85, 25, 75, 37, 75, 40);
      ctx.fill();
    </script>
  </body>
</html>

自定义实例：云朵

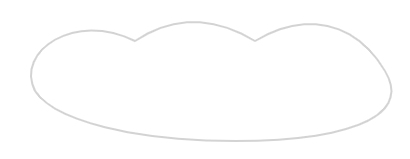

上述我们引入了Canvas官方文档中的一个实例，这里我们自定义一个实例：使用三次贝塞尔曲线实现一个云朵，其效果图如下所示：

效果预览

三次贝塞尔曲线自定义实例-云朵

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>三次贝塞尔曲线自定义实例-云朵</title>
  </head>
  <body>
    <canvas id="canvas" width="600" height="600"></canvas>
    <script>
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      ctx.beginPath();
      ctx.moveTo(100, 300);
      ctx.bezierCurveTo(80, 260, 140, 220, 200, 250);
      ctx.bezierCurveTo(230, 230, 270, 220, 320, 250);
      ctx.bezierCurveTo(370, 220, 420, 230, 450, 280);
      ctx.bezierCurveTo(480, 330, 400, 350, 300, 350);
      ctx.bezierCurveTo(200, 350, 120, 330, 100, 300);
      ctx.strokeStyle = 'lightgray';
      ctx.lineWidth = 2;
      ctx.stroke();
    </script>
  </body>
</html>
