Canvas基础篇：二次贝塞尔曲线

前言
二次贝塞尔曲线
结语

前言

在我的上一篇文章中 Canvas基础篇：图形绘制，讲述了如何使用Canvas绘制直线和圆弧，本篇文章将讲解如何使用Canvas绘制二次贝塞尔曲线。

二次贝塞尔曲线

定义与概念

二次贝塞尔曲线：通过三个点来定义的一条曲线，这三个点分别代表起始点P1、控制点C1 和终点P2，其本质是一个二元一次方程。二次贝塞尔曲线从起始点开始，逐渐向控制点靠近，然后再从控制点向终点延伸，其形状由这三个点的位置共同决定。

数学表达式

给定起始点P1(x1, y1)、控制点C1(cx1, cy1) 和终点P2(x2, y2)，二次贝塞尔曲线的参数方程如下：

$B(t)=(1−t)^2 P_1 + 2t(1−t) C_1 + t^2 P_2，其中t∈[0,1]。$
将其展开为极坐标形式如下：
$x(t) = (1−t)^2 x_1 + 2t(1−t) cx_1 + t^2 x_2$
$y(t) = (1−t)^2 y_1 + 2t(1−t) cy_1 + t^2 y_2$
随着t从0变化到1，(x(t),y(t))就会描绘出二次贝塞尔曲线。当t=0时，B(0)=P1，即曲线的起始点；当t=1时，B(1)=P2，即曲线的终点。

语法说明

在Canvas中，我们可以使用quadraticCurveTo() 方法绘制二次贝塞尔曲线，其语法如下：

quadraticCurveTo(cx1, cy1, x2, y2)

其中(cx1, cy1)代表控制点坐标，(x2, y2)代表终点坐标；对于起点坐标，一般通过moveTo() 方法定义。

二次贝塞尔曲线示例

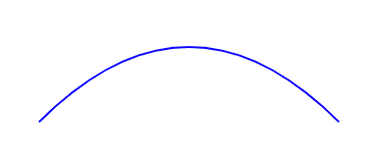

效果预览

二次贝塞尔曲线示例

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>二次贝塞尔曲线</title>
  </head>
  <body>
    <canvas id="canvas" width="600" height="600"></canvas>
    <script>
      // 获取 canvas 元素和绘图上下文
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      // 定义起始点、控制点和终点
      const startX = 50;
      const startY = 200;
      const controlX = 200;
      const controlY = 50;
      const endX = 350;
      const endY = 200;

      // 开始绘制路径
      ctx.beginPath();
      // 移动到起始点
      ctx.moveTo(startX, startY);
      // 绘制二次贝塞尔曲线
      ctx.quadraticCurveTo(controlX, controlY, endX, endY);
      // 设置线条样式
      ctx.strokeStyle = 'blue';
      ctx.lineWidth = 2;
      // 绘制路径
      ctx.stroke();
    </script>
  </body>
</html>

二次贝塞尔曲线图解

二次贝塞尔曲线静态图解

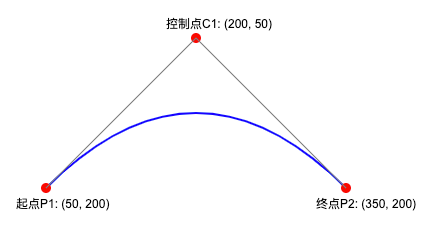

上述代码为我们直观的展示了如何在Canvas中绘制一条二次贝塞尔曲线，但是曲线中各个点的位置并没有标明，我们可以通过下面的图解示例为大家更好的理解二次贝塞尔曲线：
二次贝塞尔曲线图解
上图中，起始点P1到终点P2的曲线即为我们的目标曲线：二次贝塞尔曲线；起点P1到控制点C1和终点P2到控制点C1的两条线，为曲线的辅助线。
上述图示的源码，我放在了二次贝塞尔曲线静态图解 HTML 代码资源，有兴趣可以下载预览！

二次贝塞尔曲线动态图解

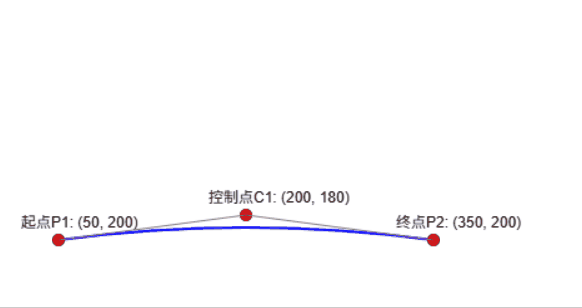

当然，上面的二次贝塞尔曲线静态图解可能还是不够直观，在这里我们通过固定起点和终点，动态调整控制点的位置，来更直观地观察二次贝塞尔曲线的变化：
二次贝塞尔曲线动态图解

上述图示的源码，我放在了二次贝塞尔曲线动态图解 HTML 代码资源，有兴趣可以下载预览！

二次贝塞尔曲线应用实例

官方实例

在Canvas官方文档中，使用了多个二次贝塞尔曲线来渲染对话气泡，其效果图如下所示：

效果预览

二次贝塞尔曲线官方实例

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>二次贝塞尔曲线官方实例</title>
  </head>
  <body>
    <canvas id="canvas" width="600" height="600"></canvas>
    <script>
      // 获取 canvas 元素和绘图上下文
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      ctx.beginPath();
      ctx.moveTo(75, 25);
      ctx.quadraticCurveTo(25, 25, 25, 62.5);
      ctx.quadraticCurveTo(25, 100, 50, 100);
      ctx.quadraticCurveTo(50, 120, 30, 125);
      ctx.quadraticCurveTo(60, 120, 65, 100);
      ctx.quadraticCurveTo(125, 100, 125, 62.5);
      ctx.quadraticCurveTo(125, 25, 75, 25);
      ctx.stroke();
    </script>
  </body>
</html>

自定义实例：波浪线

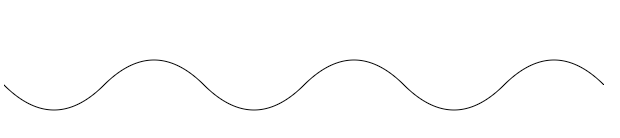

上述我们引入了Canvas官方文档中的一个实例，这里我们自定义一个实例：使用二次贝塞尔曲线实现一个波浪线，其效果图如下所示：

效果预览

二次贝塞尔曲线自定义实例-波浪线

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>二次贝塞尔曲线自定义实例-波浪线</title>
  </head>
  <body>
    <canvas id="canvas" width="600" height="600"></canvas>
    <script>
      // 获取 canvas 元素和绘图上下文
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      const startX = 0;
      const startY = canvas.height / 2;
      const waveHeight = 50;
      const waveLength = 100;
      const numWaves = Math.ceil(canvas.width / waveLength);

      ctx.beginPath();
      ctx.moveTo(startX, startY);
      for (let i = 0; i < numWaves; i++) {
        const controlX = startX + waveLength * (i + 0.5);
        const controlY = startY + (i % 2 === 0 ? waveHeight : -waveHeight);
        const endX = startX + waveLength * (i + 1);
        const endY = startY;
        ctx.quadraticCurveTo(controlX, controlY, endX, endY);
      }
      ctx.stroke();
    </script>
  </body>
</html>
