Canvas基础篇：线性操作lineWidth详解

前言
lineWidth
结语

前言

在之前的文章中，我们讲解了如何为绘制的图形设置颜色样式以及图形透明度，本篇文章将讲述如何设置图形的线条宽度。

lineWidth

lineWidth：用来设置线条宽度，属性值必须为正数，默认值是 1.0，单位为px。
我们先来看看官方示例：

官方示例

效果预览

简单示例

代码实现

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>官方示例</title>
  </head>
  <body>
    <canvas id="canvas" width="400" height="400"></canvas>
    <script>
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      for (let i = 0; i < 10; i++) {
        ctx.lineWidth = 1 + i;
        ctx.beginPath();
        ctx.moveTo(5 + i * 14, 5);
        ctx.lineTo(5 + i * 14, 140);
        ctx.stroke();
      }
    </script>
  </body>
</html>

属性详解

我们再来看一个简单的矩形对比：

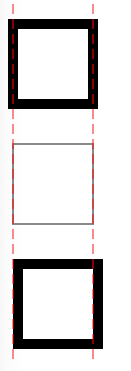

效果预览

矩形对比

实现代码

<!DOCTYPE html>
<html lang="en">

  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>矩形对比</title>
  </head>

  <body>
    <canvas id="canvas" width="400" height="400"></canvas>
    <script>
      const canvas = document.getElementById('canvas');
      const ctx = canvas.getContext('2d');

      // 第一个矩形 起点横坐标 20
      ctx.beginPath();
      ctx.lineWidth = 10;
      ctx.strokeRect(20, 20, 80, 80);
      ctx.closePath();

      // 第二个矩形 起点横坐标 20
      ctx.beginPath();
      ctx.lineWidth = 1;
      ctx.strokeRect(20, 140, 80, 80);
      ctx.closePath();

      // 第三个矩形 起点横坐标 25
      ctx.beginPath();
      ctx.lineWidth = 10;
      ctx.strokeRect(25, 260, 80, 80);
      ctx.closePath();

      ctx.lineWidth = 1;
      ctx.strokeStyle = 'red';
      ctx.setLineDash([10, 5])
      ctx.beginPath();
      ctx.moveTo(20, 0);
      ctx.lineTo(20, 360);
      ctx.stroke();

      ctx.beginPath();
      ctx.lineWidth = 1;
      ctx.strokeStyle = 'red';
      ctx.moveTo(100, 0);
      ctx.lineTo(100, 360);
      ctx.stroke();
    </script>
  </body>
</html>

分析

上述代码中，一共绘制了三个矩形，三个矩形大小相同，但边框宽度不同。从图中我们可以看到：

第一个矩形和第三个矩形的实际起点发生了偏移；
第三个矩形的宽度正好比第一个矩形的宽度多了一个lineWidth的宽度：10px。

结论

使用lineWidth绘制矩形时，矩形的实际宽度为：lineWidth+width，矩形的实际高度为：lineWidth+height，矩阵的实际起始坐标为(x - lineWidth / 2, y - lineWidth / 2)。
同理，当使用lineWidth绘制曲线时，如arc()方法，曲线的实际半径为lineWidth + radius 。
