QGIS操作3-渔网

生成渔网

背景

ArcGIS中有个渔网工具，可以用来创建包含由矩形像元所组成网络的要素类。广泛应用于空间分析、建模、数据划分等任务。通过生成规则化的网格结构，渔网工具帮助用户将空间数据划分为多个矩形或多边形单元格，这些单元格可以用于进一步的分析、统计或空间插值。

渔网工具的基本功能

1. 生成网格 渔网工具可以在指定的区域内生成规则的网格。用户可以设置网格单元格的大小，并指定网格的起始位置。生成的网格会覆盖整个输入区域，网格单元格的大小和形状是用户可以控制的。
2. 定义网格单元格的大小 你可以在工具中设置网格单元格的大小。常见的设置包括：
   • X方向的网格宽度
   • Y方向的网格高度 这两个参数定义了每个网格单元的宽度和高度。你可以根据分析需求选择合适的网格尺寸。
3. 设置网格的位置和方向 渔网工具允许用户指定网格的原点位置（即网格的起始点），以及网格的旋转角度（如果需要的话）。这可以帮助用户创建方向上有特定要求的网格。
4. 输出格式 渔网工具输出的结果可以是多种格式，包括：
   • Shapefile：一个包含多个网格单元格的矢量数据文件，通常用于后续的空间分析。
   • Feature Class：如果你在ArcGIS的地理数据库中工作，工具也可以输出到一个地理数据库中的要素类。
   • Raster Grid：渔网工具也可以生成栅格格式的网格数据，适用于栅格分析。

使用渔网工具的典型步骤

1. 打开渔网工具： 在 ArcGIS 中，渔网工具通常可以通过 ArcToolbox 找到，路径是：Data Management Tools > Feature Class > Create Fishnet。

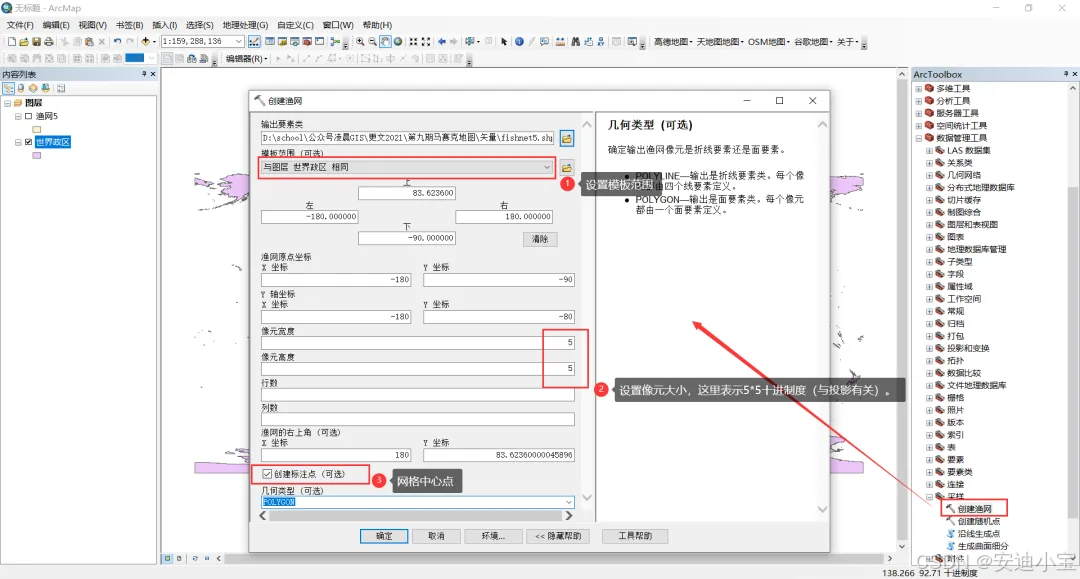

2. 设置输入参数：
   • 输出文件位置：选择存储网格数据的文件路径。
   • 起始坐标：定义网格的起始位置，一般是坐标轴的某个固定点（例如：左下角）。
   • 网格大小：设置网格单元的宽度和高度，确保它们符合你分析的需求。
   • 行数与列数：或者，你可以根据需要定义网格的行数和列数，而不是单独指定每个单元格的大小。
   • 栅格化选项：如果需要，可以将渔网输出为栅格格式。
3. 执行渔网生成： 点击执行按钮后，ArcGIS 将会按照设置的参数生成渔网。如果网格区域非常大，可能需要一些时间来计算。

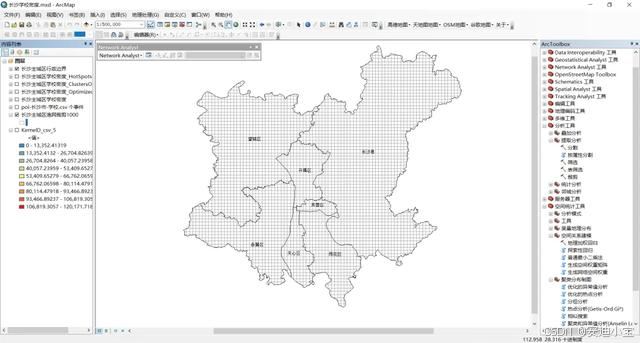

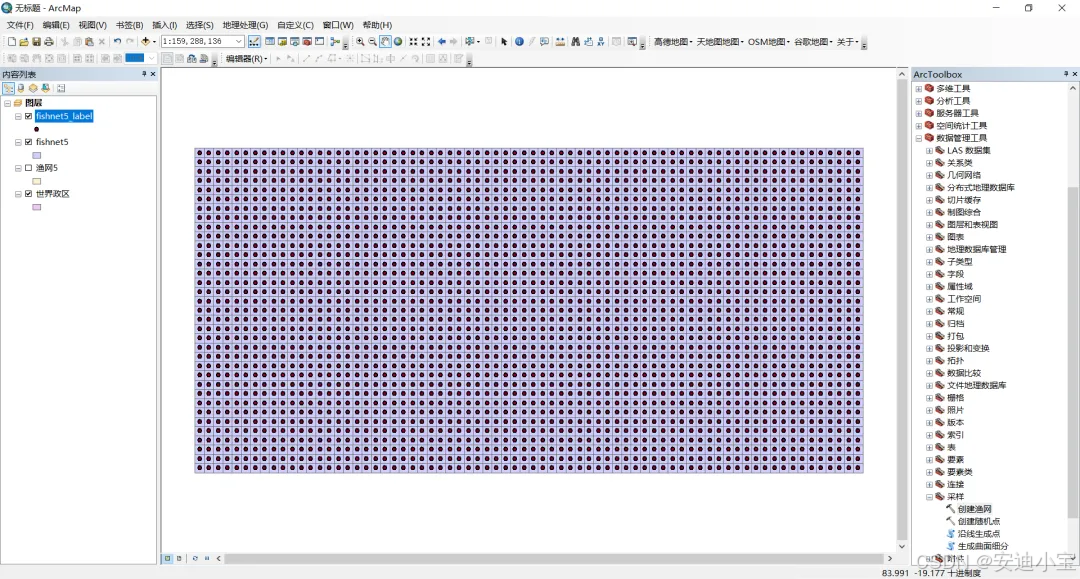

4. 查看结果： 生成的渔网通常会作为一个新的图层添加到 ArcGIS 地图视图中，你可以在地图中查看每个网格单元的分布。

渔网工具的高级功能

1. 旋转网格： 渔网工具允许用户旋转网格，使其与某些特定方向对齐。这对于某些与地理方向相关的分析非常有用，比如土地使用或水域管理分析。
2. 生成斜对角网格： 通过调整角度设置，用户可以生成斜对角的网格，这对于处理一些不规则的分析区域非常有用。
3. 动态分辨率设置： 用户可以根据分析需要调整网格的精细度（分辨率）。对于大范围分析，网格较大；而对于局部分析，网格则会更小。

应用实例

1. 土地规划与管理： 在土地规划中，渔网工具可以帮助分析不同区域的土地使用情况。通过将一个大区域划分为多个网格，用户可以评估每个网格内的土地资源，帮助做出更好的规划决策。
2. 环境研究与监测： 在环境研究中，研究人员常常需要根据不同的网格单元进行环境数据的采集与统计分析，例如监测不同区域的污染物浓度，或分析不同区域的物种分布。
3. 灾后恢复分析： 在灾后分析中，渔网工具能够帮助评估受灾地区的恢复情况。通过生成网格，评估每个网格单元的灾害影响程度，帮助制定恢复计划

QGIS创建渔网

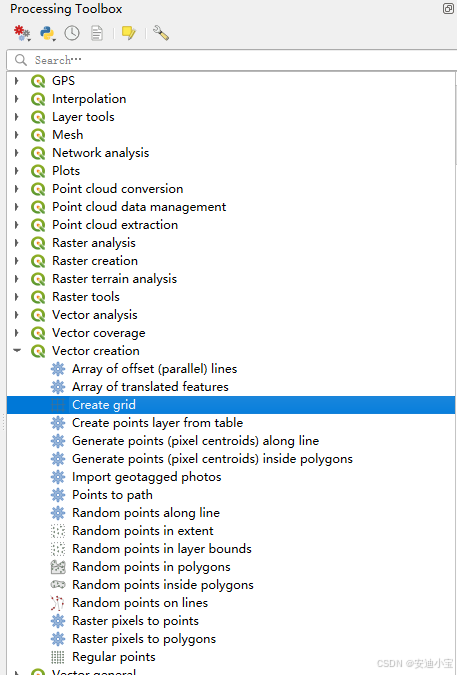

1. 打开工具箱中的“创建网格” Processing/ Vector Creation / Create grid

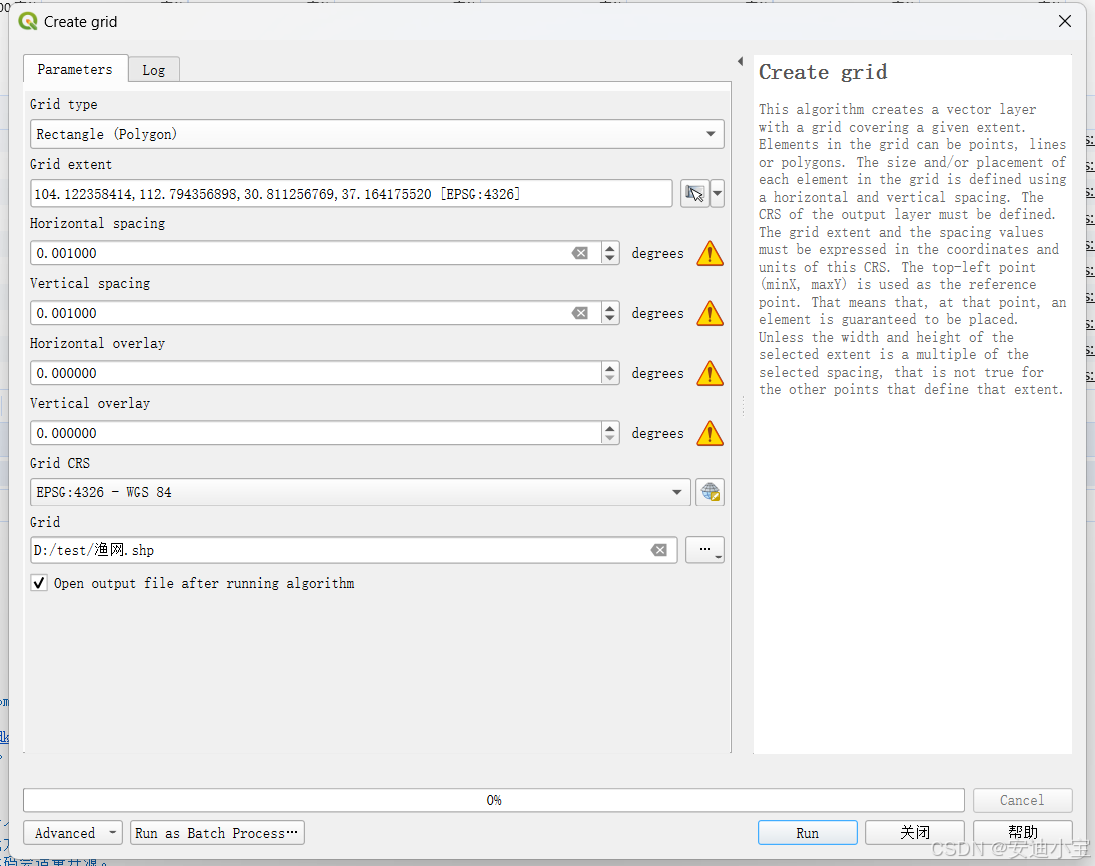

2. 按照自己的需求设置参数

*特别说明：

1、网格类型要选 矩形，默认是点,包含；

2、网格范围可以自己定义范围（右边倒三角点开第三个）

3、间隔设置不能超过网格范围，单位跟选择的坐标参考系相关联，mercator坐标对应的是米，WGS 84 对应的是度。

第三步 网格颜色设置

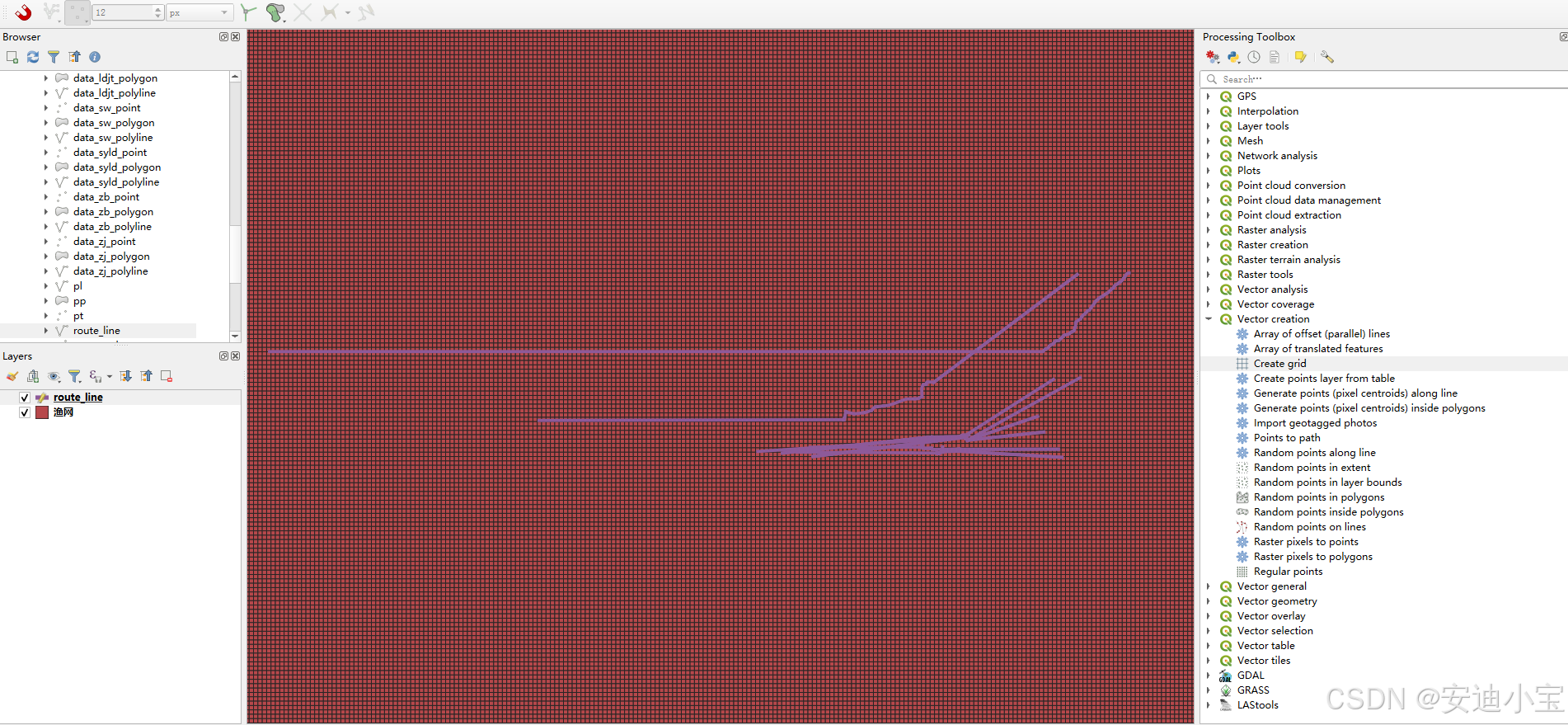

默认创建的是带填充的网格，需要自己更改网格样式

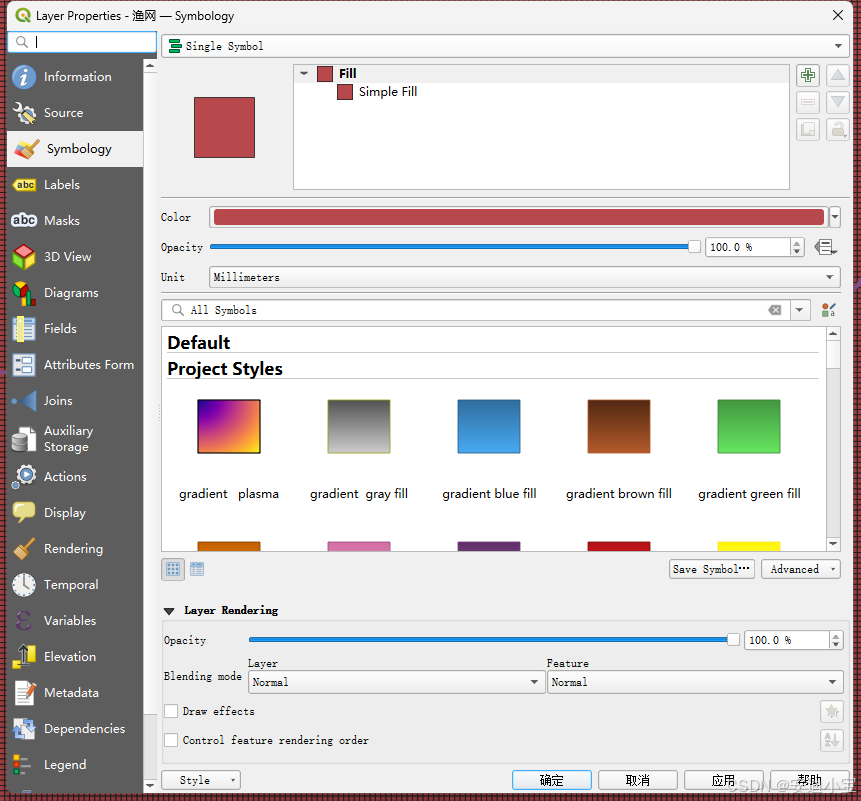

设置步骤：1、点开属性设置，找到符号化 2、选中简单填充 3、在符号图层类型点开下拉栏选中“简单线条”

完成上述配置后的效果图

-1736734960705)]

完成上述配置后的效果图
