QGIS操作5-符号化渲染

符号化渲染

符号化渲染（Symbology）是一个至关重要的步骤，它能将空间数据通过视觉化的方式直观地呈现出来。QGIS 作为一款强大的开源 GIS 软件，提供了丰富的符号化渲染功能，支持多种样式、颜色、标签和动态表达式。

符号化渲染是通过为地理数据（点、线、面等）设置样式，将原始数据转换为易读的地图元素。它主要包括以下内容：

• 标注
• 点符号：用图标或形状表示地点（如城市、机场）。
• 线符号：用于表示路径、河流、道路等线性特征。
• 面符号：为区域特征（如湖泊、土地利用类型）填充颜色或图案。

在 QGIS 中，符号化不仅仅是装饰，它还能通过颜色、大小或形状传递信息，比如表示属性数据的差异或空间关系。

符号化类型

（1）单一符号

• 特点：所有要素使用相同的样式。
• 用途：适合表示无显著属性差异的图层（如行政区边界）。
• 示例：使用统一的蓝色填充湖泊。

（2）分级符号

• 特点：根据数值范围将要素分为不同等级，并用颜色梯度表示。
• 用途：显示数值属性的分布（如人口密度、海拔）。
• 示例：通过浅绿到深绿的渐变色表示森林覆盖率。

（3）分类符号

• 特点：基于分类字段（如土地利用类型）对要素分组，并分配不同的符号。
• 用途：突出不同类别的数据特征。
• 示例：使用不同颜色分别表示农田、森林、建筑区。

（4）规则化符号

• 特点：通过表达式定义渲染规则。
• 用途：灵活设置复杂样式（如根据多条件分类）。
• 示例：根据土地利用类型和海拔范围设置符号。

（5）点密度符号

• 特点：用点表示值的大小，点的密度反映数据的分布。
• 用途：适用于人口或事件分布图。
• 示例：用密集点表示城市中的高人口密度。

点渲染标注

QGIS的标注就是标签

自定义符号

展示SVG符号

利用AI制图软件制作符号并导出为.SVG格式，之后将SVG格式导入QGIS中使用

1.在AI中制作符号

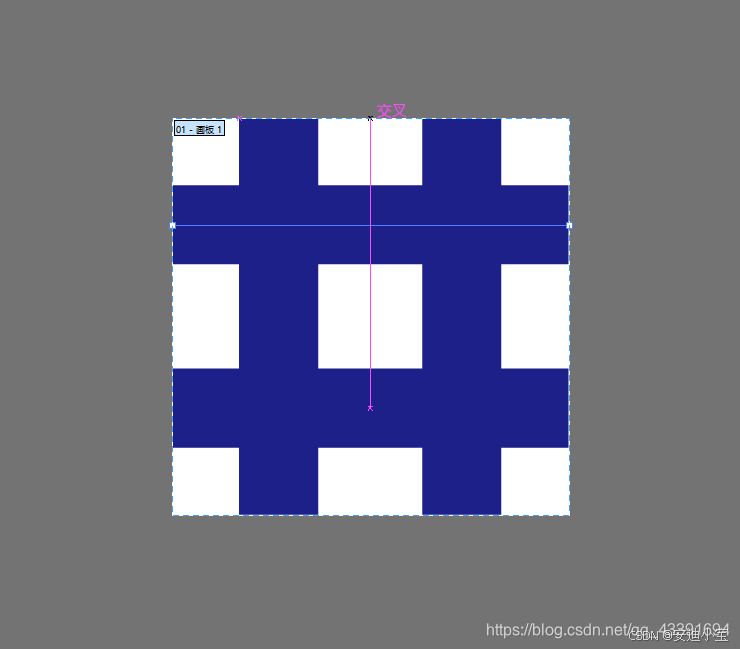

以绘制点状符号“井”为例，绘制宽0.1mm，长0.5mm的井符号，绘制过程此处不做叙述，具体绘制结果及绘制属性如图所示。

2.调整画板

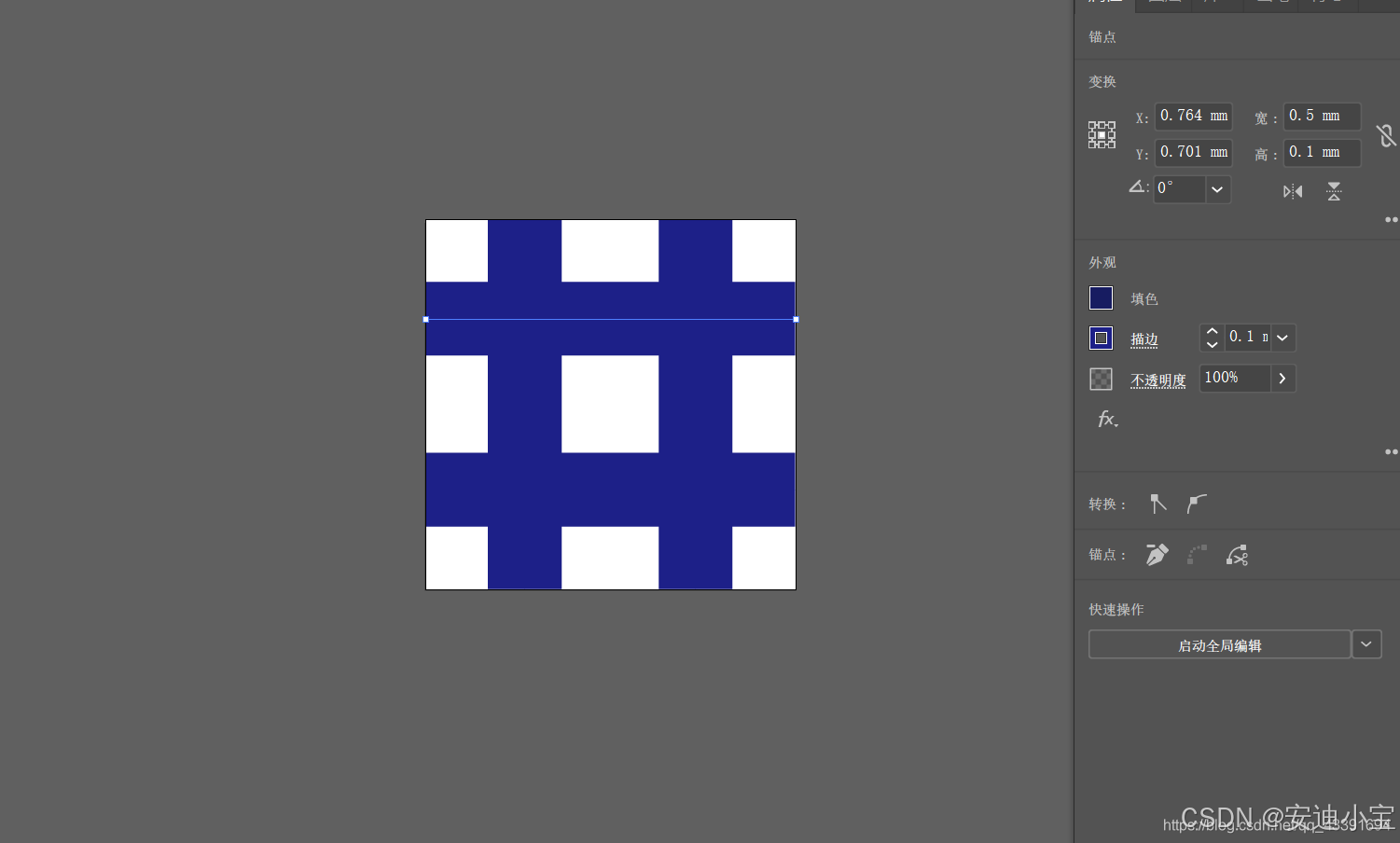

此处往往是大多数人符号制作失败的原因，改正方法为将画板大小调整为与符号等大的画板，如前图所示。具体设置方法为：【文件】|【文档设置】|【编辑画板】，之后手工修改画板大小即可，修改界面如图所示。

3.导出为.SVG格式

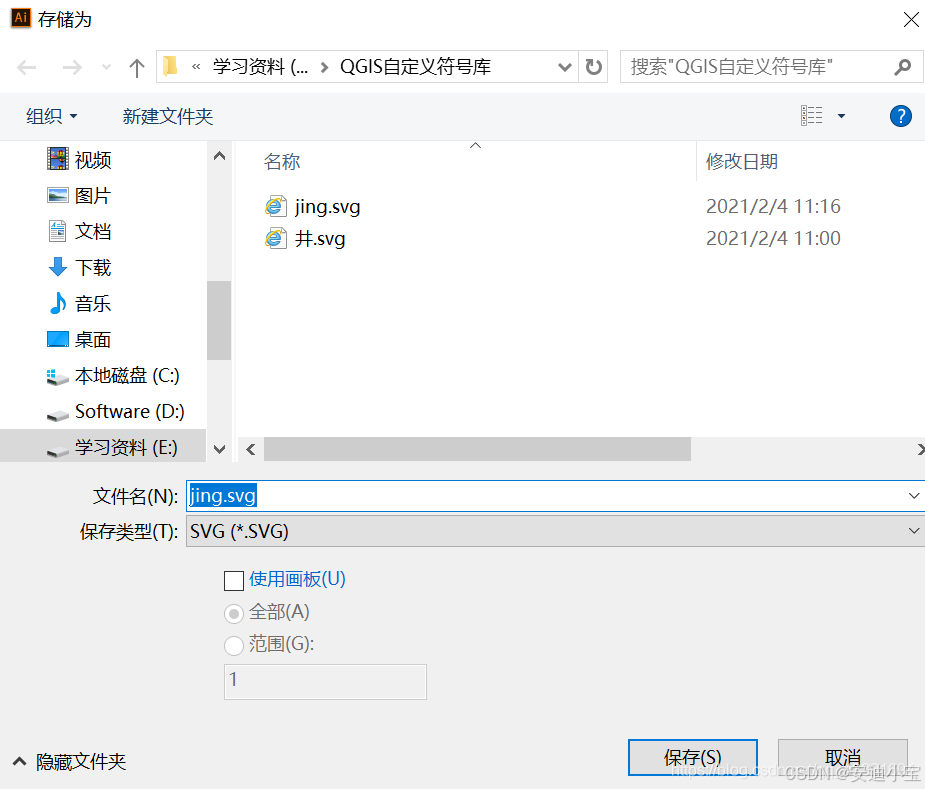

选择【文件】|【存储为】，在下拉框中选择对应格式，新建文件夹，将其保存至对应文件夹，个人喜欢设置其为“QGIS自定义符号库”，点击确认即可。

4.QGIS导入并应用符号

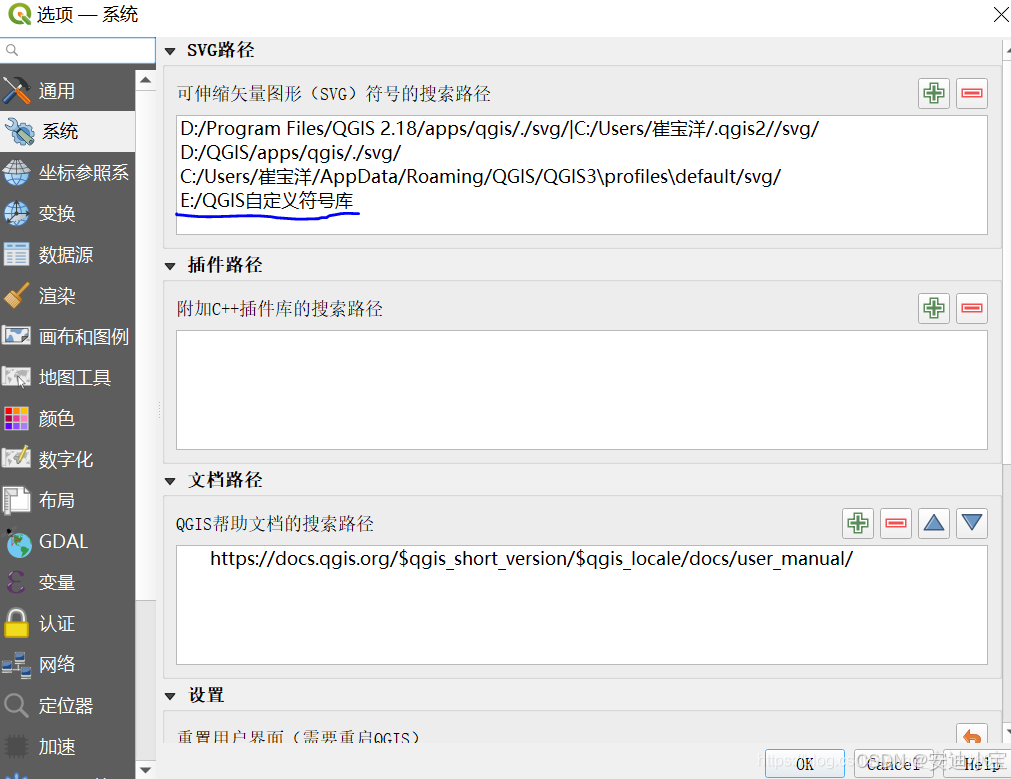

打开QGIS，依次在菜单栏打开【设置】|【选项】【系统】，在SVG路径中添加符号所在的文件夹，如图所示。

之后便可随意打开一组点状矢量数据，如图所示。

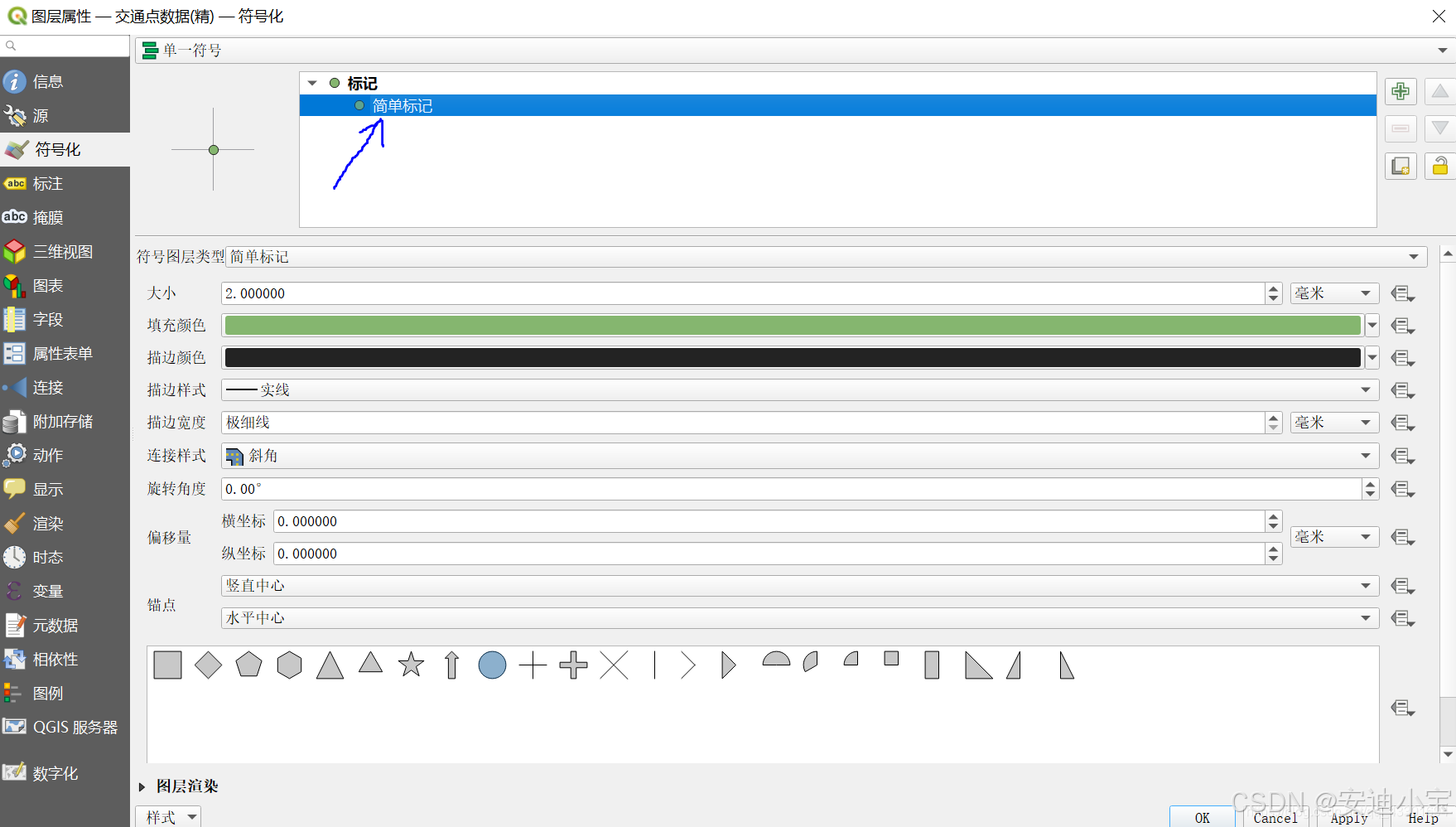

双击该要素（交通点要素（精）），在弹出界面打开其【符号化】设置，点击【简单标记】选项，如图所示

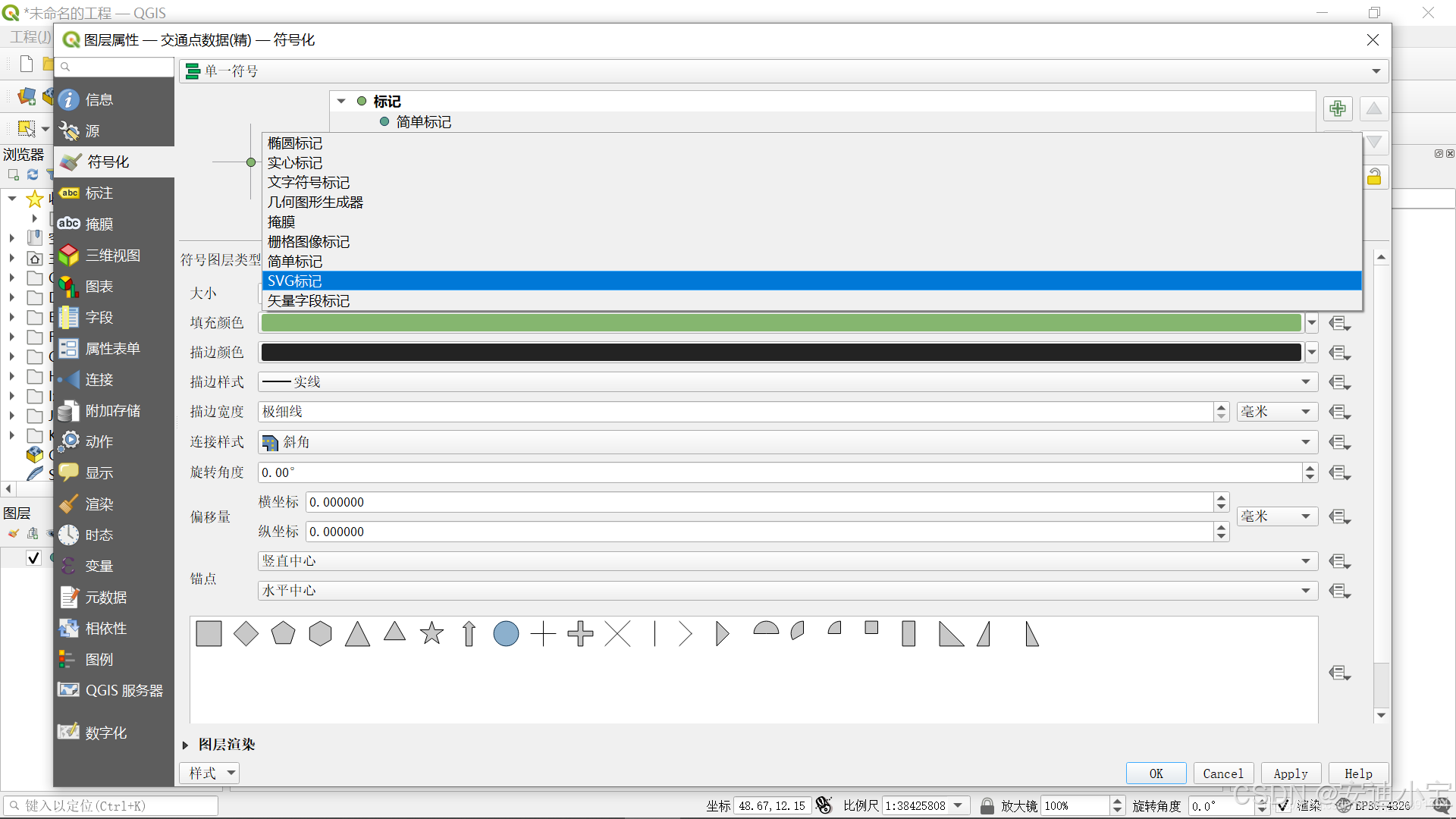

在【符号图层类型】中选择“SVG标记”

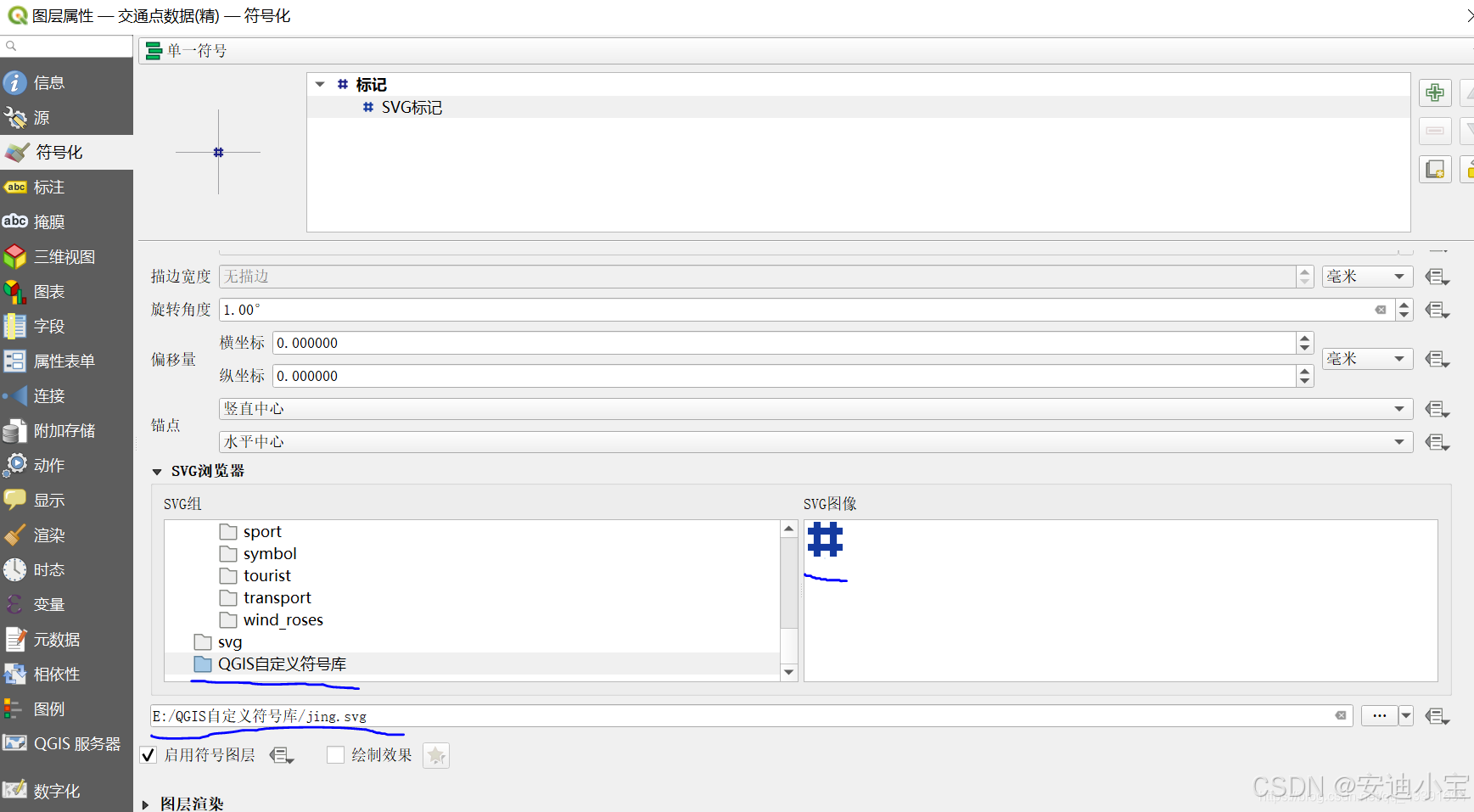

之后下拉至该页最下方，显示SVG浏览器，选择自定义符号所在文件夹，之后点击该符号，点击确定，即可应用该符号。

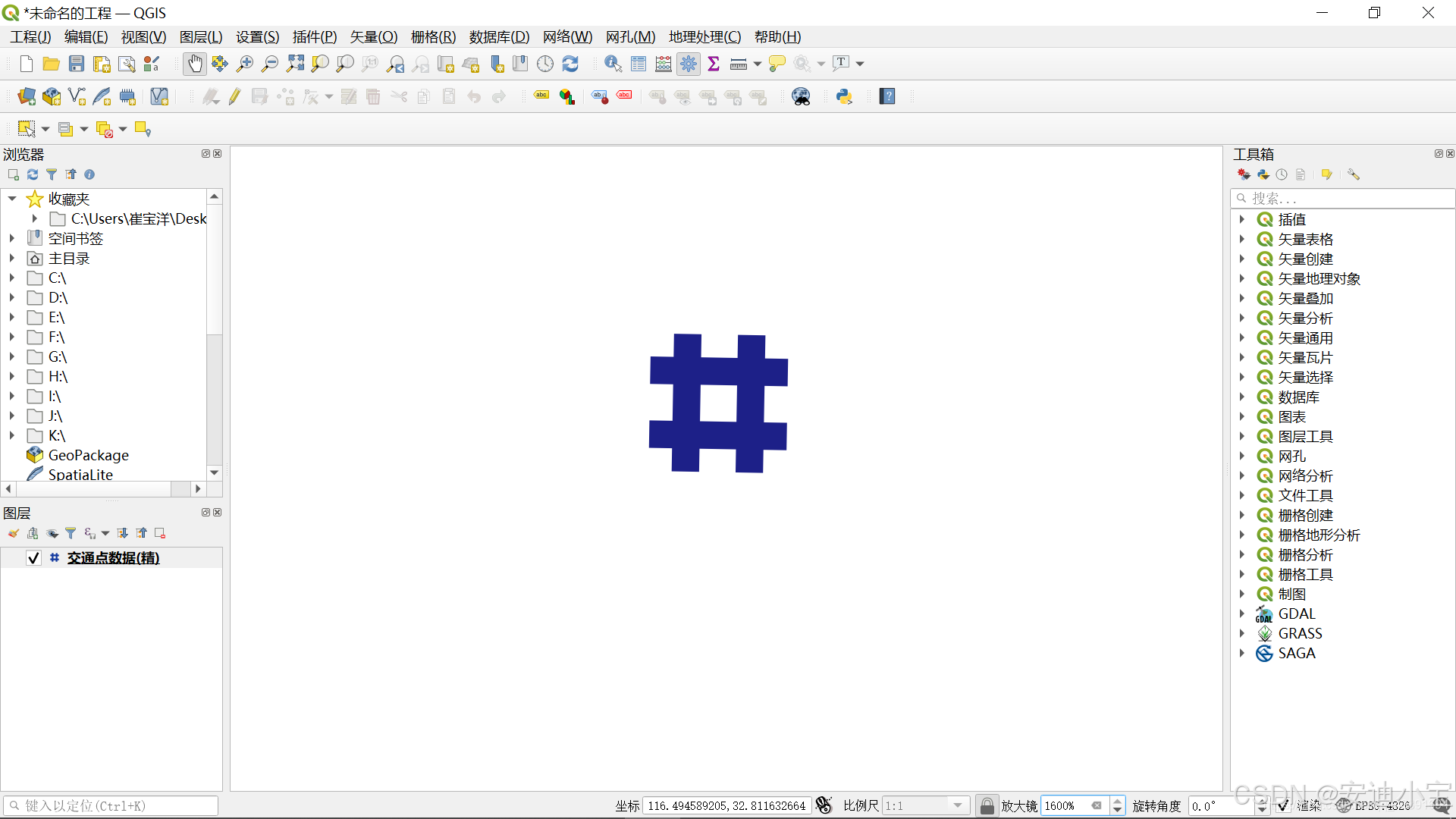

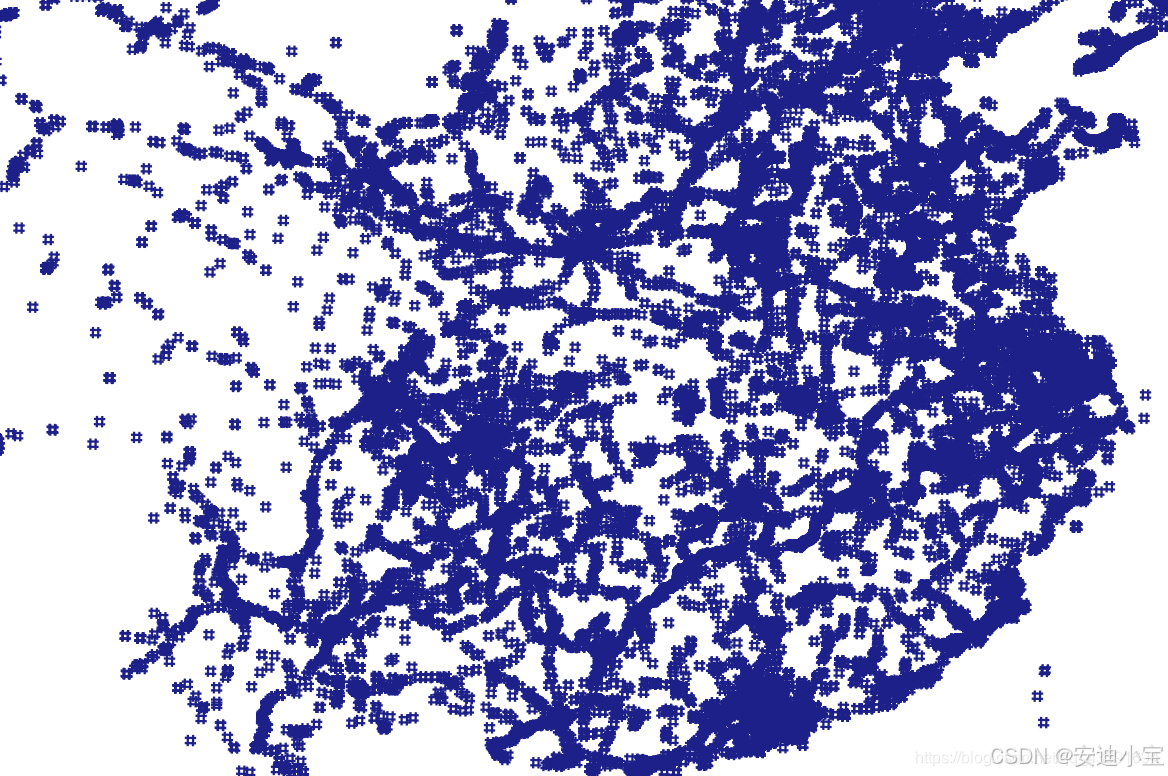

最终结果如图所示。

5.检验符号尺寸

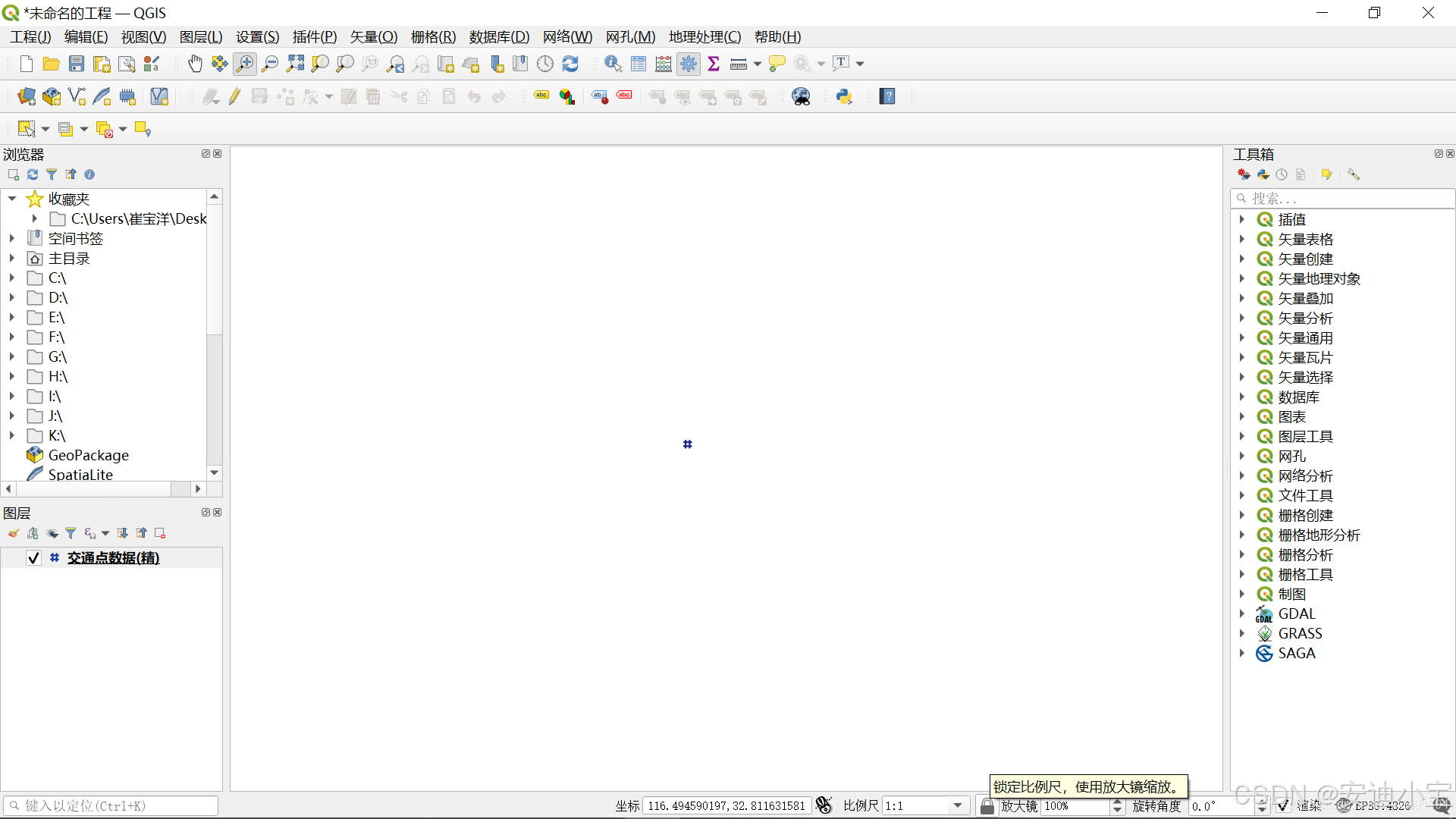

将比例尺调节至1：1，然后锁定（如图在底部状态栏显示处），之后再次放大，然后使用测量工具进行测量尺寸。

放大后图像如图所示

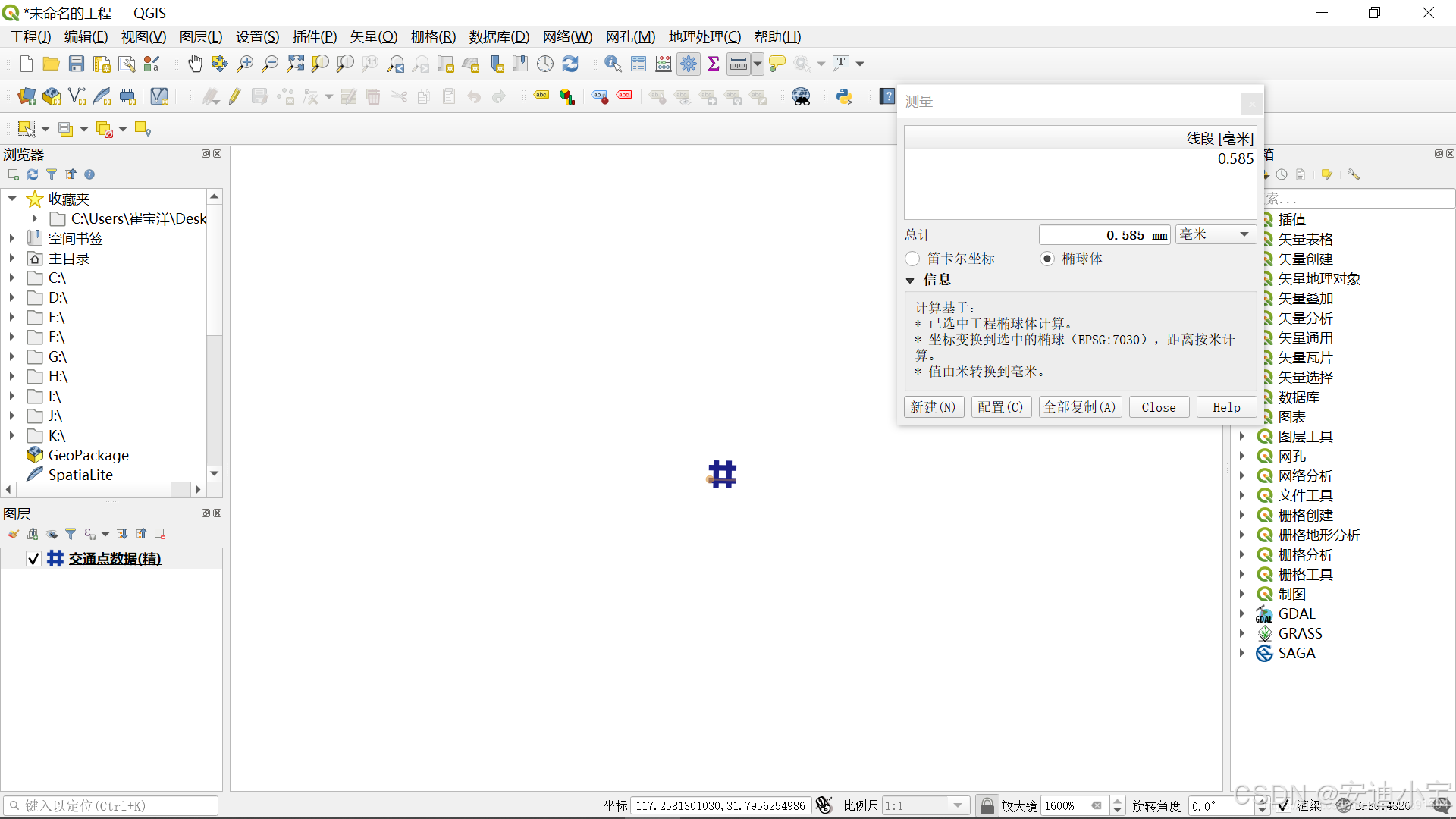

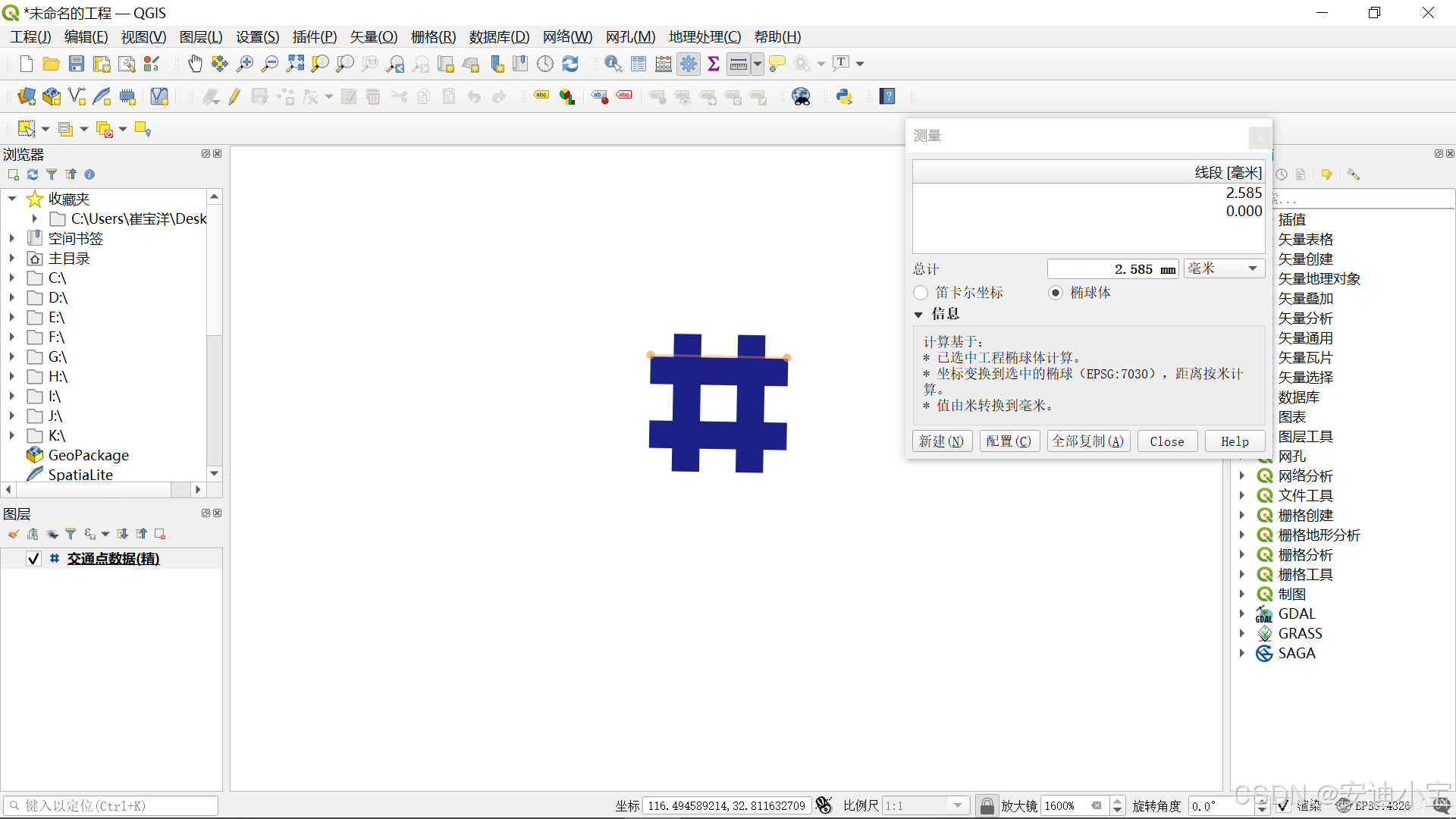

对其进行测量，测量结果为长度2.5mm（2.585mm与2.500mm相差0.085mm在绘制误差精度之内），与之前绘制差0.2倍，因此还需修改。

再次双击该要素，在弹出框中设置大小一栏数字乘以0.2倍，再次测量结果显示正确。

符号化导出

QGIS默认的样式文件为QML格式，GeoServer矢量数据渲染需要SLD文件，可以使用QGIS配图生成GeoServer所需的SLD文件。渲染完成后图层右键点开

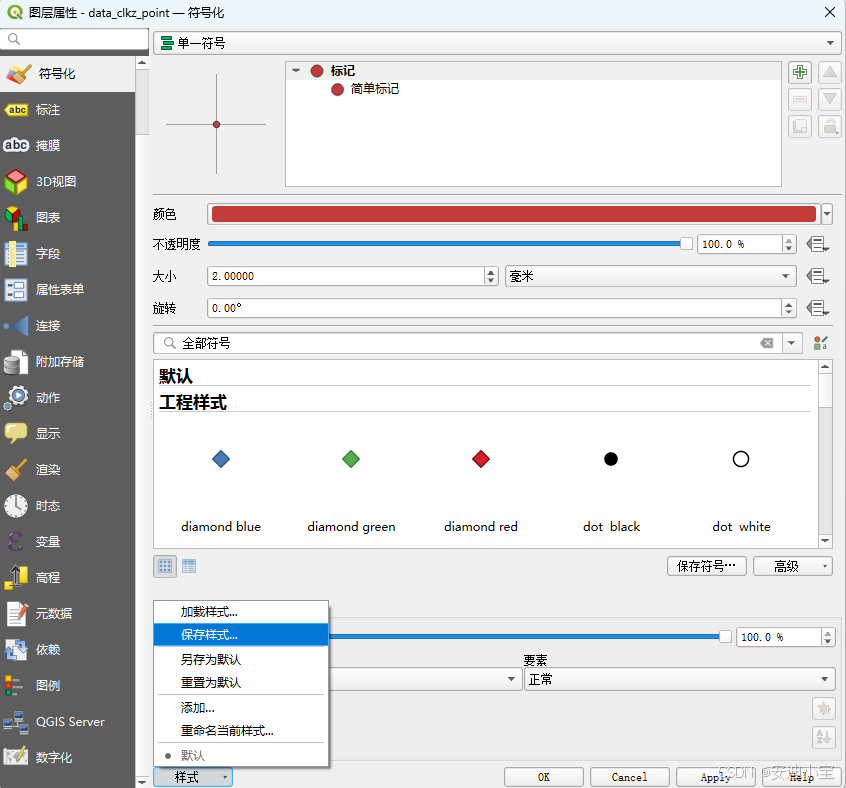

1. 图层属性–符号化，点击样式按钮，选择保存样式

2. 保存样式选择sld文，并选择保存

eoServer所需的SLD文件。渲染完成后图层右键点开

1. 图层属性–符号化，点击样式按钮，选择保存样式

[外链图片转存中…(img-A7PM7BFK-1736845749623)]

2. 保存样式选择sld文，并选择保存
