新建地图模版

在ArcGIS中，可以直接切换输出视图（Layout View）实现地图的排版输出，QGIS中稍微复杂一些，不能直接切换排版视图。

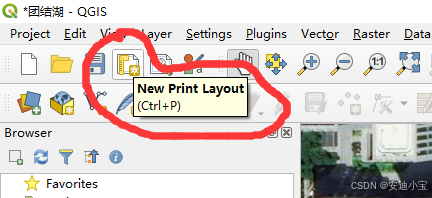

首先新建一个打印输出模版，New Print Layout

在这里我给它命名为“A3影像地图”
在这里插入图片描述

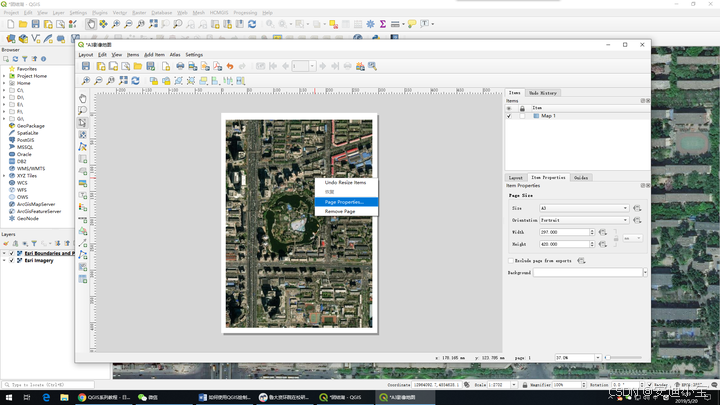

调整页面设置，在空白处右击，页面属性（Page Properties）即可打开页面属性模版，大小（Size）设置为A3，朝向设置为竖向（Portrait）

在这里插入图片描述

添加数据和要素

地图页面设置完成后，即可添加数据和要素。首先插入地图

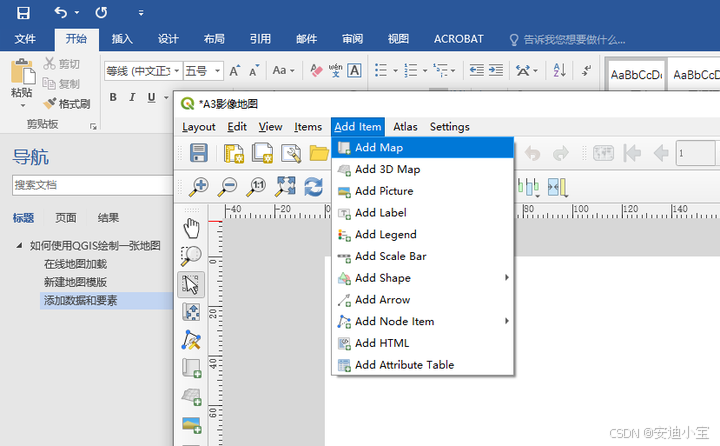

Add Item-Add Map

在这里插入图片描述

点击添加地图菜单后，需要在页面中绘制一个框子，在框中显示地图。

在这里插入图片描述

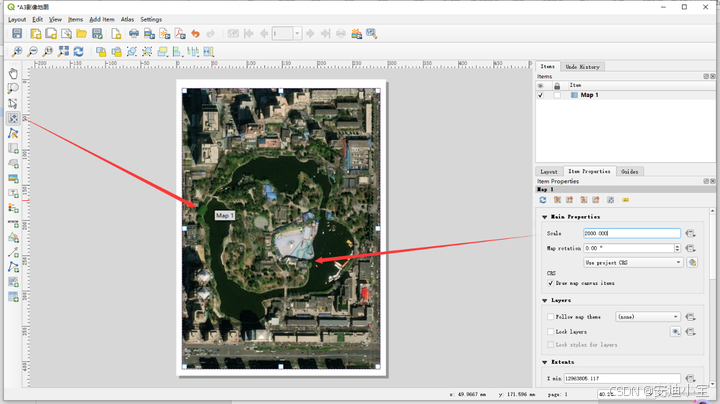

使用左侧Move Item Content工具调整显示内容位置，如图，把团结湖公园放在正中，使用右侧Scale比例尺设置为2000，合适的大小。

在这里插入图片描述

添加地图格网

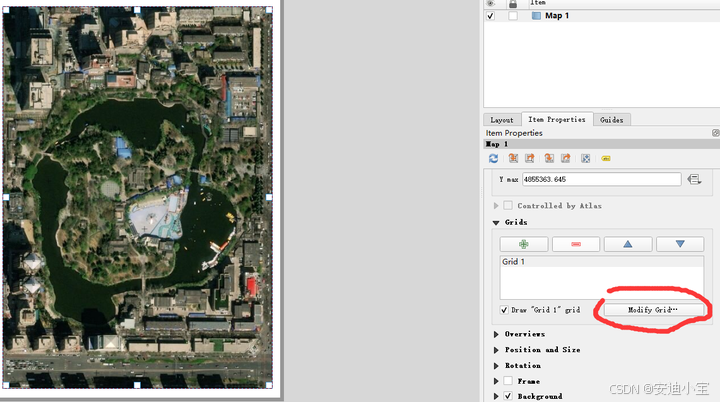

点击下图绿色加号，添加格网，点击Modify Grid，对格网进行修改

在这里我设置了十字形（Cross）格网，格网间距（Interval）XY均为100米。

在这里插入图片描述

添加经纬度格网

下面我们添加经纬度格网，在该视图的右边Items选项卡中选择我们的地图对象，然后在Item Properties选项卡中，选择Grids节点进行展开，点击➕按钮添加一个Grid对象，然后点击Modify Grid按钮编辑格网的属性。

我们可以设置格网显示的坐标系，格网显示的间隔，格网显示的样式等等。根据自己的需求自由发挥吧！

在这里插入图片描述

添加其他修饰元素

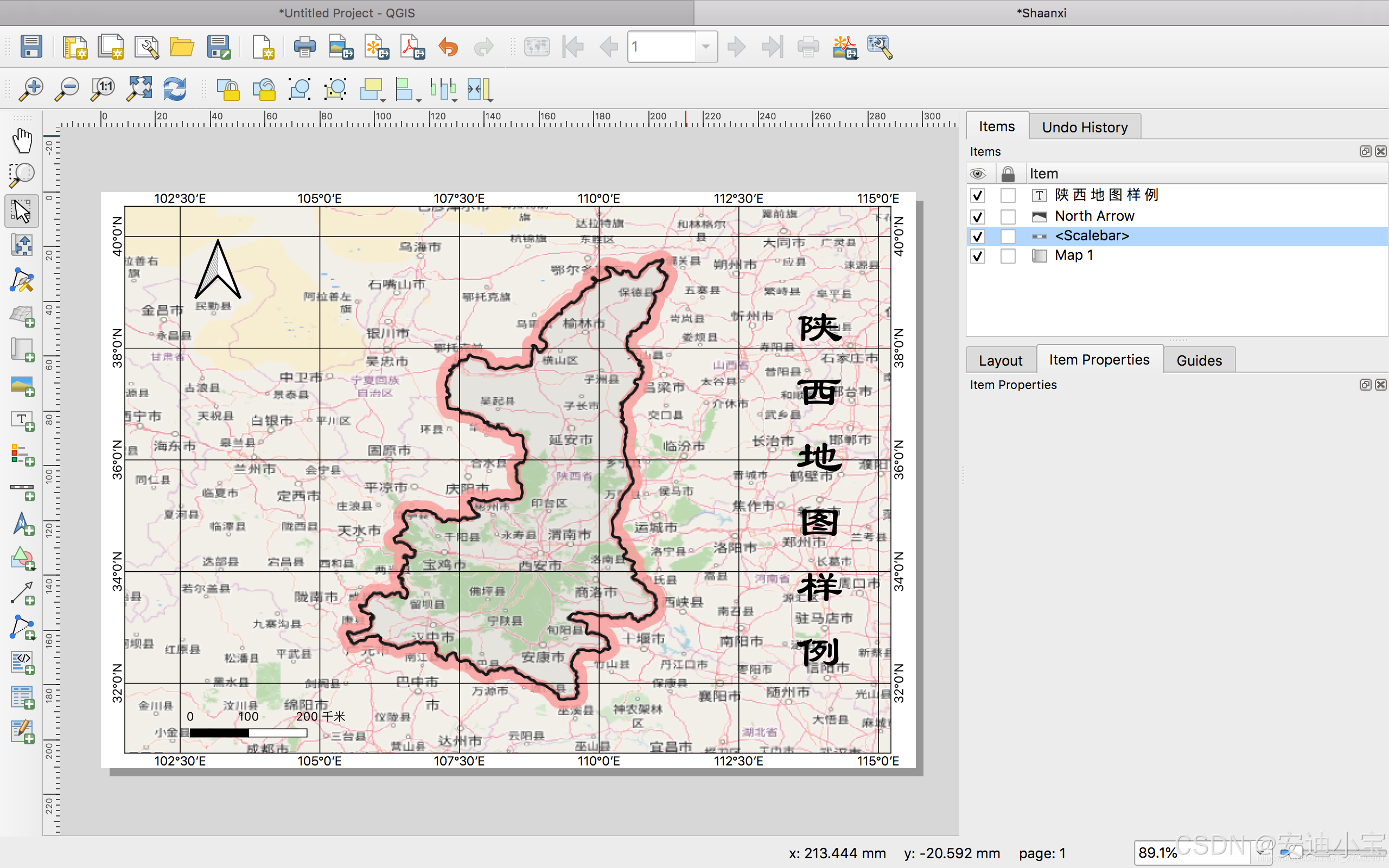

此外，我们还可以点击面板右边的按钮添加比例尺、图例、图名、指北针等等修饰元素。这里不做详细介绍，自己慢慢探索吧！添加完以后，如下图。

在这里插入图片描述

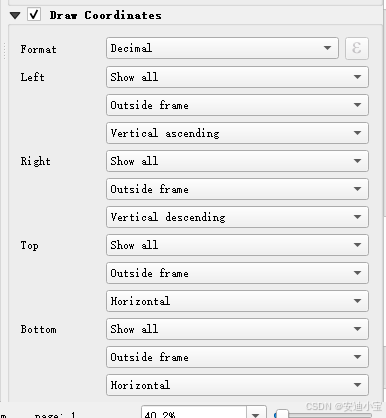

在格网设置页面添加坐标信息，将地图坐标标注于地图外框。

在这里插入图片描述

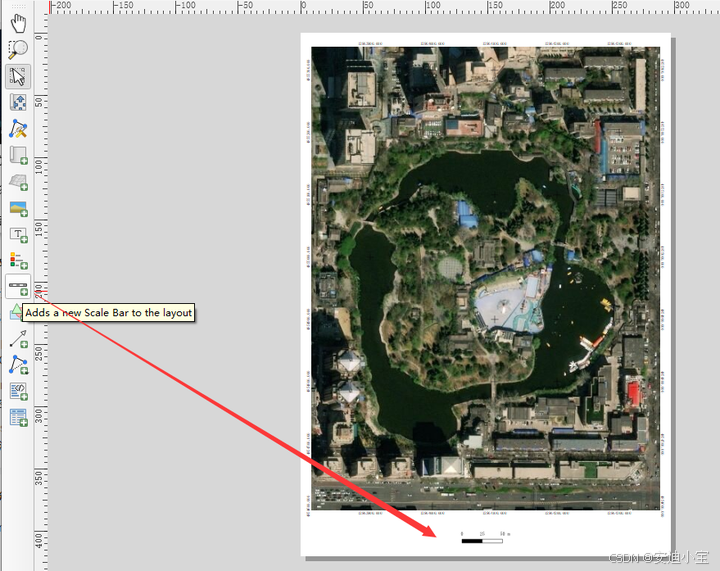

添加比例尺：

在这里插入图片描述

添加指北针

QGIS没有直接的添加指北针命令，需要手动制作指北针。

首先在图片处理软件如Photoshop中绘制一个指北针，存储为PNG格式，这样能够保证非图形部分为透明。

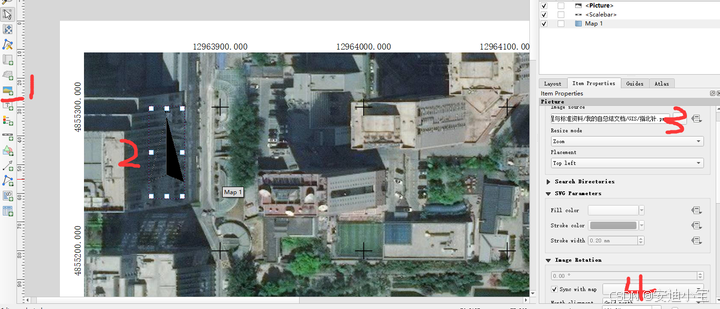

然后如下图所示：

1在QGIS中添加图片

2绘制图片范围，也就是指北针的放置区域

3选择指北针PNG图片文件

4设置图片旋转，Sync with map，和地图方向一致

这样即可完成指北针的制作。

在这里插入图片描述

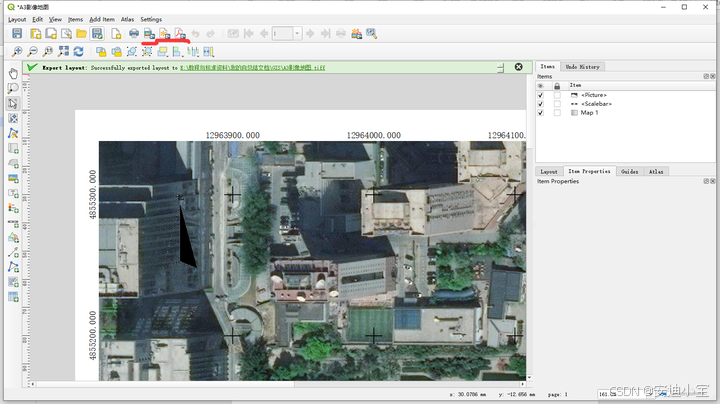

地图输出

由于采用的是在线底图，分辨率设置过高的情况下会出现数据无法显示的情况

在这里，调成200DPI即可，能够正确显示，存储为PDF或者TIFF格式

地图输出

由于采用的是在线底图，分辨率设置过高的情况下会出现数据无法显示的情况

在这里，调成200DPI即可，能够正确显示，存储为PDF或者TIFF格式

在这里插入图片描述
