Ardunio开发实例-WS2812B独立寻址LED调色调光

WS2812B独立寻址LED调色调光

WS2812B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡和12V高压可编程定电流控制部分有效保证了像素点光的颜色高度一致。

本实例通过使用一个环形8位WS2812B模块实现调色和调光功能。

1、硬件准备

• Arduino UNO 开发板一块
• 杜邦线若干、数据线一条
• 数据线一条

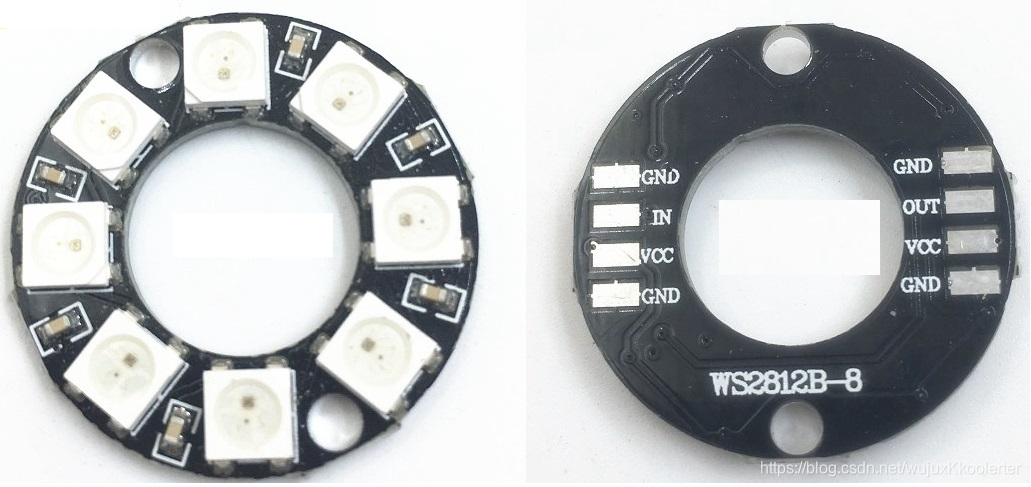

• WS2812B模块（8位）或WS2812B LED灯带（8位）

WS2812B的数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一下级联的像素点，每经过一个像素点，信号减少24bit。像素点采用自动整形转发技术，使得像素点级联个数不受信号传送的限制，仅仅受限信号的传输速度要求。

WS2812B与Arduino原理接线图如下：
