8051单片机Proteus仿真与开发实例-74LS273触发器驱动仿真

74LS273触发器驱动仿真

1、74LS273介绍

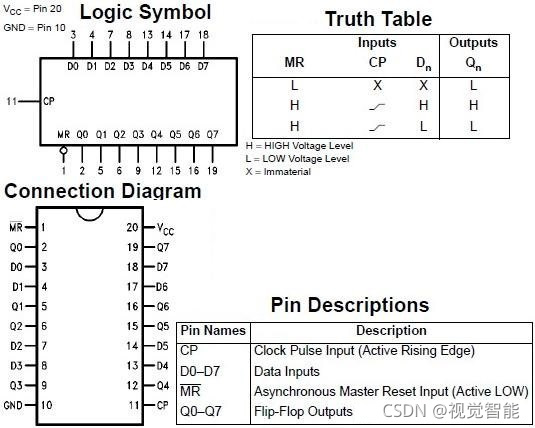

SN54/74LS273 是一个高速 8 位数据/地址锁存器,一种带清除功能的8D触发器。 该寄存器包括 八个 D 型触发器，带有一个公共时钟和一个异步活动 LOW 主复位。 该器件采用 20 引脚封装，具有 0.3 英寸引线间距。

其特点如下：

• 8 位高速寄存器
• 并行寄存器
• 通用时钟和主复位
• 输入钳位二极管限制高速端接效应

引脚功能如下：

• 引脚1是复位/MR（Clear），低电平有效，当引脚1是低电平时，输出引脚2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部输出0，即全部复位。
• 当引脚1为高电平时，引脚11（CP）是锁存控制
