MPX4250压力传感器驱动仿真

1、MPX4250介绍

用于涡轮增压发动机控制的 MPX4250 系列歧管绝对压力 (MAP) 传感器因其小巧的外形和可靠性而成为汽车系统设计人员的合理且经济的选择。

设计用于感应进气歧管内的绝对气压，以计算每个气缸所需的燃油量集成片上双极运算放大器电路和薄膜电阻网络，以提供高电平模拟输出信号和温度补偿。

MPX4250有如下特性：

  • 0° 至 85°C 范围内的最大误差为 1.5%
  • 专为发动机控制系统中的进气歧管绝对压力传感而设计
  • 非常适合直接微处理器接口
  • 获得专利的硅剪切应力应变计
  • 温度补偿超过 &–40° 至 +125°C
  • 与现有混合模块相比，减轻了重量和体积
  • 耐用的环氧一体式元件
  • 非汽车应用的理想选择

在这里插入图片描述

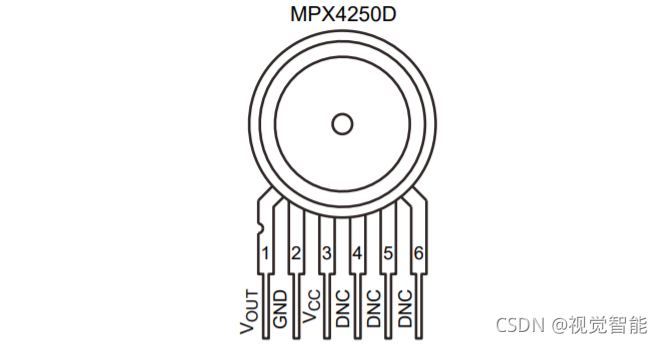

MPX4250引脚如下：

在这里插入图片描述
