HDMI状态检测——学习笔记

以前没研究过HDMI接口。因业务逻辑需要，被要求检测LCD屏是否连接。趁着这个机会，学习一下HDMI接口的相关知识，同时，对HDMI的状态检测方法总一个整理。

Android系统（4.4以上版本）也提供了一个switch模块用于检测GPIO状态、耳机和HDMI的插拔。某些CPU（比如我们使用的硬件平台是瑞星微的RK3288）的datasheet提供了HDMI热插拔的检测方法。

本文先罗列四种HDMI接口的引脚定义，再分析HDMI热插拔的硬件原理；然后分析使用switch模块检测HDMI状态的方法；最后顺便提一下RK3288的官方HDMI热插拔检测方法。

1.HDMI接口知识

高清晰度多媒体接口（英文：High Definition MultimediaInterface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps（2.0版）。

接口定义：

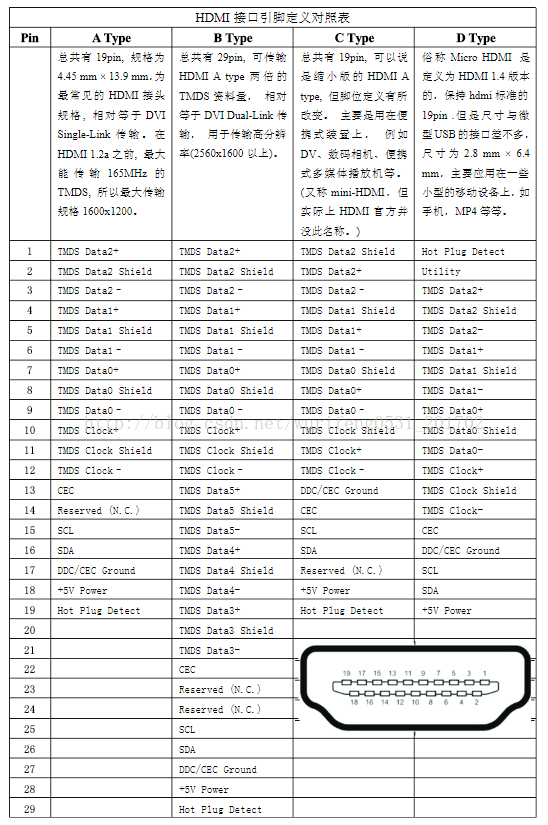

Fig.1接口引脚定义对照表

2.HDMI状态检测的硬件原理

如Fig.2（来自参考文献[1]）所示，当插上HDMI接口时&#x
