华为云工程师HCIA——桌面云解决方案概述

一、桌面云解决方案概述

瘦终端和胖终端

1. 瘦终端：提供屏幕，和很小的计算能力
2. 胖终端：提供主要计算能力

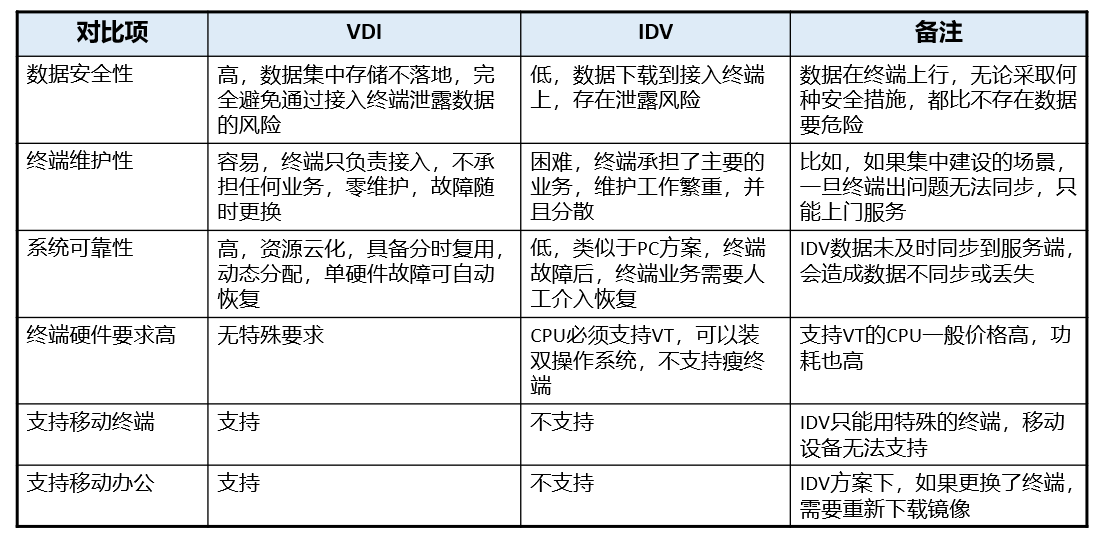

桌面云架构VDI与IDV

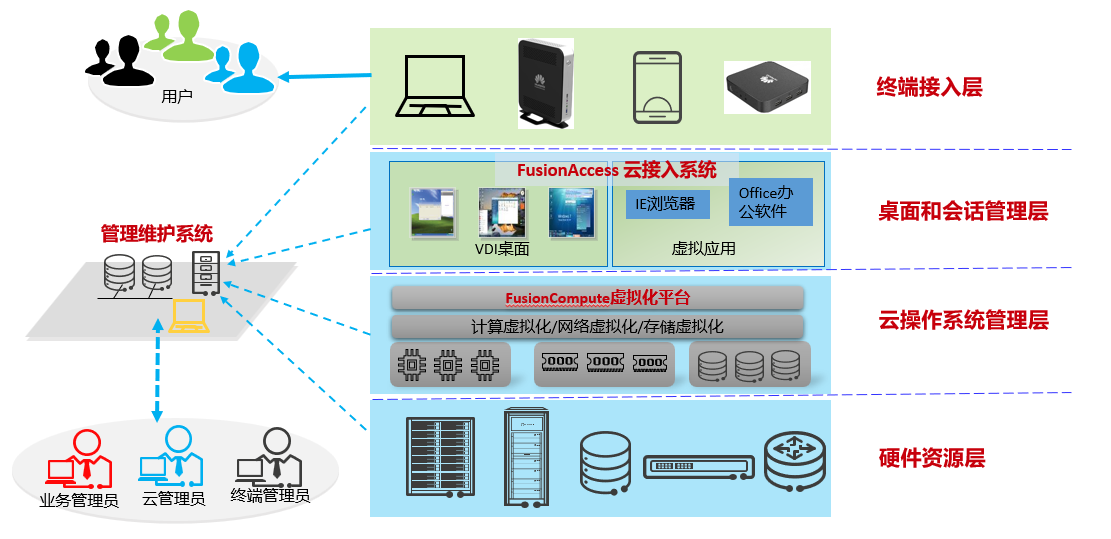

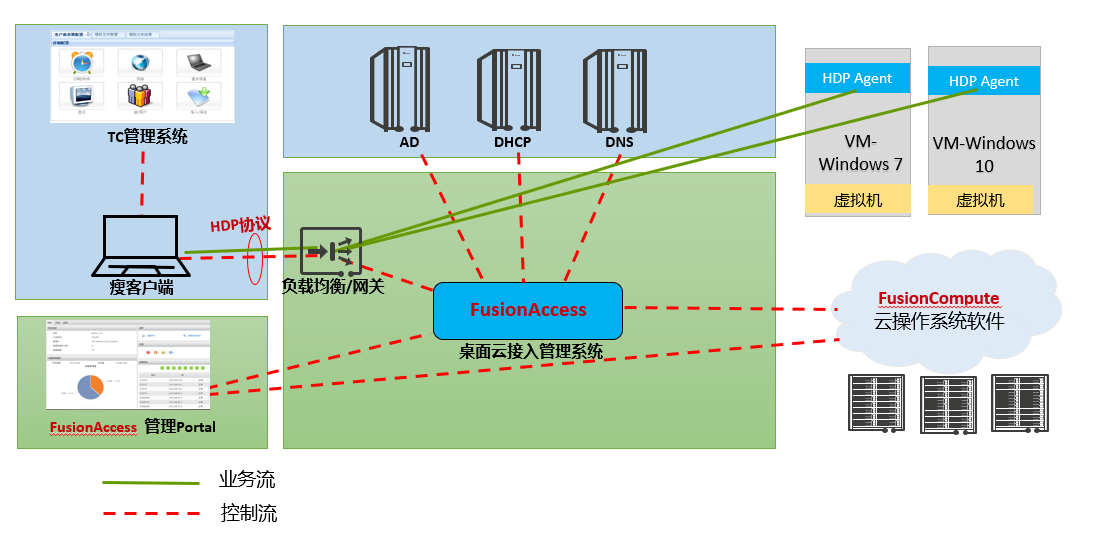

华为桌面云解决方案逻辑架构

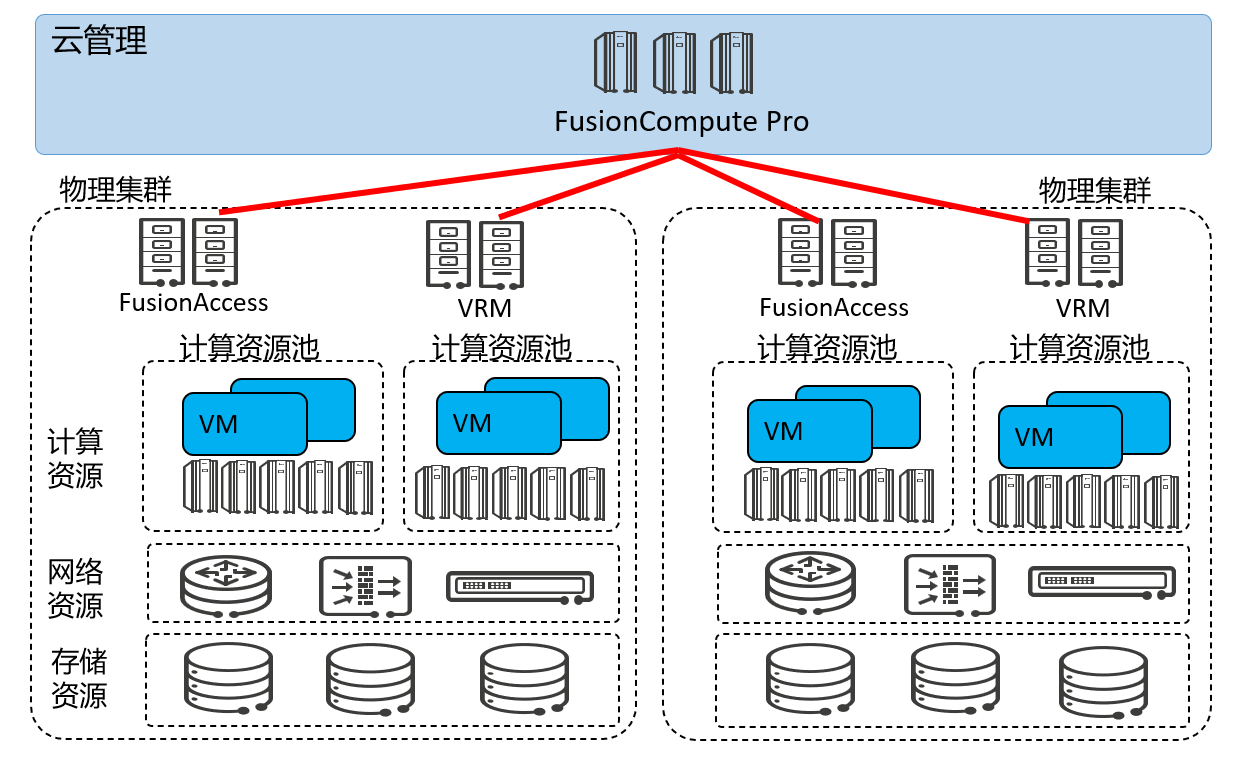

FusionCompute云平台架构

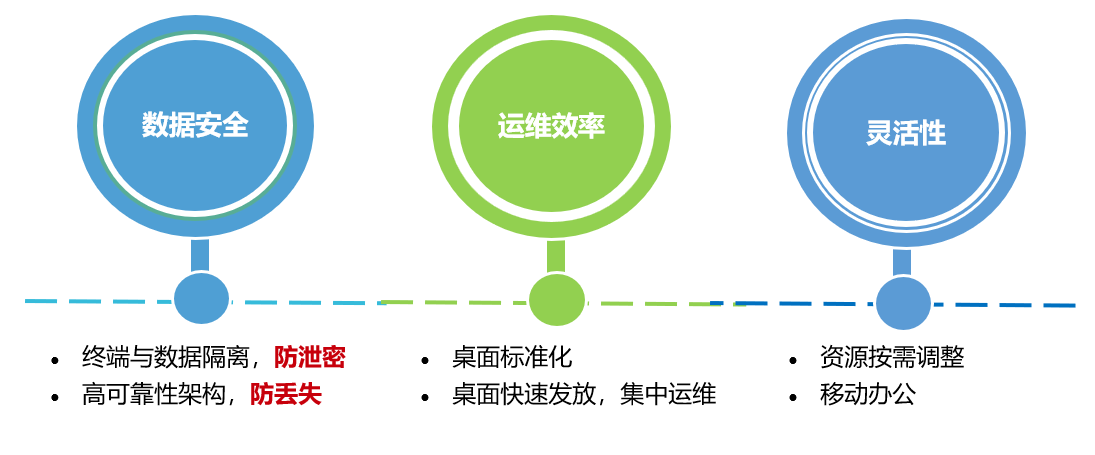

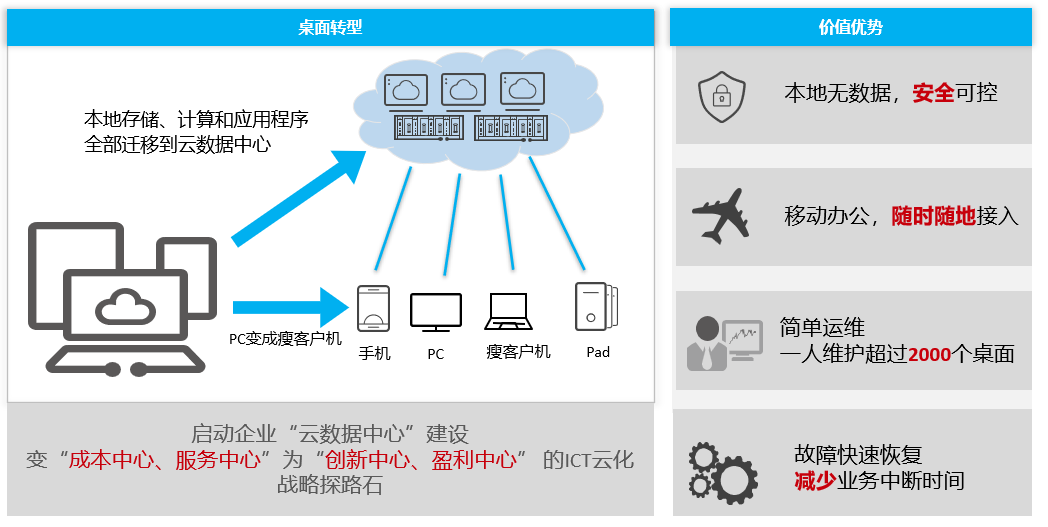

桌面云的优势

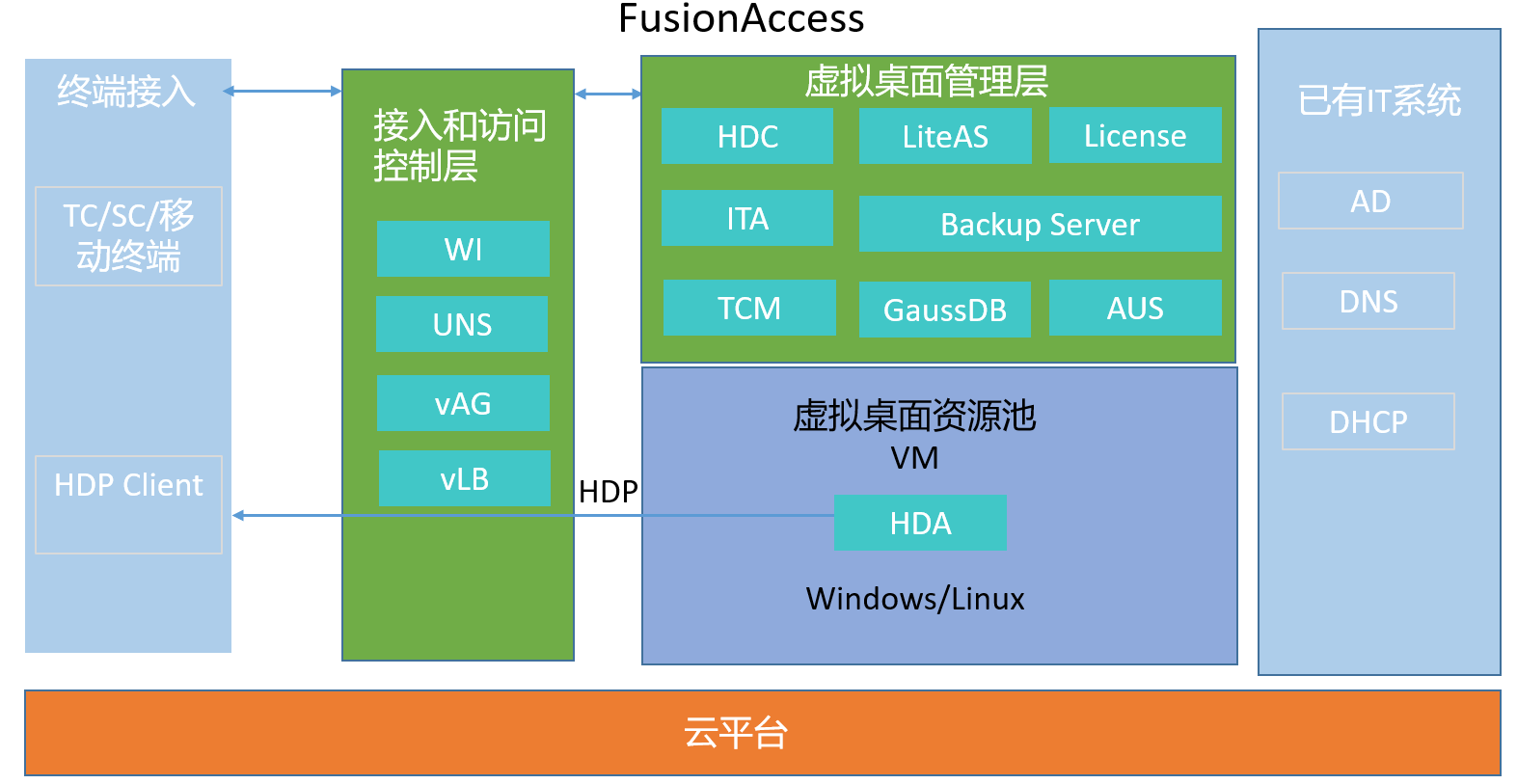

二、桌面云组件介绍

接入和访问控制层

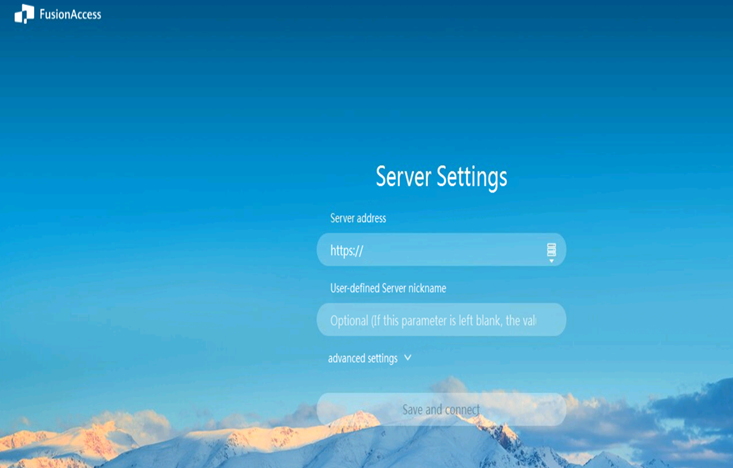

WI：Web Interface，Web接口

WI为最终用户提供Web登录界面，在用户发起登录请求时，将用户的登录信息（加密后的用户名和密码）转发到AD上进行用户身份验证，验证通过后，WI将HDC提供的虚拟机列表呈现给用户，为用户访问虚拟机提供入口。

vAG：Virtual Access Gateway，虚拟接口网关

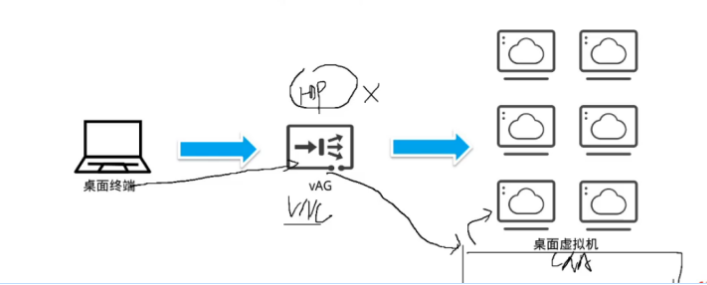

vAG的主要功能是桌面接入网关和自助维护网关。当用户虚拟机出现故障时，用户无法通过桌面协议登录到虚拟机，需要通过VNC自助维护台登录到虚拟机进行自助维护。

如果通过无法通过vAG提供网关（HDP协议）连接到虚拟机，那么就可以利用VAG访问到CNA主机，利用VNC界面维护VM。

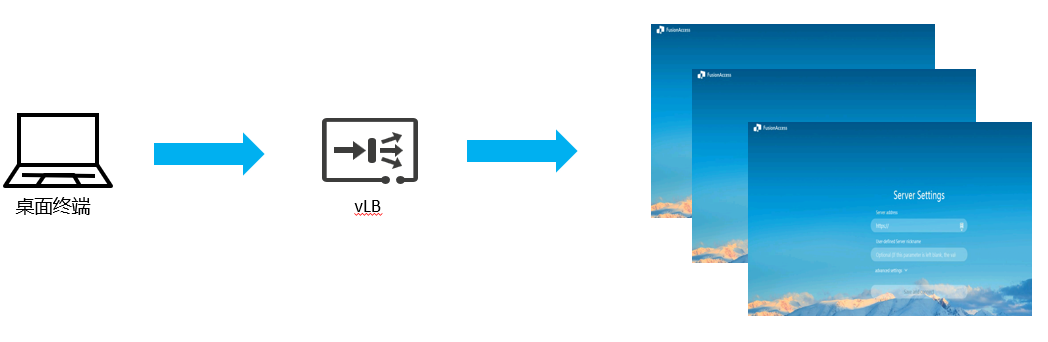

vLB：Virtual Load Balance，虚拟负载均衡器

vLB功能的主要作用是在用户访问WI时，进行负载均衡，避免大量用户访问到同一个WI。

虚拟桌面管理层

ITA：IT Adaptor，用户管理接口

ITA为用户管理虚拟机提供接口，其通过与HDC（Huawei Desktop Controller）的交互、以及与云平台软件FusionCompute的交互，实现虚拟机创建与分配、虚拟机状态管理、虚拟机模板管理、虚拟机系统操作维护功能。

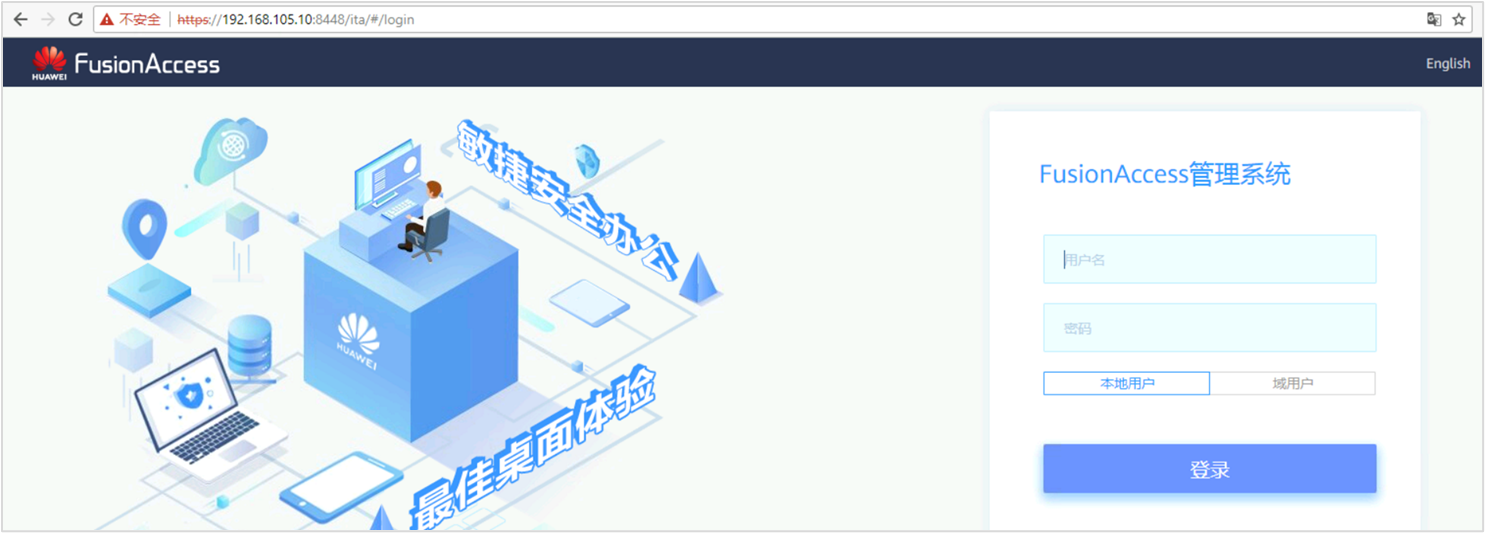

把ITA和WI同时部署192.169.105.10。输入IP地址进入的是WI，要是想要进入ITA可以加入**:8448**端口号

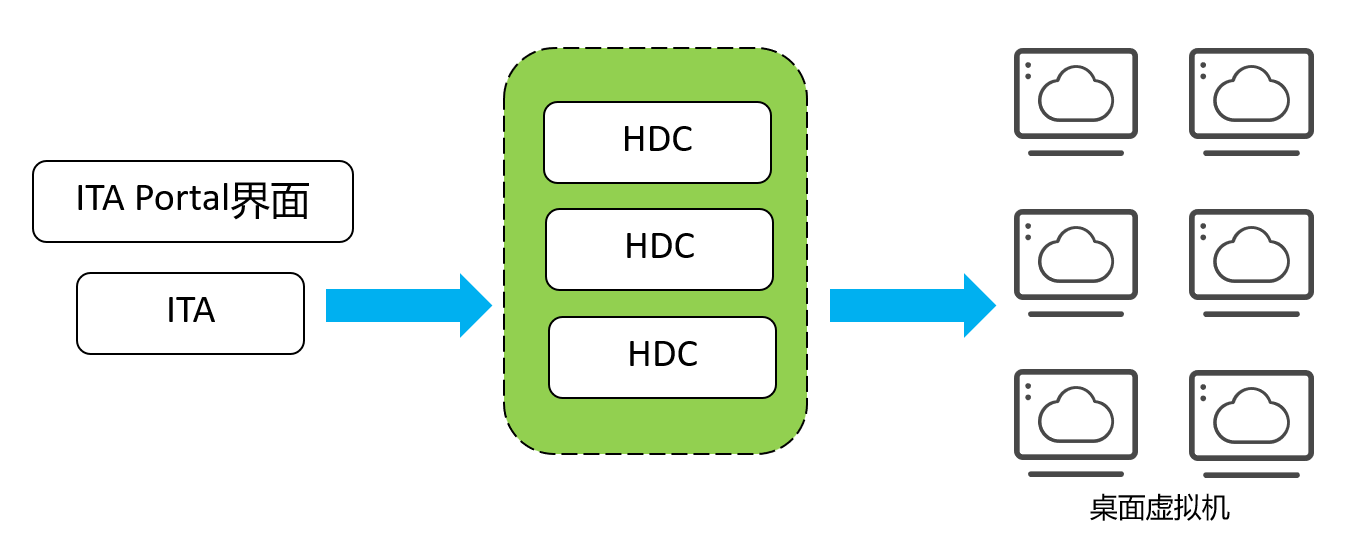

HDC：Huawei Desktop Controller，华为桌面控制器

HDC是虚拟桌面管理软件的核心组件，根据ITA发送的请求进行桌面组的管理、用户和虚拟桌面的关联管理，处理虚拟机登录的相关请求等。

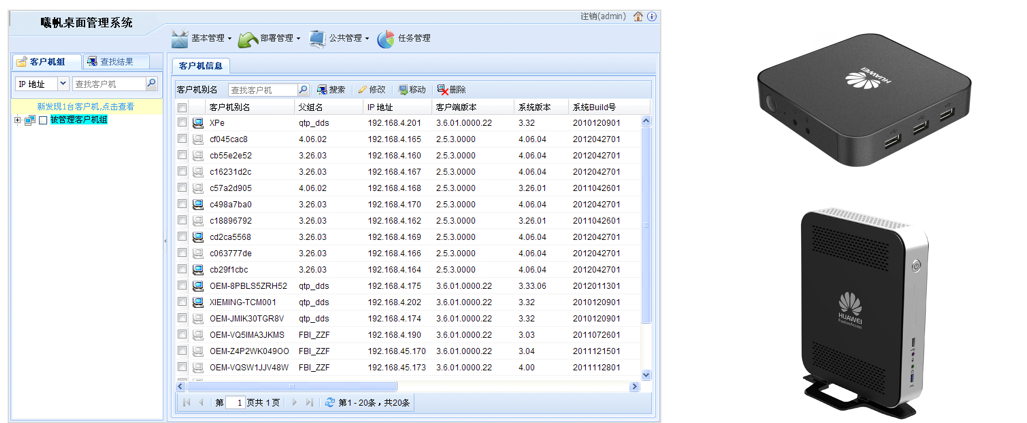

TCM：Thin Client Management，瘦终端管理服务器

TCM为升腾曦帆桌面管理系统，管理员通过TCM对TC进行日常管理。

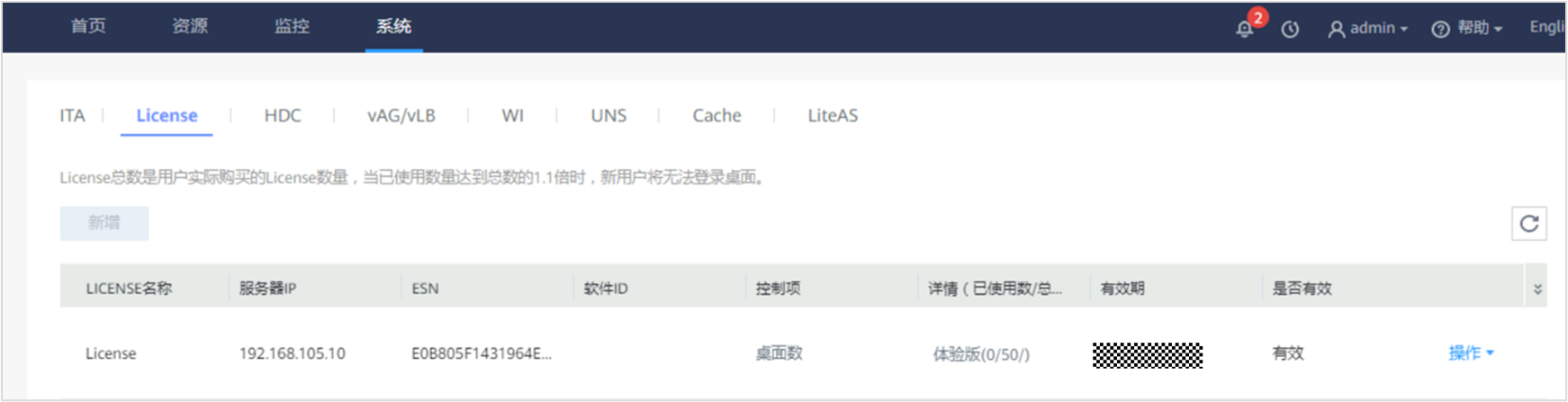

License服务器（盈利）

License服务器是License的管理与发放系统，负责HDC的License管理与发放。

FusionAccess桌面管理软件主要用到其HDP连接数License，当用户连接虚拟机时会到License服务器上检查License，判断是否可以连接到虚拟机。

GaussDB数据库

GaussDB为ITA、HDC提供数据库，用于存储数据信息。

Backup Server备份服务器

• Backup Server的主要功能是备份各个组件的关键文件和数据。

• Backup Server备份策略：

• • 每天01:00定时备份并上传到备份服务器，存放的目录是“/var/ftpsite/配套的ITA名称/各组件文件夹名称”；
  • 备份空间充足时，备份服务器保存10天内的备份数据；备份空间不足时，系统会自动删除最早的备份文件。

桌面虚拟机核心组件 - HDA

HDA：Huawei Desktop Agent，安装在每一个用户的虚拟桌面中，提供终端与虚拟桌面之间的连接功能。

TC（SC）要通过HDP协议连接到虚拟机必须要在虚拟机上安装HDA。

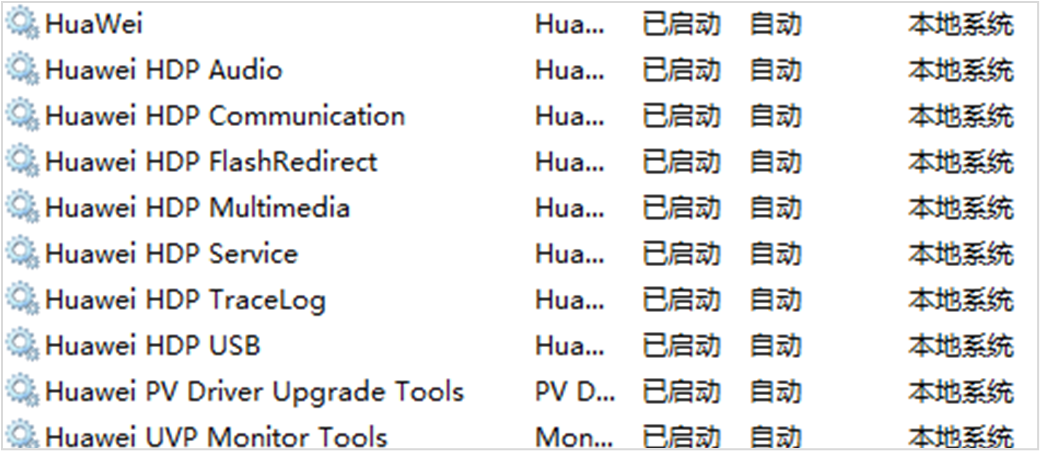

HDA实际上是一系列桌面连接服务，为TC（SC）使用虚拟机提供支持。

HDP桌面协议介绍

HDP（华为桌面协议）：Huawei Desktop Protocol，是华为自研的新一代云接入桌面协议，相对比于传统桌面协议，它具备以下特点：

• 最大支持64虚拟通道，每个虚拟通道可承载不同的上层应用协议；
• 可根据不同的应用类型采用不同的压缩算法，灵活使用服务器渲染及本地加速渲染；
• 视频播放更清晰流畅；
• 无损压缩算法；
• 还原声音细节；
• 丰富协议管理策略。

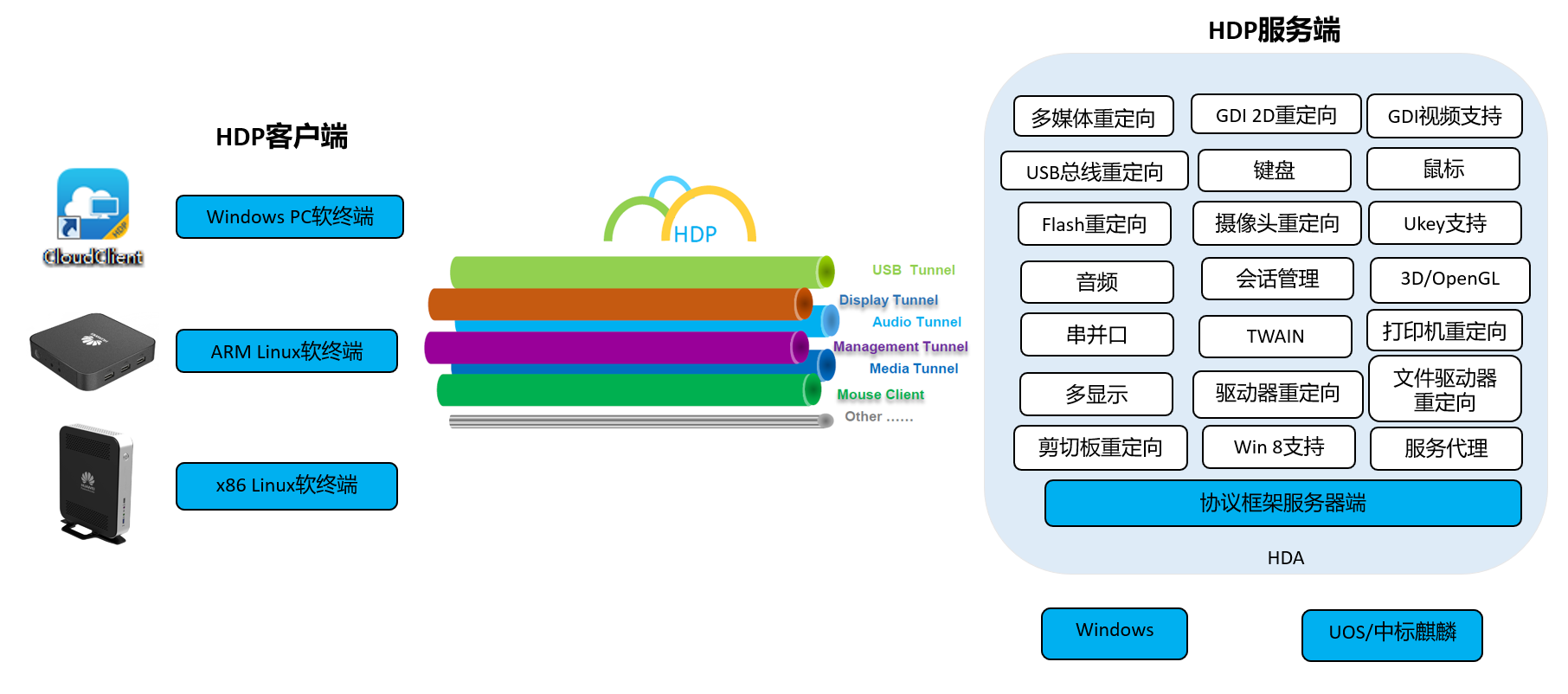

HDP总体架构

常见桌面协议

ICA/HDX

ICA：Citrix Independent Computing Architecture，是目前应用较多的虚拟桌面协议之一， ICA除了功能齐全之外，还有：

• 广泛的移动终端支持；
• ICA的网络协议无关性，使其可以支持TCP/IP、NetBIOS和IPX/SPX；
• ICA不仅支持Citrix自家的虚拟化平台XenServer，还支持vSphere和Hyper-V；
• 性能上比较突出的特点是较低的带宽占用，在网络环境差（延迟高）的情况下也能正常使用。

HDX：High Definition Experience，作为ICA的增强版，尽量改善用户体验，包括音视频，多媒体和3D，HDX支持H.264。

lPCoIP（PC-over-IP）

最初由加拿大公司Teradici开发，早期定位于高端图形设计，2008年VMware宣布与Teradici共同开发PCoIP，以改进自己的VDI解决方案VMware View。

PCoIP和硬件结合紧密，数据的编码和解码，图形的处理可以通过专门的硬件来完成，让CPU有精力来做其他的事情，也有专门集成了PCoIP显示芯片的显示器；

PCoIP是基于UDP协议的，UDP传输不可靠，但是UDP没有TCP的三次握手复杂的校验和数据恢复，传输速度快，适合多媒体的传输；

原生PCoIP协议没有串并口等外设的重定向能力，但一些TC厂商通过额外的端口重定向插件弥补了其这方面功能的不足。

SPICE

一款开源虚拟桌面协议，最初是由Qumranet开发，后来被RedHat收购并开源，经过几年的社区开发，SPICE协议不断成熟。

SPICE协议对于视频具有一定的优越性，其主要原因还是对于显示信息的压缩处理由KVM完成，避免了GuestOS内由于视频压缩对于CPU的过量消耗。SPICE协议采用无损压缩，所以清晰度较高，缺点是带宽较高，消耗的资源较大。

RDP/RemoteFX

RDP：Remote Desktop Protocol，是微软的远程桌面协议，最初是由Citrix开发，支持的功能较少，且主要应用在Windows环境中，现在也有Mac下的RDP客户端和Linux下的RDP客户端rdesktop。历经多个版本的开发，RDP最新版也支持了打印机重定向，音频重定向，剪贴板共享等功能。

RemoteFX是RDP的增强版，提供了vGPU、视频支持、多点触摸、USB重定向等功能。

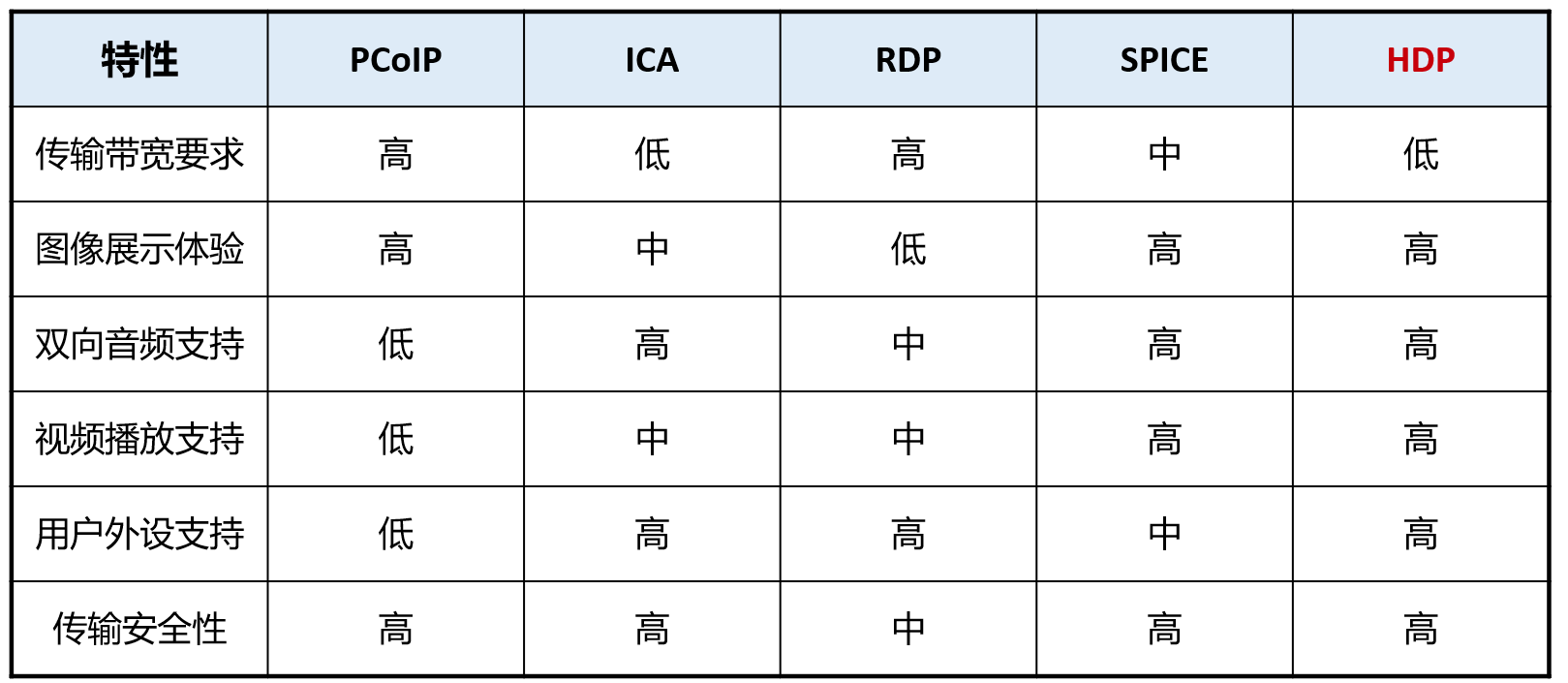

常见桌面云协议对比
