STemWin 图像锚点的理解 [1]

前言

1. 学STemWin的时候将图片写到LCD屏幕上的时候遇到了图像锚点这个概念，于是我就[黑人问号]了，根据网上搜集的资料来分析一下；
2. 在不同的开发中，即使是同样是说图像锚点，但功能的实现和操作会有一定的区别，然而锚点的基本含义不变；本博文只讨论STemWin开发；
3. 如有错误，还请多多指教；

什么是图像锚点（the anchor point）

（1）首先它是个特殊的点。
（2）在坐标系中，和给定坐标点一起决定图像位置。
（3）但它并不是坐标系上的一个点；

https://blog.csdn.net/timwolee/article/details/9370917
https://blog.csdn.net/u012131827/article/details/25496847
根据这两位博友的说法：
一个矩形图像在坐标系平面（屏幕）上的位置由两个点——给定坐标点和锚点共同决定，所决定的是图像起始坐标。 锚点就是图片的原点;
给定坐标点： 我们在屏幕上创建图像时，往往会提供一个（x0，y0）作为图像的基准点；这基准点在屏幕上是确定的（坐标系中的确定点），但基础准点并不一定是图像上的一点；
锚点： 图像的偏移量。以给定坐标点为基准点，最终决定图像位置；

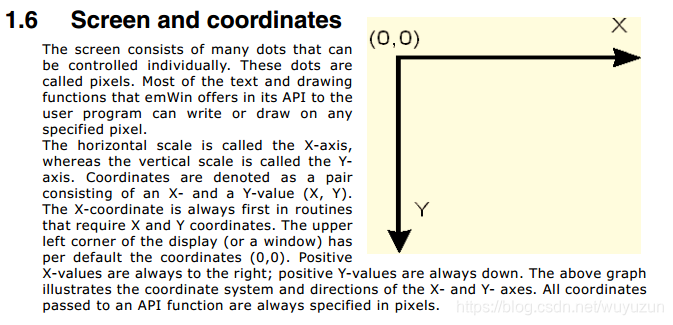

STemWin的屏幕坐标系如图：

注意：其实无论是哪种坐标系，都不影响分析；
假设给定坐标点为：（X-position，Y-position），锚点为（X-Anchor，Y-Anchor），图像起始坐标为（X-Start，Y-Start）；
则在STemWin中，图像起始坐标计算公式为；
X-Start = X-position - X-Anchor；
Y-Start = Y-position - Y-Anchor；
例子：（X-position，Y-position）=（80,80）；Image是40*80的一个图像

应用

void GUI_DrawBitmapEx(const GUI_BITMAP * pBitmap,int x0, int y0,int xCenter, int yCenter,int xMag, int yMag);
