今天在工作中用到了mos管 AO3401，它的内部示意图如下，G（gate）栅极，D（drain）漏极，S（source）源极

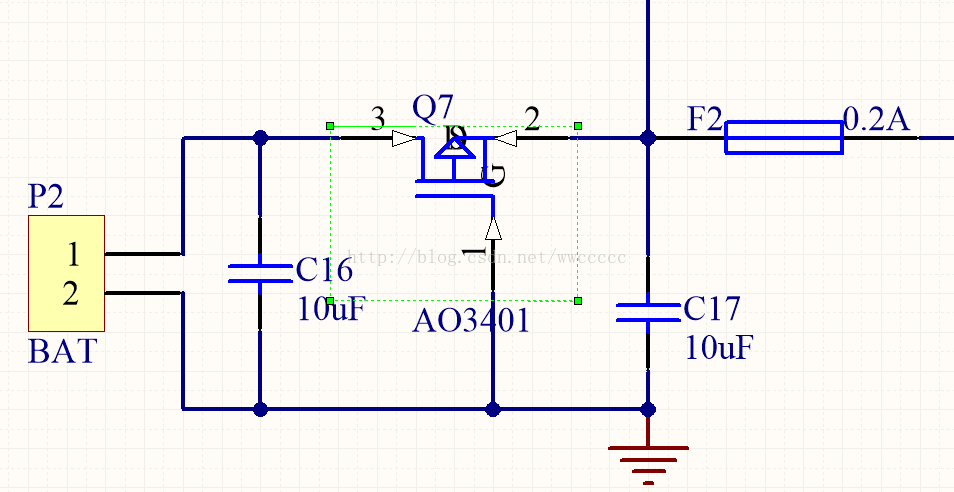

1，mos常被用作为开关管，以下用作电池的防反接正是运用了mos管的这个特性。如图所示：当正常连接时，1接电池正极，2接电池负极，由于AO3401内部有有一个从左向右的二极管，使mos管2脚变高电平，满足mos导通条件，正常工作。如果1接电池负极，2接电池正极，不满足导通条件，mos不导通，所以不正常工作。<
