AO3401的资料手册参数分析和应用示例分析

AO3401是一种PNP型低压功率表面贴装场效应晶体管(Surface Mount Field Effect Transistor),由Alpha & Omega Semiconductor公司推出。该晶体管具有低电压放大和开关特性,适用于低功率应用领域。

1、资料手册参数分析

  • VDS(漏极-源极电压):最大可承受的漏极-源极电压,为30V。
  • ID(漏极电流):最大可承受的漏极电流为4A。
  • RDS(ON)(导通电阻):开关状态下的通态电阻为60mΩ。
  • VGS(栅极-源极电压):栅极-源极电压的范围,为±20V。
  • Qg(栅极电荷):开关过程中栅极电荷所需的电量,为8nC。

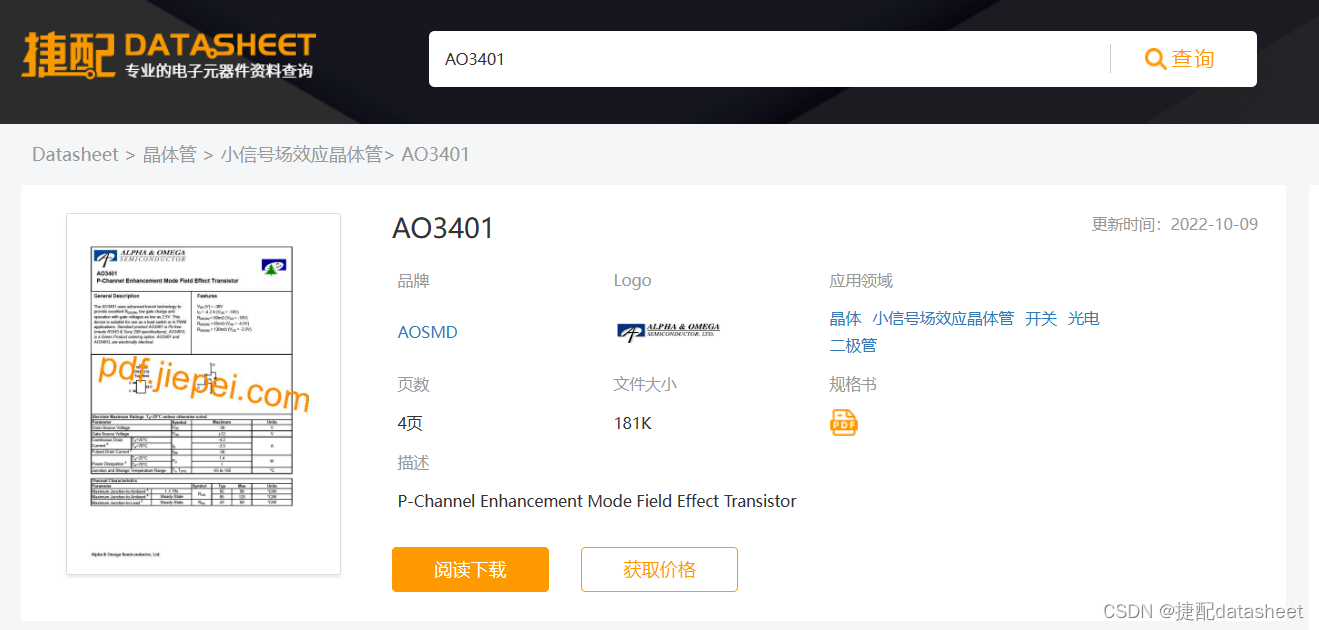

参考来源:AO3401资料

2、应用示例分析: AO3401可以广泛应用于功率开关和驱动电路等领域。以下是一个将AO3401用作电压调节器的应用示例分析:

  • 基本电路:AO3401的漏极连接到电源正极,源极连接到负极,负载连接到漏极和地,栅极通过一个电阻连接到地。
  • 工作原理:通过控制栅极电压来调节通态电阻,从而实现对电流的调节。
  • 优点:AO3401具有低导通电阻和高开关速度的特点,能够提供稳定的电流输出。
  • 注意事项:在使用AO3401时,应根据其资料手册中提供的参数进行合理的电路设计,以确保其正常工作。

总结:AO3401是一种N沟道功率MOSFET,具有较大的漏极电压和电流承受能力,适用于功率开关和驱动电路等应用。在设计电路时,应根据其资料手册参数合理选择电路参数,并注意控制栅极电压以实现所需的电流调节。
