TCP/IP——ICMP

1. 简介

ICMP 全称是 Internet Control Message Protocol，也就是互联网控制报文协议。

2. 功能

ICMP 主要的功能包括：

1）确认 IP 包是否成功送达目标地址

2）报告发送过程中 IP 包被废弃的原因

3）改善网络设置

在 IP 通信中如果某个 IP 包因为某种原因未能达到目标地址，那么这个具体的原因将由 ICMP 负责通知。

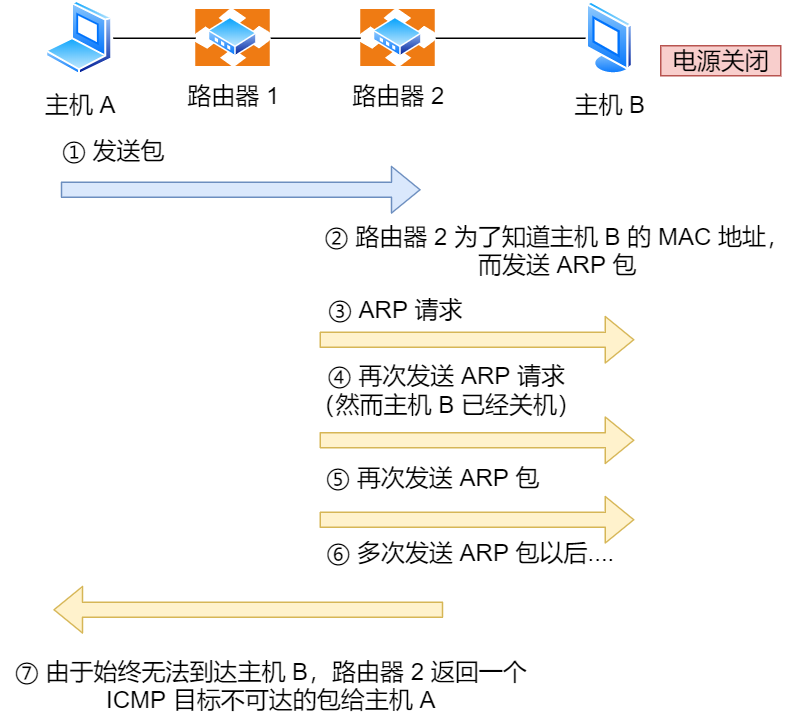

ICMP 目标不可达消息

如上图例子，主机 A 向主机 B 发送了数据包，由于某种原因，途中的路由器 2 未能发现主机 B 的存在，这时，路由器 2 就会向主机 A 发送一个 ICMP 目标不可达数据包，说明发往主机 B 的包未能成功。

ICMP 的这种通知消息会使用 IP 进行发送 。

因此，从路由器 2 返回的 ICMP 包会按照往常的路由控制先经过路由器 1 再转发给主机 A 。收到该 ICMP 包的主机 A 则分解 ICMP 的首部和数据域以后得知具体发生问题的原因。

3. ICMP数据包

字段说明：

类型	说明
类型	占一字节，标识ICMP报文的类型，从类型值来看ICMP报文可以分为两大类。第一类是取值为1~127的差错报文，第2类是取值128以上的信息报文
代码	占一字节，标识对应ICMP报文的代码。它与类型字段一起共同标识了ICMP报文的详细类型
校验和	这是对包括ICMP报文数据部分在内的整个ICMP数据报的校验和，以检验报文在传输过程中是否出现了差错（其计算方法与在我们介绍IP报头中的校验和计算方法是一样的）

抓包：

实验: 用110主机去ping107主机（ping命令是基于icmp，在网络层）

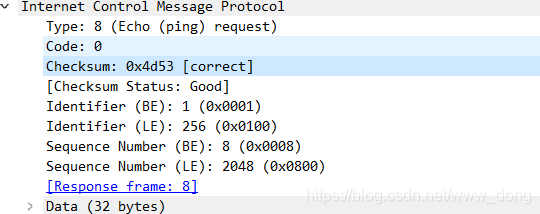

1）请求

包格式

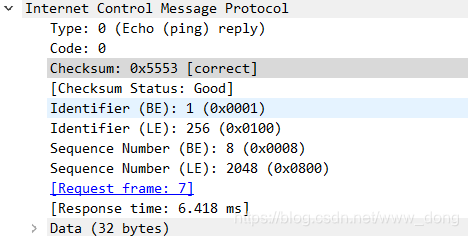

2) 应答

包格式

4. ICMP类型

icmp大致分为两类报文:

1）通知出错原因

2）诊断查询

类型（十进制）	内容
0	回送应答
3	目标不可达
4	原点抑制
5	重定向或改变路由
8	回送请求
9	路由器公告
10	路由器请求
11	超时
17	地址子网请求
18	地址子网应答

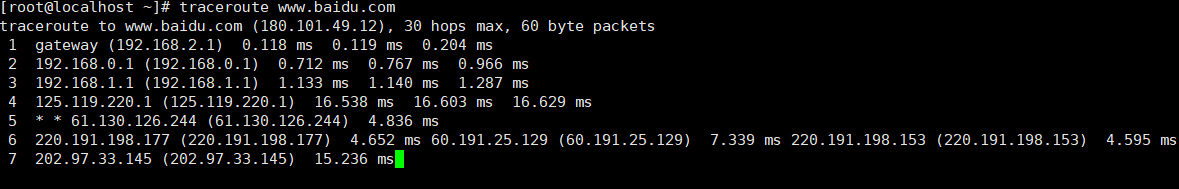

5. traceroute

traceroute也是基于ICMP协议实现的。
功能：
打印出可执行程序主机，一直到目标主机之前经历多少路由器。
