在嵌入式系统的奇妙世界中，汇编语言就像是一位神秘的魔法师，而硬件则是它最忠实的伙伴。今天，我将带你走进一场充满乐趣的实验：如何用汇编语言在单片机上点亮跑马灯，开启一段奇幻之旅！

实验背景

跑马灯，这个名字听起来就充满了动感和趣味。它是一种经典的硬件实验项目，通过控制 LED 灯的顺序点亮，形成一种动态的视觉效果。在本次实验中，我选择了经典的 AT89C51 单片机，搭配 12MHz 的晶振频率，通过定时器中断实现精确的时间控制，让 LED 灯以 1 秒的时间间隔依次点亮。

实验工具

Keil uVision4：用于编写汇编代码并验证是否成功

PZ-ISP普中自动下载软件：用于将汇编代码烧录至开发板上

STC89Txx：STC89系列单片机，该系列单片机是8位CMOS微控制器，具有高性能、低功耗、丰富的指令集等特点

实验设计

整体思路

要实现跑马灯效果，我们需要让汇编语言与硬件伙伴紧密配合。首先，初始化定时器和中断系统，设置好中断的触发条件和频率。然后，通过循环和中断服务程序，控制 LED 灯的点亮顺序。具体来说：

- 初始化模块：配置定时器模式，设置初始值，启动定时器。
- 点亮模块：通过寄存器操作，控制 LED 灯的点亮状态。
- 中断响应模块：在中断服务程序中，实现 LED 状态的更新。

流程图

为了更直观地展示程序的运行逻辑，我绘制了两种模式的流程图：

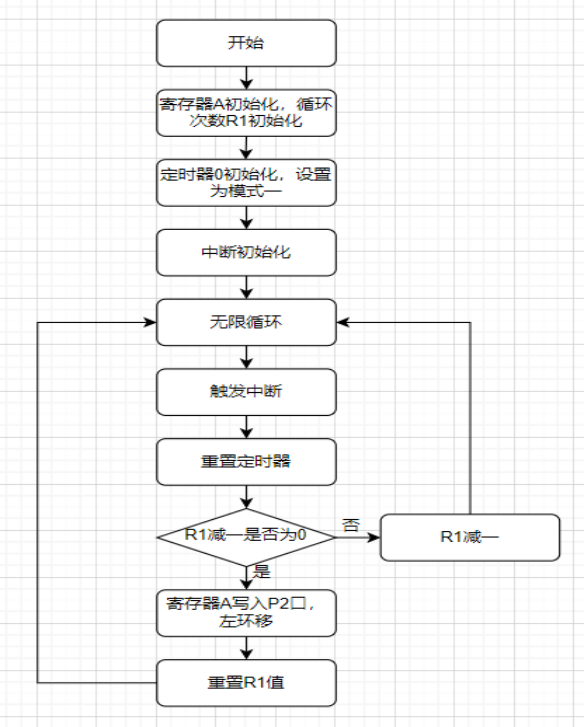

模式一：定时器模式 1
在模式 1 中，定时器以 16 位计数器的方式运行，通过计算得到的初值实现 1 秒的定时。

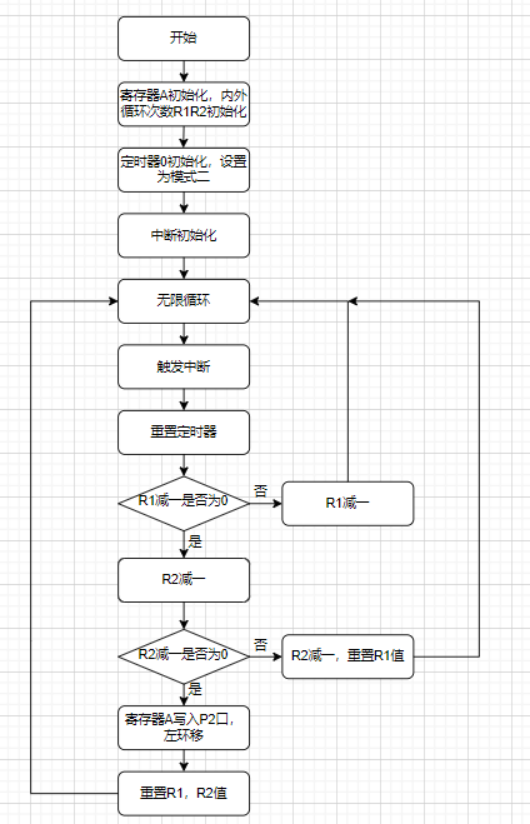

模式二：定时器模式 2
在模式 2 中，定时器以自动重装载的方式运行，通过两个嵌套的计数器实现 1 秒的定时。

实现细节

（1）初始化模块
初始化模块是整个程序的基础，它负责配置定时器的模式、设置初值，并启动定时器。以下是模式一的初始化代码：

PT0M0:
    MOV TL0, #0F0H    ; 将定时器0的低位TL0设置为0F0H
    MOV TH0, #0D8H    ; 将定时器0的高位TH0设置为0D8H，一次中断10000ms
    SETB ET0          ; 设置定时器0的中断允许位，允许定时器0中断
    SETB EA           ; 设置全局中断允许位，允许中断
    SETB TR0          ; 启动定时器0
    RET

（2）点亮模块
点亮模块通过操作寄存器 `A` 和端口 `P2`，控制 LED 灯的点亮状态。以下是代码片段：

MOV P2, A            ; 将累加器A的值传送到端口P2
RL A                 ; 将寄存器A的值左移，实现LED灯的循环点亮

（3）中断响应模块
中断响应模块是跑马灯效果的核心。每当定时器中断触发时，程序会进入中断服务程序，更新 LED 灯的状态。以下是模式一的中断服务程序：

ITOP:
    MOV TL0, #0F0H    ; 重新加载定时器初值
    MOV TH0, #0D8H
    DJNZ R1, CONTINUE ; 减少计数器R1的值，如果R1不为0，则跳转到CONTINUE
    MOV R1, #65H      ; 重新设置计数器R1的值
    MOV P2, A         ; 更新LED灯的状态
    RL A              ; 左移寄存器A的值
    RETI              ; 从中断返回

（4）汇编代码实现

以下是实现上述功能的汇编代码：

模式一：
	ORG 0000H
	MOV A, #11111110B      ; 将累加器A设置为11111110
	MOV R1, #65H           ; 设置寄存器R1值

RESET:
	AJMP MAIN       ; 跳转到MAIN标签
	ORG 000BH
	AJMP ITOP
; 主程序
ORG 0100H
MAIN:
    MOV TMOD, #01H    ; 设置定时器模式寄存器TMOD为01H，配置定时器0为模式1
    ACALL PT0M0        ; 调用PT0M0子程序
HERE:
	SJMP HERE    ; 创建了一个无限循环，程序会一直跳转到HERE标签

; 定时器0初始化子程序
PT0M0:
    MOV TL0, #0F0H    ; 将定时器0的低位TL0设置为0F0H
    MOV TH0, #0D8H    ; 将定时器0的高位TH0设置为0D8H，一次中断10000ms
	SETB ET0           ; 设置定时器0的中断允许位，允许定时器0中断
    SETB EA            ; 设置全局中断允许位，允许中断
    SETB TR0           ; 启动定时器0
	RET
ITOP:
	MOV TL0, #0F0H    ; 将定时器0的低位TL0设置为0F0H
    MOV TH0, #0D8H    ; 将定时器0的高位TH0设置为0D8H
    DJNZ R1, CONTINUE      ; 减少R1的值，如果R1不为0，则跳转到CONTINUE
	MOV R1, #65H           ; 将R1重新设置为65H
	MOV P2, A              ; 将累加器A的值传送到端口P2
	RL A
    RETI              ; 从中断返回
CONTINUE:              ; 继续执行的标签
	RETI                    ; 从中断返回
END


模式二：
ORG 0000H
	MOV A, #11111110B      ; 将累加器A设置为11111110
	MOV R1, #65H           ; 设置寄存器R1值为101
	MOV R2, #33H           ; 设置寄存器R2值为51

RESET:
	AJMP MAIN       ; 跳转到MAIN标签
	ORG 000BH
	AJMP ITOP
; 主程序
ORG 0100H
MAIN:
	MOV TMOD, #02H	   ; 设置定时器模式寄存器TMOD为02H，配置定时器0为模式2
    ACALL PT0M0        ; 调用PT0M0子程序
HERE:
	SJMP HERE    ; 创建了一个无限循环，程序会一直跳转到HERE标签

; 定时器0初始化子程序
PT0M0:
    MOV TL0, #038H    ; 将定时器0的低位TL0设置为038H,一次中断为200ms
    MOV TH0, #038H    ; 将定时器0的高位TH0设置为038H
	SETB ET0           ; 设置定时器0的中断允许位，允许定时器0中断
    SETB EA            ; 设置全局中断允许位，允许中断
    SETB TR0           ; 启动定时器0
	RET
ITOP:
    DJNZ R1, CONTINUE_1      ; 减少R1的值，如果R1不为0，则跳转到CONTINUE
	DJNZ R2, CONTINUE_2
	MOV R1, #65H           ; 将R1重新设置为65H
	MOV R2, #33H		   ; 将R2重新设置为33H
	MOV P2, A              ; 将累加器A的值传送到端口P2
	RL A
    RETI              ; 从中断返回
CONTINUE_1:              ; 继续执行的标签
	RETI                    ; 从中断返回
CONTINUE_2:
    MOV R1, #65H
	RETI

END

实验结果

通过调试和验证，跑马灯效果成功实现！LED 灯按照设定的顺序依次点亮，形成了一种动态的视觉效果。无论是模式一还是模式二，都能实现精准的 1 秒间隔控制，让跑马灯的效果流畅而稳定。

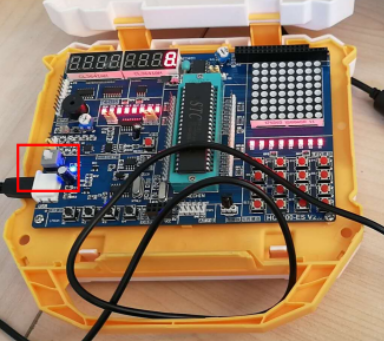

跑马灯效果图

总结与思考

通过这次实验，我收获颇丰：

1. 汇编语言基础：进一步掌握了 8051 微控制器的汇编语言，包括指令集、寄存器操作和程序结构。
2. 定时器与中断：学会了如何配置和使用 8051 的定时器，以及如何编写和处理中断服务程序。
3. 硬件控制：掌握了如何通过编程控制微控制器的 I/O 端口，这对于嵌入式系统开发至关重要。
4. 调试与测试：学会了如何调试和测试汇编程序，包括识别和修复代码中的错误。

这次实验不仅让我在技术上有了新的突破，更让我对嵌入式系统开发充满了兴趣。汇编语言虽然古老，但它依然有着强大的生命力，能够帮助我们实现各种奇妙的功能。

如果你对汇编语言或嵌入式开发感兴趣，欢迎一起交流探讨！让我们在技术的道路上共同进步，继续探索更多神奇的魔法！✨
