一、行业难题：超薄 PCB 板生产中的重叠检测挑战

在电子产品制造领域，PCB 板作为电子元器件的核心载体，其生产质量直接决定了终端产品的性能稳定性。然而，随着电子设备向小型化、高密度方向发展，PCB 板厚度不断缩减（典型厚度仅 0.1-1.6mm），在高速传输与堆叠过程中极易出现多层重叠现象。传统检测方法面临两大技术瓶颈：

接触式测量的局限性：机械探针或压力传感器虽能检测厚度，但接触力可能导致薄板变形，且检测速度慢（<1kHz），无法匹配高速生产线节拍。
视觉检测的环境敏感性：基于摄像头的视觉系统依赖光源稳定性，机台振动（通常 ±50μm 级位移波动）会导致图像特征提取偏差，漏检率高达 5% 以上。
上述问题导致产线废料率升高（典型达 3%-5%），同时层压异常的 PCB 板流入下工序，可能引发焊接短路、元件安装错位等连锁故障，严重影响生产效率与产品可靠性。

二、精准检测需求：毫米级厚度变化的微米级捕捉

针对 6mm 厚度 PCB 板的重叠检测，核心技术指标需满足：

厚度检测范围：覆盖单张（0.5-3mm）及多层堆叠（最大 6mm），对应传感器测量范围需≥±3mm；
精度要求：单张板厚度公差 ±0.05mm（50μm），需传感器重复精度≤25μm（预留 2 倍安全裕度）；
动态适应性：机台振动频率 50-200Hz，需传感器采样频率≥5kHz，确保振动周期内至少采集 25 个数据点；
安装适配性：PCB 传输通道狭窄（典型间距 50-100mm），要求传感器体积紧凑（长宽高≤60×50×30mm），支持侧装或顶装。

基于上述需求，无锡泓川科技 LTM2-030 型激光位移传感器成为理想选择，其核心参数完全匹配检测要求：

技术指标	LTM2-030 参数	适配性分析
参考距离	30mm	适合 50-100mm 间距安装环境
测量范围	±5mm（10mm 全量程）	覆盖 6mm 厚度检测需求
重复精度	0.25μm（0.00025mm）	优于要求精度 200 倍，抗振动干扰能力强
线性误差	<±8μm（0.008mm）	确保厚度测量一致性
采样频率	5kHz	满足 200Hz 振动场景下的动态捕捉
外形尺寸	60×50×20.4mm	适配狭窄安装空间，支持多传感器阵列布局

三、创新解决方案：非接触式动态检测技术的工业级应用

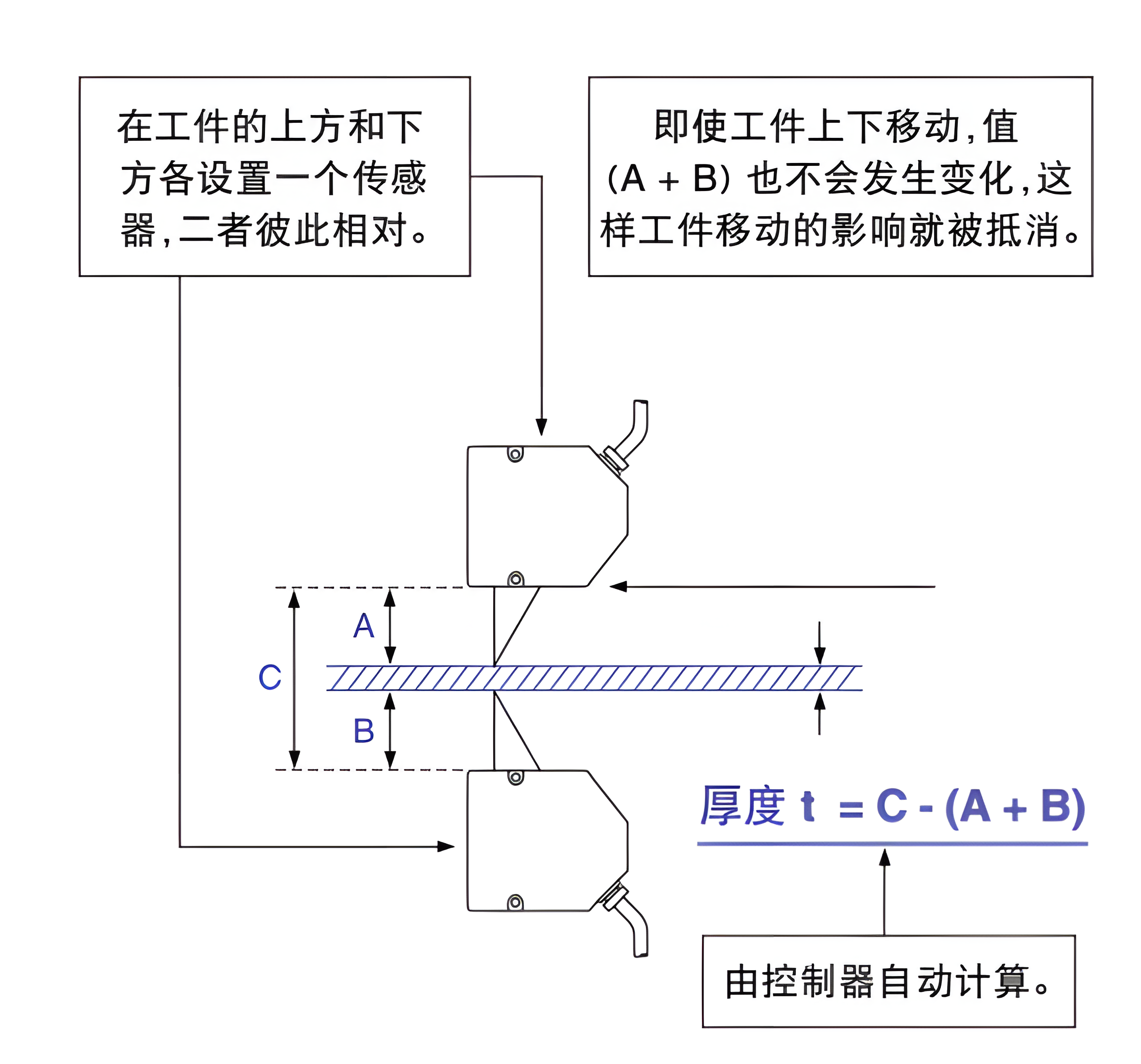

（一）核心技术原理

LTM2-030 采用激光三角测量法：

光束发射与接收：655nm 半导体激光器发射直径 35μm 的窄光束，照射到 PCB 板表面后，漫反射光经接收透镜聚焦在 CMOS 感光元件上；
位移解算：当 PCB 板厚度变化时，感光元件上光斑位置偏移量 Δx 与实际距离变化 Δd 满足几何三角关系，通过内置 ASIC 芯片实时解算（解算公式：Δd = (f×Δx×L)/(D±Δx)，其中 f 为焦距，L 为基线距离，D 为参考距离），实现亚微米级位移测量。

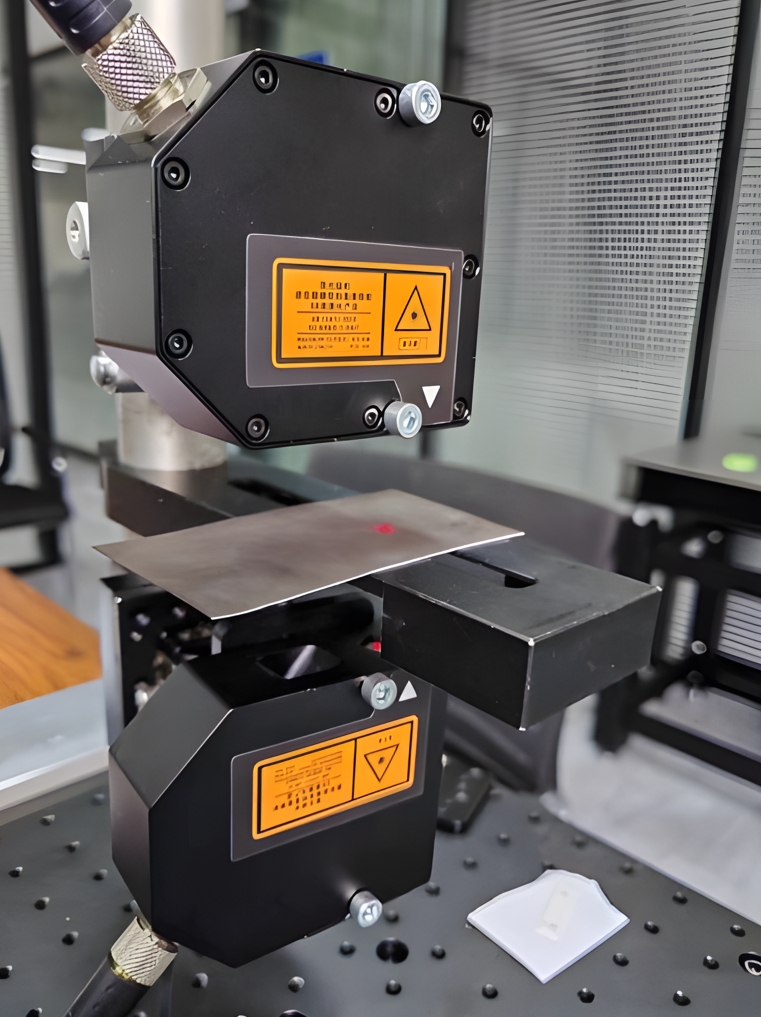

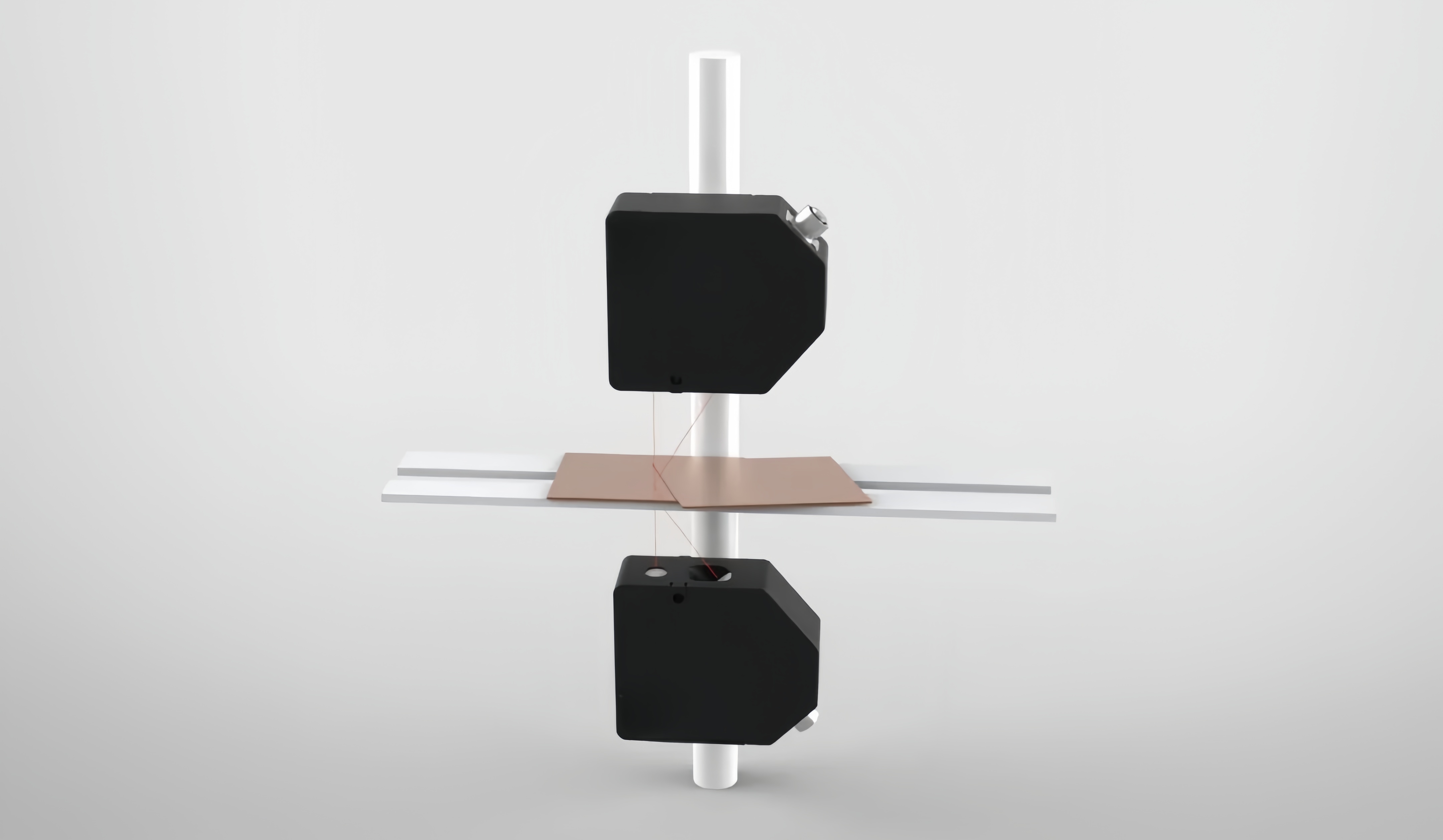

（二）检测系统架构

硬件配置：
- 主传感器：LTM2-030 垂直安装于 PCB 传输通道上方，距离待测板 30mm；
- 辅助组件：配备漫反射增强板（提高低反射率板材检测稳定性）、抗干扰屏蔽线（RJ45 接口支持以太网实时数据传输）；
- 控制单元：PLC 接收传感器模拟信号（±10V 电压输出），预设单层板厚度阈值（如 0.5mm、1mm、1.6mm）及多层重叠报警阈值（≥2 倍单层厚度 + 50μm 公差）。
软件功能：
- 实时监控：TSLaserStudio 软件实时显示厚度曲线，支持历史数据追溯（存储周期≤1ms）；
- 智能判别：采用滑动窗口滤波算法（窗口大小 100ms），过滤高频振动噪声，当连续 5 个采样点厚度超过阈值时触发报警；
- 产线联动：通过 485 串口与机械臂、剔除装置通讯，实现异常板实时分拣（响应时间≤20ms）。

（三）关键技术优势

高精度抗干扰设计：
- 0.25μm 重复精度确保即使在机台 ±50μm 振动下，厚度测量偏差仍≤1μm（3σ 误差范围）；
- IP67 防护等级适应焊接烟尘、切削液飞溅等复杂工业环境，避免传感器性能漂移。
动态响应能力：
- 5kHz 采样频率支持最高 10m/s 线速度检测（PCB 传输典型速度 5m/s），无运动模糊误差；
- 内置温度补偿算法（-20℃至 + 50℃工作温度范围），消除环境温变对测量精度的影响（温漂≤0.01% FS/℃）。
易集成与经济性：
- 体积仅 60×50×20.4mm，可嵌入现有 SMT 生产线导轨间隙，无需改造机械结构；
- 全国产自主研发，成本较进口同类产品降低 30%，同时提供 C++/C# 开发包，支持定制化二次开发。

（四）应用效果验证

某 PCB 龙头企业实际应用数据显示：

检测效率：单通道检测速度达 5000 次 / 秒，满足双轨并行生产线（2000 片 / 小时）实时检测需求；
精度提升：多层重叠漏检率从传统方法的 4.2% 降至 0.1% 以下，单次检测标准差≤0.5μm；
生产优化：废料率从 3.7% 降至 0.8%，年节约成本超 200 万元（按 100 万片 / 年产能计算）；
维护成本：非接触式测量无机械损耗，传感器寿命≥50,000 小时，较接触式探头更换周期延长 5 倍以上。

四、结语

无锡泓川科技 LTM 系列激光位移传感器通过微米级精度、动态抗干扰设计与工业级可靠性，成功破解 PCB 板多层重叠检测难题。该方案不仅提升了电子产品生产的良品率与自动化水平，更展现了国产高端传感器在精密测量领域的技术突破。随着半导体与电子制造行业向更高精度迈进，非接触式激光测量技术将在智能产线中发挥更关键的作用，推动 “中国智造” 向质量效益型升级。
