        AltiumDesigner中PCB无法选中元器件的解决方案，供大家参考！

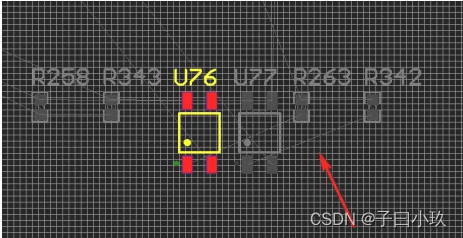

        AltiumDesigner中PCB元器件出现黑色底色而且无法显示。

        第一种方法，我们可以直接按shift+C组合键清除筛选，如下图所示

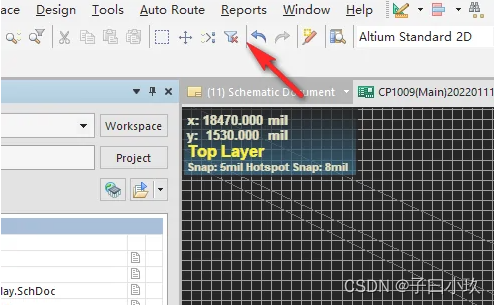

 第二种方法，点击菜单上的清除过滤器按钮也可以解除，如下图所示

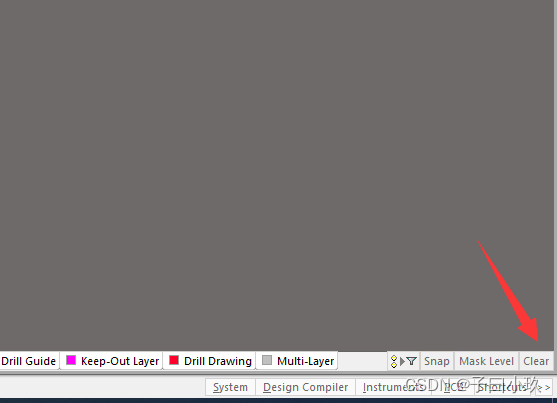

第三种方法，点击pcb环境编辑器右下角的clear即可，如下图所示

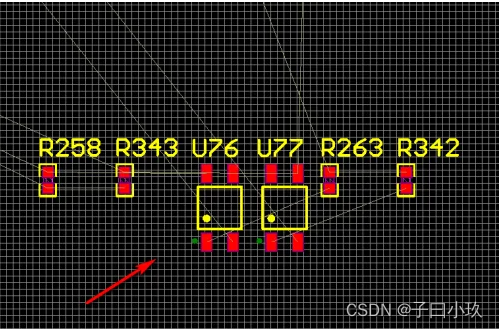

  通过上面三种方式解除筛选过滤器后，元器件就都可以选中了，如下图所示
