关于ADC采样的采样频率，采样时间的问题

关于ADC采样的采样频率，采样时间的问题：（我目前的想法）
一例题开讲：
信号源为5KHZ的正弦波（一个周期），（就已知周期为200us）。
要求：完整的输出这个正弦波（周期无数）。

首先要确定采样频率，即一个周期采多少点，平均每两点的间隔频率就是采样频率。假设我采200个点，也就是两点间隔为1us，那采样频率就是1M。

这里注意ADC时钟最大为36MHZ，你的采样两点间隔时间最好大于adc的转换时间

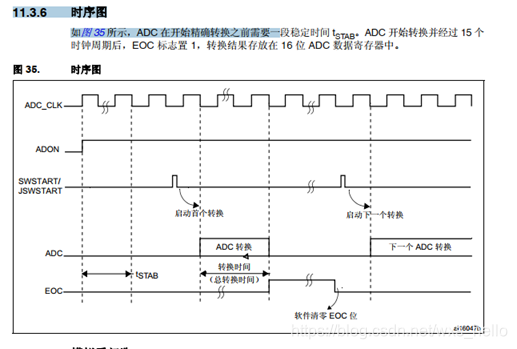

看图理解一下：
在这里插入图片描述
要等转化结束后我们再去采下一个点。

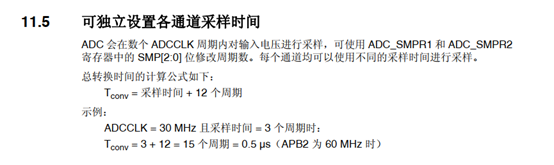

这里就要涉及到了ADC的转换时间了，看图理解

从这两张图可以看出
转换时间=采样时间+12个周期，其实这个12个周期是由精确度决定的

我们算一下一下采12位的数据ADC最小转换时间：15个ADC时钟周期*每个时钟时间，即
（3+12）x1000000us/36000000hz=0.4167us（个人建议转换时间不要太小了，1us就好了，这里提一下：采样时间越长精度越高，这里的36MHZ是ADC时钟频率，用的是ADC时钟的周期，所以分母是36）

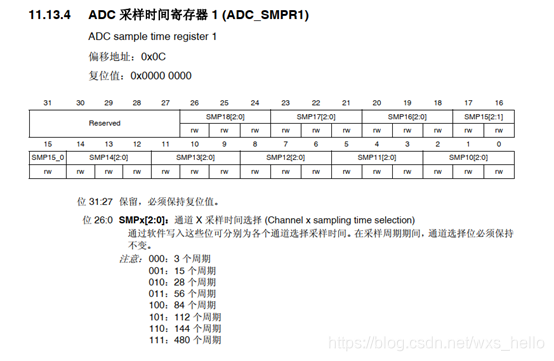

我们已经设置好采样间隔时间了，接下来就是时设置转换时间了，前面说了你的采样两点间隔时间最好大于adc的转换时间，现在采样两点间隔时间是1us，你只要设置成小于1us就行了，我设置的是15（采样时间，可以设置）+12个周期，adc时钟频率为30MHZ，27/30小于1，符合要求。（采用定时器触发，设置时钟频率为30Mhz，这里用的是定时器的周期，所以分母是30）

最后就是配好定时器为采样频率就行了。我们要完整采好这个一周期的波，200us对应200个点，我们只要设置每1us（两点间的时间间隔）重装载更新事件就好了。

分析一下：由于ADC转换时间小于间隔时间，所以在间隔时间段内模拟数据已经转换为数字量了，不会影响到我下次采样了，如果ADC转换时间大于间隔时间，由于没转换完可能数据会出错（具体情况就不知道了，可能会导致实际采样频率不对）

总结一下：
步骤：1.假设好采样频率————>2.配置好ADC转换时间小于两点间隔时间
————>3.配置好定时器重装载更新事件频率为采样频率

对于直接用ADC采样，而不用定时器，转换时间就是两点间隔时间了，即采样频率为“1/转换时间”（个人不推荐使用，不好调时间）。

以上就是本人对ADC采样的采样频率，采样时间的理解，如有不对还请在评论区指出。

纯手打，如对您有用还请留下浏览的痕迹，谢谢。【微笑】
