会议电子桌牌简介

一、电子会议桌牌系统概述

电子会议桌牌它外形美观大方，完全取代了传统塑料、纸质或铜制桌牌，是会议桌面显示设备的一大创新，与传统桌牌相比，具有信息化程度高、可反复使用的特点，是现代信息化会议的理想工具，集成、优化、改造传统会议设备及流程，在高性价比的前提下，一次投资长期稳定使用，达到最经济性的目标，会议全过程实现真正无纸化，节约资源助力环保。

二、产品优势：

1. 支持模板自定义；

2. 更新快，常规1-3秒即可实现数据传输；

3. 支持可通过PC端后台、APP刷屏控制；

4. 更新的图片支持抖动算法；

5. 支持固件更新，升级更实用和有趣的用法；

6. 基于Web的应用界面，支持跨平台操作

7. 超低功耗，常规可使用3-5年电池寿命/电池充电

8. 无线通讯速率50/250kbps，无惧障碍物，超强穿透力

9. 点阵电子纸屏幕，双面高清显示更自然，视角接近180°

10. 自定义双向通信协议，安全可靠，简易快速部署，无需电缆

11. 支持全球部署，使用时无需安装即可直接使用

12. 支持空中唤醒，刷新快速效率高，简易操作界面

」参数：

三、电子桌牌「蓝牙版」参数：

1、7.5寸三色电子桌牌

7.5寸产品参数	产品型号	ESL_BWR7.5_D_BLE
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红
	视觉角度	180°
	工作温度	0 - 40℃
	产品重量	250g
	工作电压	3.0V(最低: 2.2V)
	续航时间	3-5年(每天更新两次)
	使用频率范围	2.400~2.480Ghz(蓝牙4.2)
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	操作方式	使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容

2、7.5寸四色电子桌牌

7.5寸产品参数	产品型号	ESL_BWRY7.5_D_BLE
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红/黄
	视觉角度	180°
	工作温度	0 - 40℃
	产品重量	268g
	电池容量	2300mAh
	供电方式	锂电池供电(Type-C 接口充电)
	续航时间	3-5年(每天更新两次)
	使用频率范围	2.4G
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	操作方式	使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容

3、7.3寸七色电子桌牌

7.3寸产品参数	产品型号	ESL_7color_7.3_D_BLE
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红/黄/橙/蓝/绿
	视觉角度	180°
	工作温度	15 - 35℃
	产品重量	268g
	电池容量	2300mAh
	供电方式	锂电池供电(Type-C 接口充电)
	续航时间	充一次电管用一年
	使用频率范围	2.4G
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	操作方式	使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容

4、10.85寸三色电子桌牌

10.8寸产品参数	产品型号	PE1085R_D_BLE
	尺寸(mm)	280*58*129.9mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	258.76(H) * 90.68(V)
	外观颜色	银色
	显示颜色	黑/白/红
	视觉角度	180°
	工作温度	0 - 40℃
	供电方式	锂电池供电(Type-C 接口充电)
	续航时间	充一次电管用一年
	使用频率范围	2.400~2.480Ghz(蓝牙5.0)
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	NFC功能	是
	操作方式	使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容

四、蓝牙版操作流程：

http://192.168.1.171/esls_new/mms/tologin

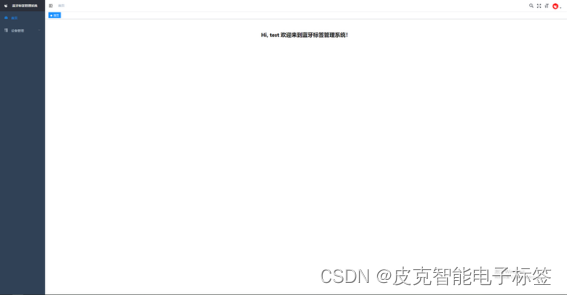

①点击网址链接，登录蓝牙标签管理系

②设备管理-模板管理-新增

③模板编辑-选择屏幕参数-类型-10.8寸@EPS黑白红色

④自定义编辑内容

⑤保存/另存为-模板管理，即可找到模板

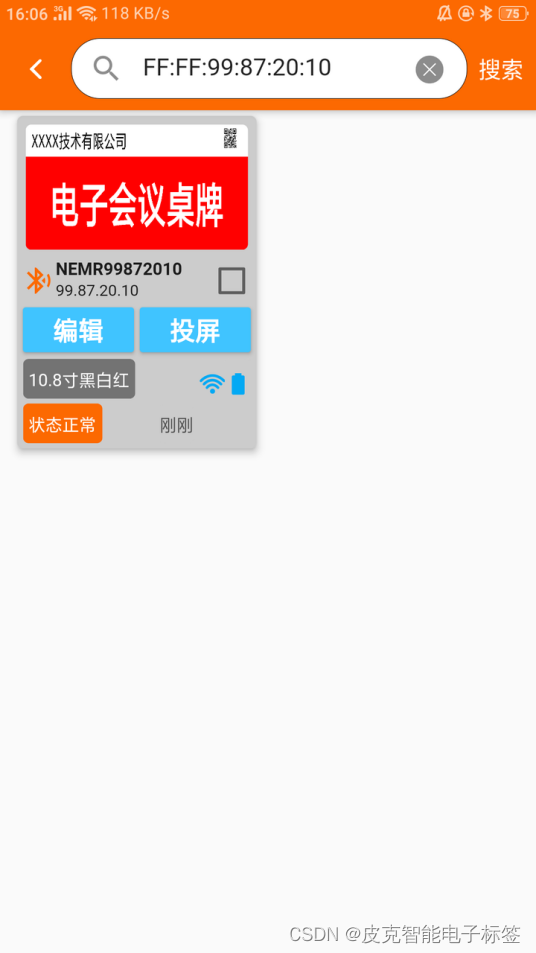

⑥手机登录【蓝牙标签】-扫描桌牌底部ID码

⑦编辑-模板选择-投屏

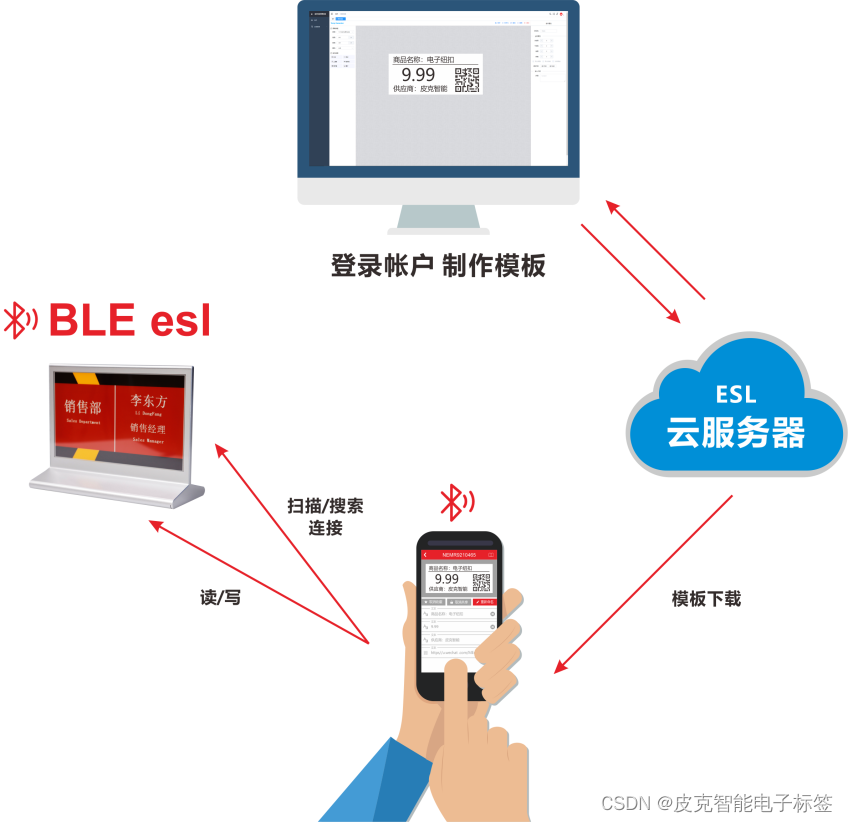

五、系统结构：

六、电子桌牌「基站版」参数：

1、7.5寸三色电子桌牌

7.5寸产品参数	产品型号	ESL_BWR7.5_D
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红
	视觉角度	180°
	工作温度	0 - 40℃
	产品重量	250g
	工作电压	3.0V(最低: 2.2V)
	续航时间	3-5年(每天更新两次) 或TypeC充电款（一年一充）
	使用频率范围	2.400~2.480Ghz(蓝牙4.2)
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	通信半径	30m
	操作方式	基站: PICK_Router_V4.4 / PICK_Router_V2.4

2、7.5寸四色电子桌牌

7.5寸产品参数	产品型号	ESL_BWRY7.5_D
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红/黄
	视觉角度	180°
	工作温度	0 - 40℃
	产品重量	268g
	电池容量	2300mAh
	供电方式	锂电池供电(Type-C 接口充电)
	续航时间	一年一充电
	使用频率范围	2.4G
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	通信半径	30m
	操作方式	基站: PICK_Router_V4.4 / PICK_Router_V2.4

3、7.3寸七色电子桌牌

7.3寸产品参数	产品型号	ESL_7color_7.3_D
	尺寸(mm)	176.2*137.15*80mm
	显示技术	电子墨水屏双面显示
	显示区域(mm)	163.2(H) * 97.92(V)
	分辨率(像素)	800*480
	外观颜色	银色
	显示颜色	黑/白/红/黄/橙/蓝/绿
	视觉角度	180°
	工作温度	15 - 35℃
	产品重量	268g
	电池容量	2300mAh
	供电方式	锂电池供电(Type-C 接口充电)
	续航时间	充一次电管用一年
	使用频率范围	2.4G
	支持内容格式	文本/图片/二维码/条形码
	模板设计	是
	软、硬件加密	是
	通信半径	30m
	操作方式	基站: PICK_Router_V4.4 / PICK_Router_V2.4

七、基站版操作流程：

http://192.168.1.171/esls_new/mms/tologin

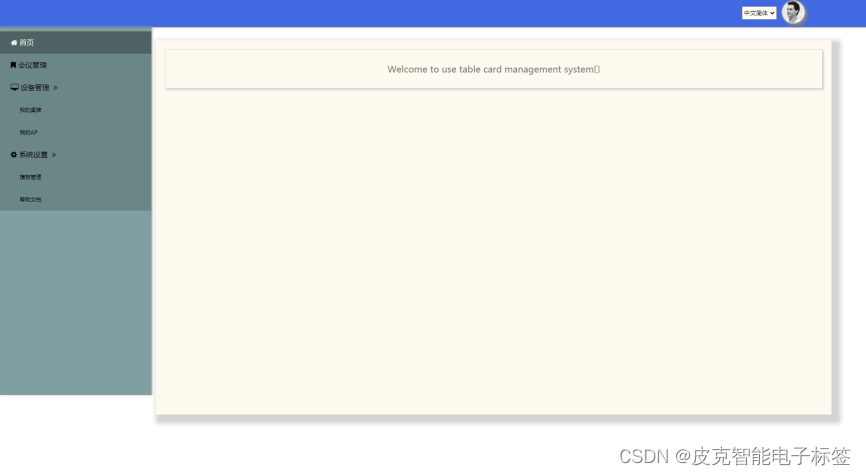

①点击链接，登录桌牌管理系统

②会议管理-添加会议

③选择模板类型-添加桌牌对好桌牌地址

④刷新桌牌数据

⑤页面内直接修改内容

⑥更新会议桌牌内容

（大数量应用也可以导出excel表格修改编辑内容后再导入表格）

平常修改使用只需要5、6步骤即可

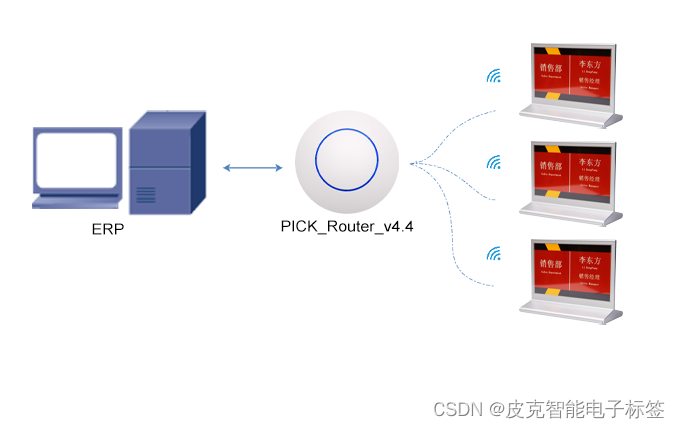

八、系统结构：

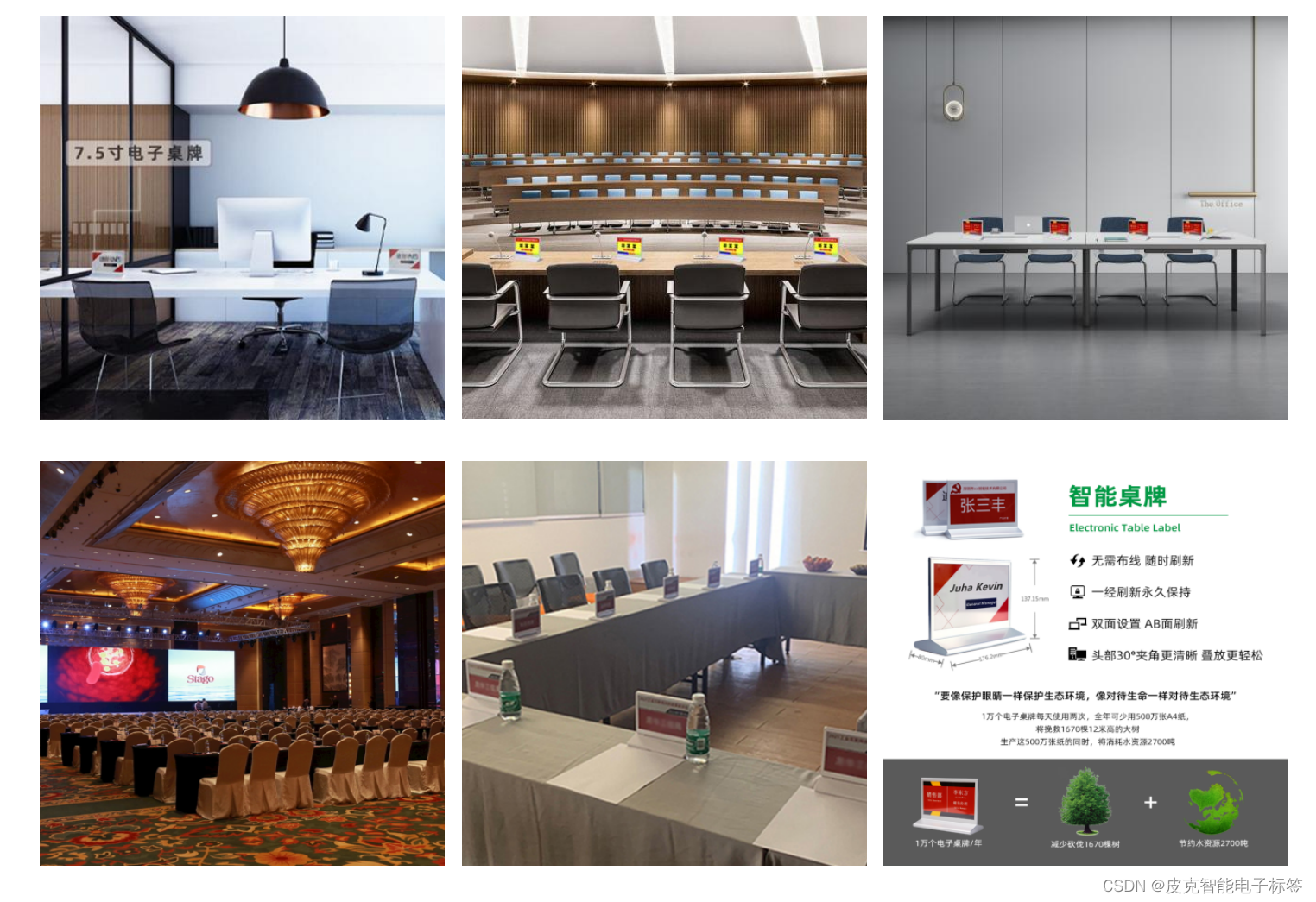

九、应用场景：

主要应用在：会议桌牌、办公会议、大厅展会、会议场馆等。
