camunda流程版本的控制和使用

1、流程定义的版本控制

从本质上讲，业务流程是长期运行的，流程实例可能会持续数周或数月。同时，流程实例的状态将存储到数据库中。但是，即使仍有正在运行的实例，您也可能需要更改流程定义。

流程引擎支持此功能：

1. 如果重新部署更改的流程定义，则会在数据库中获得新版本。
2. 正在运行的流程实例将继续在启动它们的版本中运行。
3. 新的流程实例将在新版本中运行 - 除非显式指定。
4. 在特定限制内支持将流程实例迁移到新版本。

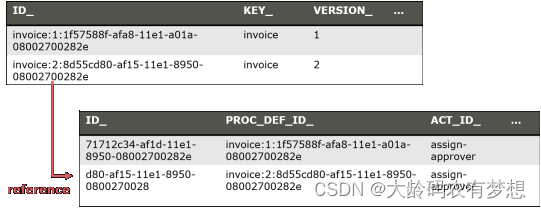

您可以在流程定义表中看到不同的版本，并且流程实例链接到以下版本：

2、流程定义KEY与 ID

Key：Key是XML中流程定义的唯一标识符，因此它的值是从XML中的id属性中读取，本示例的流程key为：Process_15r7d3m

<bpmn:process id="Process_15r7d3m" name="UserTask Flow1" isExecutable="true" camunda:historyTimeToLive="180">

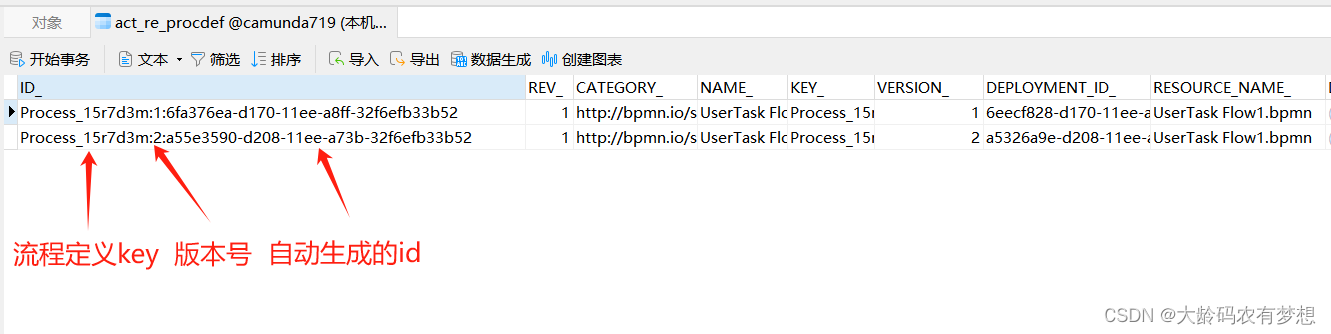

Id：Id是数据库act_re_procdef表的主键，通常由流程定义key、版本和自动生成Id组合而成，格式为：流程定义key:版本:自动生成Id。流程定义模型存储在act_re_procdef表里：

3、使用流程哪个版本

启动流程实例时可以按流程模板的key或者按id启动。

• 按Key：它使用键启动最新部署的流程定义版本的实例。
• 按 id：它使用数据库 ID 启动已部署流程定义的实例。通过使用它，您可以启动特定版本。

默认和推荐的用法是使用startProcessInstanceByKey并始终使用最新版本：

processEngine.getRuntimeService().startProcessInstanceByKey("invoice");// will use the latest version (2 in our example)

如果要专门启动旧流程定义的实例，请使用流程定义查询查找正确的ProcessDefinition的id，然后使用startProcessInstanceById：

ProcessDefinition pd = processEngine.getRepositoryService().createProcessDefinitionQuery()
    .processDefinitionKey("invoice")
    .processDefinitionVersion(1).singleResult();
processEngine.getRuntimeService().startProcessInstanceById(pd.getId());

使用BPMN调用子流程 CallActivities 时，您可以配置使用的版本：

<callActivity id="callSubProcess" calledElement="checkCreditProcess"
  camunda:calledElementBinding="latest|deployment|version"
  camunda:calledElementVersion="17"></callActivity>

或

<callActivity id="callSubProcess" calledElement="checkCreditProcess"
  camunda:calledElementBinding="versionTag"
  camunda:calledElementVersionTag="ver-tag-1.0.1"></callActivity>

选项有

• latest：使用最新版本的流程定义（与startProcessInstanceByKey一样）。
• deployment：使用与调用流程版本匹配的版本中的流程定义。如果它们部署在一个部署中，则这有效 - 因为它们总是一起进行版本控制。
• version：指定在 XML 中硬编码的版本。
• versionTag：指定versionTag在XML中硬编码的 。

4、版本标签如何使用

可以使用版本标签属性标记流程定义。这可以通过将 camunda:versionTag 扩展属性添加到流程中来完成：

<bpmn2:process camunda:versionTag="1.5-patch2" ..

现在将提供一个 versionTag 字段，您可以获取该字段：ProcessDefinition

ProcessDefinition pd = processEngine.getRepositoryService().createProcessDefinitionQuery()
    .processDefinitionKey("invoice")
    .processDefinitionVersion(1).singleResult();
pd.getVersionTag();

或者获取包含指定版本的所有已部署流程定义的列表：

List<ProcessDefinition> pdList = processEngine.getRepositoryService().createProcessDefinitionQuery()
    .versionTag("1.5-patch2")
    .list();

您还可以使用查询一系列版本：versionTagLike

List<ProcessDefinition> pdList = processEngine.getRepositoryService().createProcessDefinitionQuery()
    .versionTagLike("1.5-%")
    .list();

下面的示例演示如何启动最新流程的流程实例 版本标记的定义：

ProcessDefinition pd = processEngine.getRepositoryService().createProcessDefinitionQuery()
    .processDefinitionKey("invoice")
    .versionTag("1.5-patch2")
    .orderByVersion().
    .desc()
.listPage(0,1);

processEngine.getRuntimeService().startProcessInstanceById(pd.getId());
